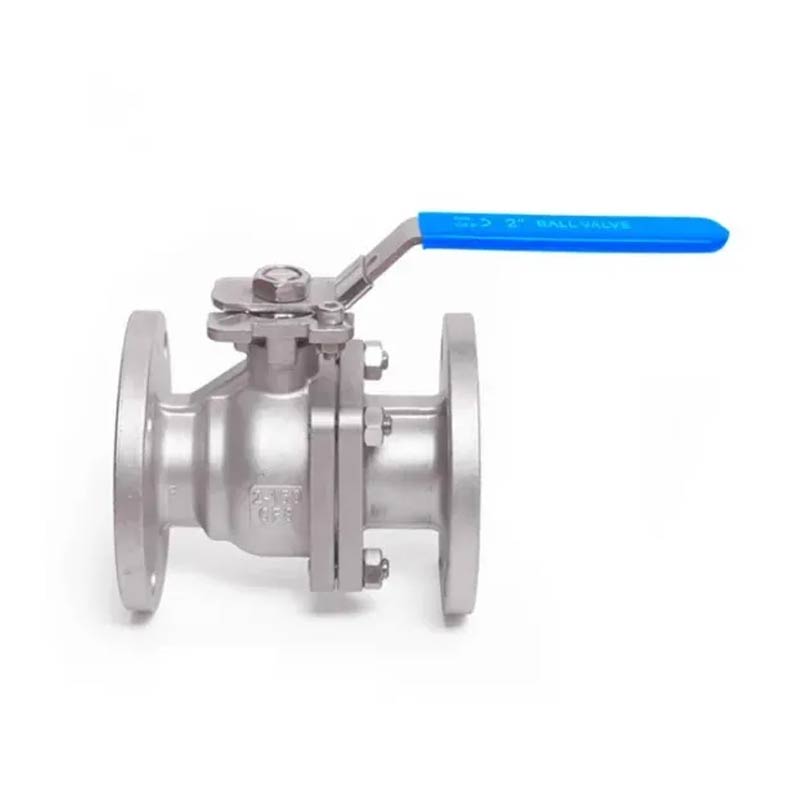

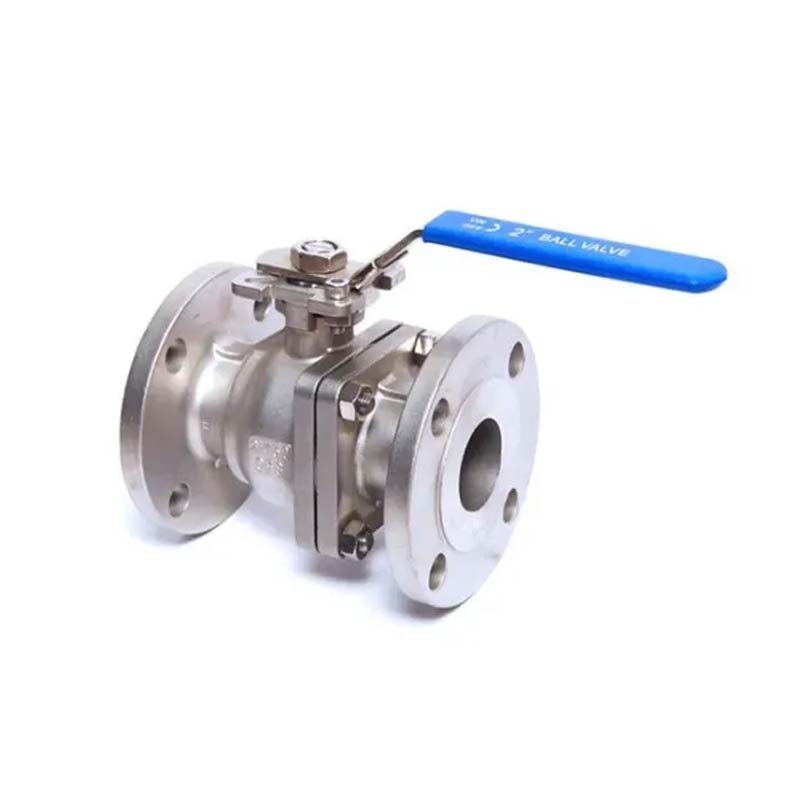

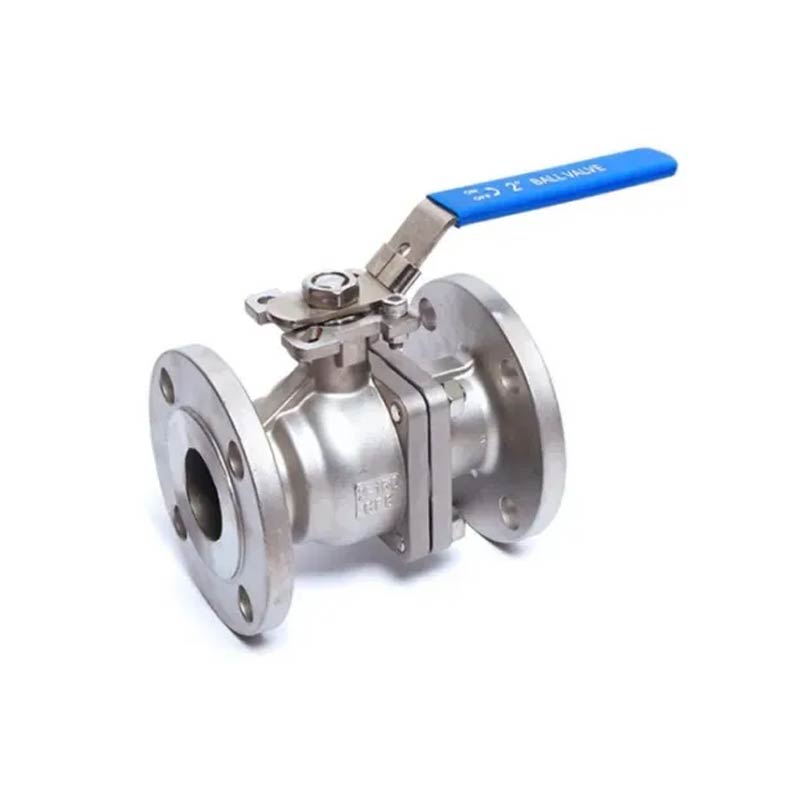

JOEPAI ist ein führender Ventilhersteller. Das Funktionsprinzip des schwimmenden Kugelhahns mit Edelstahlflansch ANSI CLASS150LB besteht darin, das Ventil zu öffnen oder zu öffnen Schließen Sie das Ventil, indem Sie den Ventilkern drehen. Kugelhahnschalter sind leicht, klein, kann in großen Durchmessern hergestellt werden, zuverlässig in Abdichtung, einfach im Aufbau, leicht zu warten und die Dichtfläche und Kugeloberflächen befinden sich häufig in einem geschlossenen Zustand, der nicht leicht korrodiert durch Medien. Sie werden in verschiedenen Branchen häufig eingesetzt. Flanschkugelhähne haben ihre einzigartigen Vorteile, wie reibungsfreies Schalten, geringerer Verschleiß Dichtungen, geringes Öffnungs- und Schließmoment und die Möglichkeit, die Größe zu reduzieren des Aktuators. Weit verbreitet in petrochemischen Städten mit strengem Wasserverbrauch Versorgungs- und Entwässerungsanforderungen.
Der Flüssigkeitswiderstand ist gering und sein Widerstandskoeffizient ist gleich die eines Rohrstücks gleicher Länge.
Einfache Struktur, geringe Größe und geringes Gewicht.
Es ist äußerst zuverlässig. Als Dichtflächenmaterial wird häufig Kunststoff verwendet für Kugelhähne, mit guter Dichtleistung. Es wurde auch häufig verwendet in Vakuumsystemen.
Einfach zu bedienen, schnelles Öffnen und Schließen, nur eine Drehung um 90° erforderlich vollständig geöffnet bis vollständig geschlossen, praktisch für die Fernbedienung.
Leicht zu warten, die Struktur des Kugelhahns ist einfach, ebenso wie der Dichtungsring im Allgemeinen beweglich, was die Demontage und den Austausch relativ bequem macht.
Wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist, sind die Dichtflächen des Kugel und Ventilsitz sind vom Medium isoliert. Wenn das Medium passiert durch, wird die Dichtfläche des Ventils nicht korrodiert.
Vielfältig einsetzbar, mit Durchmessern von wenigen Millimetern bis hin zu einigen wenigen Meter und geeignet für Anwendungen von Hochvakuum bis Hochvakuum Druck.
1. Design- und Herstellungsstandard: API 6D, API 608, BS 5351.
2. Druck- und Temperaturstandard: ASME B16.34.
3. Standard für Face-to-Face-Abmessungen: ASME B16.10.
4. Flanschstandard: ASME B16.5, ASME B16.47.
5. Test- und Inspektionsstandard: API 598, API 6D.
| Produktname | Schwimmender Ansi 150-lb-Edelstahl-2-teiliger Flansch-Kugelhahn |
| 1. Material | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB usw. |
| 2. Größe | 1/2~8 Zoll (DN15~DN200) |
| 3. Gewindestandard | ISO9001 & CE, TS |
| 4. Hafen | Vollständiger Port |
| 5. Arbeitsdruck | 150LB ~ 1500LB |
| 6. Verbindung endet | Flansch |
| 7. Arbeitstemperatur. | -20~300 °C oder je nach Kundenwunsch für verschiedene Industrie. |
| 8. Geeignetes Medium | Wasser, Erdgas, Öl und einige ätzende Flüssigkeiten |
| 9. Betrieben | Griffbetätigung, Verriegelungsvorrichtung ist optional |
| 10. Inspektion und Prüfung | Gemäß API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
