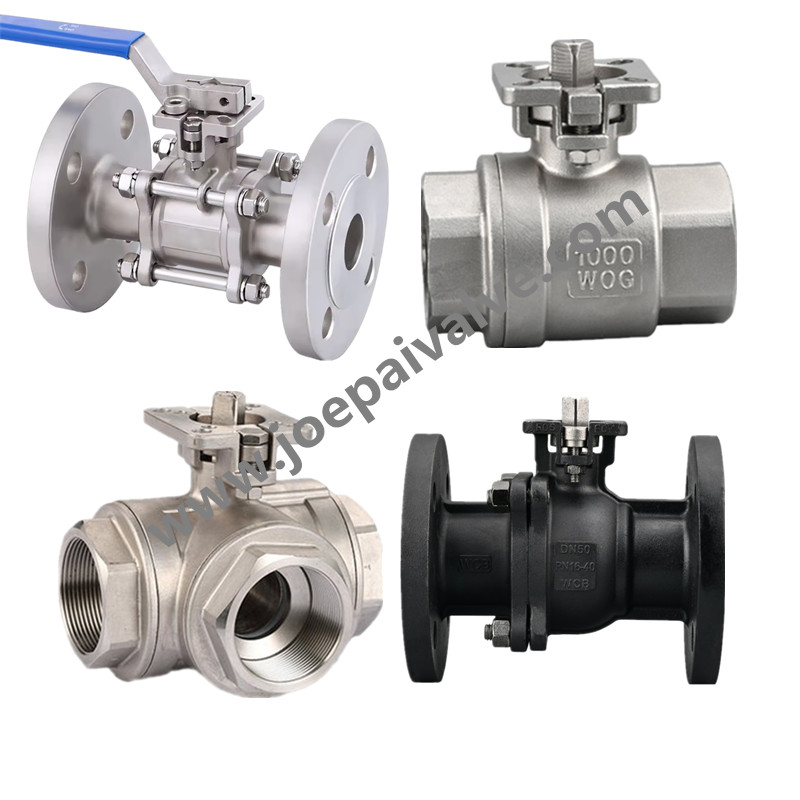

Das Hochplattform-Ballventil (auch als das bekannt als dieISO5211 Direkter Montagepadkugelventil) ist eine spezielle Art von Ballventil mit einer erhöhten Plattform auf dem Ventilkörper, das für die Montage von Aktuatoren entwickelt wurde. In Übereinstimmung mit JB, DIN, ISO, API, GB, BS und anderen Standards entworfen und hergestellt, werden Sicherheit und Qualität streng kontrolliert.
Produktname: Hochplattform-Ballventil
Produktmodell: Q41F (H/Y), Q11F (H/Y)
Betätigungsmethode: Handbuch, elektrisch, pneumatisch
Verbindungsart: Gewinde, geschweißt, flanscht
Strukturtyp: Straight-Through, Drei-Wege
Versiegelungsstruktur: Weichdichtung, Hartversiegelung
Druckbereich: 1,6 mPa - 6,4 mPa
Nenndurchmesser: DN6 - DN200
Gemeinsame Materialien: WCB, Edelstahl usw.
Hochplattform-Ballventile bieten aufgrund ihres einzigartigen Designs mehrere erhebliche Vorteile, was sie in industriellen Automatisierungsanwendungen erheblich bevorzugt. Ihre Hauptvorteile sind:
1. bestandardisierte Montageschnittstelle (ISO 5211 -Standard):
Die Ventilkörper verfügt über eine quadratische oder runde Flanschplattform, die dem ISO 5211 International Standard entspricht. Pneumatische Aktuatoren, elektrische Aktuatoren oder Handbeauftragter können direkt ohne zusätzliche Klammern oder Adapterplatten auf diese Plattform verschraubt werden. Aktuatoren verschiedener Marken und Modelle können leicht installiert werden, solange sie dem ISO 5211 -Standard entsprechen und die Austauschbarkeit und die Wartung erheblich verbessern.
2. Einfach und effiziente Installation:
Beseitigt die Notwendigkeit einer separaten Beschaffung und Installation von Verbindungsklammern, Vereinfachung des Installationsprozesses, der erheblichen Verkürzung der Installationszeit und der Senkung der Arbeitskosten. Die standardisierte Schnittstelle minimiert das Risiko von Missverhältnissen während der Installation.
3. Hohe Starrheit und präzise Positionierung:
Der Stellantrieb ist streng direkt am Ventilkörper festgelegt und vermeidet potenzielle Verformungen oder Lücken, die mit herkömmlichen Klassenverbindungen verbunden sind. Gewährleistet eine effiziente Drehmomentübertragung vom Stellantrieb zum Ventilstamm und verringert den Energieverlust. Die starre, spaltfreie Verbindung garantiert eine präzise und wiederholbare Ventilpositionierung, was für Anwendungen, die eine genaue Steuerung erfordern, von entscheidender Bedeutung ist.
4. Mehr zuverlässige Versiegelungsleistung:
Die starre Verbindung integriert den Aktuator, den Ventilstamm und den Ventilkörper in eine stabilere Einheit, wodurch die laterale Spannung oder Torsionsdeformation reduziert wird, die durch unsachgemäße Aktuatorausrichtung oder ungleiche Kraftverteilung verursacht wird. Eine verbesserte Stammkraftverteilung senkt direkt das Risiko einer Leckage bei der Stammdichtung und verbessert die Gesamtversiegelungszuverlässigkeit.
5.comPact-Struktur, raumsparende:
Im Vergleich zur herkömmlichen Konfiguration "Ventil + Bracket + Actuator" sind hochplattformübergreifende Kugelventile mit Aktuatoren in der Regel kompakter und belegen weniger Platz-ein wichtiger Vorteil für begrenzte Installationsumgebungen (z. B. schleppende Geräte, dichte Rohrleitungen).
6. Einfache Wartung:
Lösen Sie für die Reparatur oder den Austausch von Aktuator die Schrauben einfach auf der Plattform, um sie zu entfernen, und beseitigen Sie die Notwendigkeit, das gesamte Ventil- oder komplexe Halterungssysteme zu zerlegen, wodurch die Wartung schneller und effizienter gestaltet wird.
7.Cost-effektiv:
Beseitigt die Notwendigkeit zusätzlicher Verbindungsklammern oder Adapterplatten, wodurch die Gesamtkosten für Beschaffungskosten gesenkt werden. Für die Wartung von Ersatzteilen muss nur der Ventilkörper und der Aktuator berücksichtigt werden, was das Bestandsverwaltung vereinfacht, indem die Notwendigkeit vermieden wird, verschiedene Klassenspezifikationen zu lagern.
Zusammenfassend lässt sich sagen, dass die Kernvorteile von hochplattformübergreifenden Ballventilen in ihrem ISO 5211-konforme Top-Plattform-Design liegen, das enthält:
1.Standierte, vereinfachte und effiziente Installation.
2. Grigid, präzise und zuverlässige Aktuatorverbindung.
3. Gesamtstruktur und bequeme Wartung.
4. Verbesserung der Systemzuverlässigkeit, Leistung und Lebensdauer bei gleichzeitiger Reduzierung der Installations- und Wartungskosten.
Daher sind Hochplattform-Kugelventile häufig die bevorzugte Lösung für automatisierte Fluidsteuerungssysteme, die eine häufige Installation von Aktuator, eine hohe Zuverlässigkeit, präzise Steuerung oder Raumbeschränkungen erfordern.
Für Ventile, die von bestellt wurdenJoepaiWir bieten die folgenden Garantien:
Stabile Qualität: Qualitätskontrolle in Vollprozess, sorgfältige Inspektion und umfassende Tests.
Angemessene Preisgestaltung: Effiziente interne Kostenkontrolle reduziert die Ausgaben und kommt den Kunden zugute.
Schnelle Lieferung: Fortgeschrittene Produktionslinien und ausreichende Aktien sorgen für kürzere Vorlaufzeiten.
Technischer Support: Sofortige Antworten auf technische Anfragen von Kunden.
Für alle von den Kunden gemeldeten qualitativ hochwertigen Probleme garantieren wir eine Antwort innerhalb von 24 Stunden auf die Lösung des Problems.
