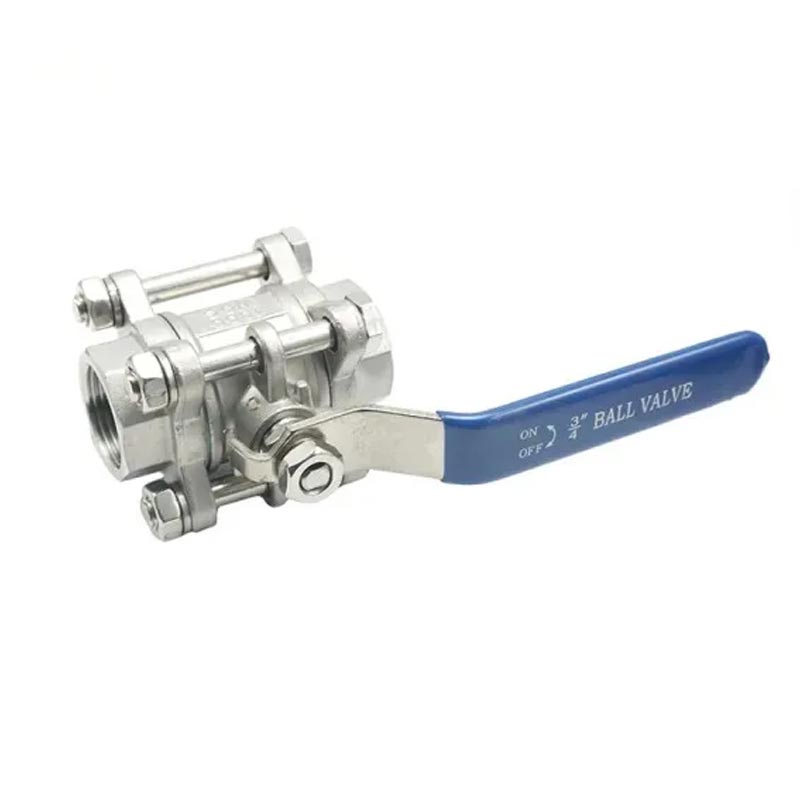

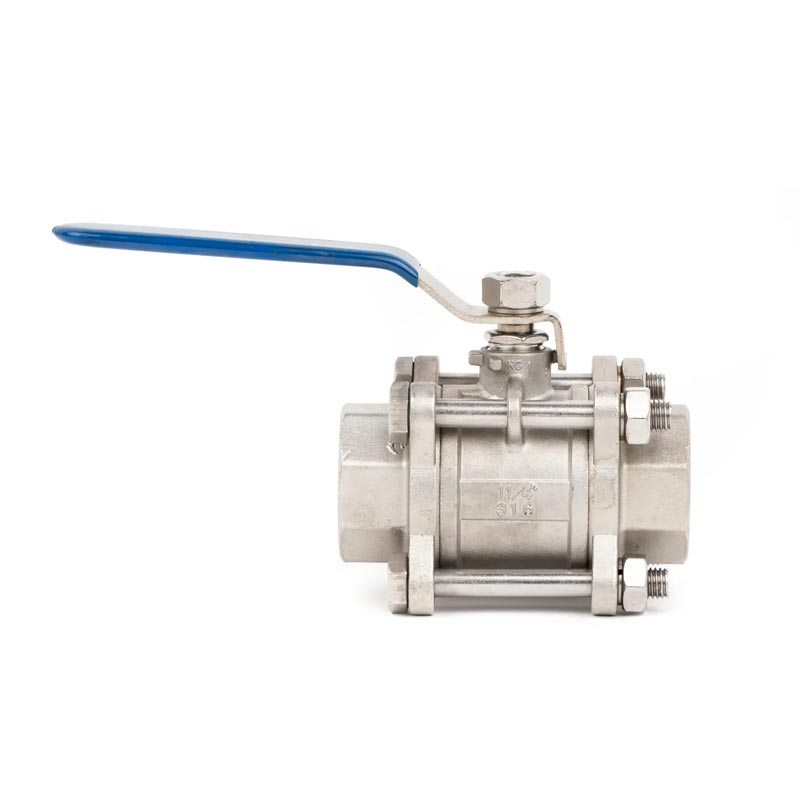

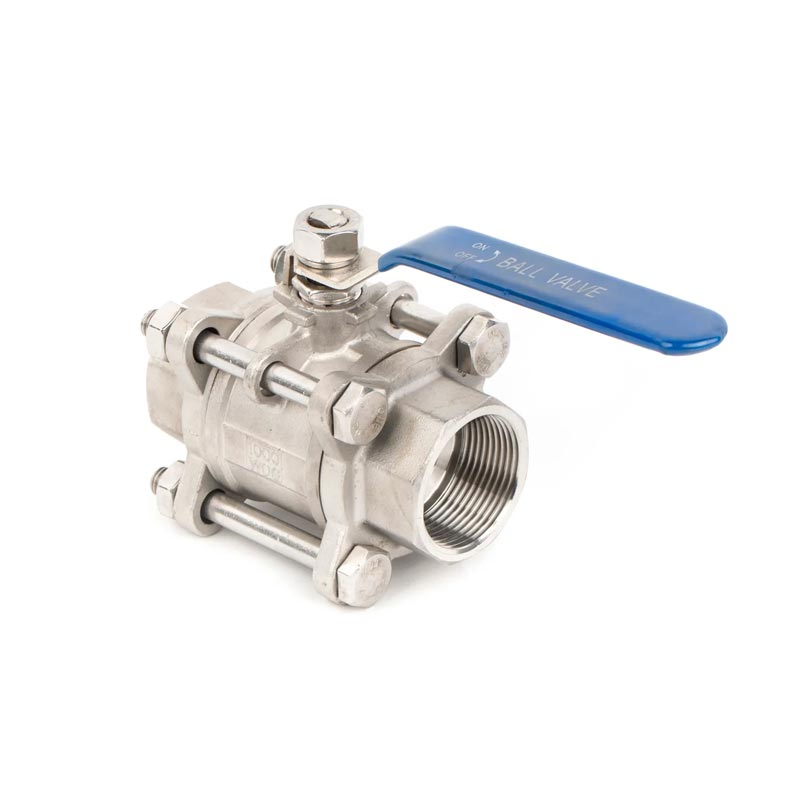

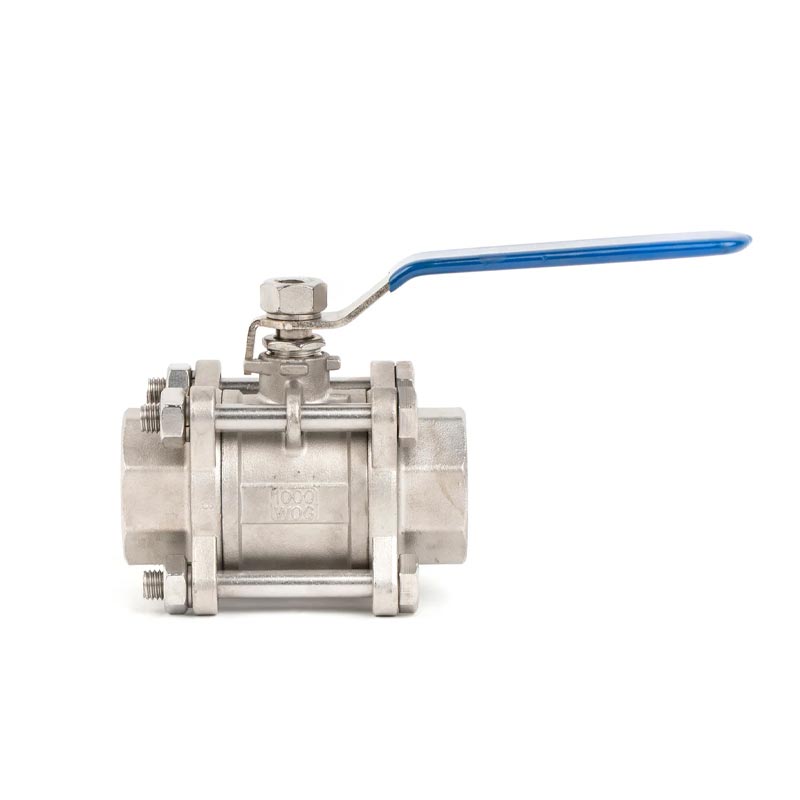

Das 3-pc-Kugelventil aus Joepai Edelstahl bietet beispiellose Zuverlässigkeit und Leistung für anspruchsvolle industrielle Anwendungen. Es ist Vielseitiges Design und korrosionsbeständige Edelstahlkörper machen es zu einer Ausgezeichnete Wahl für Branchen wie chemische Verarbeitung, Wasser Behandlung, Lebensmittel und Getränke sowie Öl und Gas. Mit leicht zu pflegen 3 Stück Design und sichere Gewindeverbindungen sorgen für Leck Leistung und lang anhaltende Haltbarkeit. Wählen Sie Joepai für Ihr Ventil Auswahlmöglichkeiten und hohe Qualität, Support und globalen Service.
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A.
Max -Druck: 6,4mpa
Temperaturbereich: -20c ~ 232c
Geeignetes Medium: Wasser, Öl, Luft und einige ätzende Flüssigkeiten
Blowo-out Proof STEM/Full Port
Investitionsgastkörper
1000psi (PN64) W.O.G
Material Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | KAPPE | CF8M/CF8/WCB | 8 | STÄNGEL | SS316/SS304SS |
| 2 | Bolzenscheibe | SS304/SS/SS316 | 9 | Schubspülmaschine | Ptfe |
| 3 | Sechskantnuss | SS304/SS/SS316 | 10 | VERPACKUNG | Ptfe |
| 4 | BOLZEN | SS304/SS/SS316 | 11 | DRÜSE | SS304/SS |
| 5 | KÖRPER | CF8M/CF8/WCB | 12 | Frühlingswaschmaschine | SS304/SS |
| 6 | SITZ | Ptfe | 14 | Stammnuss | SS304/SS |
| 7 | BALL | SS316/SS304/SS | 15 | Block nur zurückziehen | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Edelstahl-Gewinde mit 3-pc-Kugelventilsteuerung Heißluftkanäle müssen eine gute Versiegelungsleistung haben, da Heißluftöfen Hochtemperatur- und Hochdruckgeräte sind und der verwendete Kraftstoff ebenfalls brennbar, explosiv und giftig ist, sodass sie eine gute Versiegelungsleistung haben müssen. Das heiße Explosionsherd ist mit Kaltluftkanälen, Heißluftschaltern usw. ausgestattet.
Unter ihnen muss der Kaltluftkanal die Versiegelungsleistung sicherstellen und wird normalerweise mit Stahlplatten mit einer Dicke von 4-12 mm geschweißt. Um die durch den Unterschied der Kaltlufttemperatur zwischen Sommer und Winter verursachte thermische Spannung zu beheben, müssen Expansionsringe und 3-pc-Kugelventile aus rostfreiem Stahl an den Kaltluftkanälen installiert werden. Die Unterstützung des Kaltluftkanals sollte vom Ausdehnungsring ferngehalten werden, um zu vermeiden, dass die freie Expansion und Kontraktion des Kaltluftkanals behindert wird.
