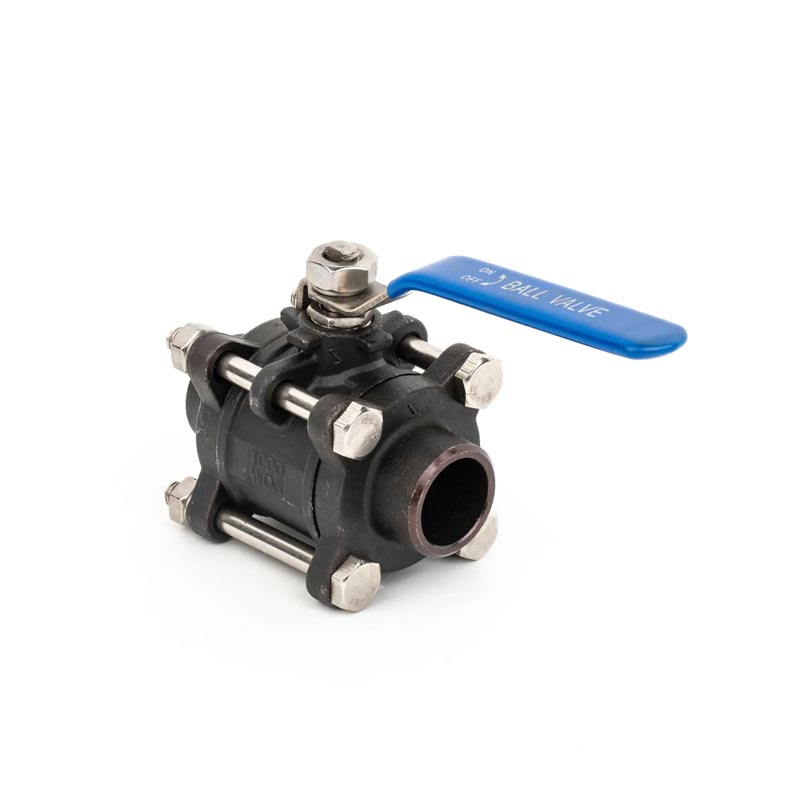

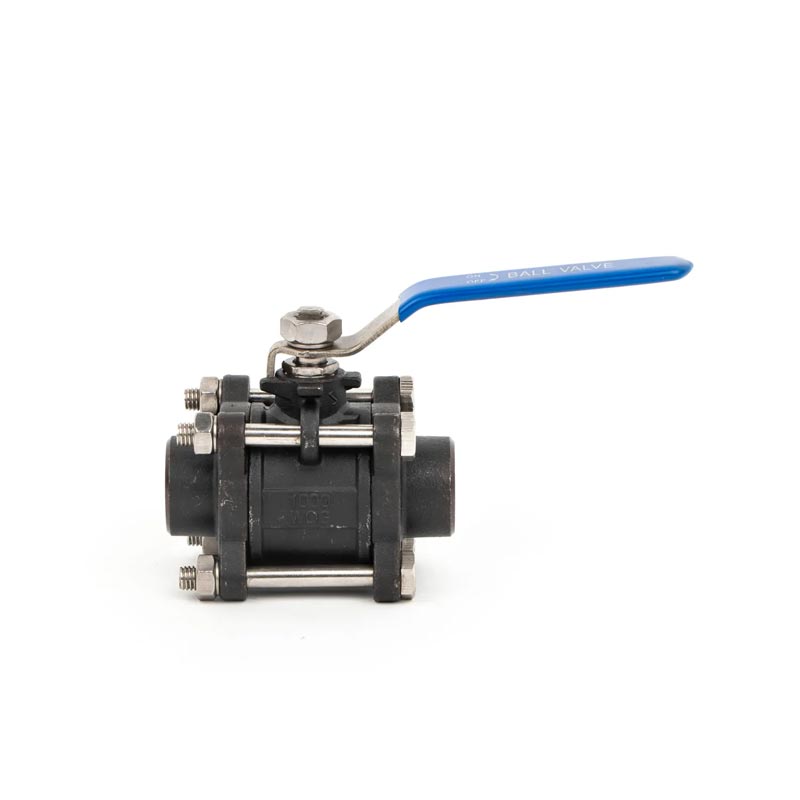

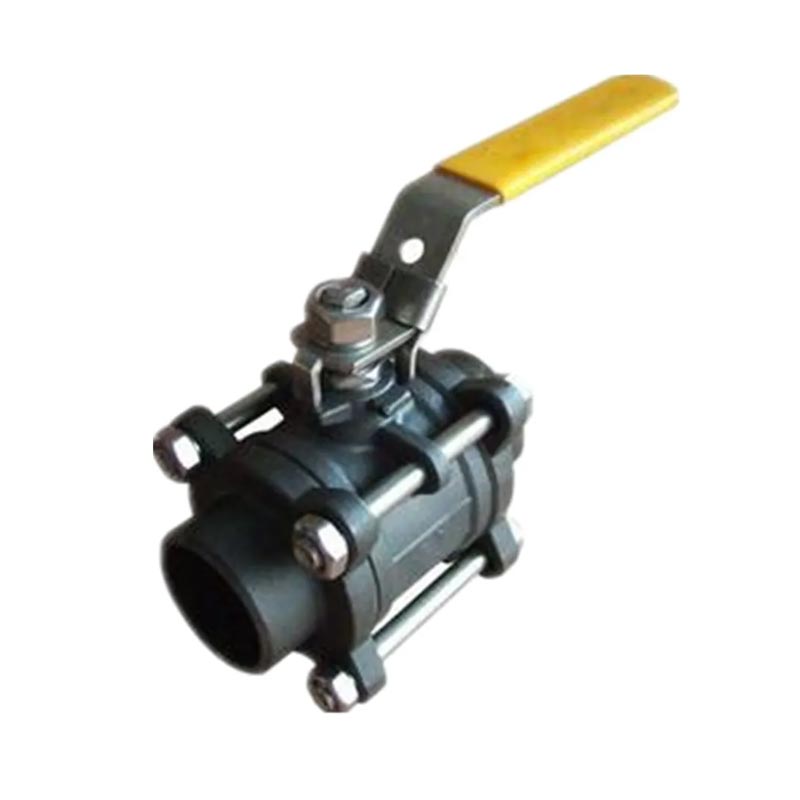

Der 3-pc-Schweißendendventil PN64 von Joepai Carbon Stahl bietet überlegen Leistung für Hochdruckanwendungen, die dauerhaft und zuverlässig sind Flüssigkeitskontrolle in Branchen wie Öl und Gas, chemische Verarbeitung, Stromversorgung Generation und Wasserbehandlung. Mit seinem robusten dreiteiligen Design, geschweißt Enden und feuersicherer Bau ist dieses Ventil so konstruiert, dass er am meisten begegnet ist anspruchsvolle Anforderungen. Wählen Sie Joepai für branchenführende Qualität, Innovation und Unterstützung.
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A.
Max -Druck: 6,4mpa
Temperaturbereich: -20c ~ 232c
Geeignetes Medium: Wasser, Öl, Luft und einige ätzende Flüssigkeiten
Blowo-out Proof STEM/Full Port
Investitionsgastkörper
1000psi (PN64) W.O.G
Material Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | KAPPE | CF8M/CF8/WCB | 8 | STÄNGEL | SS316/SS304SS |
| 2 | Bolzenscheibe | SS304/SS/SS316 | 9 | Schubspülmaschine | Ptfe |
| 3 | Sechskantnuss | SS304/SS/SS316 | 10 | VERPACKUNG | Ptfe |
| 4 | BOLZEN | SS304/SS/SS316 | 11 | DRÜSE | SS304/SS |
| 5 | KÖRPER | CF8M/CF8/WCB | 12 | Frühlingswaschmaschine | SS304/SS |
| 6 | SITZ | Ptfe | 14 | Stammnuss | SS304/SS |
| 7 | BALL | SS316/SS304/SS | 15 | Block nur zurückziehen | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Um die Richtung der Pipeline zu verstehen, messen Sie das Geländewellen entlang der Pipeline und die Länge der Pipeline, es ist erforderlich, vom Startpunkt der Pipeline aus zu beginnen und den gesamten Stapel und zusätzliche Stapel entlang der Mittellinie einzurichten. Diese Arbeit wird als Messung und Einstellung von Mittelstapel bezeichnet. Durch die Steuerung des 3-pc-Schweißendkugelventils PN64 wird die Pipeline besser ausgeführt.
Wir beginnen vom Ausgangspunkt und stellen eine Stapel jeder Ganzzahl gemäß den Vorschriften fest, die als ganzer Stapel bezeichnet wird. Der Abstand des gesamten Pfahls kann basierend auf den Wellen und Eigenschaften des Geländes bestimmt werden. Wenn das Gelände stark wechselt, beträgt der Abstand zwischen dem gesamten Stapel im Allgemeinen 20 m und 30 m; Wenn das Gelände relativ flach ist, kann der Abstand auf 50 m eingestellt werden, die Länge sollte jedoch 50 m nicht überschreiten. Nach unserer Verarbeitung kann PN64 mit dem Kohlenstoffstahl 3-pc-Schweißendenden-Ballventil die Pipeline besser laufen lassen.
