Hochdruck-Monoblock-Kugelhahn aus geschmiedetem Edelstahl – kompakt, zuverlässig und korrosionsbeständig

2026-06-16 0 Hinterlassen Sie mir eine Nachricht

Der JOEPAIMonoblock aus EdelstahlKugelhahn ist speziell für die präzise Durchflussregelung von Flüssigkeiten und Gasen konzipiert. Die einteilige Gehäusekonstruktion gewährleistet eine hohe Dichtheit und eliminiert Schweißpunkte, wodurch das Risiko von Undichtigkeiten erheblich verringert wird.

Eine perforierte Kugel im Inneren des Ventils dreht sich, um den Durchfluss zu starten oder zu stoppen. Die Bedienung kann manuell über einen Hebel oder automatisch über einen Stellantrieb erfolgen. Das robuste Edelstahlgehäuse bietet eine hervorragende Korrosions- und Verschleißbeständigkeit und gewährleistet eine lang anhaltende Leistung bei minimalem Wartungsaufwand.

Wo wird es verwendet?

Monoblock-Kugelhähne werden häufig in industriellen und kommerziellen Anwendungen eingesetzt, insbesondere in Rohrleitungen, die chemische Substanzen transportieren.

Zu den gängigen Anwendungen gehören:

∙ Wasseraufbereitungsanlagen

∙ Dampfleitungen und Druckgassysteme

∙ Lebensmittel- und Getränkeindustrie (Hygienic Design)

∙ Pharmazeutische und petrochemische Anlagen

∙ Schiffsmotoren und Kraftwerke

Das kompakte Monoblock-Design ermöglicht eine einfache Integration in platzbeschränkte Systeme und gewährleistet einen sicheren Betrieb bei hohen Temperaturen und Drücken.

Funktionsprinzip

Der Edelstahl-MonoblockKugelhahnenthält eine kugelförmige Kugel mit einem zentralen Loch, die über einen Schaft gedreht wird. Wenn das Loch parallel zur Rohrleitung ausgerichtet ist, wird der Durchfluss freigegeben; Im senkrechten Zustand wird der Fluss vollständig gestoppt.

Diese Drehung kann manuell oder mit einem automatischen Stellantrieb erfolgen. Das Design gewährleistet eine hochintegrierte Dichtung zwischen Kugel und Sitz und sorgt so für einen sicheren Betrieb auch bei plötzlichen Druckänderungen.

Technische Spezifikationen

MonoblockKugelhähnesind in verschiedenen Größen und Druckstufen erhältlich. Zu den allgemeinen Spezifikationen gehören:

Parameter	Details
Körpermaterial	Edelstahl AISI 304 / AISI 316
Ballmaterial	Edelstahl AISI 304 / AISI 316
Sitzmaterial	PTFE (Teflon),RPTFE,PPL
Verbindungstyp	Wafer-Flansch
Druckstufe	PN16 ~ PN40
Größenbereich	DN15 ~ DN200
Temperaturbereich	-29°C bis +250°C
Montagestandard	ISO 5211-konform (anpassbar)

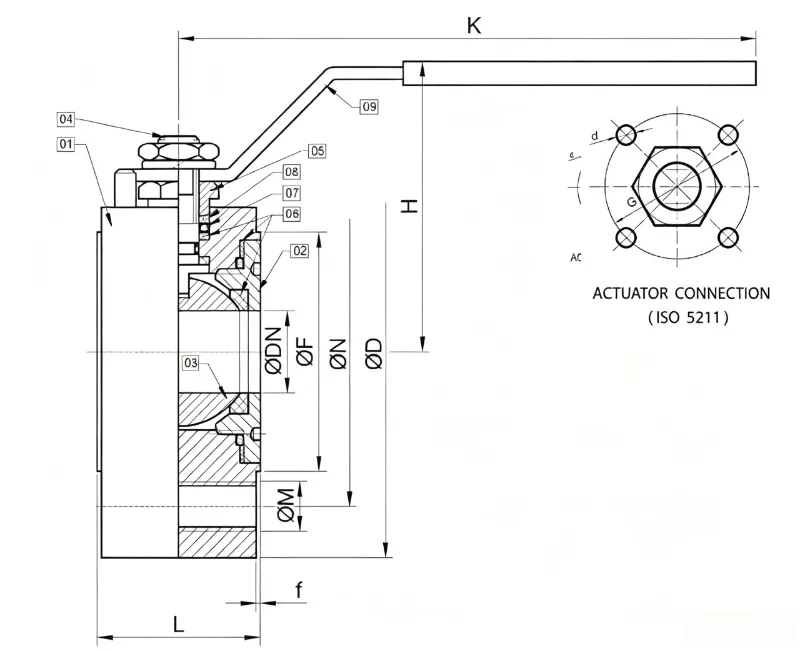

Hauptabmessungen

GRÖSSE								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	AN	ØM	VON	AN	ØM	VON	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Warum einen Monoblock-Kugelhahn wählen?

Hervorragende Dichtheit – Keine Schweißpunkte bedeuten weniger potenzielle Leckpfade.

Korrosions- und Verschleißfestigkeit – Edelstahlgehäuse sorgt für eine lange Lebensdauer.

Geringer Wartungsaufwand – Das Monoblock-Design reduziert den Verschleiß und verlängert die Lebensdauer.

Schnelle Bedienung – 90°-Drehung ermöglicht schnelle Öffnungs-/Schließzyklen.

Hygienisch und sicher – Ideal für Lebensmittel-, Pharma- und Chemieprozesse.

Kostengünstig – Lange Lebensdauer und niedrige Betriebskosten verbessern die Systemeffizienz.

Brauchen Sie den richtigen Edelstahl-Monoblock?Kugelhahnfür Ihre Bewerbung? Kontaktieren Sie unser Team für technischen Support, maßgeschneiderte Lösungen oder ein auf Ihre Systemanforderungen zugeschnittenes Angebot.
