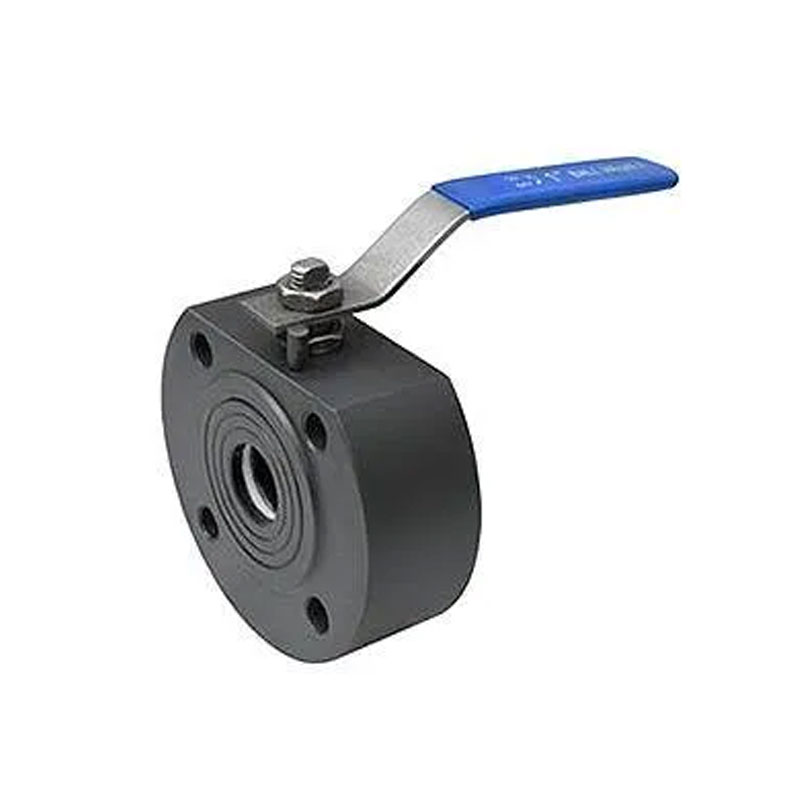

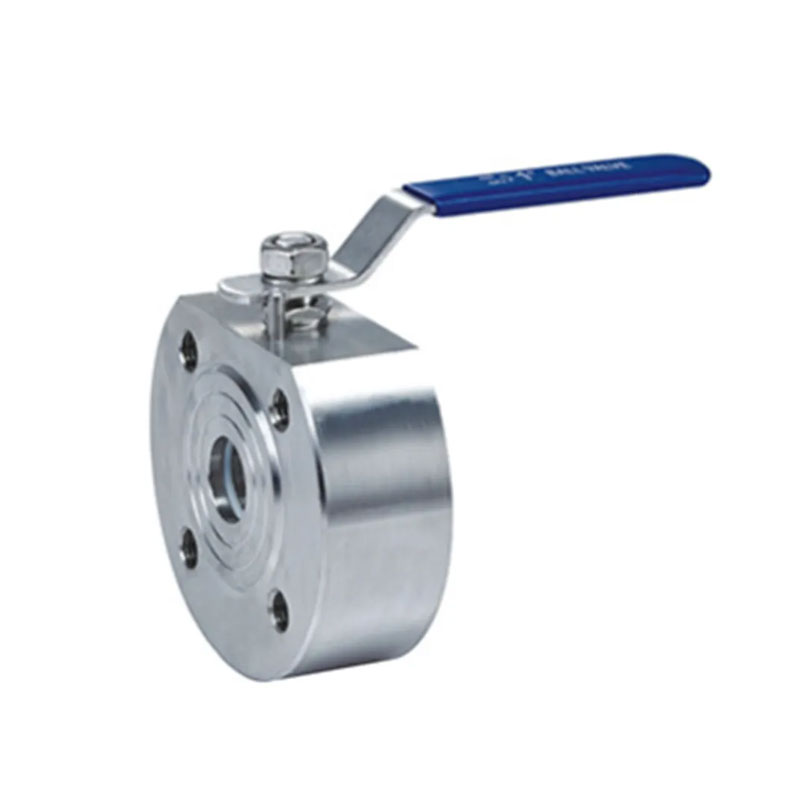

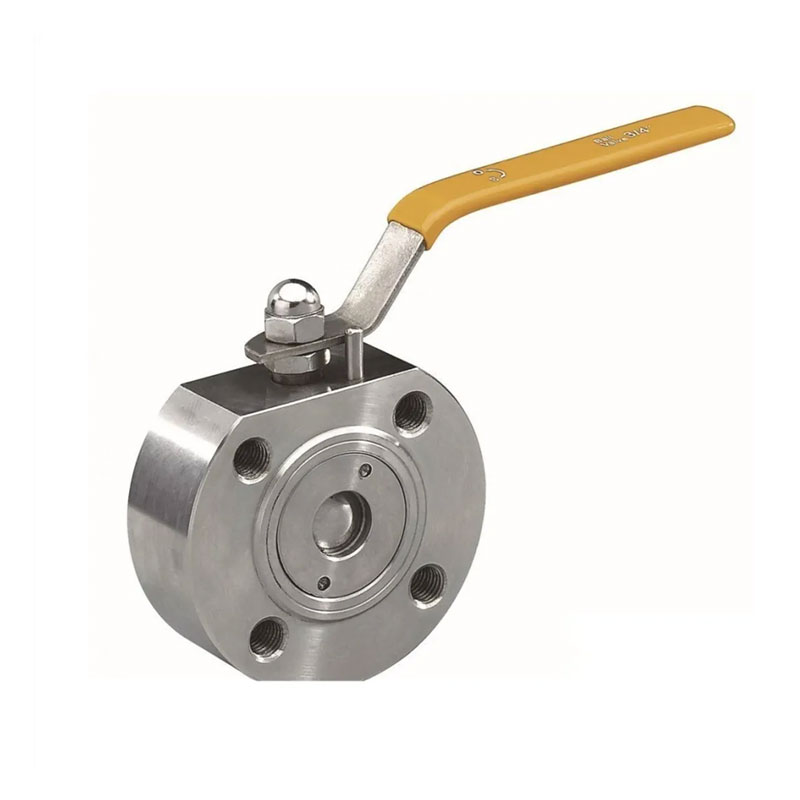

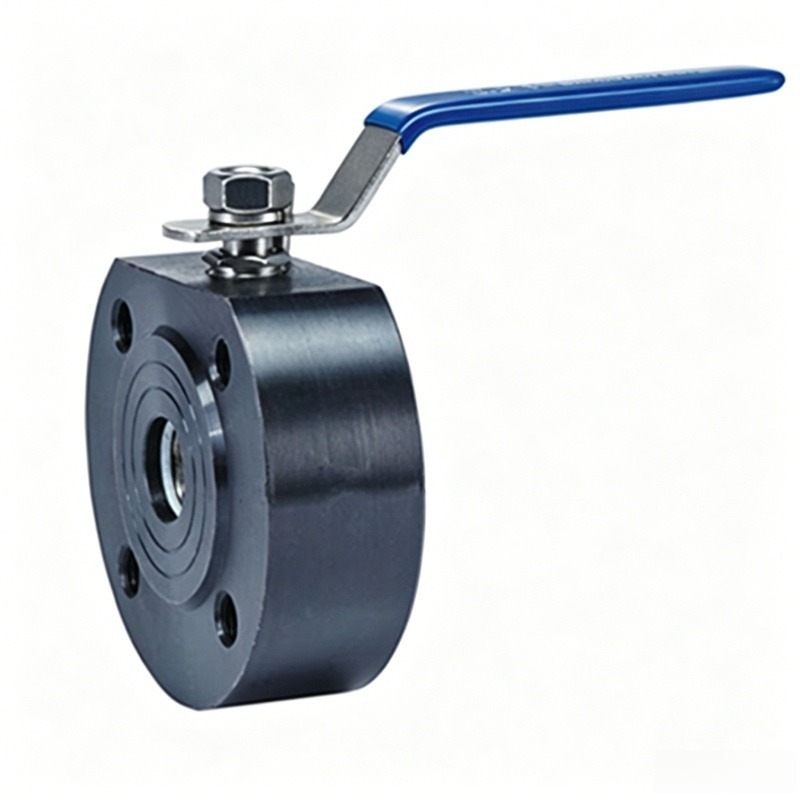

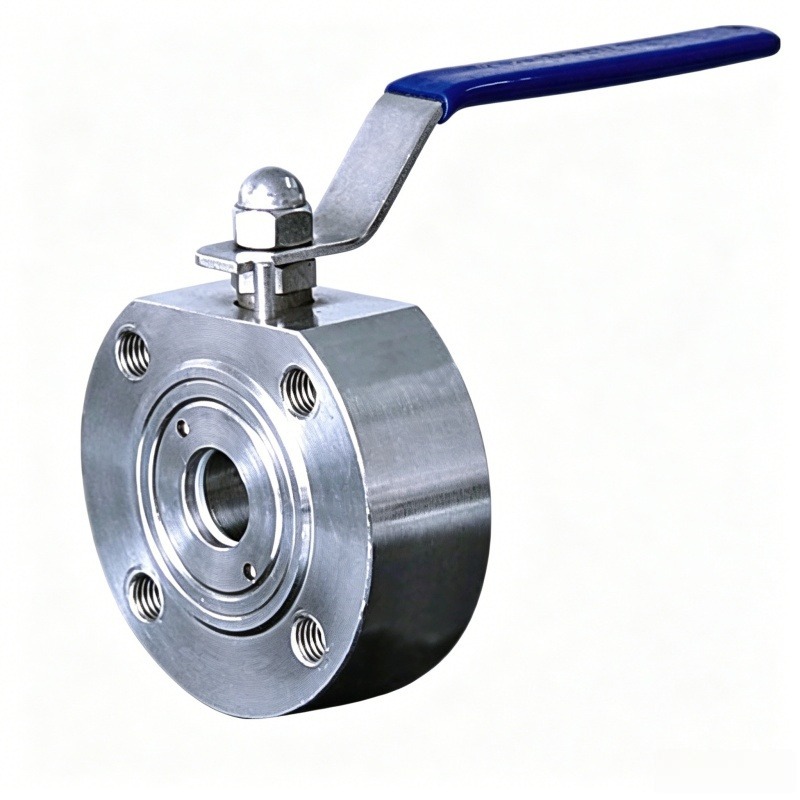

Das langlebige JOEPAI-Produkt mit 1-teiligem Wafer-Flansch-Kugelhahn aus geschmiedetem Stahl hat viele Eigenschaften wie kompakte Struktur, exquisites Aussehen, Intelligente Steuerung, hervorragende Leistung, gute Qualität und einfache Bedienung. Der 1PC-Kugelhahn aus geschmiedetem Stahl mit Wafer-Flansch ist ein manuell betätigter Kugelhahn mit 90° Drehwinkel. Es verfügt über eine hervorragende Dichtleistung und einen hohen Durchfluss Kapazität, niedriger Strömungswiderstandskoeffizient, einfache Struktur, einfach Wartung und lange Lebensdauer. Üblicherweise werden einteilige Kugelhähne verwendet in Anwendungen mit strengen Dichtungsanforderungen. Zusätzlich zum Controlling Neben den Medien Gas, Flüssigkeit und Dampf eignen sie sich auch zur Regelung von Abwasser und Medien, die faserige Verunreinigungen enthalten.
Hauptmaterial: geschmiedeter Kohlenstoffstahl (A105/LF2)
Integrierter Körper mit Sprühbalken
Installieren Sie das Klemmflanschende zwischen ANSI/DIN/JIS-Flanschen
Ventilsitz aus PTFE/RPTFE/Metall (optional)
Bis zu 2500 PSI (PN100)
Temperaturbereich: - 29 °C bis +250 °C
Leicht und platzsparend
API 598/EN 12266-1
Anpassung: Bereitstellung von Öffnung, Griffdesign oder Betätigungselementinstallation
je nach Bedarf
JOEPAI Valve ist ein Hersteller von 1PC-Kugelhähnen mit Flansch aus geschmiedetem Stahl mit Hauptsitz in Wenzhou, China. Entwickelt aus der 2003 gegründeten Jingyue Valve Factory. Mit ISO 9001, CE, und KC-Zertifizierungen kombiniert unsere Fabrik CNC-Bearbeitung und 3D-Design (UG/CAD) und vollständige Druck-/Chemietests zur kundenspezifischen Bereitstellung Entwicklung von Flusskontrolllösungen für Kunden in Europa, Südkorea, Australien, Südostasien und der Nahe Osten. JOEPAI ist Ihr vertrauenswürdiges Unternehmen Partner bei industriellen Pipeline-Projekten
| NEIN. | Teilename | Material |
| 1 | Körper | SS/SUS304 |
| 2 | Kappe | SS/SUS304 |
| 3 | Sitz | PTFE |
| 4 | Ball | SS304/SS316 |
| 5 | Stängel | SS304/SS316 |
| 6 | Dichtung | PTFE |
| 7 | O-Ring | VITON |
| 8 | Verpackung | PTFE |
| 9 | Drüse | SS/SUS304 |
| 10 | Schaftmutter | SS/SUS304 |
| 11 | Handhaben | SS |
| 12 | Stoppstift | SS/SUS304 |
| NPS | L (mm) | D (mm) | Hmm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | B (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
