In industriellen RohrleitungssystemenFlanschkugelhähneund Flanschschieberventile sind beide häufig verwendete Ventile, ihr Hauptunterschied liegt jedoch im Verschlusselement: Der Kugelhahn verwendet eine Kugel als Schließteil, die sich um 90 Grad um die Mittellinie des Ventils dreht, um die Rohrleitung zu öffnen oder zu schließen. Unter anderem wird der JIS-Flanschkugelhahn, der gemäß den japanischen Industriestandards (JIS) entwickelt und hergestellt wurde, aufgrund seiner kompakten Struktur, zuverlässigen Abdichtung und einfachen Bedienung häufig für verschiedene Medien wie Wasser, Öl, Dampf, Chemikalien und Erdgas eingesetzt und erfüllt unterschiedliche Anforderungen an die Arbeitsbedingungen.

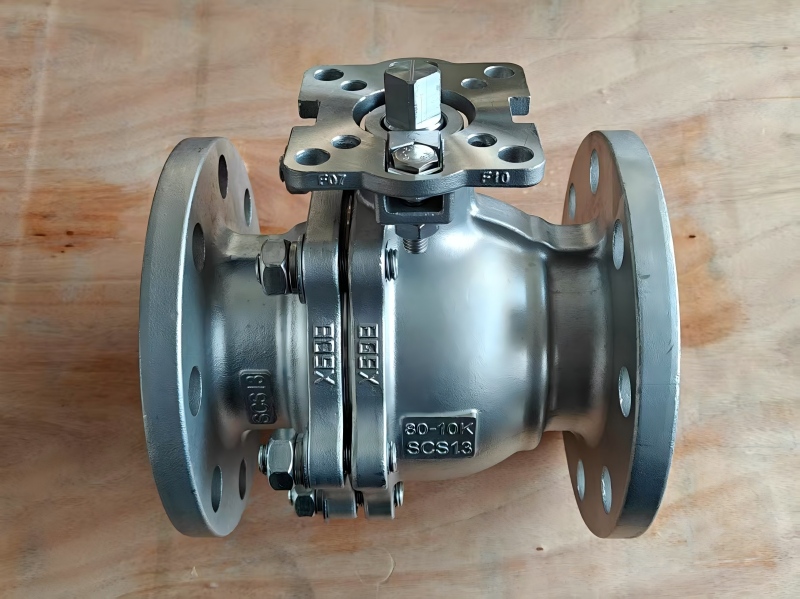

Der JIS-Flanschkugelhahn besteht hauptsächlich aus Schlüsselkomponenten wie Ventilkörper, Oberteil, Kugel, Schaft, Sitz und Dichtring. Sein grundlegendes Funktionsprinzip besteht darin, dass durch Drehen des Schafts die Kugel um 90 Grad gedreht wird, wodurch die Kugelbohrung mit der Rohrleitung ausgerichtet oder senkrecht gestellt wird, um den Medienfluss zu ermöglichen oder zu blockieren. Zwischen Sitz und Kugel wird ein elastischer Dichtring eingesetzt, der durch Federvorspannung und Mediendruck eine bidirektionale Abdichtung erreicht. Der Schaft verfügt über ein ausblassicheres Design und ist mit einer automatischen Packungskompressionsstruktur ausgestattet, die eine langfristige Dichtungszuverlässigkeit gewährleistet. Darüber hinaus bildet sich durch das Einspritzen von Schmiermittel zwischen den Dichtflächen ein Ölfilm, der nicht nur die Abdichtung verbessert, sondern auch das Betriebsdrehmoment deutlich reduziert.
JOEPAI, ein professioneller Hersteller, hat den JIS-Flanschkugelhahn auf der Grundlage jahrelanger technischer Erfahrung optimiert:
1. Doppellippen-Dichtungssitz: Verbessert die Dichtungsleistung, erweitert den Bereich der anwendbaren Medien und reduziert das Betriebsdrehmoment.
2. Ausblassicheres Schaftdesign: Eine von unten geladene Struktur verhindert, dass der Schaft unter Druck herausgeschleudert wird, und eine eingebettete PTFE-Führungsbuchse reduziert die Reibung für einen reibungsloseren Betrieb.
3. Feuersicheres und antistatisches Design: Entspricht den API 607-Standards für verbesserte Sicherheit; Ein optionales Hochplattformdesign ermöglicht die direkte Montage von Aktuatoren.
Design und Herstellung: JIS B2071, BS5351
Bauabmessungen: JIS B2002
Verbindungsflansche: JIS B2212, B2214
Prüfung und Inspektion: JIS B2003
Brandschutzstandard: API 607
| Artikel | Beschreibung |
| Gängige Modelle | Q41, Q47 usw. |
| Körpermaterialien | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M usw. |
| Größenbereich | DN15 – DN350 (½“ – 14“) |
| Druckbereich | 5K, 10K, 20K, 63K |
| Temperaturbereich | -29°C ~ 350°C (je nach Material) |
| Betätigungsmethoden | Manuell, Getriebe, elektrisch, pneumatisch |
Um die Leistung und Lebensdauer des Ventils sicherzustellen, befolgen Sie bei der Installation die folgenden Schritte:
Reinigen Sie die Rohrleitung vor der Installation, um sicherzustellen, dass keine Fremdkörper zurückbleiben.
Überprüfen Sie die Ventilmarkierungen und führen Sie Tests zum vollständigen Öffnen/Schließen durch.
Richten Sie die Ventilflansche an den Rohrleitungsflanschen aus und ziehen Sie die Schrauben gleichmäßig fest.
Aktuatoren (z. B. pneumatisch, elektrisch) sollten in der angegebenen Ausrichtung installiert werden.
Betätigen Sie das Ventil nach der Installation mehrmals, um einen reibungslosen und unverbindlichen Betrieb zu bestätigen.
Führen Sie Dichtungsleistungstests gemäß den Pipeline-Anforderungen durch.
Weitere Einzelheiten zuJIS-FlanschkugelhahnSpezifikationen, Preise und maßgeschneiderte Lösungen – kontaktieren Sie uns bitte für professionelle Auswahlunterstützung und technische Dokumentation. Wir liefern Ventile, die den JIS-, API-, DIN- und anderen Standards entsprechen, und können Ihnen basierend auf Ihren spezifischen Arbeitsbedingungen die am besten geeignete und kostengünstigste Ventilkonfiguration empfehlen.
