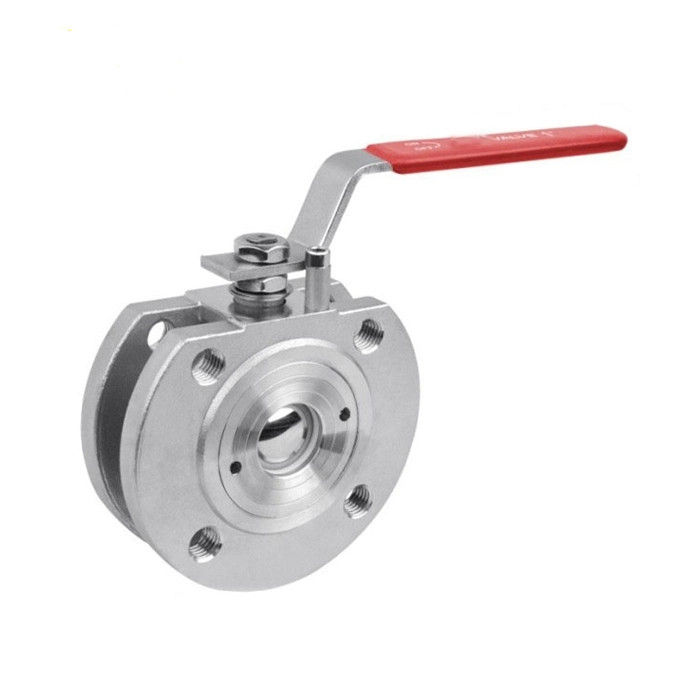

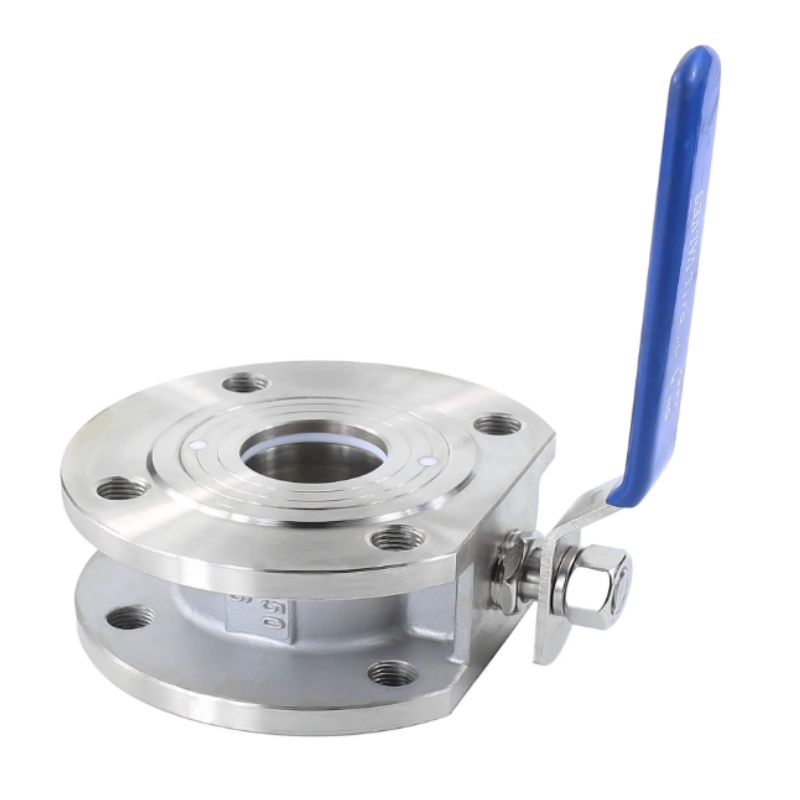

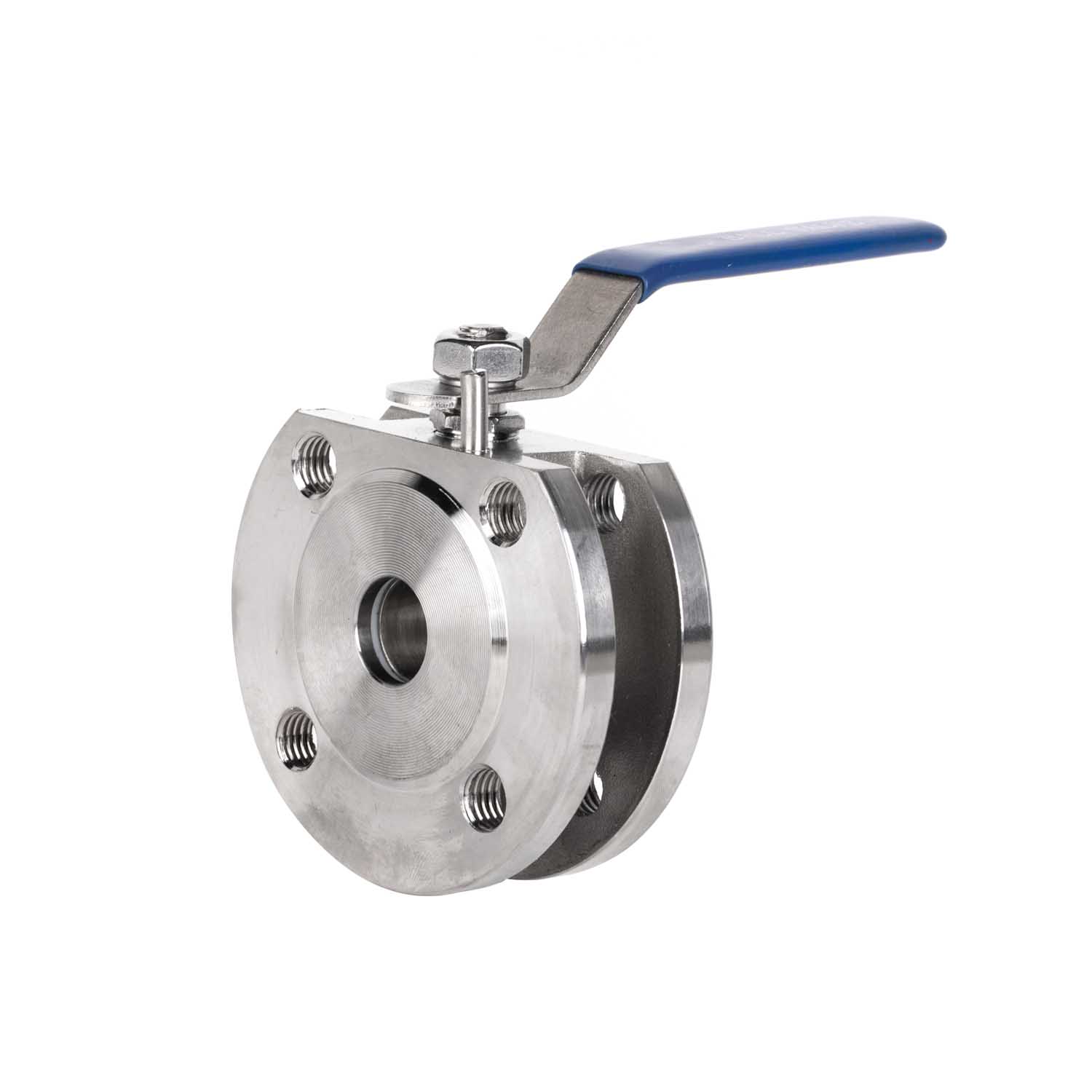

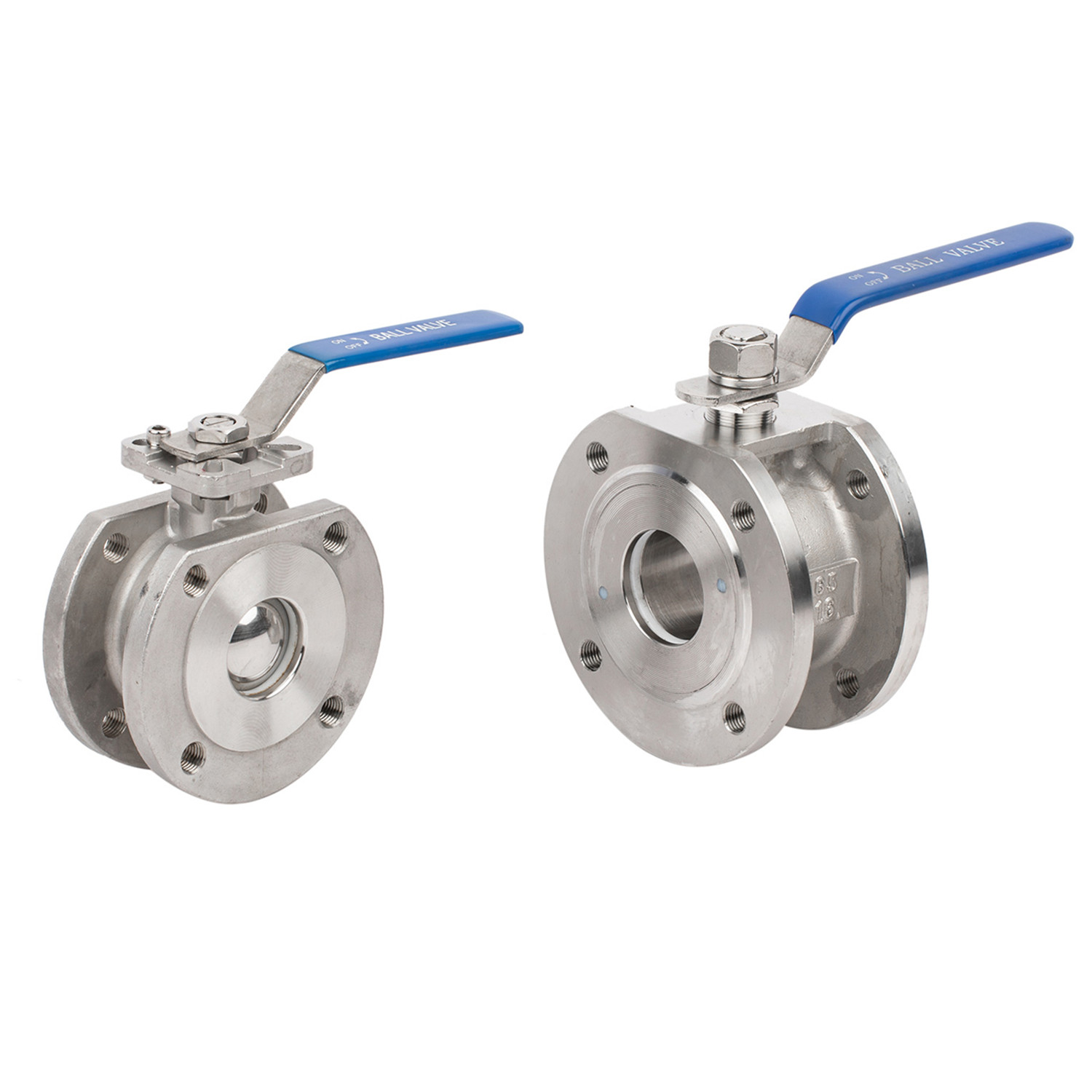

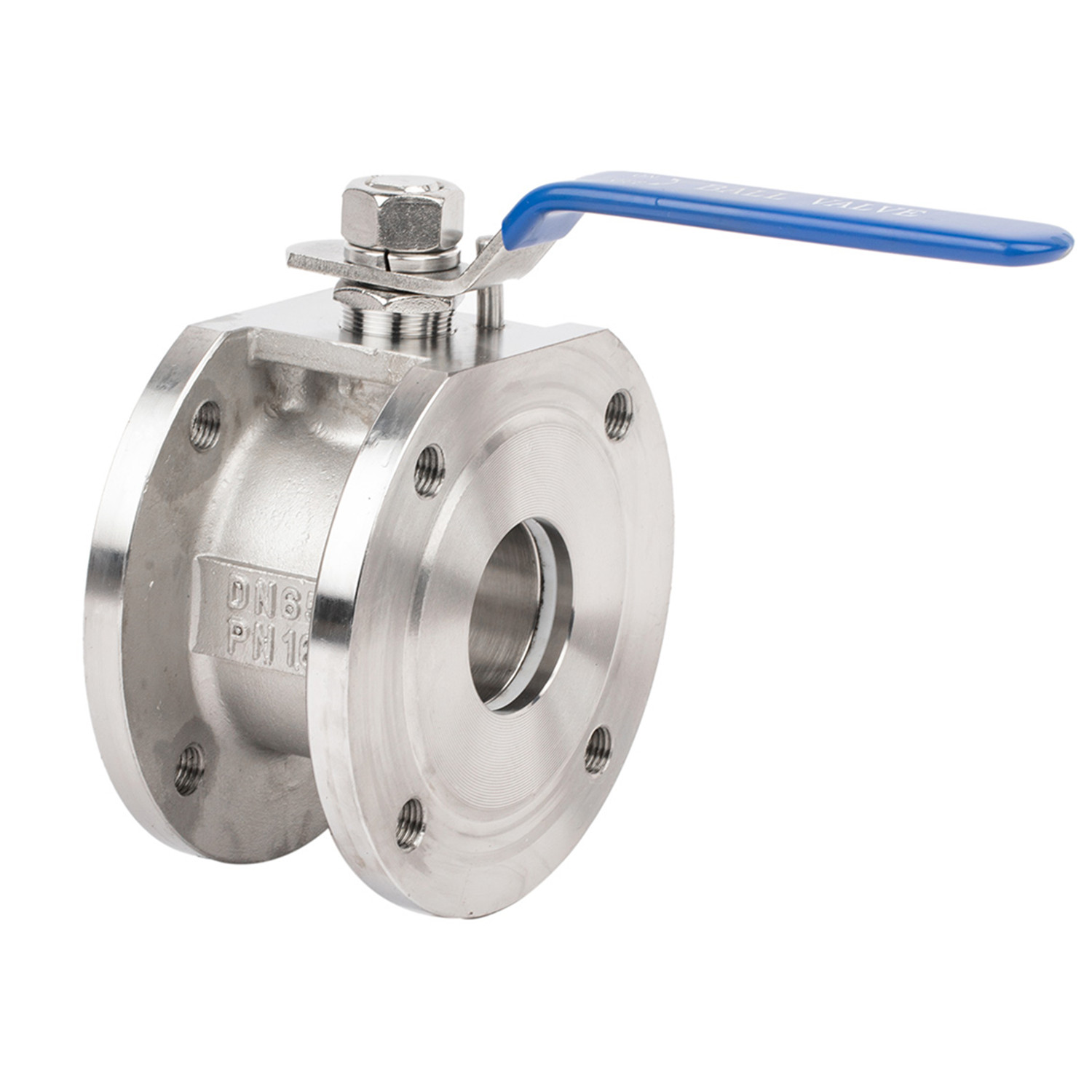

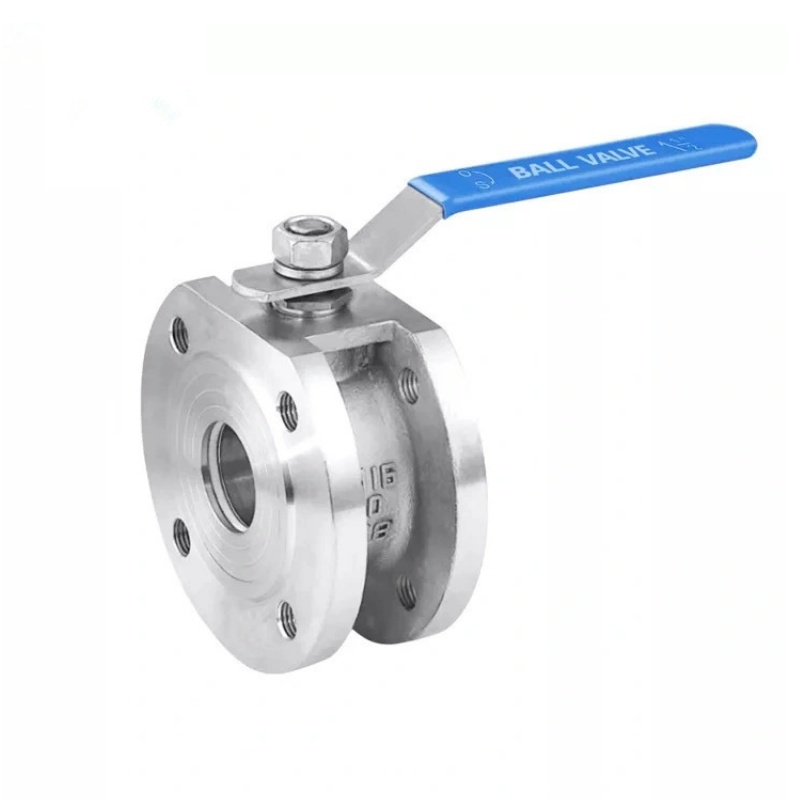

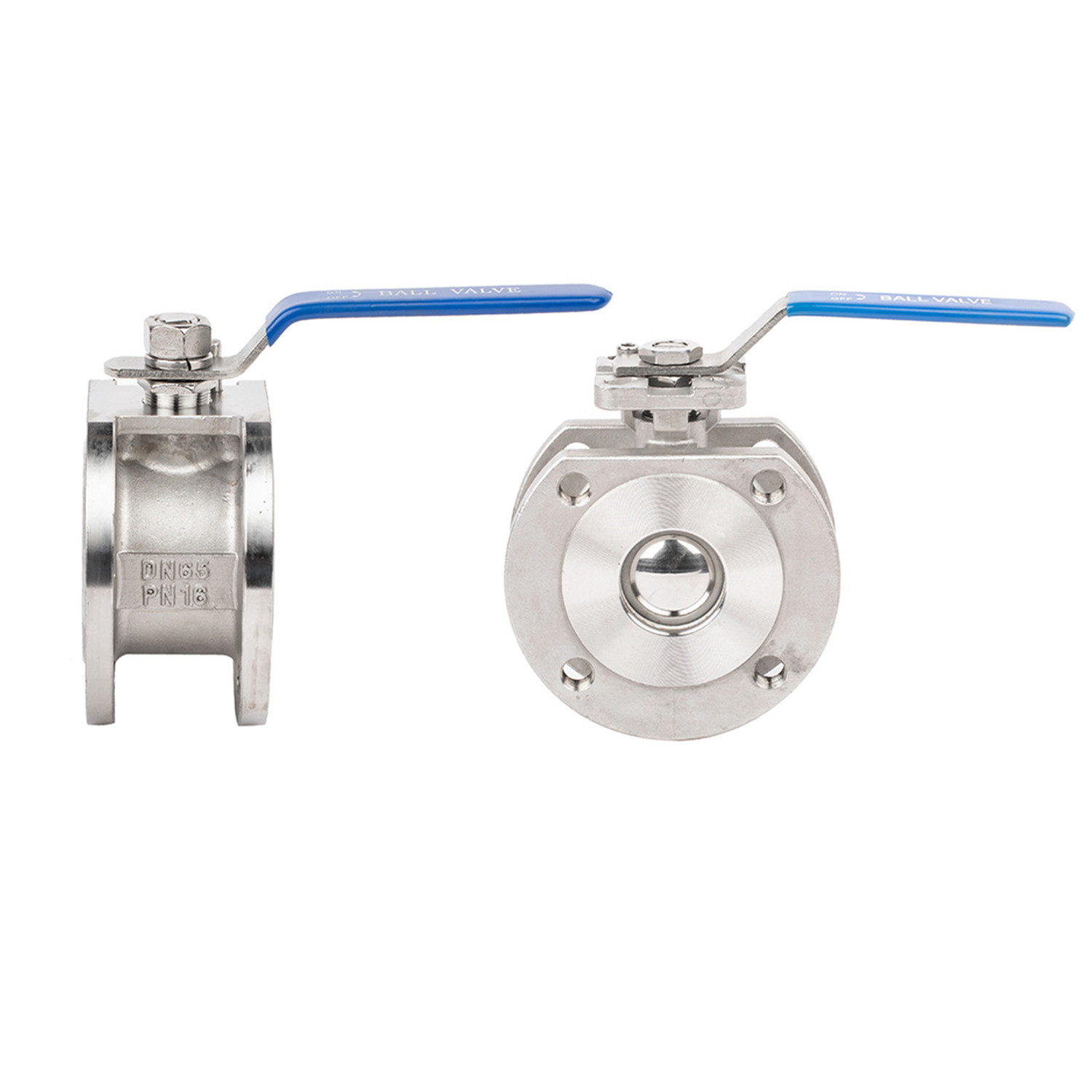

Kugelhähne mit Zwischenflansch aus Edelstahl

JOEPAI-Kugelhähne aus hochwertigem Edelstahl mit Wafer-Flansch sind ultrakompakte Absperrventile mit Vierteldrehung, die zwischen Standard-Rohrflanschen angeordnet sind. Sie werden bevorzugt für enge Räume in industriellen, chemischen und pharmazeutischen Rohrleitungen eingesetzt. Diese hochbelastbaren, einteiligen Gehäuseventile bieten hervorragende Korrosionsbeständigkeit und uneingeschränkte Flüssigkeitskontrolle über den gesamten Durchgang. Sie sind so konzipiert, dass sie mit langen Schrauben, die sich über die gesamte Gehäuselänge erstrecken, direkt zwischen zwei Rohrleitungsflanschen geklemmt werden. Durch den Verzicht auf integrierte Endflansche erreicht er eine extrem kurze Baulänge und ist damit deutlich leichter und kostengünstiger als Standard-Flanschkugelhähne.

Produktmerkmal

Kompaktes Gehäuse: Die ultradünne, einteilige Konstruktion minimiert den Platzbedarf der Rohrleitung

Verbindungsmechanismus: Wird zwischen Rohrflanschen installiert und durch Kompression der flankierenden Schrauben gesichert

Geringes Haltevolumen: Der kurze Abstand zwischen Kugel und Außenkante reduziert die mittlere Retention und tote Zonen

Technische Spezifikationen

Materialien: Kohlenstoffstahl (WCB / A105), Edelstahl (CF8/304, CF8M/316)

Druckstufen: ASME-Klasse 150/300, EN PN10/PN16/PN40

Sitzarten: Weichsitzend (PTFE/RTFE) für null Leckage

Bohrungstypen: Voller Anschluss (maximale Durchflusseffizienz), V-Anschluss/Segmentiert (präzise Drosselung)

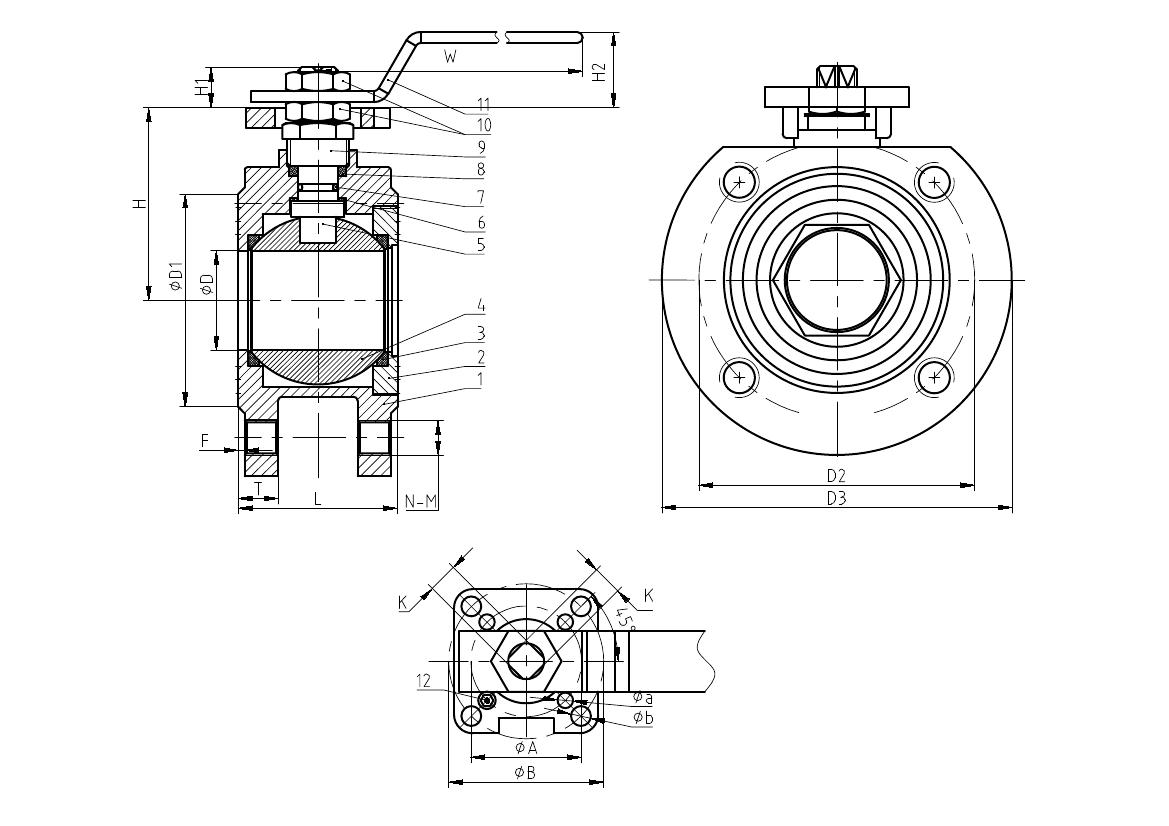

Material und Hauptteile

Hauptabmessungen
