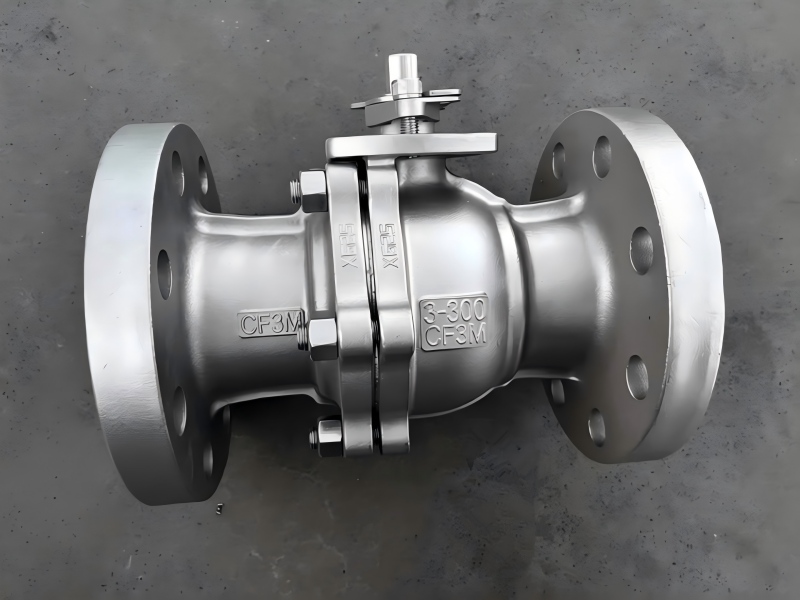

Kugelhahn aus EdelstahlKörper verwenden normalerweise SS304, SS304L, SS316, SS316L, SS2205 (S31803) und SS2507 (S32750) Duplex-Edelstahl. Die Ventilsitze bestehen meist aus hochmolekularen Polymermaterialien wie PTFE (Polytetrafluorethylen), PPL (Poly-p-phenylen) oder PEEK (Polyetheretherketon) und bieten eine gute Dichtleistung. Sie werden in Rohrleitungen zur Förderung gasförmiger oder flüssiger Medien mit manueller, Schneckengetriebe-, pneumatischer, elektrischer oder hydraulischer Betätigung eingesetzt.
Bei einer routinemäßigen Wartungsinspektion in einer Küstenraffinerie entdeckten Techniker feine Risse im Kugelhahngehäuse einer Rohrleitung, die ein chlorhaltiges Medium transportiert. Tests ergaben, dass es sich um Chlorid-Spannungskorrosionsrisse handelte. Dieses Ventil, das weniger als drei Jahre im Einsatz war, hätte beinahe einen schweren Sicherheitsunfall verursacht.
Dies ist ein echtes Risiko, dem die petrochemische Industrie bei der Ventilauswahl ausgesetzt sein kann, und die Auswahl des geeigneten Materials und der richtigen Dichtungslösung ist die erste Verteidigungslinie gegen solche Gefahren. Dieser Artikel geht von den besonderen Betriebsbedingungen der petrochemischen Industrie aus und erklärt ausführlich, wie Kugelhähne aus Edelstahl wissenschaftlich ausgewählt werden.
In der petrochemischen Industrie weisen die Medien häufig starke korrosive Eigenschaften sowie Hochtemperatur- und Hochdruckeigenschaften auf, und ein einziger „Edelstahl“ reicht nicht aus, um die Sicherheit zu gewährleisten. Verschiedene Kugelhähne aus Edelstahl haben ihre spezifischen Anwendungsgrenzen und eine falsche Materialauswahl kann katastrophale Folgen haben. Im Folgenden finden Sie eine Analyse der Korrosionsbeständigkeit verschiedener Edelstahlmaterialien:
Austenitischer Stahl (Serie 304/316): Der Hauptunterschied zwischen SS304 und SS304L ist der Kohlenstoffgehalt; SS304L hat einen geringeren Kohlenstoffgehalt, was SS304L eine bessere Korrosionsbeständigkeit nach dem Schweißen verleiht. SS316 und SS316L enthalten Molybdän (Mo), das die Korrosionsbeständigkeit, insbesondere gegenüber Chloriden, verbessert. Der Schlüssel zur Auswahl liegt in der Berücksichtigung des Chloridionengehalts und des Säuregehalts des Mediums sowie der Notwendigkeit einer Beständigkeit gegen interkristalline Korrosion nach dem Schweißen (wählen Sie L-Typen).
Duplex-Edelstahl (Serie 2205/2507): SS2205 (S31803) und SS2507 (S32750) enthalten einen hohen Anteil an Chrom, Nickel und Molybdän und bieten hervorragende Festigkeit und Korrosionsbeständigkeit. Das wichtigste Auswahlkriterium ist die Bekämpfung von Chlorid-Spannungskorrosionsrissen (SCC), einem typischen Risiko in der petrochemischen Industrie und für Anwendungen, die höhere Festigkeits- oder Druckfestigkeiten erfordern.
Vergleich der Materialleistung:
| Materialtyp | Typische Note | Beständigkeit gegen Chlorid-Spannungskorrosionsrisse | Anwendbarer Temperaturbereich | Hauptanwendungsszenarien |
| Standardaustenitisch | 304/L | Schwach | -196℃ bis 400℃ | Allgemeine Wasser-, Dampf- und Luftsysteme |
| Molybdänverstärkter Austenitisch | 316/L | Medium | -196℃ bis 400℃ | Meerwasser, chloridhaltige Medien, schwach saure Umgebungen |
| Standard-Duplex-Stahl | 2205 | Stark | -50℃ bis 300℃ | Petrochemische chloridhaltige Medien, aus Öl und Gas erzeugtes Wasser |
| Super-Duplex-Stahl | 2507 | Extrem stark | -50℃ bis 300℃ | Hochkonzentrierte Chloride, stark saure Umgebungen |
Wenn die Materialauswahl die erste Verteidigungslinie für Ventile ist, dann ist das Dichtungssystem die letzte Verteidigungslinie, um „null Leckage“ sicherzustellen. In der petrochemischen Industrie bedeuten Leckagen nicht nur Materialverlust, sondern können auch zu Sicherheits- und Umweltunfällen führen.
Unser mehrschichtiges Dichtungssystem bietet maßgeschneiderte Lösungen für unterschiedliche Betriebsbedingungen:
Erste Schicht: Kerndichtungstechnologie: Unter Verwendung von verstärktem PTFE, PPL oder PEEK und anderen Polymermaterialien wird die am besten geeignete Dichtungslösung basierend auf den Medieneigenschaften ausgewählt. PPL-Material hält hohen Temperaturen über 290 °C über längere Zeiträume stand und löst so das „Kaltfluss“-Problem herkömmlicher PTFE.
Zweite Schicht: Strukturverstärkungsdesign: Schwimmende Kugelhähne basieren auf dem Mediendruck, um eine selbstdichtende Abdichtung zu erreichen. Feste Kugelhähne verwenden ein DPE-Design (Double Piston Effect) und nutzen den Systemdruck, um die Dichtwirkung zu verbessern. Spezielle, elastisch belastete Ventilsitze kompensieren den Verschleiß automatisch und sorgen so für eine langfristige Dichtwirkung.
Dritte Schicht: Brandschutzsystem: Brandsicheres Design gemäß API 607/6FA-Standards. Wenn die Weichdichtung durch einen Brand durchgebrannt ist, greift die Metall-zu-Metall-Sekundärdichtungsstruktur automatisch ein, um katastrophale Leckagen zu verhindern. Ein Antistatikgerät ist ebenfalls enthalten, um statische Elektrizität zum Boden abzuleiten.
Vierte Schicht: Notfall-Sicherheitsmechanismus: Die Anti-Blowout-Schaftstruktur stellt sicher, dass der Ventilschaft bei abnormalem Druck nicht herausgeschleudert wird; Die automatische Hohlraum-Druckentlastungsfunktion verhindert einen Druckaufbau durch thermische Ausdehnung des Mediums.
Echte Zuverlässigkeit basiert auf strengen Fertigungsstandards und einem Qualitätskontrollsystem. UnserKugelhähne aus Edelstahldurchlaufen mehrere Qualitätskontrollstufen vom Rohmaterial bis zum fertigen Produkt, um sicherzustellen, dass jedes Ventil den Industriestandards entspricht oder diese übertrifft. Strikte Einhaltung von Standards: Produktdesign und -herstellung halten sich strikt an internationale Standards wie API 6D, API 608 und ASME B16.34 und erfüllen gleichzeitig die Anforderungen nationaler Standards wie GB/T 12237.
Mehrstufige Prüfung und Verifizierung: Jedes Ventil wird vor Verlassen des Werks strengen Prüfungen unterzogen, einschließlich Prüfung der Gehäusefestigkeit (1,5-facher Nenndruck) und Prüfung der Dichtungsleistung (bidirektionaler Dichtungstest).
Die komplexen Betriebsbedingungen der petrochemischen Industrie erfordern von Ventillieferanten nicht nur die Bereitstellung von Standardprodukten, sondern auch zielgerichtete Lösungen. Wir haben eine Reihe professioneller Konfigurationsmöglichkeiten entwickelt, um den spezifischen Anforderungen der petrochemischen Industrie gerecht zu werden.
Für Schwefelkorrosionsumgebungen: Wir stellen Materialien bereit, die gegen Schwefelspannungskorrosion beständig sind, und reduzieren die Anfälligkeit von Materialien für Sulfidspannungskorrosionsrisse durch spezielle Wärmebehandlungsverfahren.
Für Niedertemperaturbedingungen: Für Anwendungen wie LNG verwenden wir mit kryogenen Verfahren behandelte Materialien und speziell entwickelte Niedertemperatur-Dichtungsstrukturen, um einen zuverlässigen Betrieb in Umgebungen bis zu -196 °C zu gewährleisten.
Für Hochfrequenzbetrieb: Für Anwendungen, die häufiges Öffnen und Schließen erfordern, verwenden wir Konstruktionen mit geringem Drehmoment und verschleißfesten, verbesserten Dichtungsmaterialien, um die Lebensdauer des Ventils deutlich zu verlängern.
