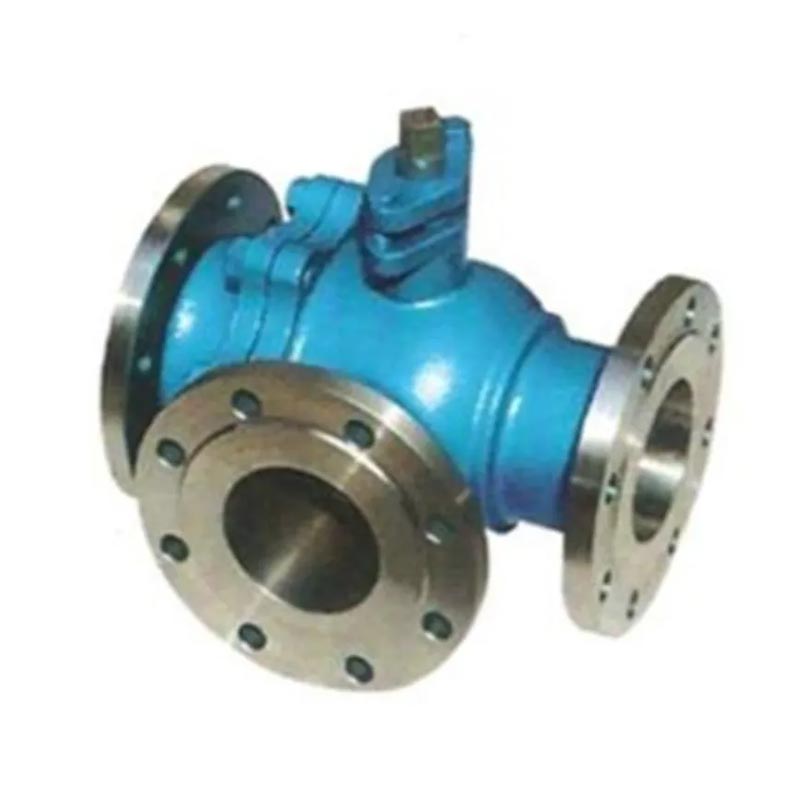

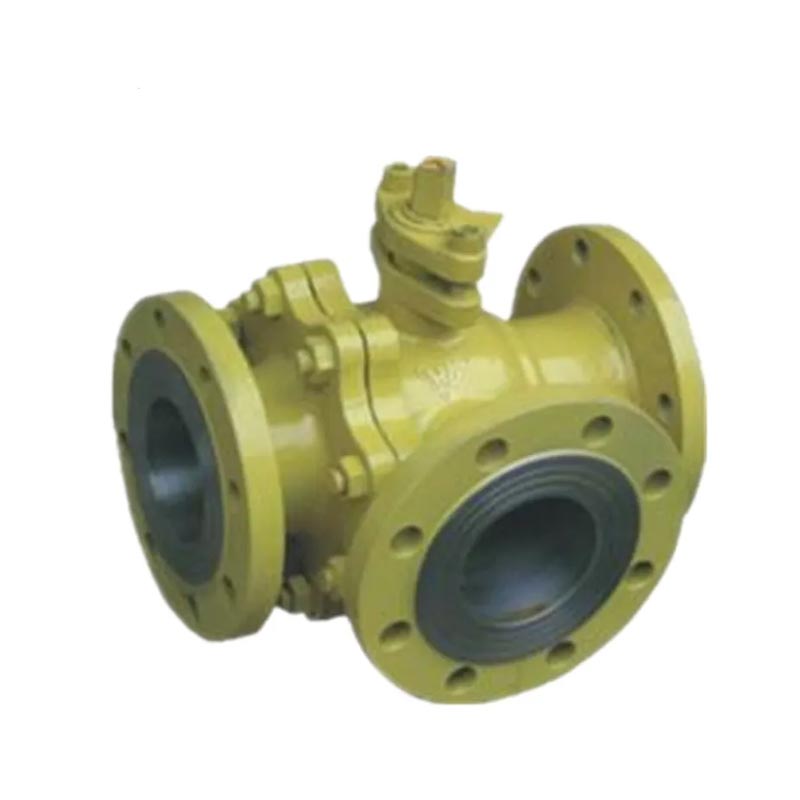

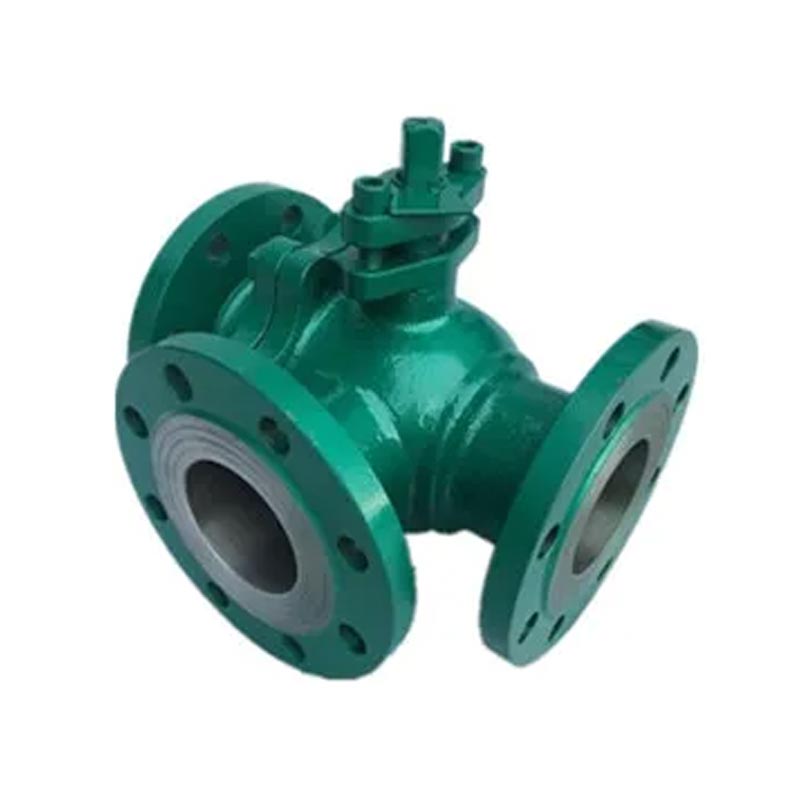

China Joepai PN16 Flanschgekühltes Drei -Wege -Ballventil hat die Vorteile eines flexiblen Flusses Steuerung, Hochdichtungsleistung und Standard -Flanschschnittstelle Ein ideales Ventil für die Planung von Flüssigkeiten mit mehreren Channel in der industriellen Automatisierung Systeme.
Unser Ballventil mit L-förmiger Flusskanal nimmt an
2-seitiger Sitz. Hauptsächlich zum Umkehren von Fließpfaden.
Das Drei-Wege-Ballventil mit T-förmiger Flusskanal nimmt an
Ein 4-Face-Ventilsitz mit ausgewogener Kraft, um eine zuverlässige Versiegelung auf dem zu gewährleisten
geschlossener Kanal. Hauptsächlich für Umleitungen, Mischen, Umkehrungen und vollständig geöffnet
Drei Kanäle.
Techniken:
Typ: Q45F, Q345F, Q645F, Q945F
Bohrung: NPS½ ~ NPS6, DN15 ~ DN150
Bewertung: Class150 ~ Class300, PN16 ~ PN40
Material: Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplex Edelstahl
Stahl

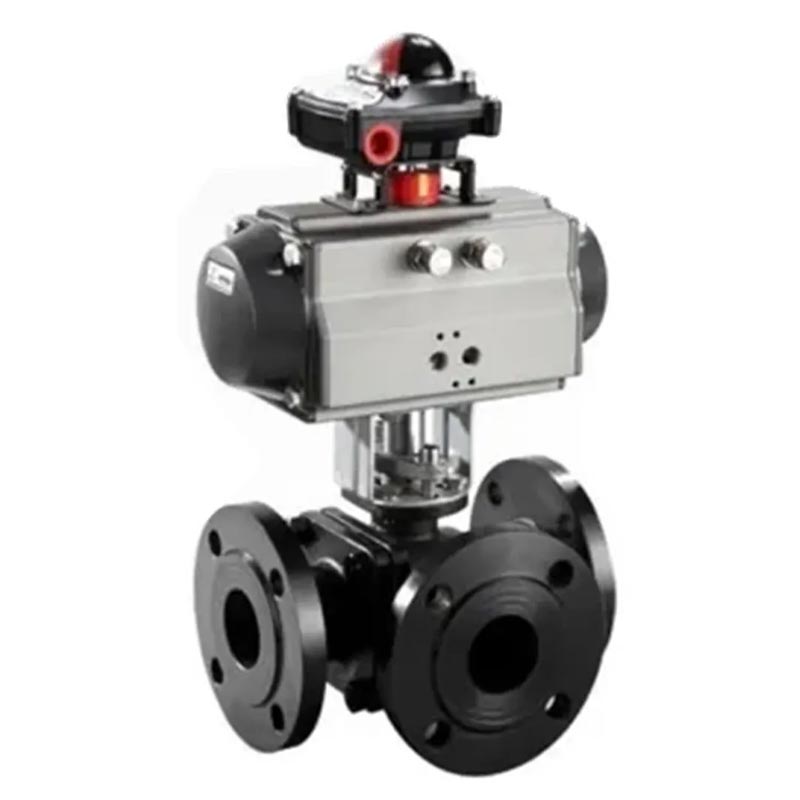

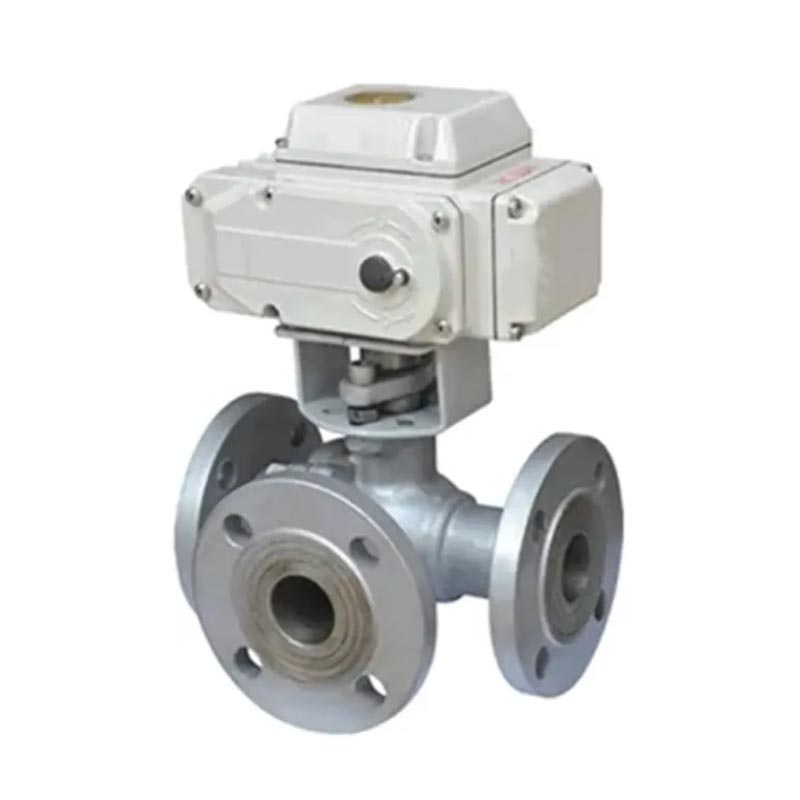

Betrieb: Handbuch, Gangbetrieb, Elektrisch betrieben, pneumatisch betrieben
Anwendbar: Öl, Chemikalie, Erdgas, petrochemische, Kohlechemikalie usw.
An
| 1 | Körper | WCB/CF8/CF8M | 8 | Stängel | SS304/SS316/SS |
| 2 | Kappe | WCB/CF8/CF8M | 9 | Schubspülmaschine | Ptfe |
| 3 | Kappe | WCB/CF8/CF8M | 10 | Verpackung | Ptfe |
| 4 | Ball | SS304/SS316/SS | 11 | Drüse | SS304/SS |
| 5 | Sitz | Ptfe | 12 | Stammnuss | SS304/SS |
| 6 | Dichtung-A | Ptfe | 13 | Block nur zurückziehen | SS304/SS |
| 7 | Dichtung-B | Ptfe | |||
| Größe | In | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | In | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | In | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | In | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | In | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
