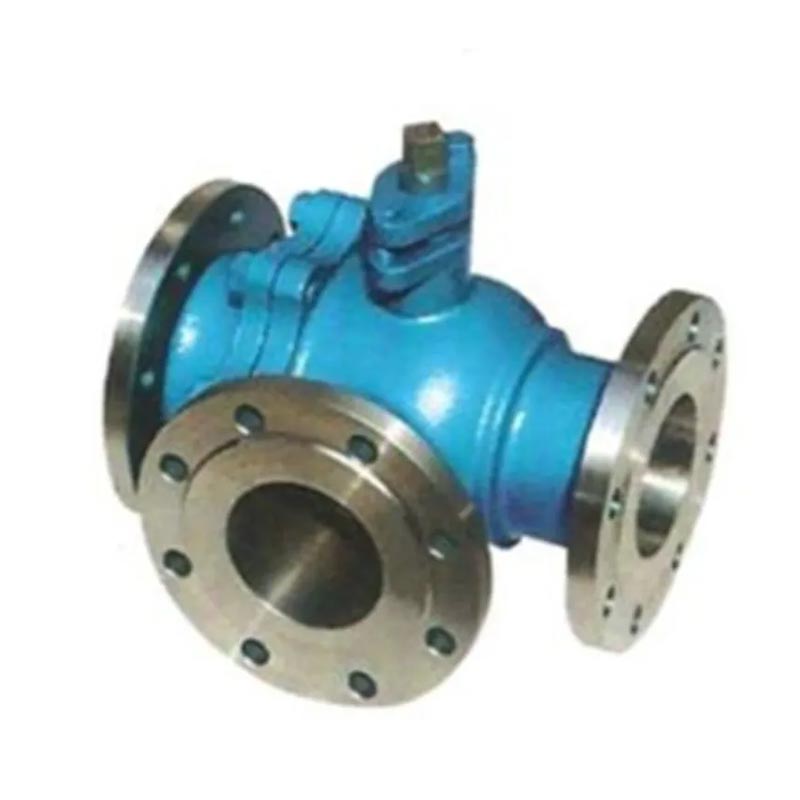

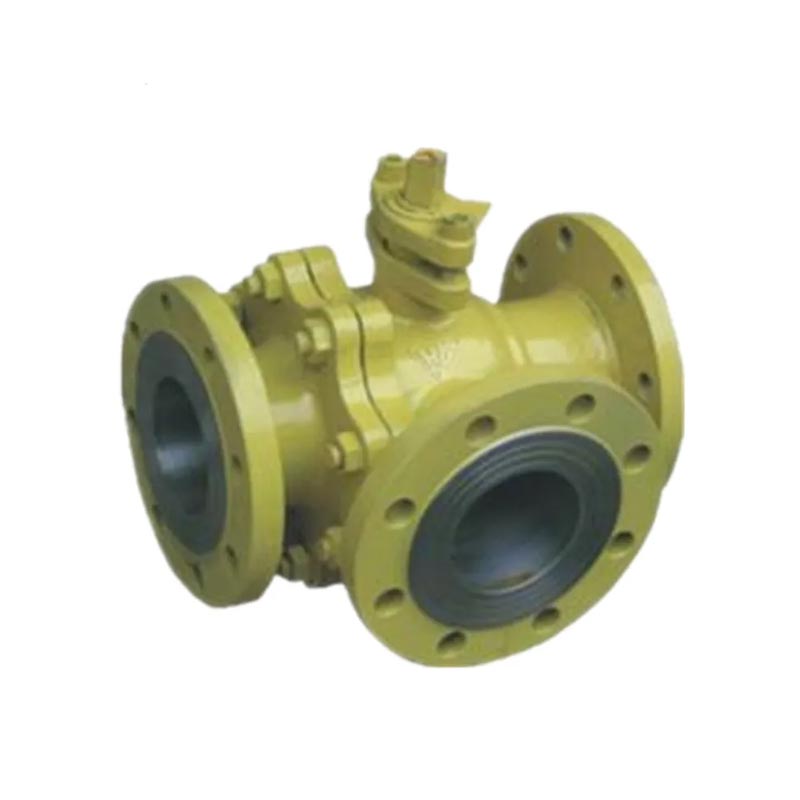

Joepai hochwertiger Kohlenstoffstahl flanscht auf drei Wege -Ballventil (WCB -Material) ist für industrielle Systeme ausgelegt, für die Multi-Channel-Umschaltung oder erforderlich ist Fusionsfunktionen. Es unterstützt T-förmige oder L-förmige Kanalstrukturen und Kann die Durchflussrichtung und die Durchflussrate der Medien flexibel steuern. Das Produkt erfüllt verschiedene Druckniveaus von PN16 bis PN40 und verwendet Standardflansche für die Verbindung. Es wird häufig in Erdöl, Chemikalie, Wasserversorgung verwendet, Strom- und Prozess -Pipelines, um eine effiziente Flüssigkeitsumschaltung und ein effizientes System zu erreichen Integration.

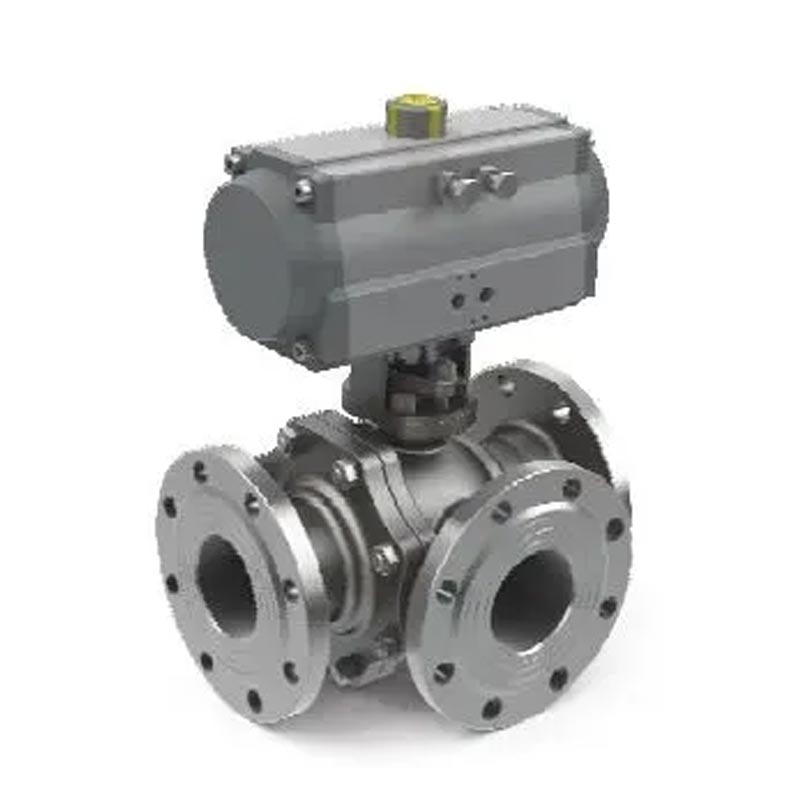

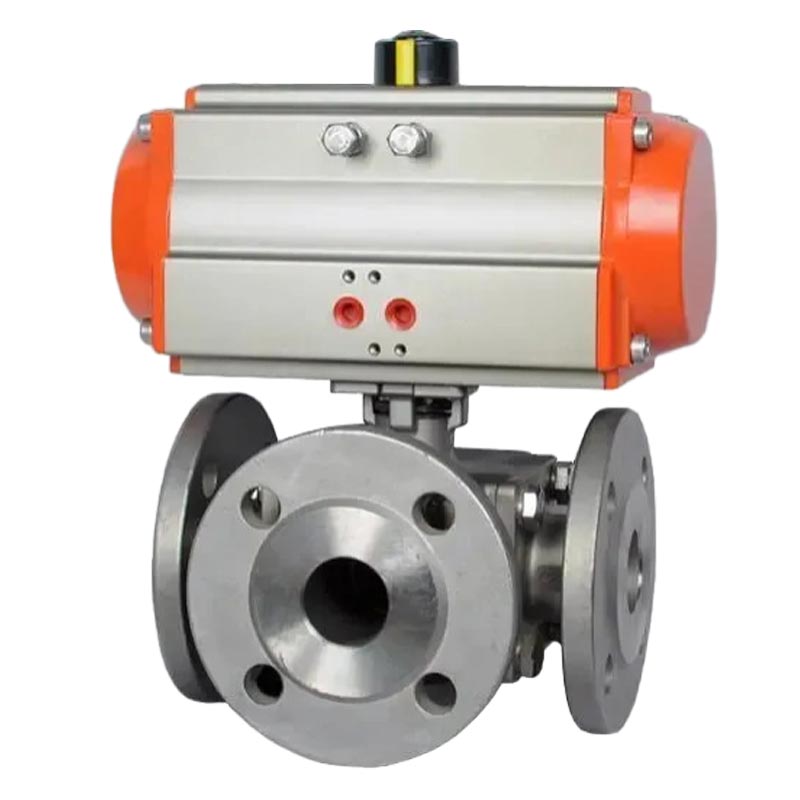

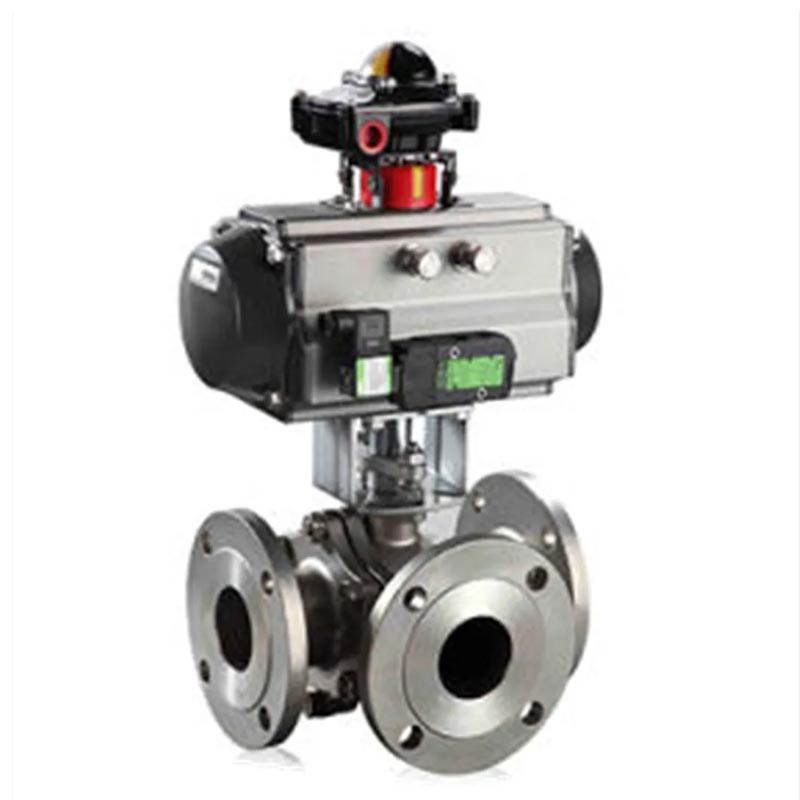

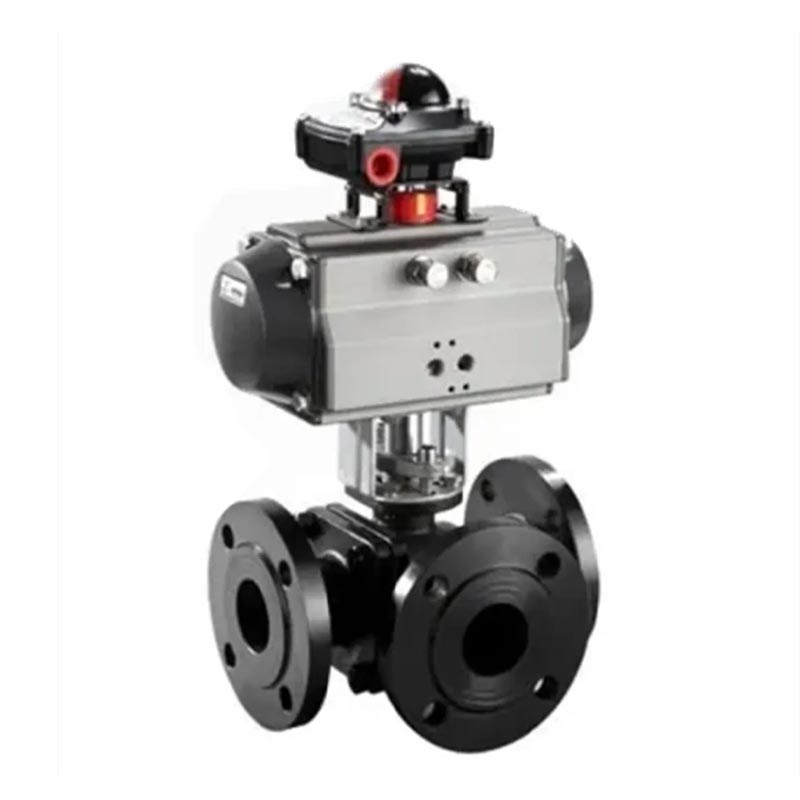

Carbon Stahl flanscht mit drei Wegen mit Pneumatik
Aktuator
1. Material Kohlenstoffstahl/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Größe 1/2 '' ~ 8 '' (DN15 ~ DN200)
3.Certificate ISO9001
4. Port reduzierte Port
5. Arbeitsdruck 150lb/PN16
6. Verbindungsenden RF Flansch
7. Arbeitstemperatur. -20 ~ 300ºC
8. Geeignetes mittleres Wasser, Erdgas, Öl und etwas korrosive Flüssigkeit
9. Versiegelung PTFE, RPTFE, PPL
10. Sperroption
11. Inspektion und Test nach API598
Andere, wir produzieren auch Flanschkugelventil, Gate -Ventil, Globusventil, prüfen
Ventil, Feuerhydrantventil, Auffrischungsventil, vollständig geschweißtes Kugelventil & y
Sieb. Usw.
| Bilden | Typ t, l Drei -Wege -Ballventil |
| Innennominaldurchmesser DN (mm) | DN15-DN300 |
| Nenndruck | 1,6 2,5 4.0 Produkt |
| Flüssigkeitsbereich | Luft, Wasser, Gas, Öl und petrochemische Produkte korrosives Medium |
| Arbeitstemperatur | Hardsiegel: -40 --300 Weichsiegel: -40-180 |
| Verschütten | 0 entspricht ANSIB16.104 Standardard |
| Hauptmaterial | Ventilkörper: WCB 304 316 316L Spulen: 304 316 316L |
| Sitzform | Edelstahl bewegliche Hartdichtung, PTFE Soft Seal |
| Oberflächenvorbereitung | Polieren |
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe | In | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | In | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | In | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | In | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | In | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Lassen Sie eine Position, damit sich der Ventilgriff dreht.
2. kann nicht zum Drossel verwendet werden.
Kugelventile mit Getriebemechanismen sollten aufrecht installiert werden.
Das Arbeitsprinzip eines Flansches mit Kohlenstoffstahl, das drei Wege geflanscht hat, besteht darin, das Ventil zu drehen, um es offen oder schließen zu lassen. Kugelventilschalter sind leicht, klein, können zu großen Durchmessern verarbeitet werden, zuverlässig in der Versiegelung, einfach in der Struktur, leicht zu warten, und die Versiegelungsfläche und die kugelförmige Oberfläche befinden sich häufig in einem geschlossenen Zustand, der durch Medien nicht leicht erodiert werden kann. Sie werden in verschiedenen Branchen weit verbreitet.
Drei -Wege -Ballventile werden hauptsächlich in Pipelines verwendet, um die Durchflussrichtung der Medien abzuschneiden, zu verteilen und zu ändern.
Das Three -Wege -Ballventil ist eine relativ neue Art von Kugelventil, die einige einzigartige Vorteile in seiner Struktur hat, wie z. B. reibungsloser Öffnung und Schließung, Verschleiß mit niedriger Versiegelung und ein kleines Öffnungs- und Schlussdrehmoment. Dies kann die Spezifikationen des dazugehörigen Aktuators verringern.
Ausgestattet mit einem Multi -Turn -Stellantrieb kann ein Anpassungs und ein engstes Schneiden des Mediums erzielen. Weit verbreitet für Arbeitsbedingungen wie Erdöl, chemische, städtische Wasserversorgung und Entwässerung, die strikte Grenzwerte erfordern.
