Der Ventilkörper des JOEPAI Edelstahl-Dreiwege-Kugelhahns mit Innengewinde wird im Präzisionsfeinguss aus CF8- oder CF8M-Edelstahl hergestellt. CF8-Material (SS304): Geeignet für Medien wie Wasser, Luft sowie schwache Säuren und schwache Alkalilösungen. CF8M-Material (SS316): Entwickelt für chloridhaltige Umgebungen, Meerwasser und stark korrosive chemische Medien.
Der Feinguss-Ventilkörper dieses Dreiwege-Kugelhahns zeichnet sich durch eine gleichmäßige Wandstärke und eine hervorragende Oberflächengüte aus, wodurch tote Zonen, in denen sich Medien ansammeln könnten, wirksam vermieden werden. Es ist eine ideale Wahl für hygienische Arbeitsbedingungen wie pharmazeutische Reinwasserleitungen und Rohrleitungssysteme in Lebensmittelqualität. Jedes Ventil wird vor der Auslieferung im Werk einer Gehäusefestigkeitsprüfung und einer Dichtheitsprüfung unterzogen, wodurch gewährleistet ist, dass selbst unter Hochdruck-Betriebsbedingungen keine externen Leckagerisiken bestehen.

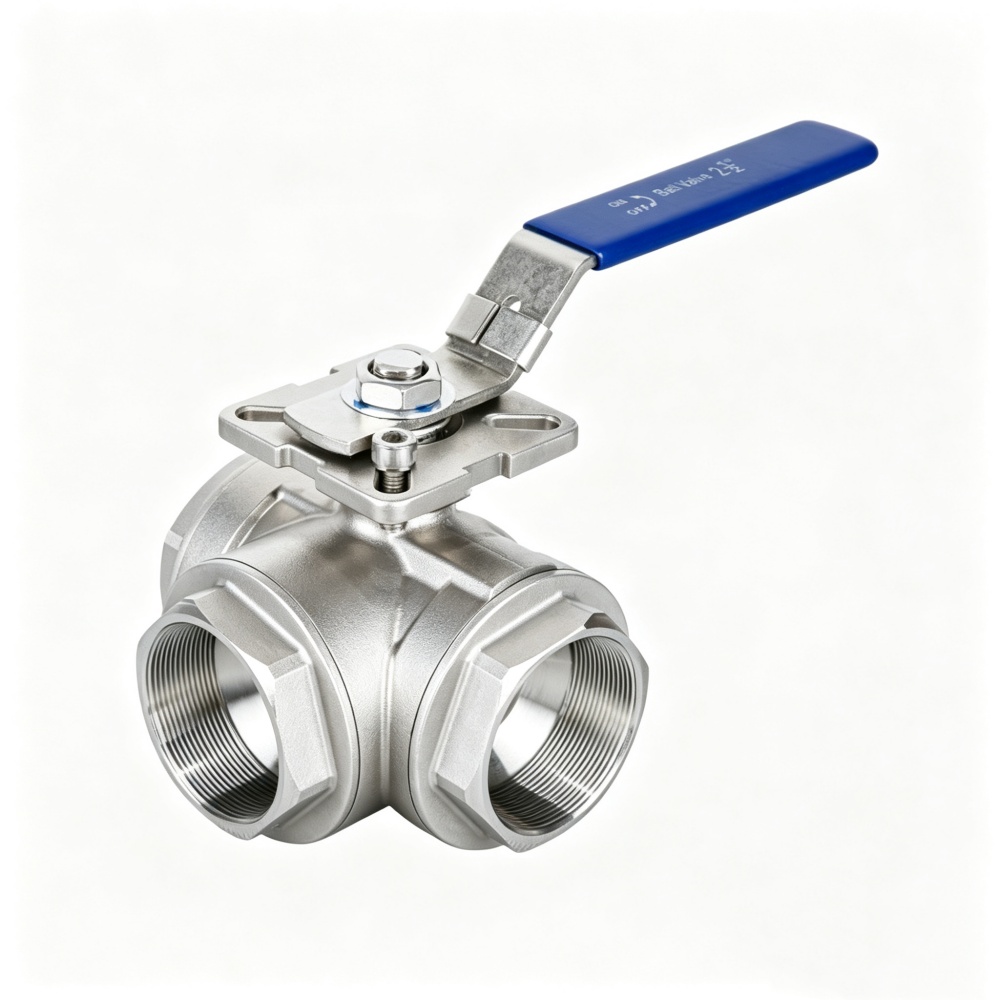

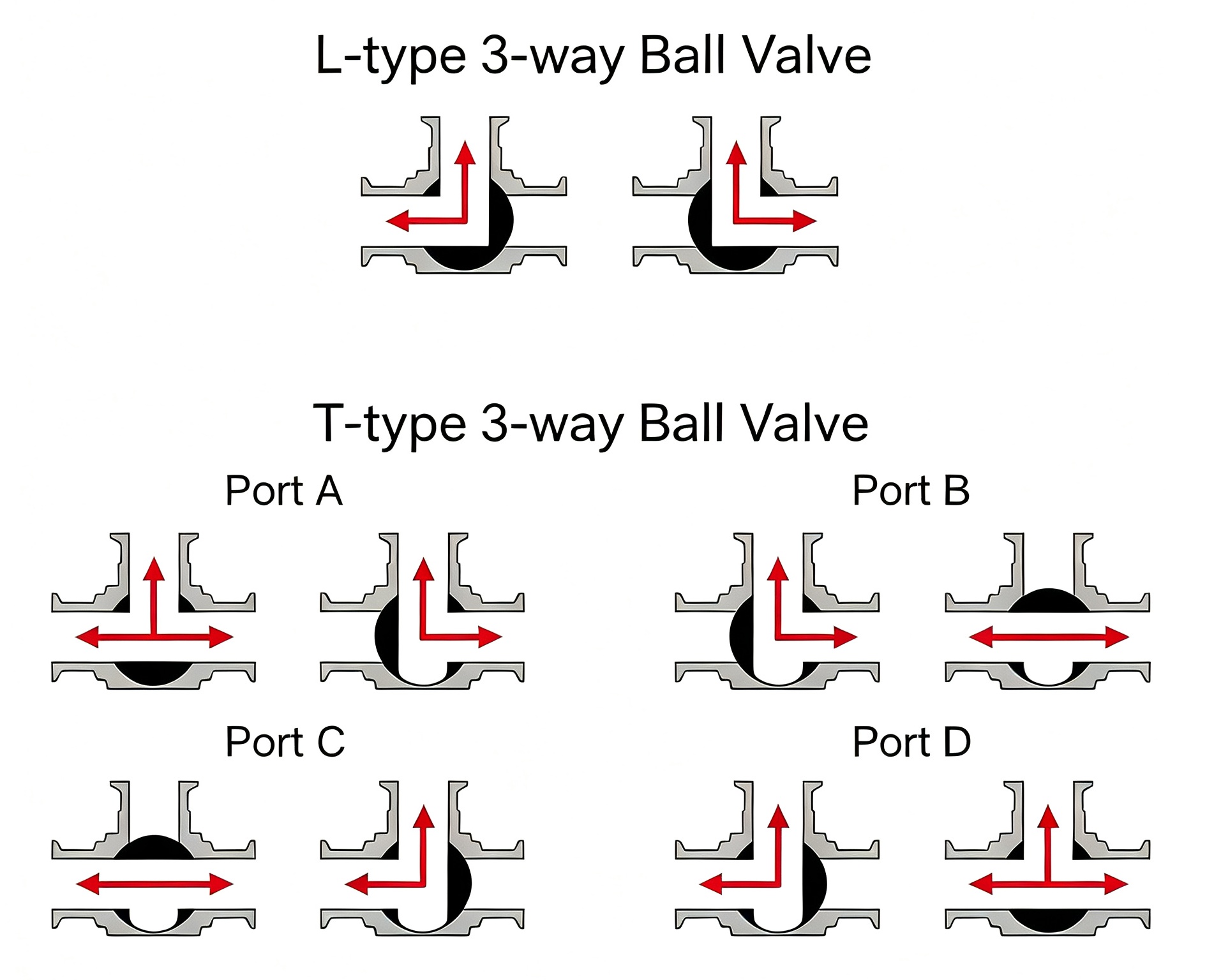

1.Dieser Dreiwege-Kugelhahn mit Innengewinde aus Edelstahl ist mit L-Anschluss- und T-Anschluss-Durchflusskanaldesigns erhältlich. Beide Versionen funktionieren mit einem um 90° drehbaren Griff und verfügen über klare Durchflussrichtungsanzeigen.
Dreiwege-Kugelhahn mit L-Anschluss: Ermöglicht das Umschalten zwischen einem Eingang und zwei Ausgängen. Zu den typischen Anwendungen gehören das Umschalten des Pumpenbypasses, das Umschalten der Online-Probenahmezirkulation und der abwechselnde Betrieb zweier Filter. Kugelhähne mit L-Anschluss werden häufig in Gasverteilertafeln eingesetzt, um schnell zwischen Haupt- und Reservegasversorgung umzuschalten.
T-PortDreifachKugelhahn: Unterstützt zwei Arbeitsmodi: ein in zwei Auslässe aufgeteilter Einlass oder zwei in einem Auslass kombinierte Einlässe. Es ermöglicht das Umschalten zwischen Befüllen und Entladen von Tanks, die abwechselnde Zirkulation heißer und kalter Medien in Wärmetauschern und die Zusammenführung von Doppelzuleitungen vor dem Mischen. In Chemikalien-Dosieranlagen erleichtern Kugelhähne mit T-Anschluss die abwechselnde Injektion von zwei chemischen Reagenzien, um in Kombination mit automatischen Steuerungssystemen eine präzise Dosierung zu erreichen.

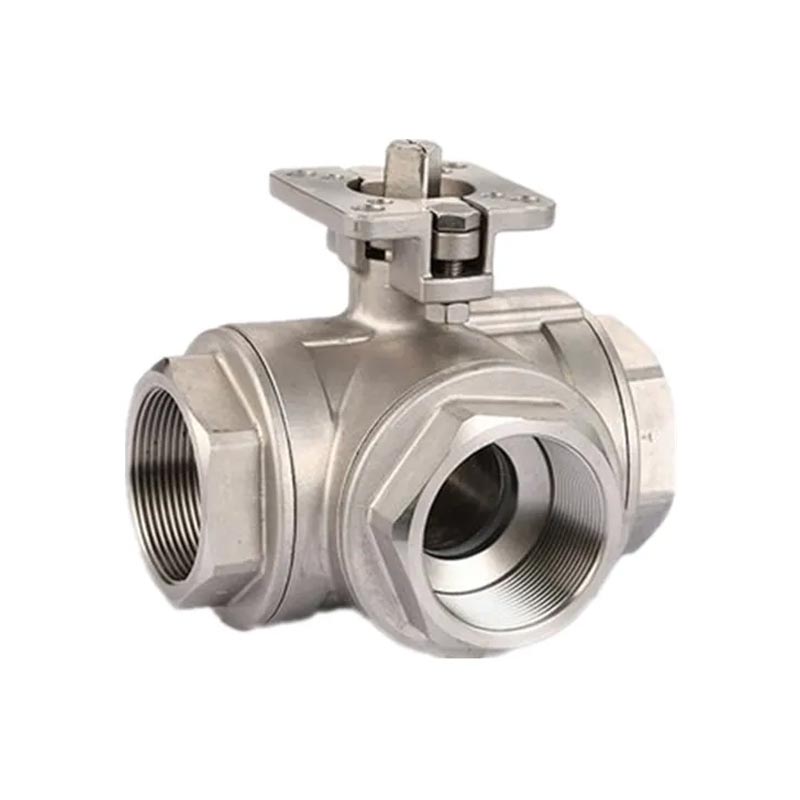

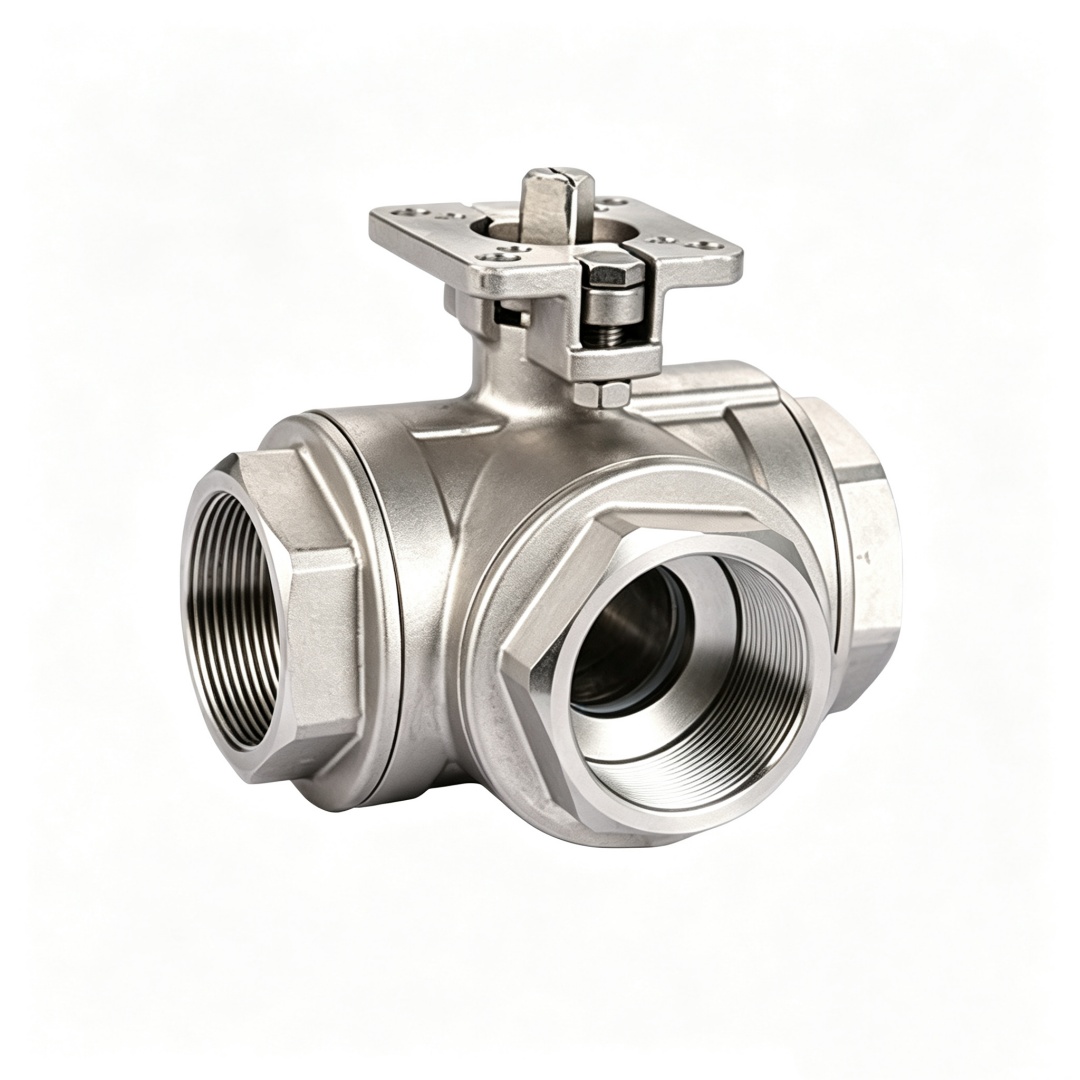

2. Die Oberseite dieses Dreiwege-Kugelhahns mit Innengewinde aus Edelstahl nimmt eine anHohe Direktmontageplattform nach ISO 5211-Standard. Die Flanschabmessungen des Montagepads passen perfekt zu denen pneumatischer und elektrischer Antriebe. Aktuatoren können ohne zusätzliche Halterungen oder Kupplungen direkt montiert werden, was die Einbautoleranzen drastisch reduziert und Bauraum spart.

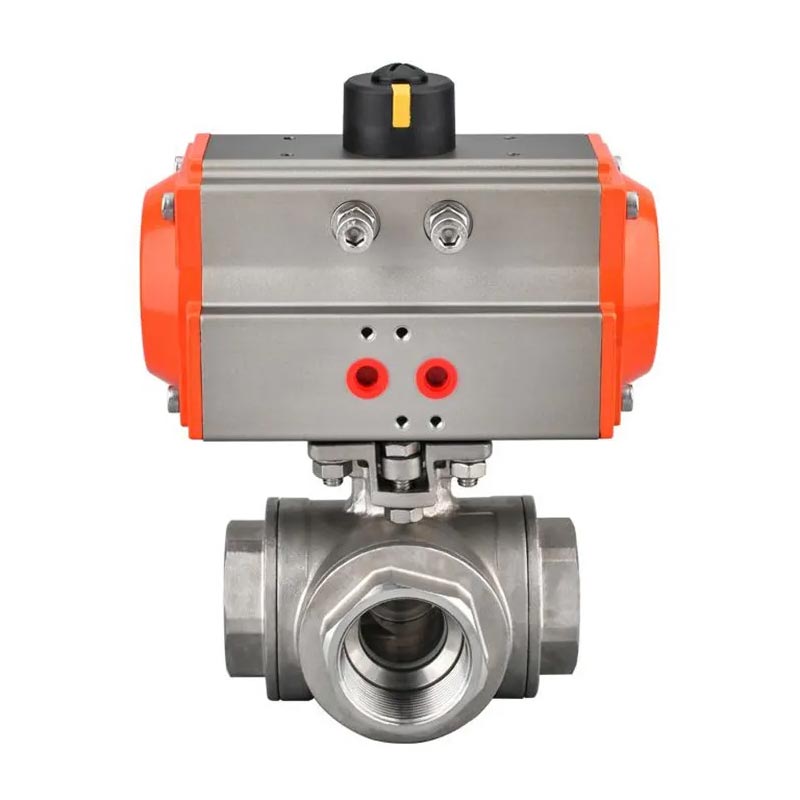

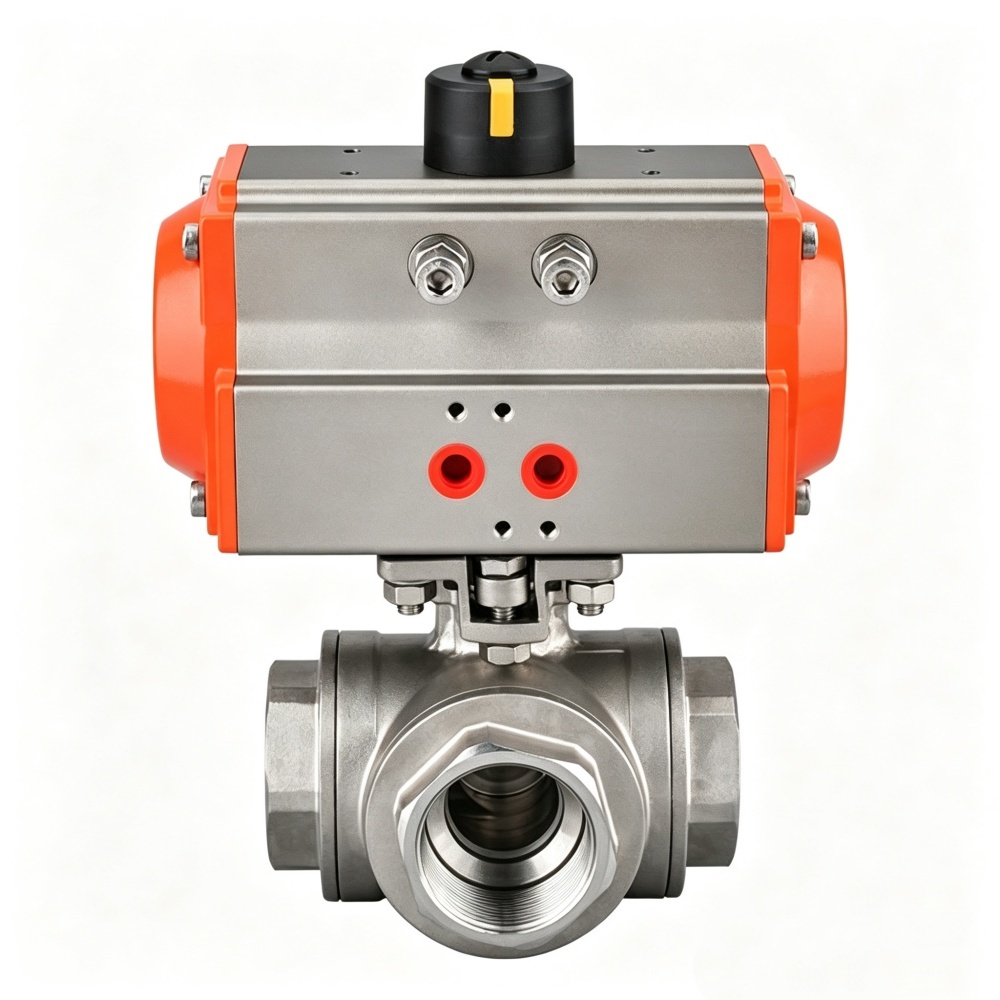

Das Ventil kann manuell über einen Griff gesteuert werden und kann optional auch mit pneumatischen oder elektrischen Antrieben ausgestattet werden, um eine ferngesteuerte Ein-/Aus-Steuerung zu ermöglichen.
Alle Ventile werden vor Verlassen des Werks einer Luftdichtheitsprüfung und einer Überprüfung der Gewindegenauigkeit unterzogen
Stellen Sie Materialzertifizierungen, Maßzeichnungen und Installationsanleitungen bereit
Unterstützung der globalen Marktzertifizierung (CE/ISO/RoHS usw.)
OEM/ODM/private Formenanpassungsdienste sind vollständig offen, um den Anforderungen verschiedener technischer Projekte gerecht zu werden
| Material der Hauptteile | ||
|---|---|---|
| NEIN | Teilename | Material |
| 1 | Körper | CF8M; CF8 |
| 2 | Motorhaube | CF8M; CF8 |
| 3 | Ball | CF8M; CF8 |
| 4 | Sitz | PTFE；PPL |
| 5 | Stängel | CF8M; CF8 |
| 6 | Verpackung | PTFE |
| 7 | Dichtung | PTFE |
| 8 | Stopfbuchsenmutter | CF8M; CF8 |
| 9 | Handhaben | CF8M; CF8 |
| 10 | Richtungstafel | Aluminium |
| 11 | Nuss | CF8M; CF8 |
| 12 | Schließvorrichtungen | CF8M; CF8 |
| 13 | Lederscheide | Plastik |
| Spezifikation | |
|---|---|
| Produktname | Dreiwege-/T-Kugelventil mit hoher Plattform |
| Modell | Q14F/Q15F |
| Nenndurchmesser | DN15~DN100 |
| Nenndruck | 1,6 MPa ~ 6,4 MPa/1000 WOG |
| Strukturtyp | Kugeltyp |
| Verbindungstyp | Flansch, Innengewinde |
| Arbeitstemperatur | ≤260 °C (-20 ~ 180 °C ~ 260 °C) |
| Aktionsweise | Manuell, elektrisch, pneumatisch |
| Körpermaterial | Stahlguss, Edelstahl |
| Designstandard | Chinesischer Standard; ANSI; JIS; LÄRM |
| Anwendungsmedien | Wasser, Öl, Gas, Flüssigkeit |
| Gewindetyp | G.NPT.BSPT.BSP.DIN259/2999 |
| Q14F Dreiwege-Kugelhahn aus Edelstahl mit Gewinde geeignet mittel | Wasser, Öl, Gas und einige korrosive Flüssigkeiten (W.O.G) |
A: Der L-Anschluss schaltet den Durchfluss zwischen zwei Auslässen um (gemeinsam für Pumpenbypass oder Probenehmerumschaltung). Der T-Anschluss ermöglicht die Aufteilung des Durchflusses von einem Einlass auf zwei Auslässe oder die Zusammenführung zweier Einlässe zu einem Auslass – ideal zum Befüllen/Entleeren von Tanks oder zur Filterduplexschaltung.
A: Der PTFE-Sitz ist bis 200 °C ausgelegt – geeignet für Sattdampf. Für Heißdampf über 200°C wählen Sie bitte unsere metallisch dichtende Ausführung.
A: NPT (USA), BSPT (Großbritannien/Australien), BSPP (Europa) und DIN2999 (Deutschland). Geben Sie bei der Bestellung den Gewindestandard an.
A: Ja – das CF8M-Gehäuse mit PTFE-Sitzen erfüllt die Hygieneanforderungen. Zusätzliche Oberflächenveredelung (Ra ≤ 0,8μm) und Passivierung auf Anfrage erhältlich.
