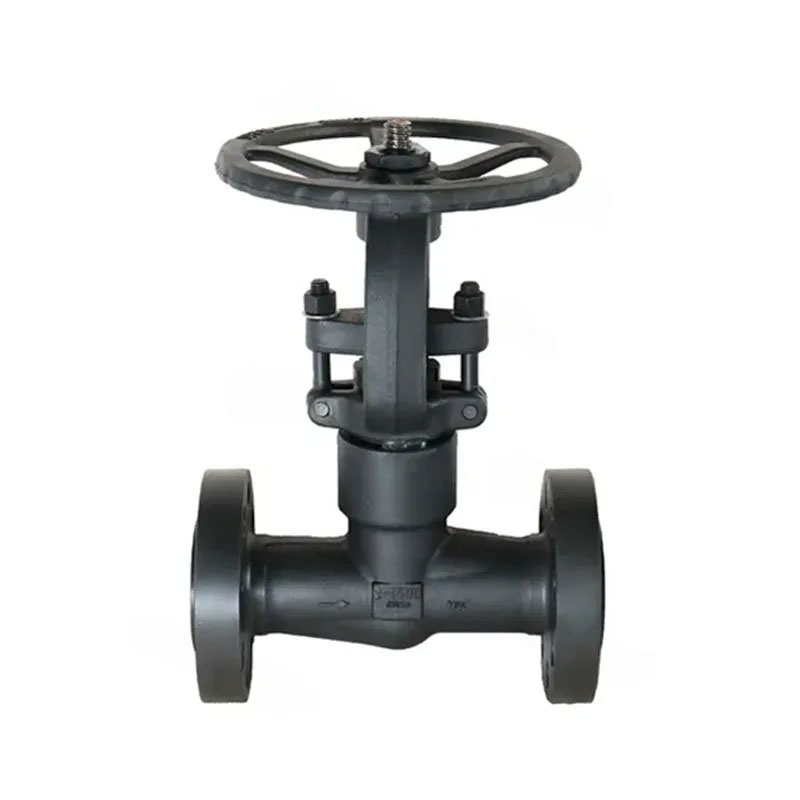

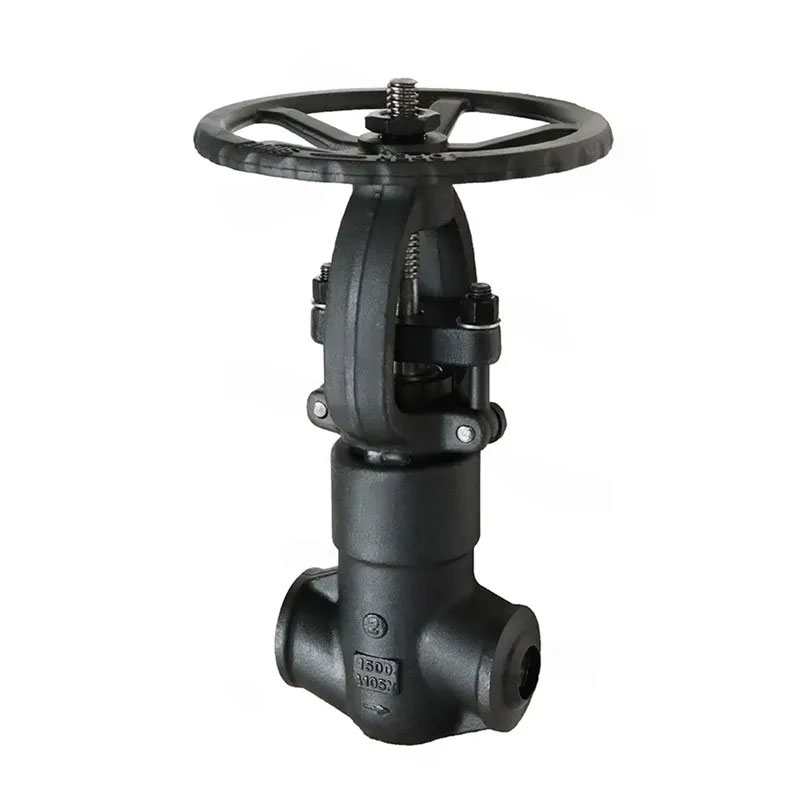

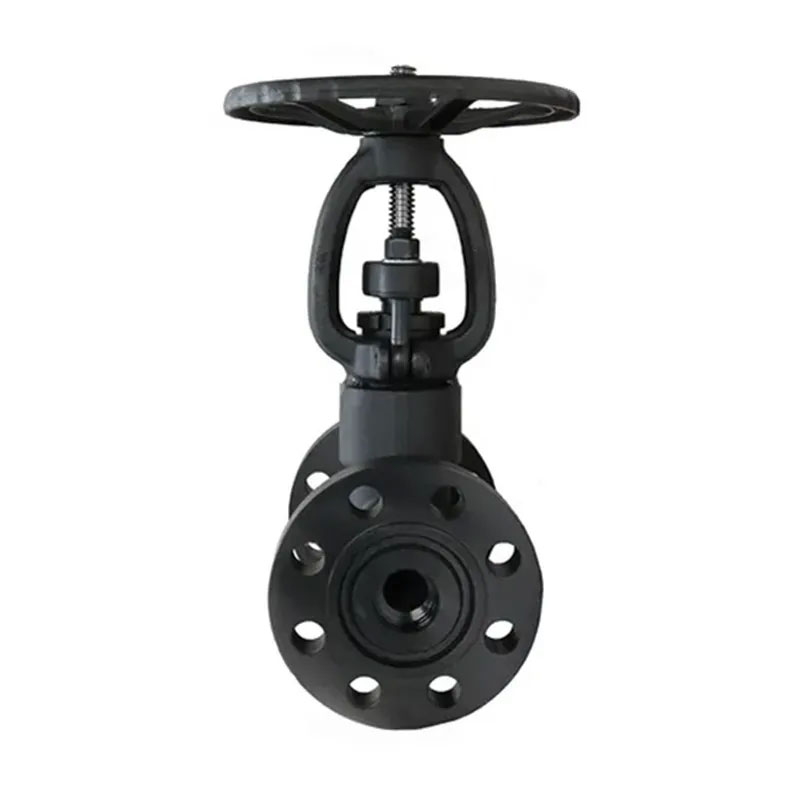

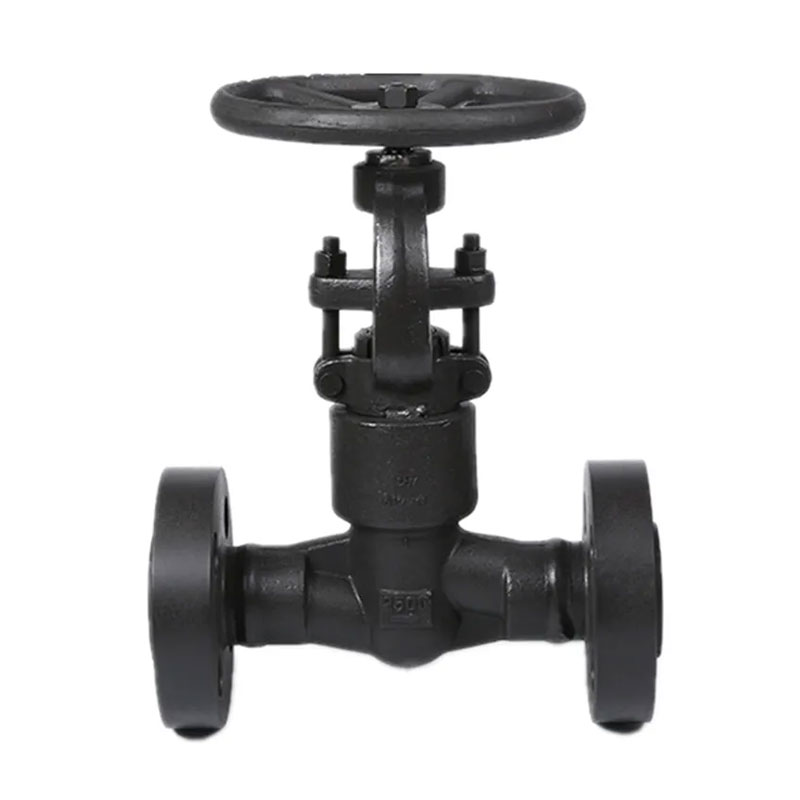

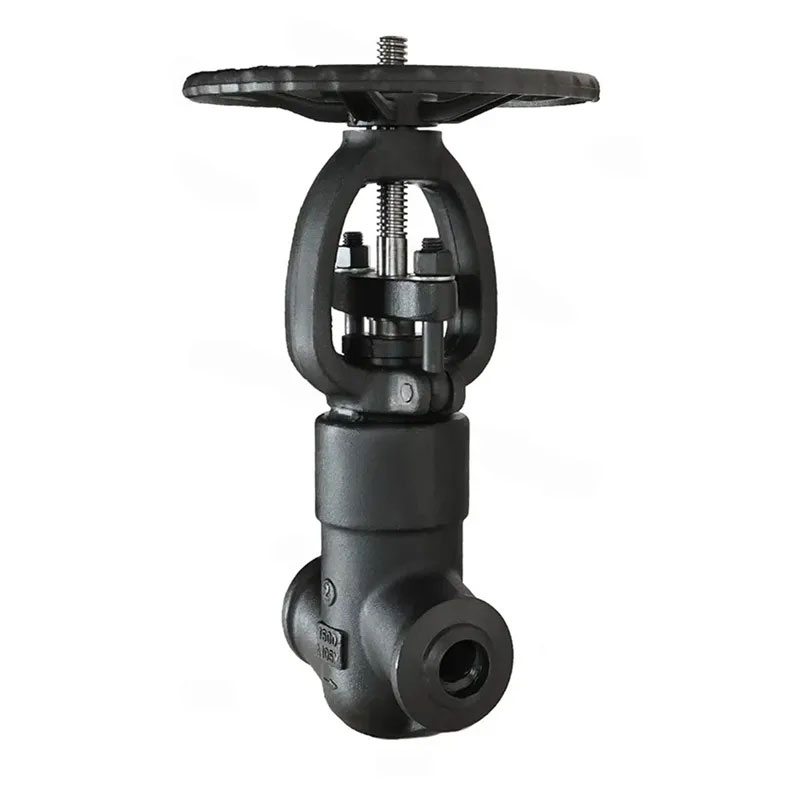

Das in China hergestellte mit Joepai geschmiedete Stahlflansch -Druckdichtungsventil erleichtert die Installation. Dieses Ventil wurde für die hohen Druckbedingungen entwickelt und ist ideal für Branchen wie Öl und Gas, Stromerzeugung und Petrochemikalien. In diesen Sektoren, in denen eine hohe Druckflüssigkeitskontrolle von entscheidender Bedeutung ist, sorgt der Druck des Ventils - Dichtungsdesigns für einen zuverlässigen Betrieb. Es kann auch unter extremen Druckunterschieden eine enge Dichtung aufrechterhalten, Lecks verhindern und die Sicherheit der Systeme sicherstellen. Dieses Globusventil bietet eine Auswahl an geschmiedeten Stahl A105N, F304 oder F316 Edelstahlmaterialien. A105N bietet eine hervorragende Stärke für allgemeine industrielle Anwendungen. F304 eignet sich für mäßig korrosive Umgebungen, während F316 eine verbesserte Korrosionsbeständigkeit in hochgradig aggressiven Umgebungen wie Chemiepflanzen und Meeresanlagen bietet. Diese Vielseitigkeit macht es an eine breite Palette von Branchen anpassbar.
1.Design - API 602 / BS 5352 / ASME B16.34
2. geben Sie Flansch - ASME B16.5
3.bw End - ASME B16.25
4.sw End - ASME B16.11
5. Umgedrehte Enden - ASME B1.20.1
6. Test - API598
7.Special-NACE MR-01-75
1. Alte Motorhaube, Schweißhaube oder Druckdichtung Motorhaube
2. Plug -Typ Disc/Conic Disc
3. Voller Hafen oder konventioneller Port
4. Outside Screw und Yoke (OS & Y), steigender Stamm
5. Erfüllte Motorhaube für kryogene Dienste
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 usw.
7.DIC und STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13cr.etc
8. Operation: Handrad
9.Offshore /Öl /Gas /Chemikalie /petrochemische Zellstoff /Papier /Wasser /Abwasser
/Marine
| Druck | 150 lb | 300 lb | 600 lb | 900 lb | 1500 lb | 2500 lb | |
| Kraftstest | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Versiegelungstests | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Lufttests | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NEIN | NAME | CS nach ASTM | Für ASTM | SS nach ASTM | |
| Typ A105 | Typ F22 | Typ F304 (l) | Typ F316 (l) | ||
| 1 | KÖRPER | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) |
| 2 | DICHTUNG | Wellblech SS+Graphit | SS+PTFE | ||
| 3 | BOLZEN | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | STIFT | A276 420 | A276 304 | ||
| 5 | Packdrüse | A276 410 | A182 F304 (l) | A182 F316 (l) | |
| 6 | BOLZEN | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | NUSS | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | NUSS | A276 410 | |||
| 9 | NUSS | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | Typenschild | Ss | |||
| 11 | Handrad | A197 | |||
| 12 | DRÜSE | A216 WCB | A351 CF8 | ||
| 13 | VERPACKUNG | Flexibler Graphit | Ptfe | ||
| 14 | MOTORHAUBE | A105 | A276 304 | A182 F304 (l) | A182 F316 (l) |
| 15 | STÄNGEL | A182 F6 | A182 F304 | A182 F304 (l) | A182 F316 (l) |
| 16 | SCHEIBE | A276 420 | A276 304 | A276 304 (l) | A276 316 (l) |
| 17 | MEDIUM | Wasser, Öl, Gas | Wasser, Öl, Gas | Säure, Wasser, Öl, Gas | |
| 18 | TEMPERATUR | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| GRÖSSE | S | L | T | W | H ≈ | Gewicht (kg) ≈ | ||||||
| ZOLL | Dn | Ansi | Er ist | 800 lb | 2500 lb | A n s i | Groß, bs | J i s | 800 lb | 2500 lb | ||
| NPI | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
