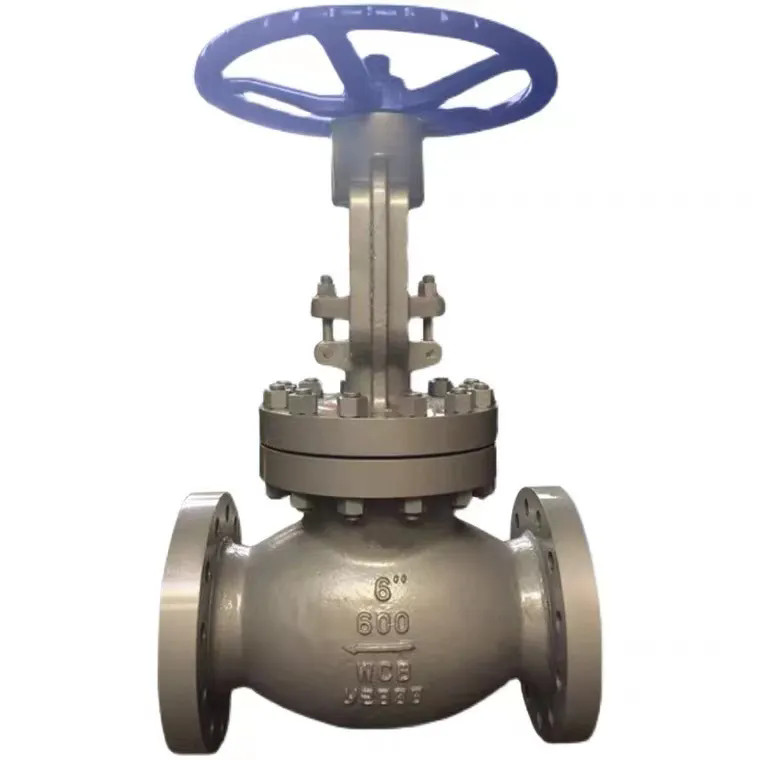

Das Versiegelungspaar von ANSI -Klasse 600 -LB -Stahl -Hochdruck -Globusventil in China Joepai besteht aus einer Ventilscheibendichtungsfläche und einer Ventilsitzdichtungsfläche. Der Ventilstamm treibt die Ventilscheibe dazu an, sich vertikal entlang der Mittellinie des Ventilsitzes zu bewegen. Die Öffnungshöhe des Globusventils ist während des Öffnungs- und Schließprozesses relativ klein, wodurch die Durchflussrate einfach eingestellt und mit einem breiten Bereich von Druckanwendungen leicht hergestellt und aufrechterhalten wird.
Im Vergleich zu einem weiteren häufig verwendeten Grenzventil in der industriellen Produktion ist das Gossenstahl-Globusventil strukturell einfacher und leichter herzustellen und zu warten. In Bezug auf die Lebensdauer ist die Dichtfläche des Gossen -Globusventils nicht leicht oder zerkratzt. Während des Ventilöffnungs- und Schließvorgangs gibt es kein relatives Gleiten zwischen der Ventilscheibe und der Basisdichtungsfläche, so Gießtes Stahlkugelventil hat einen kleinen Ventilscheibenhub und eine relativ geringe Höhe im Vergleich zu den Torventilen während des vollständig geschlossenen Vorgangs.
Konstruktion: BB-BG-Osandy
Betrieb: Handbuch, pneumatisch
Designstandard: API6D API600
Angesicht zu Angesichtsdimension: ASME B16.10
Flanschenden: ASME B16.5
Test und Inspektion: API 598
Spezial-NACE MR-01-75
Druckbewertung: Klasse: 150 lb-900lb
Spezifikation: 1/2 "-14"
Material: WCB, CF8, CF3
Standardflansche: ANSI
|
Hauptmaterial von Teilen
|
|
|
Körper, Motorhaube
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Stängel
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Stammnuss
|
Messing
|
|
Scheibe
|
ASTM A216 WCB
|
|
Sitz
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Handrad
|
ASTM A47
|
|
Dichtung
|
Graphit
|
|
Verpackung
|
Graphit
|
|
Globusventilstandard
|
|
|
Designstandard
|
6d Feuer/Feuer 600/Feuer 603
|
|
Von Angesicht zu Angesicht
|
ASME B16.10
|
|
Flanschstandard
|
ASME B16.5
|
|
Teststandard
|
API598
|
Dn
NPS
L
D
D1
D2
b
Z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
