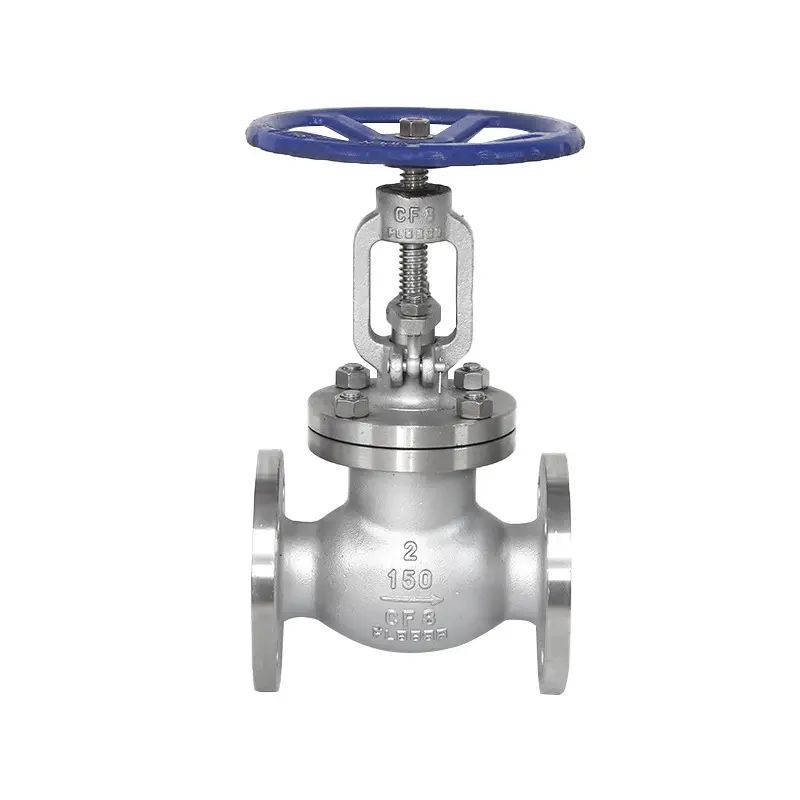

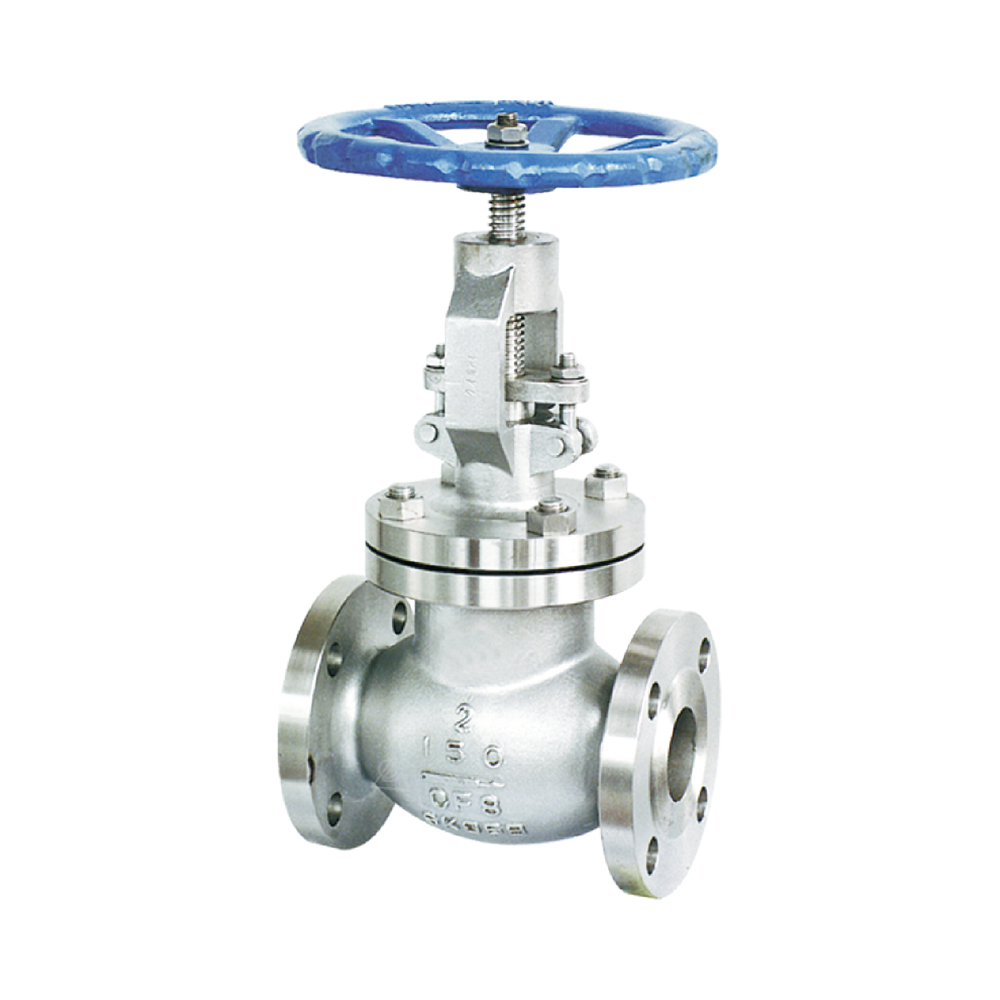

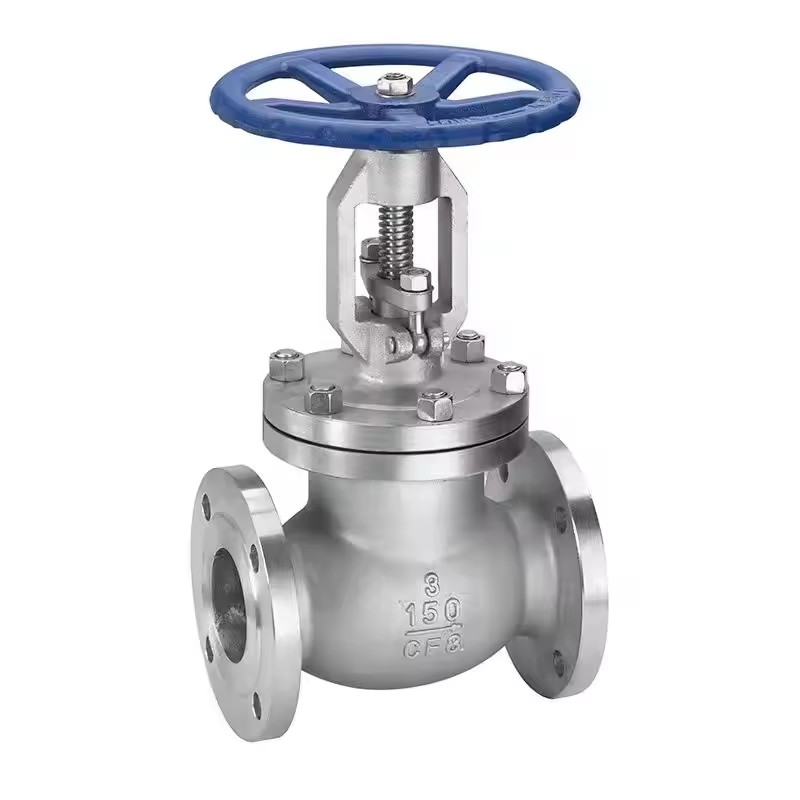

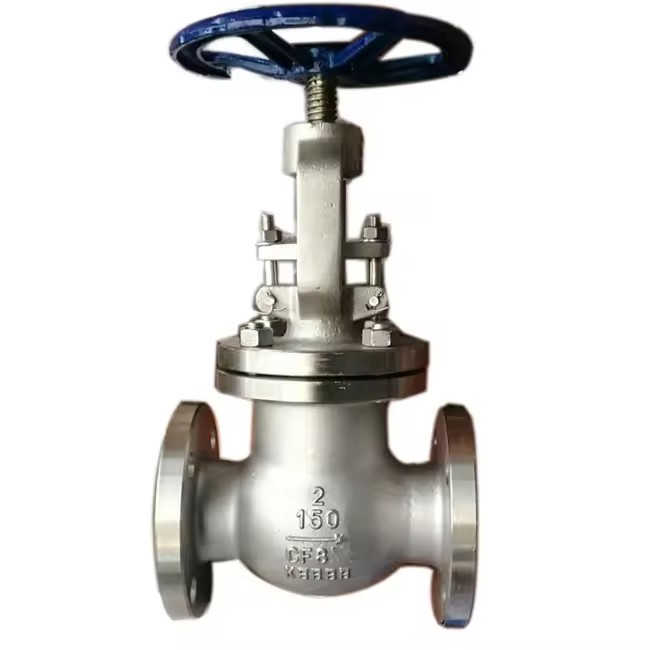

Edelstahl ANSI Flanschkugelventil mit Handrad

Joepai hochwertiges Edelstahl-ANSI-Flansch-Globe-Ventil mit Handrad als eines der wichtigsten Grenzventile spielt eine wichtige Rolle in der Luft- und Raumfahrtindustrie. Als wichtiger Bestandteil der Luft- und Raumfahrtgeräte erzielen die Globusventile Funktionen wie mittlerer Transport, Abschlusses und Regulierung. Ihre Versiegelungsleistung wirkt sich direkt auf den sicheren und zuverlässigen Betrieb der Luft- und Raumfahrtausrüstung aus. Die Untersuchung der Einflussfaktoren und Gesetze der Versiegelungseigenschaften typischer Globusventile hat eine Bedeutung für das strukturelle Design von Ventilversiegelungspaaren und verbessert damit die Versiegelungsleistung und Zuverlässigkeit von Ventilen.

A351 CF8 Flanhed Globe Ventil mit Handradfunktion:

(1) Globusventile haben eine einfachere Struktur als die Tortenventile und sind leichter herzustellen und zu warten.

(2) Die Versiegelungsfläche ist nicht leicht zu tragen oder zu zerkratzt, mit einer guten Versiegelungsleistung. Es gibt kein relatives Gleiten zwischen der Ventilscheibe und der Ventilkörperdichtungsfläche beim Öffnen und Schließen. Daher sind Verschleiß und Kratzer nicht schwerwiegend, die Dichtungsleistung ist gut und die Lebensdauer ist lang.

(3) Beim Öffnen und Schließen ist der Ventilscheibenhub klein, sodass die Höhe des Globusventils kleiner als die des Gate -Ventils ist, aber die strukturelle Länge ist länger als die des Gentorventils.

(4) Das Eröffnungs- und Schlussdrehmoment ist groß, der Eröffnungs- und Abschlussprozess ist mühsam und die Öffnungs- und Schließzeit ist relativ lang.

(5) Die Flüssigkeitsbeständigkeit ist aufgrund der gewundenen Mediumkanäle im Ventilkörper hoch, was zu einer hohen Flüssigkeitsbeständigkeit und einem hohen Stromverbrauch führt.

(6) Wenn der Nenndruck -PN der mittleren Durchflussrichtung ≤ 16 MPa beträgt, wird er im Allgemeinen zum Fluss stromabwärts fließen und das Medium fließt von unterhalb der Ventilscheibe nach oben; Wenn der Nenndruck -PN ≥ 20 mPa beträgt, wird im Allgemeinen der Rückstrom verwendet, und das Medium fließt von der Ventilscheibe nach unten, um die Versiegelungsenergie zu erhöhen. Beim Gebrauch kann das Medium des Schaltventils nur in eine Richtung fließen und die Flussrichtung nicht ändern.

(7) Die Ventilscheibe wird oft erodiert, wenn sie vollständig geöffnet ist.

Die Achse des Stammes des Globusventils ist senkrecht zur Dichtfläche des Ventilsitzes. Der Ventilstamm hat einen relativ kurzen Öffnungs- oder Schlussschlag und eine sehr zuverlässige Schnittwirkung, wodurch er als Medium zum Schneiden, Regulieren und Drossel für die Verwendung geeignet ist.

Testdruck (MPA)

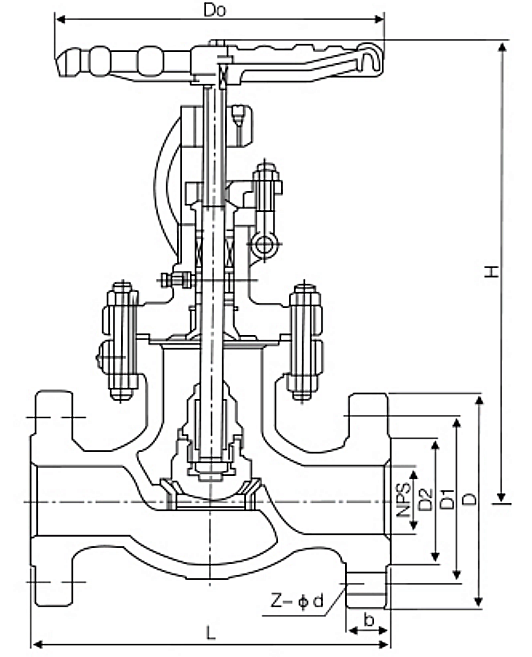

150lb Dimension:

300 -lb -Dimension
