In Pumpen und verschiedenen hydraulischen und pneumatischen Systemen,Fünfwege-RückschlagventileUndFünf-Wege-Anschlüssesind zwei entscheidende Funktionskomponenten. Sie arbeiten zusammen, um effiziente, sichere und kompakte Flüssigkeitskontrolleinheiten zu schaffen. Die folgende Analyse befasst sich mit ihren Funktionsprinzipien, Funktionsmerkmalen und typischen Anwendungsszenarien.
Hierbei handelt es sich um ein Ventilgerät, das die unidirektionale Rückschlagventilfunktion mit der Verteilung über mehrere Schnittstellen integriert. Ein einziger Ventilkörper vereint den Hauptdurchgang (Einlass und Auslass) und mehrere Hilfsschnittstellen, typischerweise einschließlich Schnittstellen für Manometer, Drucksensorschalter und Lufttanks. Dies vereinfacht die Rohrleitungskonstruktion am Pumpenauslass erheblich, spart Installationsraum und reduziert potenzielle Leckagestellen. Sein Herzstück ist ein eingebautes Rückschlagventil, das normalerweise durch eine Feder und Mediendruck gesteuert wird. Seine Hauptfunktion besteht darin, den Medienrückfluss zu verhindern und Geräte wie Wasserpumpen zu schützen.
Öffnen: Wenn der Mediendruck am Einlass die Federvorspannkraft übersteigt, drückt der Druck die Scheibe vom Ventilsitz weg, das Ventil öffnet und das Medium fließt nach vorne.
Schließen: Wenn der Eingangsdruck abfällt oder sich der Ausgangsdruck umkehrt, drückt die Federkraft die Scheibe schnell zurück zum Ventilsitz, wodurch eine dichte Abdichtung entsteht und ein Medienrückfluss wirksam verhindert wird.
Aufgrund seiner federunterstützten Ventilkernstruktur überwindet es die Einschränkungen herkömmlicher Hubrückschlagventile hinsichtlich der Durchflussrichtung, bietet Vielseitigkeit für den vertikalen oder horizontalen Einbau und erleichtert die Gestaltung der Rohrleitungsanordnung von Pumpstationen erheblich.
In Pumpensystemen spielt das Fünfwege-Rückschlagventil eine unverzichtbare Sicherheitsfunktion:
Verhinderung von Medienrückfluss und Schutz vor Wasserschlägen: Wenn die Wasserpumpe plötzlich stoppt, verhindert sie, dass unter hohem Druck stehende Flüssigkeit in der Rohrleitung zurückfließt und auf das Pumpenlaufrad prallt, wodurch die Kernkomponenten der Pumpe geschützt werden.
Aufrechterhaltung des Rohrleitungsdrucks: Verhindert den Medienrückfluss in der Druckleitung und hilft dem System, den erforderlichen Druck bei intermittierendem Pumpenbetrieb aufrechtzuerhalten, wodurch häufige Pumpenstarts reduziert werden. Isolierende Backup-Systeme: In Parallelsystemen mit mehreren Pumpen verhindert es, dass Medien von der Arbeitspumpe in die Rohrleitung der Backup-Pumpe fließen, wodurch sichergestellt wird, dass der Backup-Pfad immer verfügbar ist.

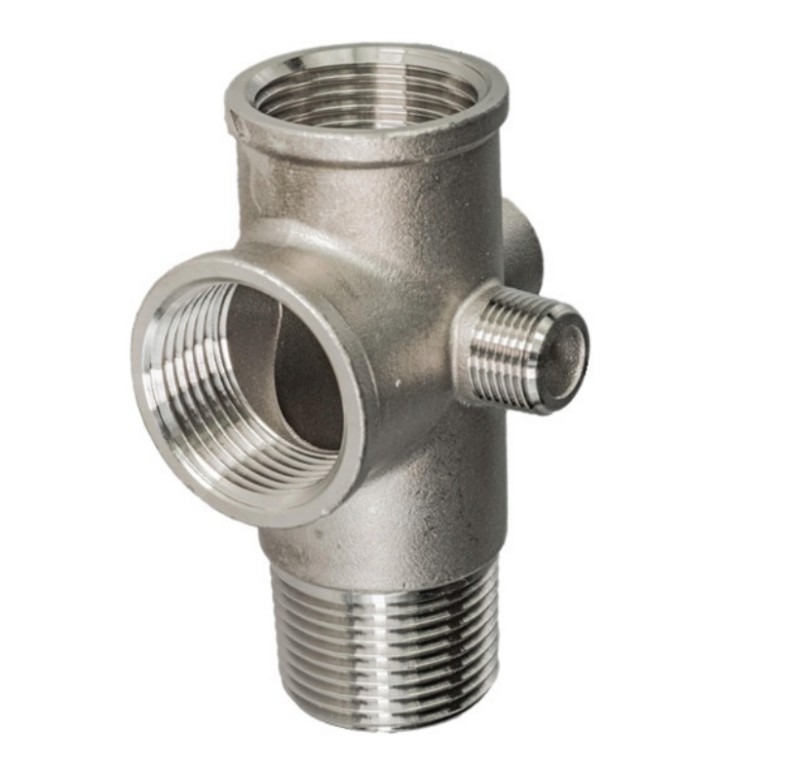

A Fünf-Wege-Steckerist eine integrierte Rohrverschraubung mit fünf Anschlussanschlüssen. Es handelt sich um einen Rohrverbinder mit einer inneren Hohlstruktur und hat keine Ventilfunktion. Seine Hauptfunktion besteht darin, Flüssigkeiten zu verteilen oder mehrere Geräte zu verbinden und so einen kompakten, multifunktionalen Verteilungs- und Sammelpunkt zu bilden.
Als integrierte Mehrpunkt-Rohrverschraubung dient es zur Verteilung von Flüssigkeiten von einer einzigen Quelle zu mehreren verschiedenen Zielorten oder zur Kombination mehrerer Abzweigungen. Es handelt sich um einen rein physikalischen Kanal, der den Flüssigkeitszustand weder verändert noch kontrolliert. Es eignet sich für Szenarien, in denen die Flüssigkeit aus der Hauptleitung zu mehreren parallelen Geräten (z. B. mehreren Instrumenten oder mehreren Abzweigungen) geleitet werden muss oder um Verbindungspunkte für vorübergehende Anforderungen wie Pumpentests, Spülungen und Bypass bereitzustellen.
In einer kompakten Steuereinheit für den Pumpenausgangsdruck können Sie Folgendes sehen:

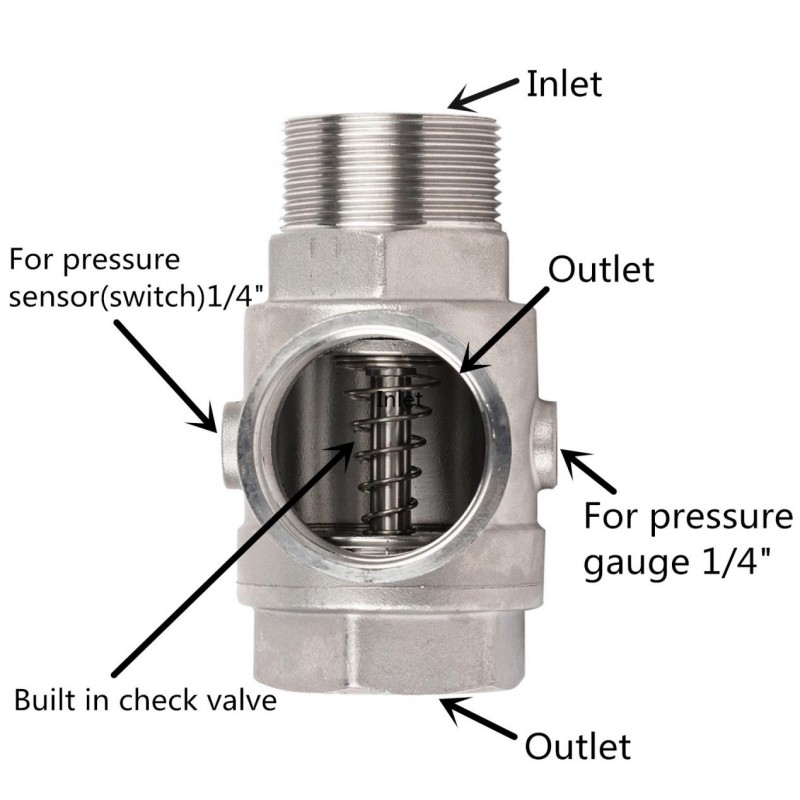

Hauptrohrleitung: Das Auslasshauptrohr der Pumpe (z. B. 1 Zoll) wird an einen Hauptanschluss des Fünfwegeanschlusses angeschlossen.
Sicherheitsschutz: Ein 1-Zoll-Innengewinde-Rückschlagventil ist stromabwärts der Hauptleitung (am anderen gegenüberliegenden Hauptanschluss des Fünfwege-Anschlussstücks) installiert, um einen Rückfluss des stromabwärtigen Drucks zu verhindern.
Systemsteuerung: Ein Drucksensorschalter ist an einem 1/4-Zoll-Anschluss des Fünf-Wege-Anschlusses installiert, um den Systemdruck zu überwachen. Wenn der Druck den eingestellten Wert erreicht, kann der Schalter automatisch den Start und Stopp der Pumpe steuern und so eine Systemautomatisierung und einen Überlastschutz erreichen.
Visuelle Überwachung: An einem weiteren 1/4-Zoll-Anschluss des Fünf-Wege-Anschlusses ist ein Manometer installiert, das dem Bediener in Echtzeit intuitive Systemdruckwerte liefert.
Expansion oder Druckentlastung: Der fünfte Anschluss kann zum Anschluss eines Sicherheitsventils, Druckentlastungsventils oder als zusätzliche Backup-Überwachungsschnittstelle verwendet werden.
Die wesentlichen Unterschiede zwischen den beiden Produkten sind folgende:
| Besonderheit | Fünfwege-Rückschlagventil | Fünf-Wege-Stecker |
| Kernfunktion | Rückschlagventilfunktion + Schnittstellenverteilung (Funktionsintegration) | Reine Rohrverbindung und -umleitung (keine Steuerfunktion) |
| Interne Struktur | Eingebauter Ventilkern, Feder und andere Rückschlagventilmechanismen | Hohlraum, keine beweglichen Teile |
| Hauptfunktion | Verhindert Medienrückfluss, schützt Geräte, integriert Überwachungsschnittstellen | Ermöglicht die Flüssigkeitsverteilung von einem Pfad auf mehrere Pfade oder die Zusammenführung mehrerer Pfade zu einem |
| Systemrolle | Kritische Sicherheits- und Kontrollkomponente | Rohrverbindungs- und Verteilerkomponente |
| Installationsort | Normalerweise an der Hauptleitung am Pumpenauslass befestigt | Flexibler Standort je nach Umleitungsbedarf |
Hochintegriert, platzsparend: Kombiniert die Verbindungspunkte mehrerer Funktionskomponenten in einem kompakten Anschluss, was die Rohrverlegung erheblich vereinfacht und die Systemstruktur kleiner und übersichtlicher macht.
Einfache Installation und Wartung: Das gesamte Überwachungs- und Steuerungszubehör ist zentral angeordnet, was die Installation, Fehlerbehebung und tägliche Inspektion erleichtert.
Umfassende Funktionalität: Erfüllt gleichzeitig mehrere Funktionen an einem Knoten, einschließlich Ein-/Aus-Steuerung des Hauptkanals, Anti-Rückfluss, automatische Druckregelung und Druckvisualisierungsüberwachung.
Reduzierte Leckagestellen: Im Vergleich zur Verwendung mehrerer T-Stücke und gerader Steckverbinder werden durch die Verwendung eines einzelnen Fünf-Wege-Steckers potenzielle Leckagestellen erheblich reduziert und die Systemzuverlässigkeit verbessert.
Basierend auf den Kernanforderungen Ihres Pumpensystems können Sie Folgendes auswählen:
Wenn Sie einen Wasserrückfluss verhindern, die Pumpe schützen und Manometer und Druckschalter zentral installieren möchten, um die Verrohrung zu vereinfachen, sollten Sie sich für ein Fünfwege-Rückschlagventil entscheiden. Dies ist eine standardmäßige, effiziente und sichere Pumpensystemkonfiguration.
Wenn Sie bereits über ein separates Rückschlagventil verfügen oder das System ohne besondere Bestellanforderungen nur einen einzelnen Flüssigkeitsstrom gleichmäßig auf mehrere Zweige verteilen muss, ist ein Fünf-Wege-Anschluss wirtschaftlicher und direkter.
Bei der Auswahl dieser Produkte müssen Sie das entsprechende Material (z. B. Messing, Edelstahl) und das entsprechende Modell auf der Grundlage der Eigenschaften der Systemmedien (Korrosivität, Temperatur), des Arbeitsdrucks und der Anschlussstandards (z. B. Gewindespezifikationen BSPT, BSP, NPT) auswählen.
Kurz gesagt, diese beiden Produkttypen sind zwar klein, aber unverzichtbare Schlüsselkomponenten für den Aufbau eines reaktionsschnellen, sicheren und clever konzipierten Pumpensystems. Durch ein ausgeklügeltes Design verwandeln sie komplexe Fluidsteuerungslogik in eine einfache und zuverlässige physikalische Realität.
