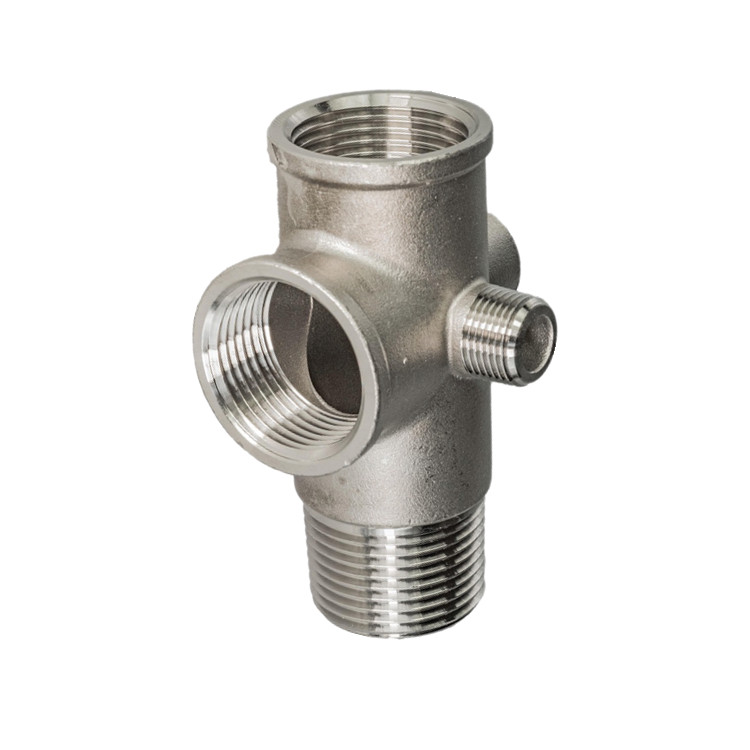

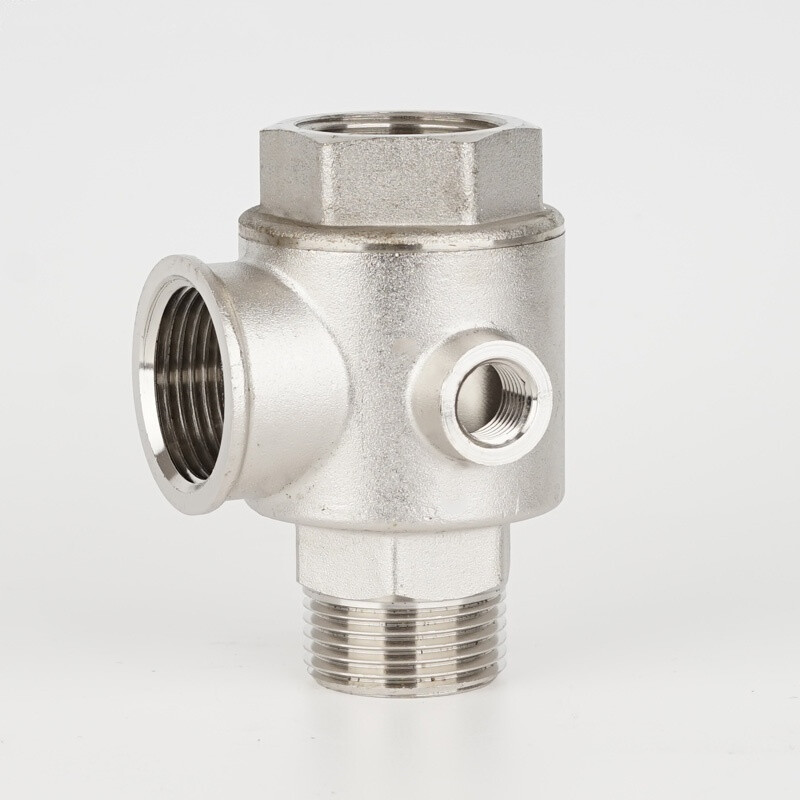

5-Wege-Rückschlagventil aus Edelstahl

Das 5-Wege-Rückschlagventil aus Edelstahl ist ein kompaktes Ventil, das eine Rückschlagventilfunktion mit mehreren Instrumentenschnittstellen integriert.  Neben Pumpensystemen eignet sich dieses hochintegrierte, platzsparende Design auch für viele andere Fluidsysteme, die eine Rückflussverhinderung und eine zentrale Drucküberwachung erfordern.  Beispielsweise verhindert es in Flüssigkeitstransportleitungen in der Chemie-, Erdöl-, Pharma- und Lebensmittelindustrie eine versehentliche Vermischung oder einen Rückfluss von Flüssigkeiten zwischen verschiedenen Medien oder Prozessabschnitten, und die integrierten Schnittstellen erleichtern die Installation von Druckmessgeräten und Sensoren für eine zentrale Überwachung; in den Hydraulikölkreisläufen von Maschinenbau, metallurgischen Geräten und Spritzgussmaschinen sorgt es für einen unidirektionalen Fluss des Hydrauliköls, stabilisiert den Systemdruck und schützt Kernkomponenten wie Pumpen; Sein kompaktes Design ist ideal für begrenzten Platz in der Ausrüstung.

Produktmerkmale

Das 5-Wege-Rückschlagventil aus Edelstahl, auch Fünf-Wege-Rückschlagventil oder Rückschlagventil genannt, verbessert aufgrund seiner integrierten Funktionalität die Korrosionsbeständigkeit, Festigkeit und Hygiene durch die Verwendung von Edelstahl erheblich und erweitert so seinen Anwendungsbereich. Unter Beibehaltung der Funktion „Rückschlagventil + Multiport-Schnittstelle“ wird es langlebiger und sauberer. Zu den Vorteilen des von Joepai hergestellten 5-Wege-Rückschlagventilkerns gehören:

Ausgezeichnete Korrosionsbeständigkeit: Es widersteht Korrosion durch Dampf, schwache Säuren und Basen, verschiedene Chemikalien und Meerwasserumgebungen und bietet eine Lebensdauer, die weit über der von Messingventilen liegt.

Hohe Festigkeit und Haltbarkeit: Es hält höheren Systemdrücken (normalerweise PN16/PN25 und bis zu PN40 oder höher) und Druckstößen stand.

Überragende Hygieneleistung: Die glatte Oberfläche verhindert Bakterienwachstum und ist leicht zu reinigen und zu desinfizieren. Durch Hochglanzpolieren oder elektrolytische Polierbehandlung kann es Lebensmittel- oder Hygienestandards erfüllen.

Großer Temperaturbereich: Geeignet für Hochtemperaturdampf oder Niedertemperaturmedien.

Schnittstellenbeschreibung

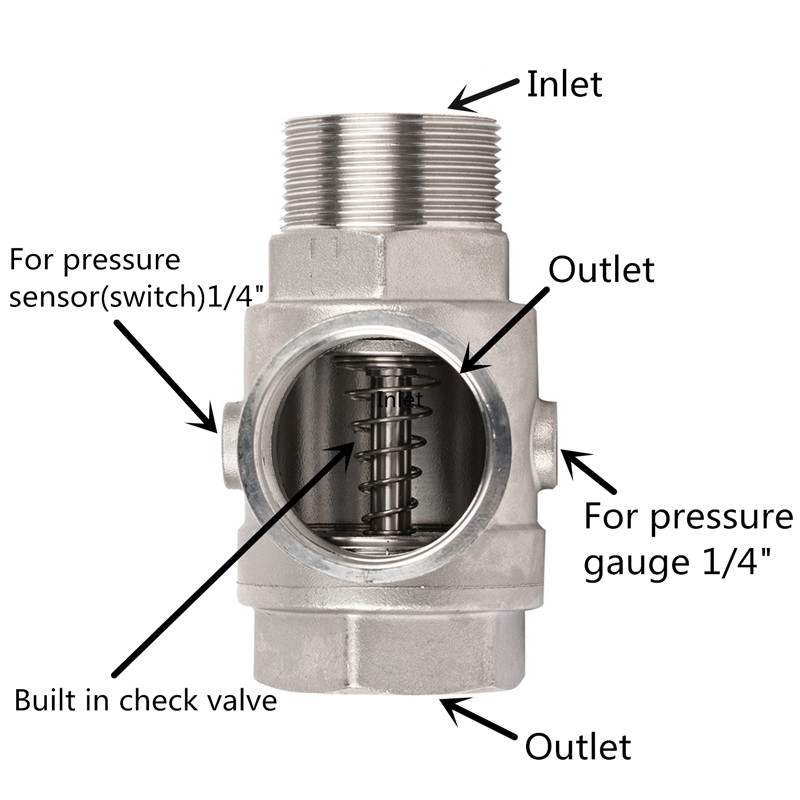

Das Fünfwege-Rückschlagventil hat 5 Anschlüsse; Im Folgenden finden Sie eine kurze Beschreibung der Anwendung jedes Ports.

Hauptteilematerialien

Gehäuse:Edelstahlguss ASTM A 351 CF8 / SS 304; Edelstahl ASTM A 351 CF8M / SS 316;

Scheibe:Edelstahlguss ASTM A 351 CF8 / SS 304; Edelstahl ASTM A 351 CF8M / SS 316;

Vorbau: Edelstahl 304/316

Feder: Edelstahl 304/316

O-Ring:Viton

Technische Spezifikationen

Nenndurchmesser: 1"~2" (DN25 bis DN50)

Nenndruck: PN16 bis PN25 (1,6 MPa ~ 2,5 MPa)

Arbeitstemperatur: -20℃ bis 232℃

Gewindestandard: BSP(G),BSPT(Rc),NPT

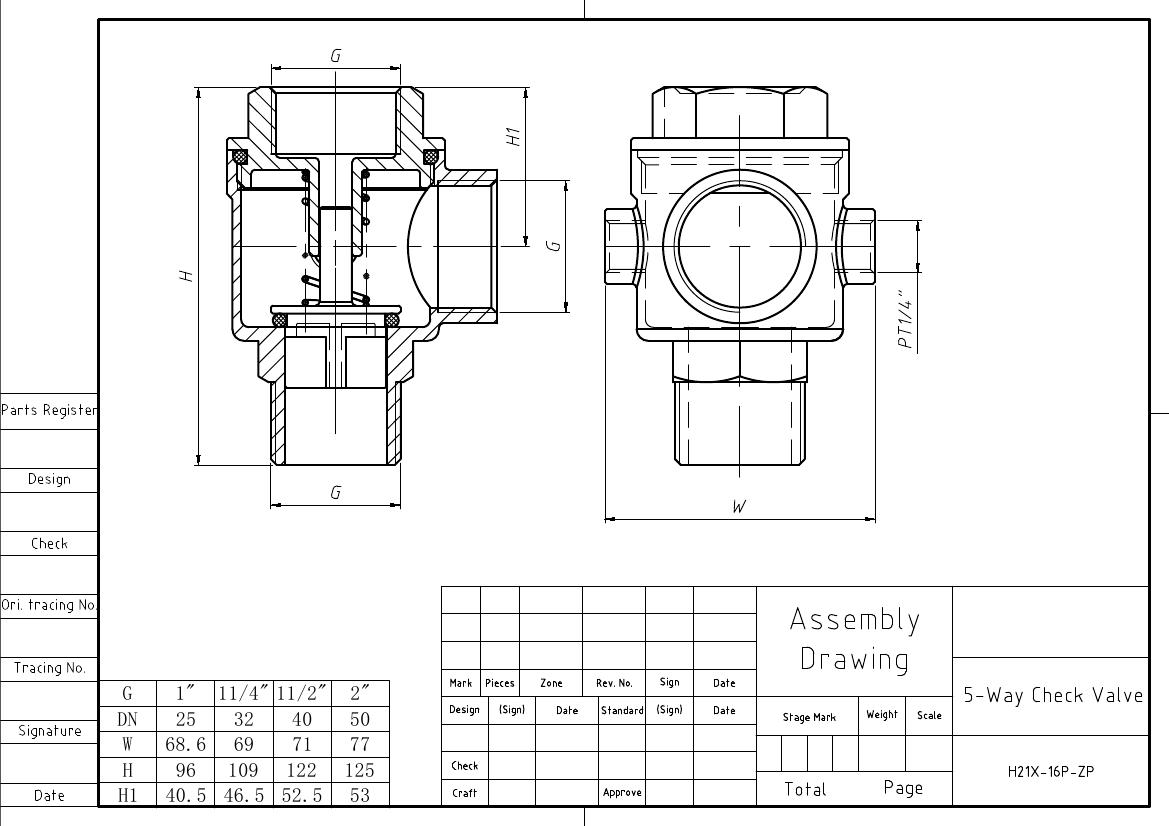

Zeichnung

Anpassungen basierend auf bereitgestellten Designs werden unterstützt.

Warum sollten Sie sich für ein 5-Wege-Rückschlagventil aus Edelstahl entscheiden?

Die Wahl eines integrierten 5-Wege-Rückschlagventils aus Edelstahl ist von entscheidender Bedeutung, da es systematisch Abhilfe schafftvier Kernschmerzpunkteherkömmlicher separater Installationen und ermöglicht so ein Mehrkompakt, zuverlässig, wirtschaftlich und professionellFluidsystemdesign.

Integriertes Design:Ein einziger Ventilkörper ersetzt alle separaten Komponenten, was bis zu 70 % des Installationsraums spart und zu einer sauberen und modularen Pumpeneinheit oder einem Geräteschrank führt.

Minimierte Verbindungspunkte:Durch Präzisionsbearbeitung und Tests werden mehrere potenzielle Leckstellen in ein einziges Ventilgehäuse integriert, wodurch das Risiko von Lecks an der Quelle erheblich reduziert wird.

Einbaufertig und wartungsfreundlich:Alle funktionalen Verbindungen werden mit einer einzigen Installation hergestellt, wodurch mindestens 50 % der Installationszeit eingespart werden. Im Fehlerfall muss nur der einzelne integrierte Ventilkörper ausgetauscht werden, was zu einer äußerst effizienten Wartung führt.

Umfassendes Upgrade mit Edelstahlmaterial:Es ist korrosionsbeständig, hochfest und hochrein und kann anspruchsvolle Arbeitsbedingungen wie in der Lebensmittel-, Chemie-, Schifffahrts- und Hochtemperaturtechnik bewältigen, wodurch das Ventil von einer Allzweckkomponente zu einer kritischen Hochleistungskomponente aufgewertet wird.
