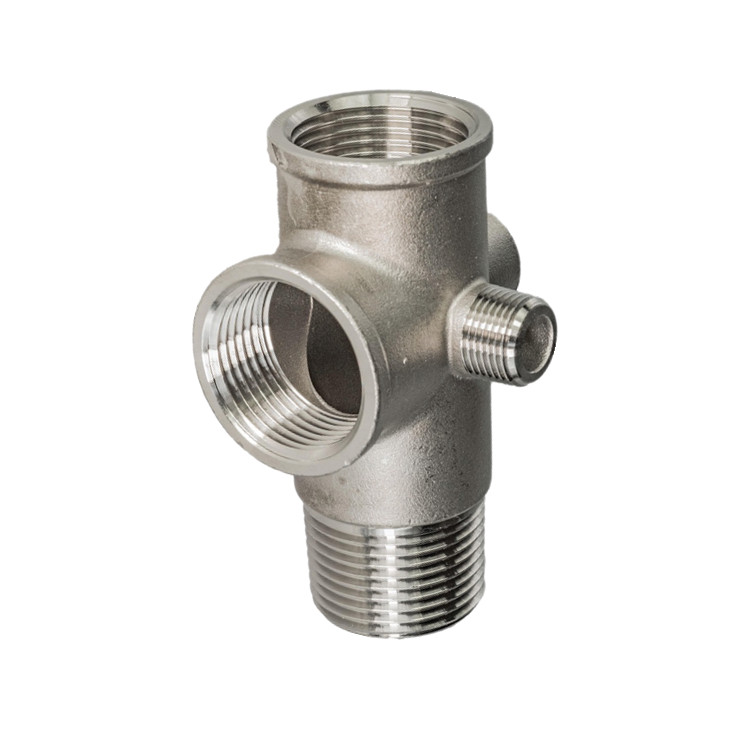

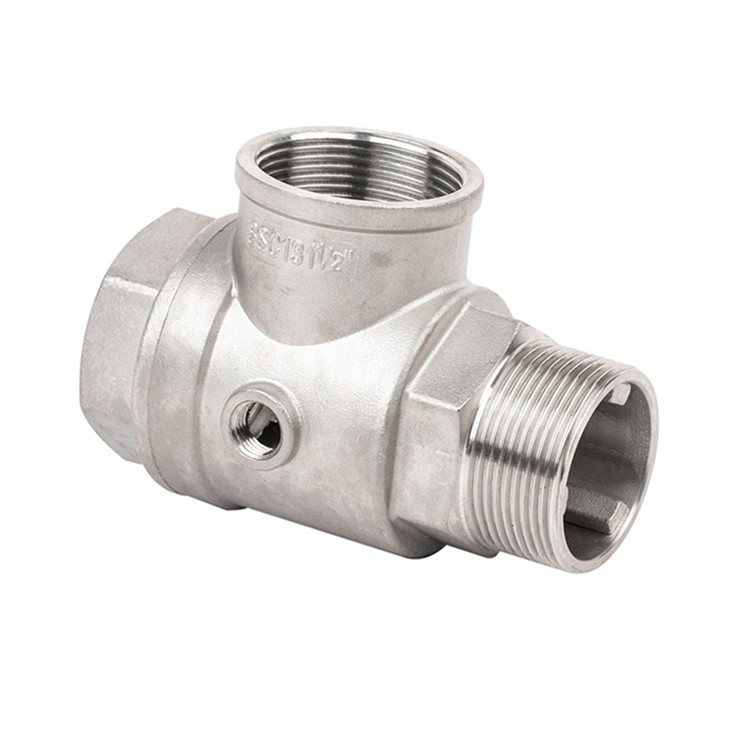

Fünfwege-Anschluss aus Edelstahl ohne Rückschlagventil

Das Hauptmerkmal des von Joepai Factory hergestellten Fünf-Wege-Steckers aus Edelstahl ohne Rückschlagventil besteht darin, dass der Ventilkörper selbst über fünf Anschlüsse verfügt: 1 Zoll weiblich x 1 Zoll weiblich x 1 Zoll männlich x 1/4 Zoll weiblich x 1/4 Zoll männlich. Es handelt sich um eine reine Verbindungskomponente mit einem inneren Hohlkanal und ohne bewegliche Teile und verfügt über keine Steuerfunktionen wie Rückschlagventil oder Regulierung. Sein einziger Zweck besteht darin, Flüssigkeiten zu sammeln oder zu verteilen. Bei einer kleinen Pumpensystem-Steuereinheit fungiert der Fünf-Wege-Stecker als kompakte Einheit integrierte Montageplattform, die alle wichtigen Überwachungs- und Schutzkomponenten vereint.

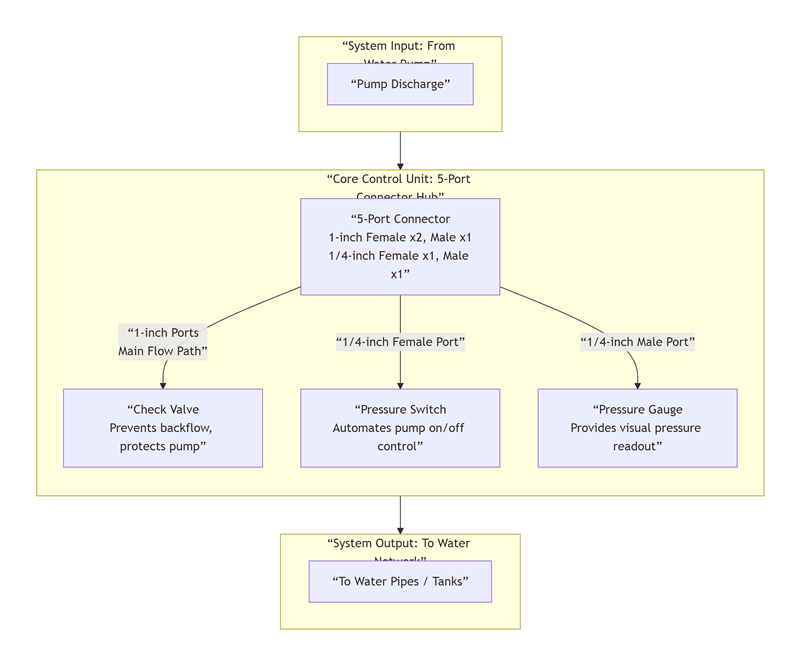

Details zur Systemzusammensetzung:

Fünf-Wege-Anschluss: Das Kerngerüst des Systems verbindet alle Komponenten zu einem Ganzen, minimiert Rohrverbindungen und verringert das Leckagerisiko.

Schnittstellen: 1-Zoll-Innenanschluss (Wassereinlass), 1-Zoll-Außenanschluss (Wasserauslass), weiterer 1-Zoll-Innenanschluss (zum Anschluss eines Rückschlagventils), 1/4-Zoll-Innenanschluss (zum Anschluss eines Druckschalters), 1/4-Zoll-Außenanschluss (zum Anschluss eines Manometers).

Hauptdurchgang (Einlass und Auslass): Verbindet den Pumpenauslass mit dem Rohr, das zum Wasserpunkt führt, und ist der Hauptströmungsweg des Mediums.

1-Zoll-Rückschlagventil: Dies ist der „Sicherheitsschutz“ des Systems. Es verhindert einen Wasserrückfluss, wenn die Pumpe stoppt, vermeidet Wasserschläge und eine Rückwärtsdrehung des Pumpenlaufrads und ist für den Schutz der Pumpe von entscheidender Bedeutung.

1/4-Zoll-Druckschalter: Dies ist das „automatische Gehirn“ des Systems. Es überwacht den Systemdruck, startet die Pumpe, wenn der Druck unter den eingestellten unteren Grenzwert fällt, und stoppt die Pumpe, wenn er den oberen Grenzwert erreicht, wodurch ein vollautomatischer Betrieb erreicht wird.

1/4-Zoll-Manometer: Dies sind die „Statusaugen“ des Systems. Es bietet eine intuitive Druckanzeige in Echtzeit zur Fehlersuche, Beobachtung und Fehlerbehebung.

Produktmerkmale

Der 5-Wege-Stecker von Joepai verbessert aufgrund des Edelstahlmaterials die Korrosionsbeständigkeit, Festigkeit und Hygiene durch die Verwendung von Edelstahl erheblich und erweitert so seinen Anwendungsbereich. Es wird haltbarer und sauberer. Zu den wichtigsten Vorteilen gehören:

Ausgezeichnete Korrosionsbeständigkeit: Es widersteht Korrosion durch Dampf, schwache Säuren und Basen, verschiedene Chemikalien und Meerwasserumgebungen und bietet eine Lebensdauer, die weit über der von Messingventilen liegt.

Hohe Festigkeit und Haltbarkeit: Es hält höheren Systemdrücken (normalerweise PN16/PN25 und bis zu PN40 oder höher) und Druckstößen stand.

Überragende Hygieneleistung: Die glatte Oberfläche verhindert Bakterienwachstum und ist leicht zu reinigen und zu desinfizieren. Durch Hochglanzpolieren oder elektrolytische Polierbehandlung kann es Lebensmittel- oder Hygienestandards erfüllen.

Großer Temperaturbereich: Geeignet für Hochtemperaturdampf oder Niedertemperaturmedien.

Materialien

Edelstahlguss ASTM A 351 CF8 / SS 304; Edelstahl ASTM A 351 CF8M / SS 316;

Technische Spezifikationen

Nenndurchmesser: 1"~2" (DN25 bis DN50)

Nenndruck: PN16 bis PN25 (1,6 MPa ~ 2,5 MPa)

Arbeitstemperatur: -20℃ bis 232℃

Gewindestandard: BSP(G),BSPT(Rc),NPT

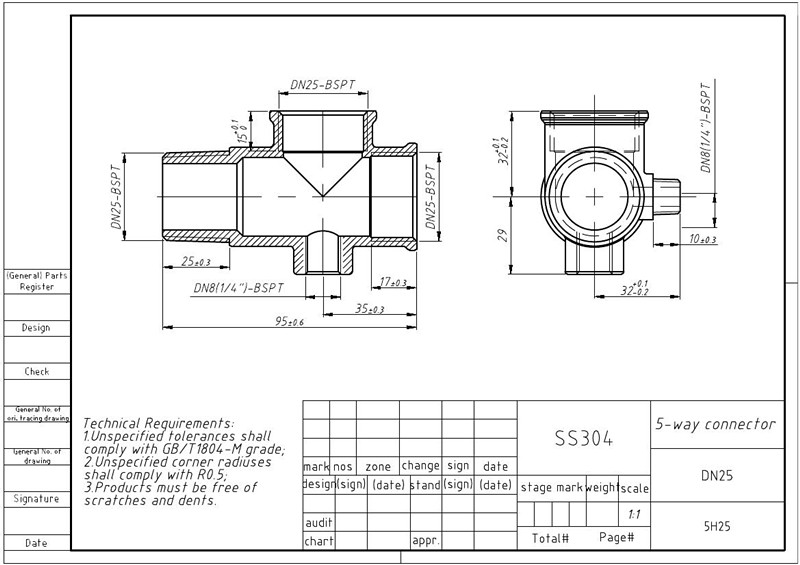

Zeichnung

Anpassungen basierend auf bereitgestellten Designs werden unterstützt.

Spezifische Anwendungen des 5-Port-Verbindungtor

Wenn Ihr System bereits über ein separates Rückschlagventil verfügt oder Sie überhaupt keine Rückschlagventilfunktion benötigen und einfach nur einen zuverlässigen „Verteiler“ benötigen, ist der 5-Port-Anschluss die wirtschaftlichste und unkomplizierteste Option. Sein Wert liegt in der Vereinfachung der Rohrleitungsanordnung und der Reduzierung der Anzahl separater Armaturen. Spezifische Szenarien umfassen:

Mehrpunktüberwachung und Probenahme

Szenario:  Mehrere Zweige müssen von der Hauptpipeline angezapft werden, um Überwachungsinstrumente zu installieren.

Beispiel: Gleichzeitiger Anschluss eines Manometers, eines Drucktransmitters (Sensors) und eines Sicherheitsventils. Der Fünf-Wege-Stecker bietet ihnen einen zentralen und stabilen Montagepunkt.

Flüssigkeitsverteilung und -sammlung

Szenario: Ein einzelner Flüssigkeitsstrom muss gleichmäßig auf mehrere parallele Zweige verteilt werden oder mehrere Flüssigkeitsströme müssen in einem einzigen Strom gesammelt werden.

Beispiel: Verteilung von Kühlwasser aus einer Hauptkühlwasserleitung an drei unabhängige Geräte, die Kühlung benötigen; oder das Zusammenfassen mehrerer Rücklaufwasserleitungen in einer einzigen Hauptrücklaufwasserleitung.

Systemtests, Entlüftung oder Entleerung

Szenario: Für das System müssen temporäre oder permanente Zusatzschnittstellen bereitgestellt werden.

Beispiel: Schnittstellen zur Systemspülung, automatische Entlüftungsventilschnittstellen oder Entleerungsventilschnittstellen.
