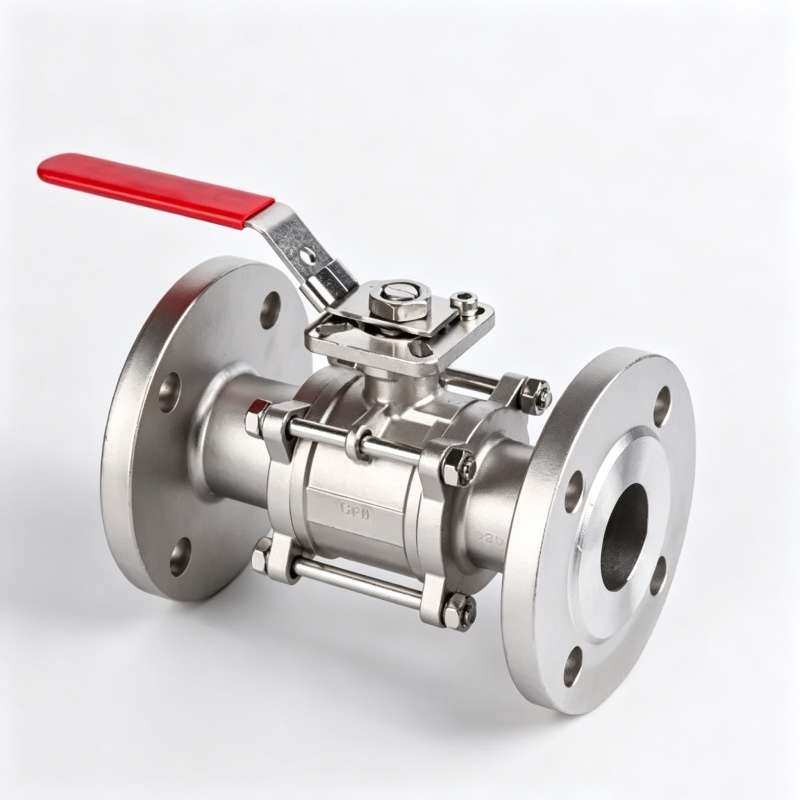

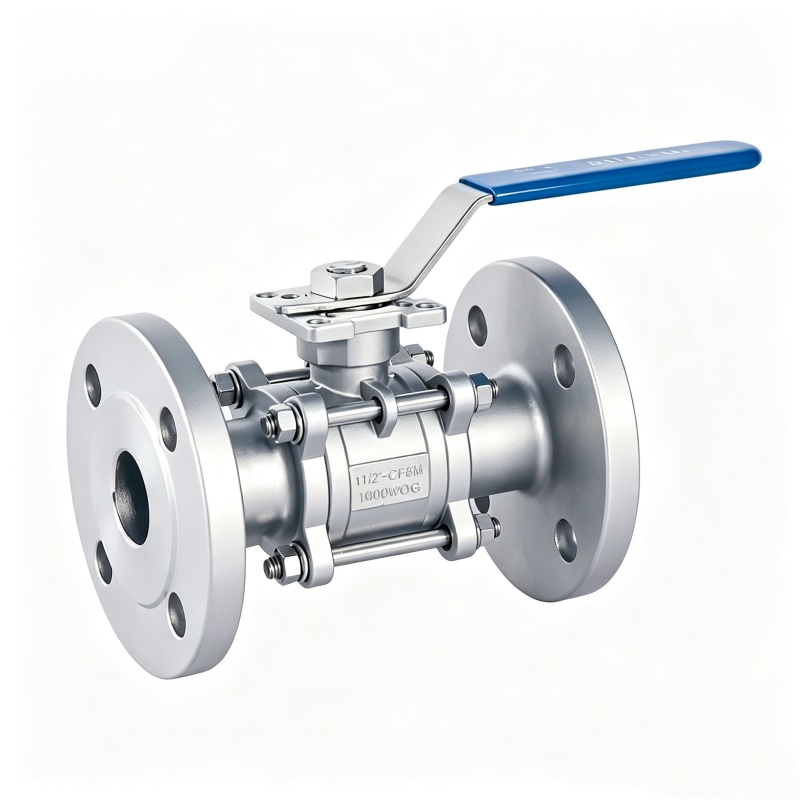

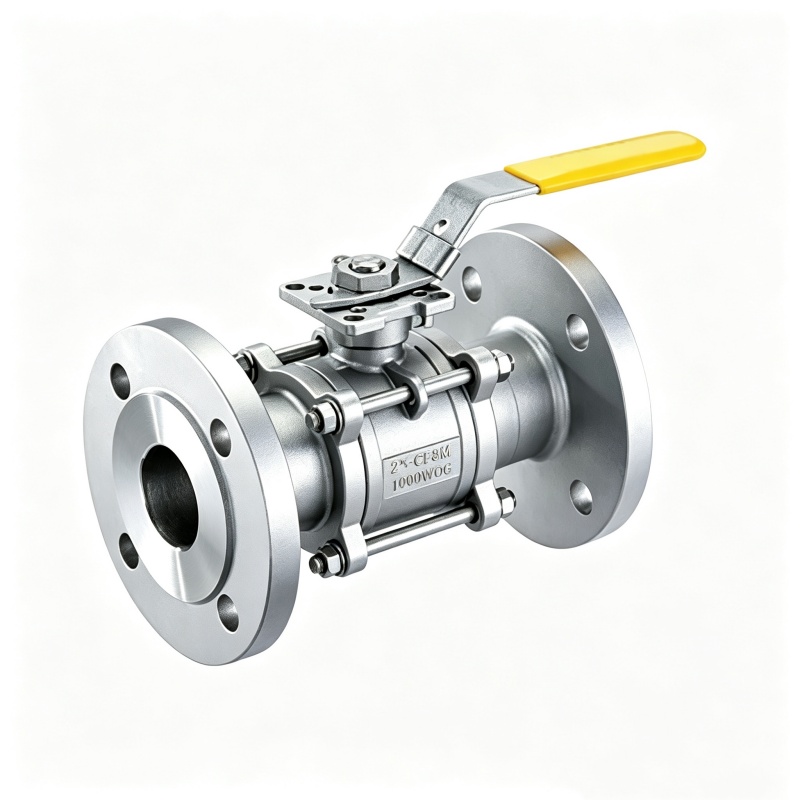

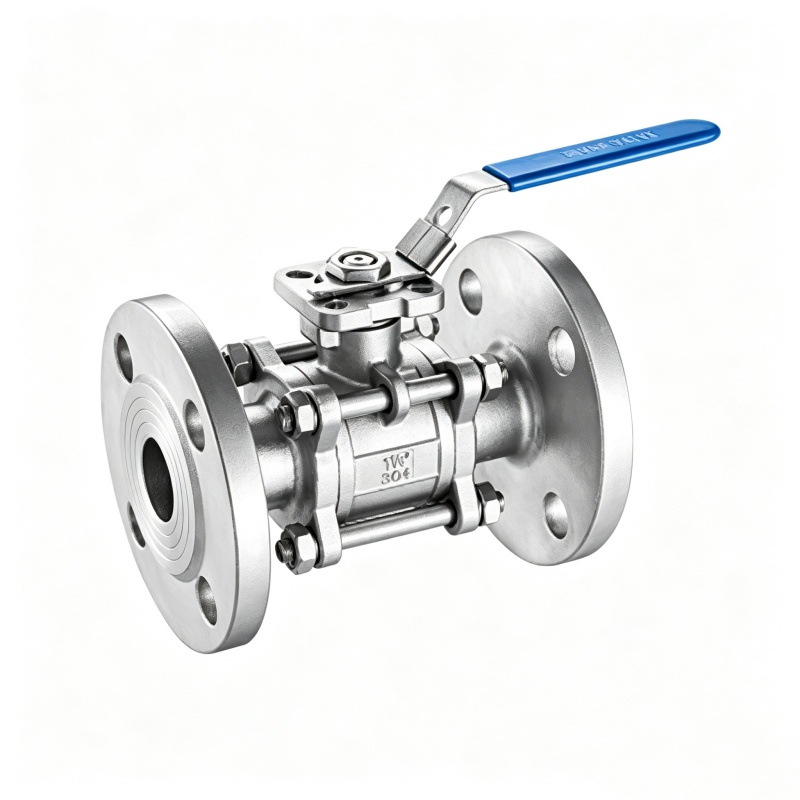

JOEPAI konzentriert sich auf die Produktion, Forschung und Entwicklung, Design, Vertrieb und Service von Kugelhähnen, Absperrventilen, Rückschlagventilen, Absperrklappen und Filtern. Moderne industrielle Rohrleitungssysteme verlangen von Ventilen weit mehr als nur eine einfache Absperrung und Durchflussregelung. Der 3-teilige Flanschkugelhahn mit Montageplatte wurde für Anwendungen entwickelt, die häufiges Ein- und Ausschalten, automatisierte Integration und niedrige Wartungskosten erfordern. Ob in Öl- und Gaspipelines, chemischen Verarbeitungsanlagen oder Kühlwasserkreisläufen von Kraftwerken – dieser Kugelhahn bietet zuverlässige und sichere Lösungen zur Flüssigkeitssteuerung.
Druckklasse: PN16–PN40 (Klasse 150–300)
Temperaturbereich: -20 °C bis +200 °C (mit PTFE-Sitzen)

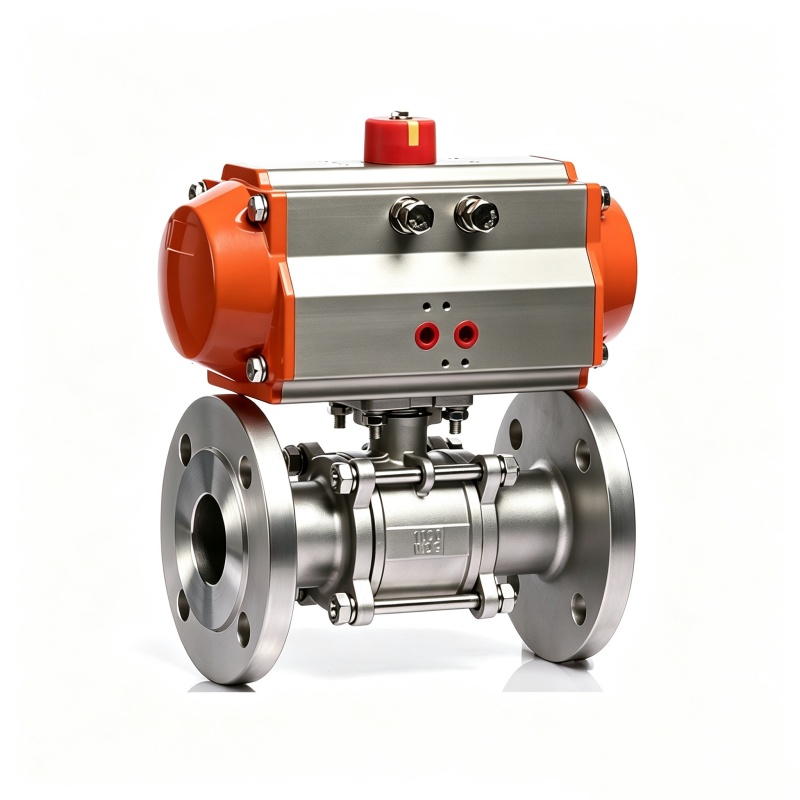

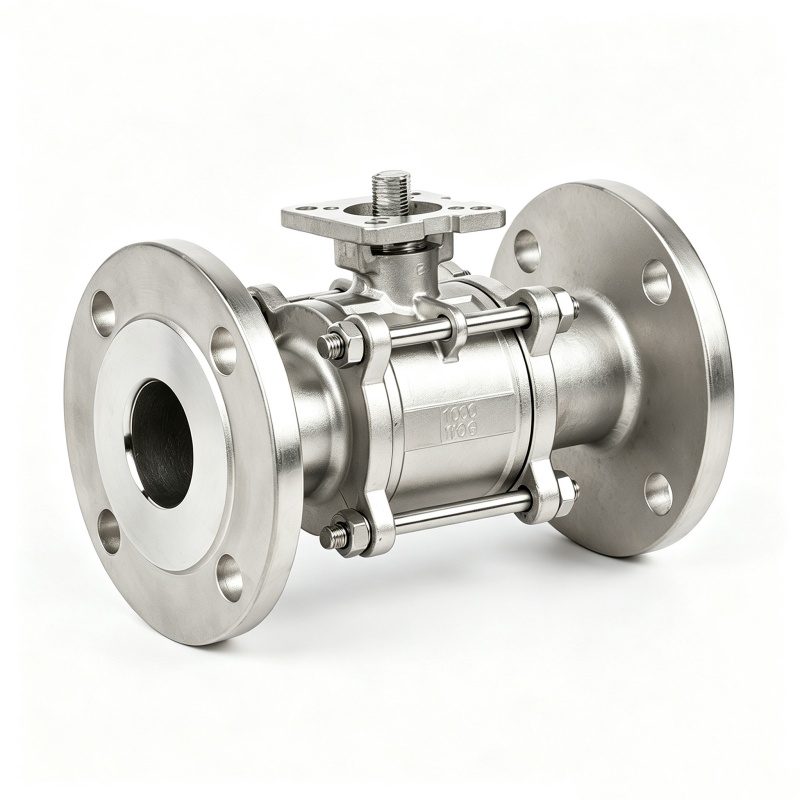

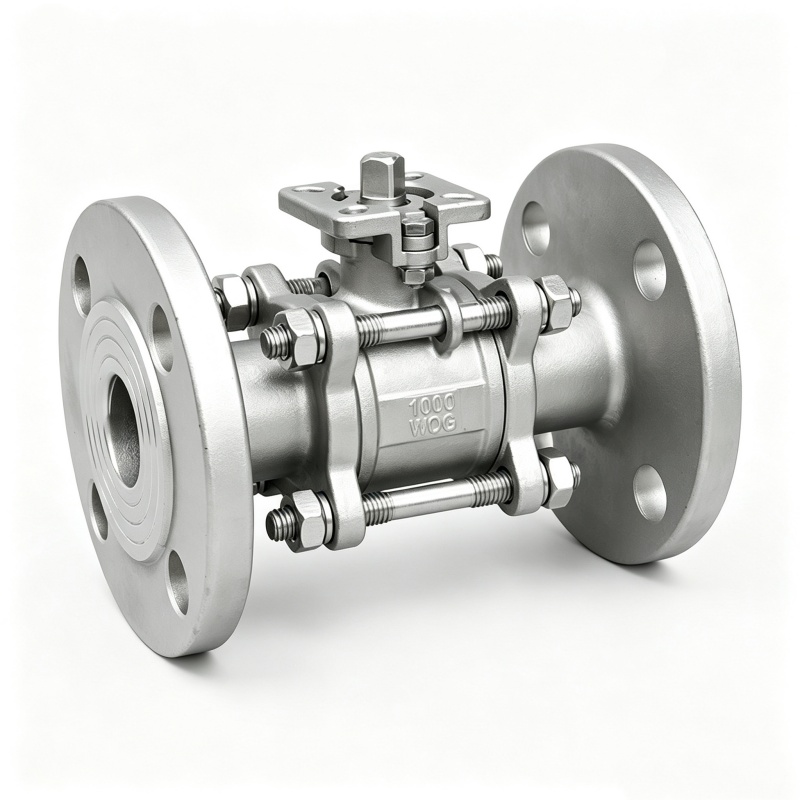

Montageplattform: ISO 5211-konform für die direkte Montage des Aktuators
Blasendichte, leckagefreie Abdichtung: Unser 3-teiliger Flanschkugelhahn mit Montageplatte verfügt über PTFE-Sitze gepaart mit einer selbsteinstellenden Vorspannstruktur. Die blasendichte Absperrung bleibt auch nach 10.000 Auf-Zu-Zyklen erhalten. Bei Dampfleitungen mit häufiger Betätigung führt der 90°-Drehhub das vollständige Öffnen oder Schließen innerhalb von 2 Sekunden durch und passt perfekt zu automatisierten Produktionslinien, die eine schnelle Reaktion erfordern.
Niedriges Betriebsdrehmoment:Die Kugel dieses 3PC-Flanschkugelhahns wird hochglanzpoliert (Ra ≤ 0,4 μm), wodurch das Betriebsdrehmoment im Vergleich zu Standardoberflächenbearbeitungen um 25 % reduziert wird. Dadurch können Kunden kleinere Aktuatoren spezifizieren, was die Beschaffungskosten und den Betriebsstromverbrauch senkt.
Anti-Blowout-Stammdesign:Der Ventilschaft ist mit doppelten O-Ring-Dichtungen und einer vorgespannten Packungsbaugruppe ausgestattet, um das Austreten gefährlicher Medien wirksam zu verhindern. Zwischen Spindel und Kugel ist eine Antistatikvorrichtung eingebaut, um einen sicheren Betrieb mit brennbaren und explosiven Flüssigkeiten zu gewährleisten.
Benutzerfreundliche Wartungsstruktur:Der mit einem dreiteiligen Gehäusedesign gefertigte 3PC-Flanschkugelhahn ermöglicht die interne Reinigung vor Ort, den Austausch von Dichtungen und die Inspektion von Komponenten, ohne dass das gesamte Ventil aus der Rohrleitung entfernt werden muss, was die Ausfallzeit drastisch reduziert.
Der 3PC-Flanschkugelhahn mit Montageplatte zeichnet sich durch hervorragende Dichtungsleistung und nahtlose Automatisierungskompatibilität aus und wird in den folgenden Bereichen häufig eingesetzt:
Kühlwassersysteme für Kraftwerke: Korrosionsbeständig und leckagefrei, ideal für zirkulierendes Wasser und geschlossene Kühlkreisläufe
Auf einem Chemiegestell montierte Ausrüstung: Die optionale CF8M-Konstruktion ist beständig gegen Chloride und korrosive chemische Medien
Erdgas-Dosierstationen: Das Design mit niedrigem Drehmoment funktioniert gut mit pneumatischen/elektrischen Stellantrieben zur Fernregelung
Lebensmittel- und Pharma-Pipelines: Einfache Reinigung vor Ort unter Einhaltung hygienischer Prozessstandards
Die Auswahl des Gehäusematerials bestimmt direkt die Lebensdauer und Sicherheit des Kugelhahns unter bestimmten Arbeitsbedingungen:
Gehäuse und Endkappen:WCB-Kohlenstoffstahl (für Wasser, Luft, Dampf ≤200 °C) / CF8 (Edelstahl 304, für schwache Säuren und allgemeine Chemikalien) / CF8M (Edelstahl 316, für chloridhaltige Medien und Meerwasser)
Ball:SS304 / SS316 (Standard) / SS316L kohlenstoffarme Qualität (beständig gegen interkristalline Korrosion nach dem Schweißen)
Sitz:PTFE (Standard, -20 bis 200 °C) / PPL-Hochtemperaturqualität (-29 bis 280 °C) / PEEK-verstärkte Qualität (nur kundenspezifisch)
Flanschstandard: Der 3PC-Flanschkugelhahn mit Montageplatte wird standardmäßig mit ANSI B16.5-Bohrmustern der Klasse 150 geliefert. Andere Standards, einschließlich DIN, JIS und PN, sind auf kundenspezifische Anfrage erhältlich.
Antriebsdimensionierung: Stellen Sie bei pneumatischen oder elektrischen Antriebskonfigurationen sicher, dass das Ausgangsdrehmoment des Antriebs mit dem Betriebsdruck des Ventils übereinstimmt. Kunden werden empfohlen, Mitteldruck, Nennweite und Schalthäufigkeit anzugeben. Das technische Team von JOEPAI kann Ihnen bei der genauen Größenberechnung Unterstützung bieten.
| 1 | Sechskantmutter | SS304/SS | 9 | Anlaufscheibe | PTFE |
| 2 | Bolzen | SS304/SS | 10 | Verpackung | PTFE |
| 3 | Schraubenscheibe | SS304/SS | 11 | Drüse | SS304/SS |
| 4 | Körper | WCB/CF8M/CF8 | 12 | Handhaben | SS304/SS |
| 5 | Kappe | WCB/CF8M/CF8 | 13 | Federscheibe | SS304/SS |
| 6 | Sitz | PTFE | 14 | Schaftmutter | SS304/SS |
| 7 | Ball | SS316/SS304/SS | 15 | Kunststoffabdeckung | Plastik |
| 8 | Stängel | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
A: Dauerbetrieb bis 150°C. Für höhere Temperaturen bieten wir PPL- oder verstärkte PTFE-Sitze (bis 260 °C) an – bei Bestellung angeben.
A: Nein. Dies ist ein Ein/Aus-Ventil (vollständig geöffnet oder vollständig geschlossen). Zur Durchflussregulierung empfehlen wir unsere V-Port-Kugelhahnserie.
A: WCB für Wasser/Luft/Dampf; CF8 für milde Säuren; CF8M für Meerwasser, Chloride und aggressive Chemikalien. Hinweise finden Sie in der Materialtabelle oben.
