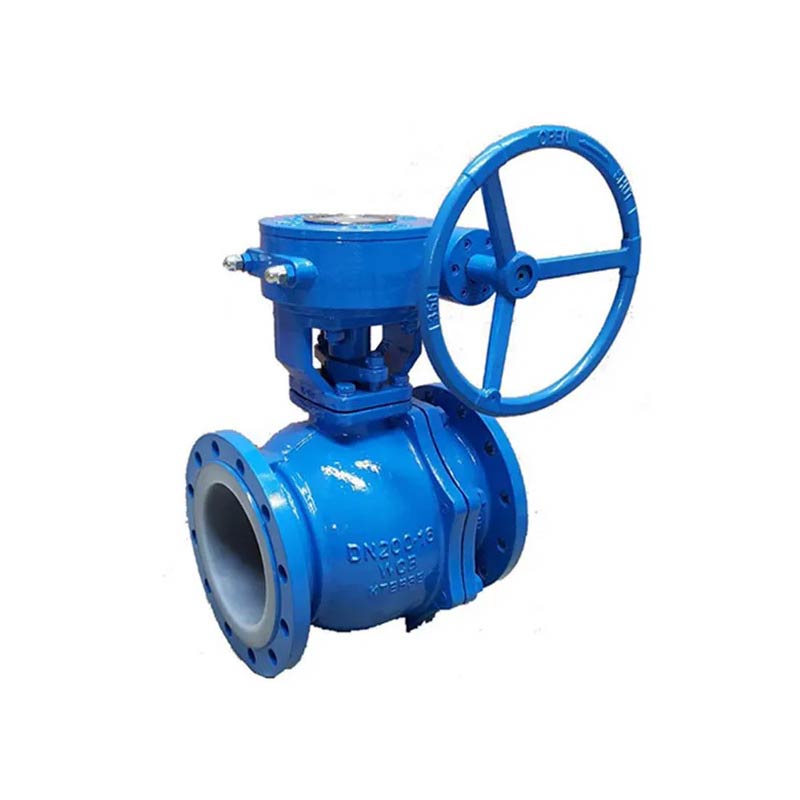

Die langlebigen, zahnradbetriebenen Kugelhähne aus Gussstahl mit PTFE-PFA-Auskleidung von JOEPAI PN16 und der Kegel sind gleich Art des Ventils, andererseits aber auch die Öffnungs-/Schließvorrichtung des Kugelhahn ist eine Kugel mit einem kreisförmigen Loch, die sich zusammen mit dem dreht Stange, um das Öffnen und Schließen des Ventils zu erreichen
Implementieren Sie eine vollständige Überwachung der Prozessqualität, sorgfältig und umfassend
testen!
Effiziente interne Kostenkontrolle reduziert Kosten und kommt den Kunden zugute!
Fortschrittliche Produktionslinie, ausreichende Bevorratung, verkürzte Lieferzeit!

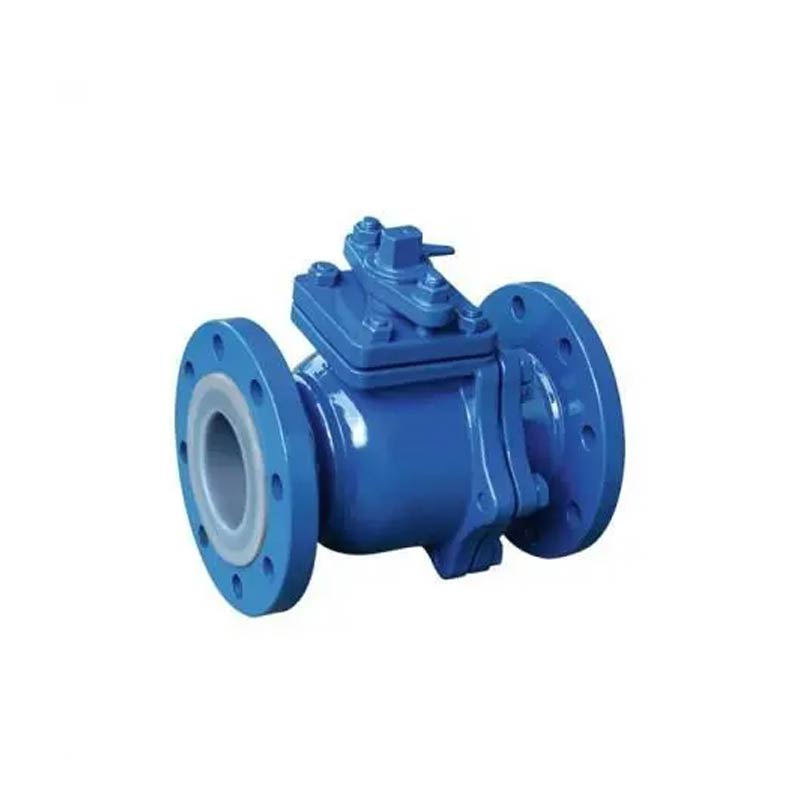

1.PTFE-PFA-ausgekleidete 2PC-Kugelhähne PN16 haben eine hohe chemische Stabilität und können sein
Verwendung in anderen stark korrosiven Medien mit Ausnahme von Schmelzalkalimetallen
und F-Elemente
2. Es verfügt über eine Driftkugelstruktur mit vollem Durchmesser, um sicherzustellen, dass keine Leckage auftritt
Verschluss des Ventils über den gesamten Druckbereich und wird ebenfalls verwendet
für die Wartung von Rohrleitungen
3. Die Kombination aus öffnenden und schließenden Kugelstangen für Ventilgussteile
eliminiert Stöße und Druck und gewährleistet so eine sichere Verwendung
4. Die kompakte und vernünftige Struktur und die minimale Lumenkammer reduzieren die
Aufbewahrung des Mediums. In Kombination mit einer speziellen Formtechnologie ist die
Die Dichtfläche ist empfindlich und perfekt. Und verwenden Sie eine PTFE-Packung, um Null sicherzustellen
Undichtigkeit des Ventils
5. Zweiteilige und dreiteilige Strukturen eignen sich für verschiedene Rohrleitungen
Systeme und Arbeitsbedingungen. Der dreiteilige Kugelhahn trennt die
Ventilkörper von beiden Seiten, was einen schnellen Austausch und eine schnelle Wartung ermöglicht
Ausblassicheres Vorbaudesign
HEBELBEDIENUNG/VERRIEGELUNGSVORRICHTUNG/ZAHNRADBEDIENUNG
FEINGUSSKÖRPER
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Name/Material | WCB | CF8 | CF3 | CF8M | CF3M |
| Körper | WCB | CF8 | CF3 | CF8M | CF3M |
| Kugel/Stiel | WCB | CF8 | CF3 | CF8M | CF3M |
| Gefüttert | FEP / PFA / PO / PTFE | ||||
| Sitz | PTFE / RPTFE | ||||
| Schraube/Mutter | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Design- und Herstellungsstandard | HG/T3704, GB/T12237 | API 6D | ||
| FTF-Dimensionsstandard | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Flanschstandard | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Inspektions- und Teststandard | HG/T13927, JB/T9092 | API 598 | ||
| Normaler Durchmesser | DN15~DN350 | 1/2"~14" | ||
| Normaler Druck | 1,0 MPa | 1,6 MPa | 150 Pfund | |
| Prüfdruck | Shell-Test | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Hochdrucktest | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Niederdrucktest | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperaturbereich | FEP: -29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| Anwendbares Medium | Starkes Korrosionsmedium: Salzsäure, Salpetersäure, Flusssäure, flüssiges Chlor, Schwefelsäure und Königswasser usw. | |||
| DN (mm | PNS (Zoll) | L | D | D1 | D2 | f | b | Z-Φd | Tun | H |
| PN1,0 MPa/1,6 MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
