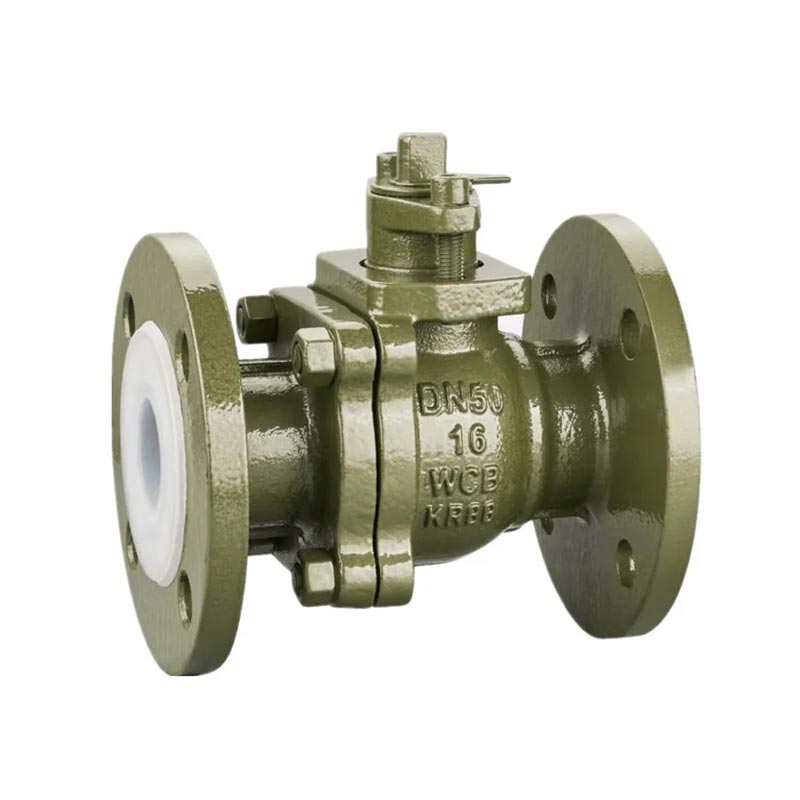

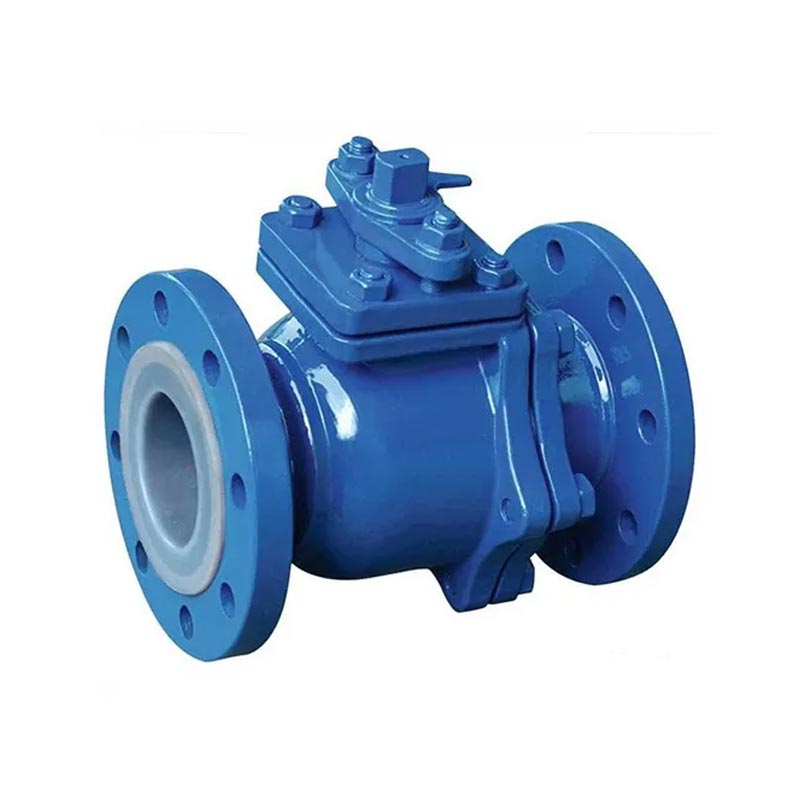

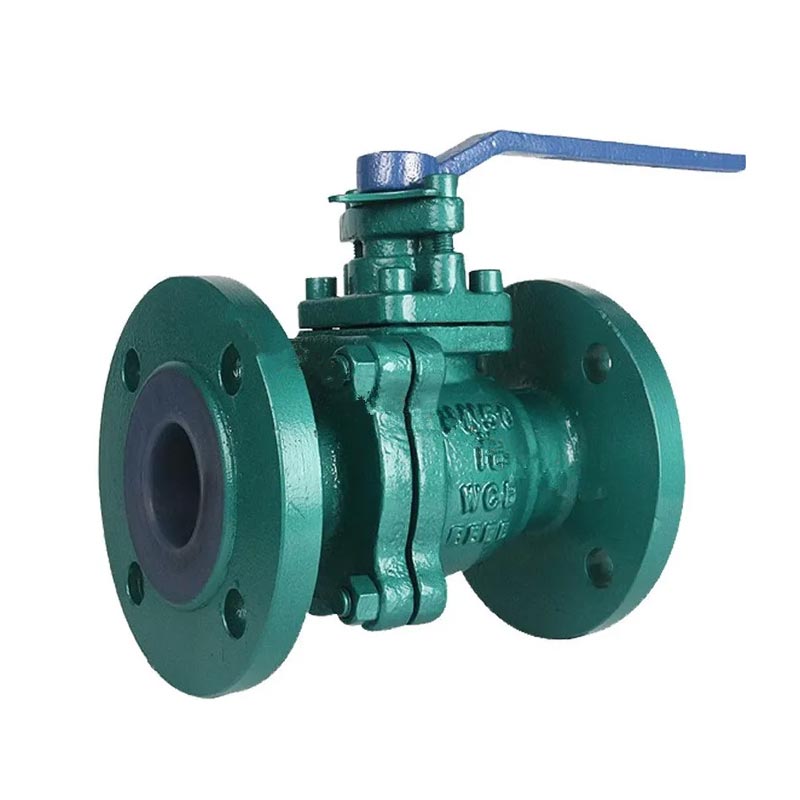

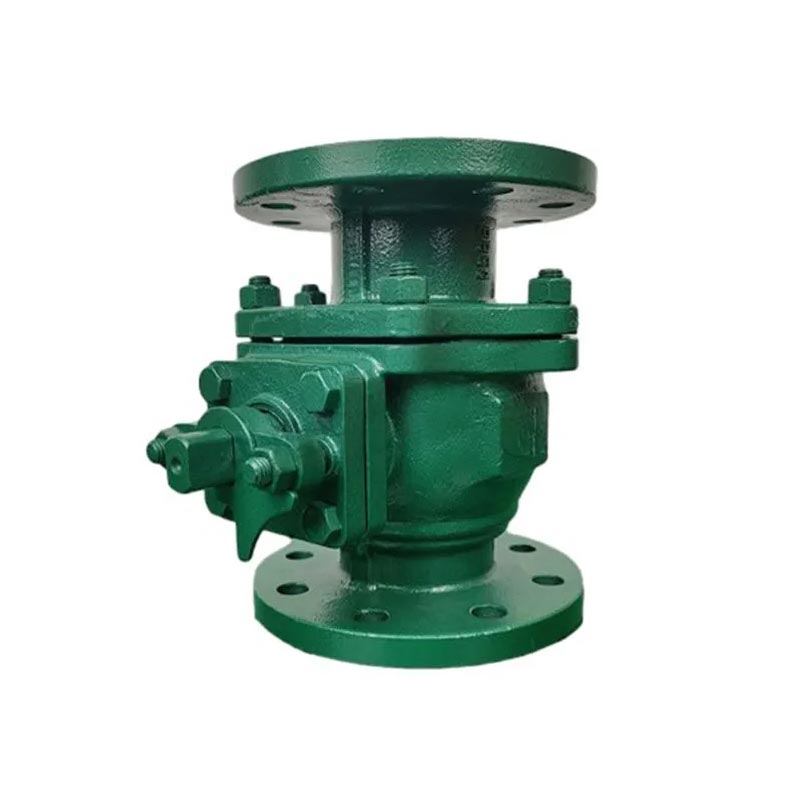

Mit Fluor ausgekleideter Flanschkugelhahn

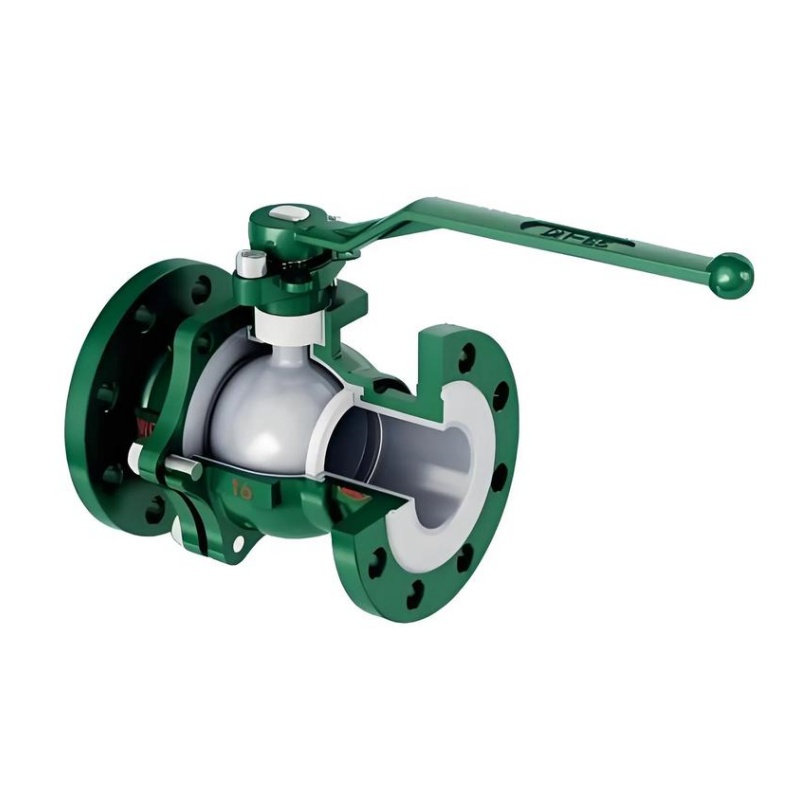

Das mit Fluor ausgekleidete Flanschkugelventil von JOEPAI ist ein korrosionsbeständiges Absperrventil, das in der Chemie-, Umweltschutz-, Petrochemie-, Pharma-, Galvanik- und Schmelzindustrie weit verbreitet ist. Dank der Vollbohrungsstruktur und der Auskleidung mit PTFE-, FEP- oder PFA-Material kann es die Korrosion stark korrosiver Medien am Ventilgehäusemetall wirksam blockieren und eine langfristige Abdichtung und Funktion unter extremen Arbeitsbedingungen wie Flusssäure, Königswasser, konzentrierter Salpetersäure und starkem Alkali aufrechterhalten. Die Verbundstruktur aus Metallgehäuse und nichtmetallischer Korrosionsschutzauskleidung löst das branchenübliche Problem, dass gewöhnliche Metallventile unter korrosiven Bedingungen versagen. Das Design mit vollem Durchgang eliminiert tote Zonen mit reduziertem Durchmesser, was zu einem weitaus geringeren Flüssigkeitswiderstand führt als bei gleicher GrößeKugelventileUndRückschlagventile, während die vollständig ausgekleidete Kugel ein präzises Dichtungspaar mit dem Sitz bildet, um im geschlossenen Zustand eine leckagefreie Leistung zu erreichen. Die Fluorkunststoffauskleidung wird mithilfe eines integrierten Kompressionsauskleidungsverfahrens hergestellt und ist fest mit dem Ventilkörper aus Kohlenstoffstahl verbunden, wodurch ein Abblättern oder Ausbeulen selbst im Langzeitbetrieb verhindert wird. Die reibungsarme Innenauskleidung verhindert außerdem ein Verstopfen oder Blockieren des Mediums während des Betriebs und sorgt so für eine stabile Leistung bei Anwendungen, die ein extrem hohes Maß an Korrosionsschutz erfordern.

Produktvorteile

1. Echter Korrosionsbeständigkeitsmechanismus: Physikalische Isolierung des Metalls vom Medium; Geringe Permeabilität verzögert die Korrosionsinitiierung erheblich; Geeignet für gemischte Säuren, Abfallsäuren und wechselnde Medien

2. Langsame Verschlechterung der Dichtung bei Säure-/Laugenzyklen: Nach 10.000 Säure-/Laugenzyklen Leckage ≤ 50 ppm (ISO 5208 Rate A)

3. Echter Wert des Volldurchgangs: Konzipiert für kristallisierende, polymerisierte, feststoffhaltige oder hochviskose Medien; Verhindert Verstopfungen, reduziert die Reinigung und verringert das Risiko von Festfressen

Produktdetails

Persönlich: GB/T12221-1989
ABMESSUNGEN DES FLANSCHENDES: GB/T9113.1-2000
ENTWURF: GB/T12237-1989
TEST: GB/T13927-1992
VOLLSTÄNDIGER ANSCHLUSS, ISO5211-DIREKTMONTAGE-PAD
Ausblassicheres Vorbaudesign
HEBELBEDIENUNG/VERRIEGELUNGSVORRICHTUNG
FEINGUSSKÖRPER
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Hauptteile und Materialien

Linermaterial: FEP für allgemeine starke Säuren; PFA für hochtemperaturkonzentrierte Säuren; PTFE für breite chemische Kompatibilität und hohe Reinheitsanforderungen.

Vakuumtauglichkeit: „Ja“ bedeutet geeignet für Unterdruckprozesse

Flanschstandard: Muss zu Ihrer Rohrleitung passen (HG / GB / ANSI / DIN)

Hauptabmessungen

Nenndurchmesser		Standardabmessungen/mm							Referenz/mm
DN/mm	NPS/Zoll	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

FAQ

1: Welche Qualitätszertifizierungen haben die mit Fluor ausgekleideten Kugelhähne von JOEPAI?

Unser Unternehmen hat die Zertifizierung des Qualitätsmanagementsystems ISO 9001 bestanden. Unsere Kernprodukte haben die CE-Zertifizierung erhalten und erfüllen internationale Sicherheits- und Umweltstandards. Alle Produkte können Material Traceability Reports (MTC) und Exportzertifizierungsdokumente (CE, ISO) bereitstellen, um die Compliance-Anforderungen des gesamten Projektprozesses zu erfüllen.

2: Welche korrosiven Medien kann Ihr mit Fluor ausgekleideter Kugelhahn verarbeiten?

Der mit Fluor ausgekleidete Flanschkugelhahn ist speziell für stark korrosive und hochreine Medienbedingungen konzipiert und verfügt über eine PTFE/FEP/PFA-Auskleidung. Es kann die Korrosion stark korrosiver Medien am Ventilgehäusemetall wirksam blockieren und die Abdichtung und den Betrieb unter extremen Arbeitsbedingungen wie Flusssäure, Königswasser, konzentrierter Salpetersäure und starkem Alkali langfristig aufrechterhalten.

3: Was sind die Hauptmerkmale des Kugelhahns?

Die Hauptmerkmale von Kugelhähnen sind ihre kompakte Bauweise, einfache Bedienung und Wartung, ihre Eignung für allgemeine Arbeitsmedien wie Wasser, Lösungsmittel, Säuren und Erdgas sowie für Medien mit rauen Arbeitsbedingungen wie Sauerstoff, Wasserstoffperoxid, Methan und Ethylen. Der mit Fluor ausgekleidete Flanschkugelhahn kann mit nur einer 90-Grad-Drehung und einem kleinen Drehmoment fest verschlossen werden. Der völlig gleiche Hohlraum des Ventilkörpers bietet einen geradlinigen Durchflusskanal mit geringem Widerstand für das Medium.

4: Welche Design- und Teststandards befolgen Sie?

Laut Produktdetail: FACE-TO-FACE: GB/T12221-1989; ABMESSUNGEN DES FLANSCHENDES: GB/T9113.1-2000; ENTWURF: GB/T12237-1989; TEST: GB/T13927-1992. Das Ventil verfügt über einen VOLLSTÄNDIGEN ANSCHLUSS, eine HEBELBEDIEN-/VERRIEGELUNGSVORRICHTUNG und ein optionales ISO5211-DIREKTMONTAGEPOLSTER für automatisierte Vorgänge, ein ausblassicheres Schaftdesign und ein Feingussgehäuse.

5: Welche Materialien werden für die Hauptteile und den Körper verwendet?

Die Gehäuseteile und Hauptteilematerialien: Gehäuse WCB/CF8/CF8M, Kappe WCB/CF8/CF8M, Sitz PTFE/PPL, Kugel SS304/SS316, Bolzen SS/SS316, Dichtung PTFE, Mutter SS/SS316, Schaft SS304/SS316, Druckstücke PTFE, O-Ringe Viton, Packung PTFE, Stopfbuchse SS/SS316. Zu den Standardmaterialien gehören S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 und SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Für welche Anwendungen wird dieses Ventil häufig verwendet?

Weit verbreitet in chemischen, pharmazeutischen, galvanischen, schmelzenden und Umweltschutzanwendungen, die ein extrem hohes Maß an Korrosionsschutz erfordern. Es ist eine unersetzliche Schlüsselkomponente der Ventilsteuerung in chemischen Umweltschutzsystemen.
