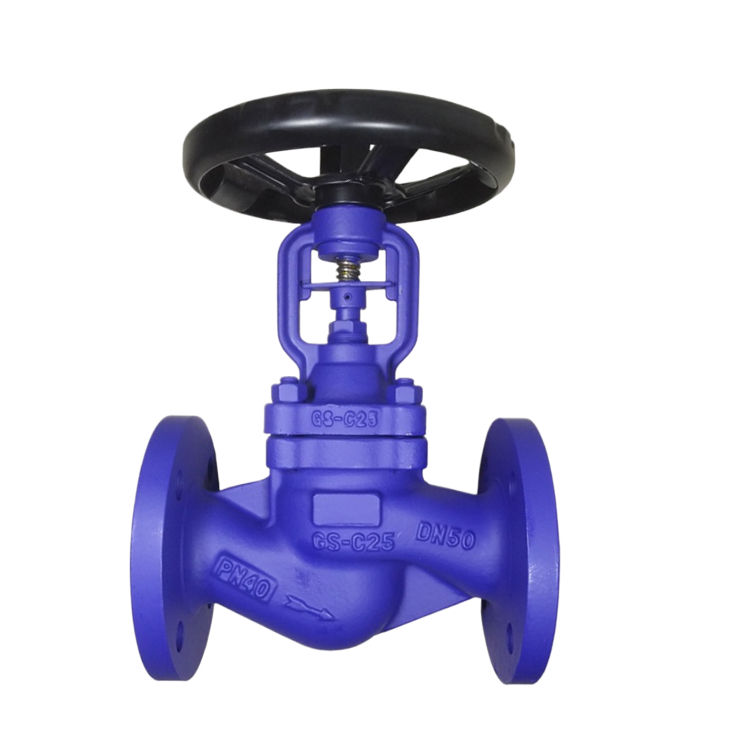

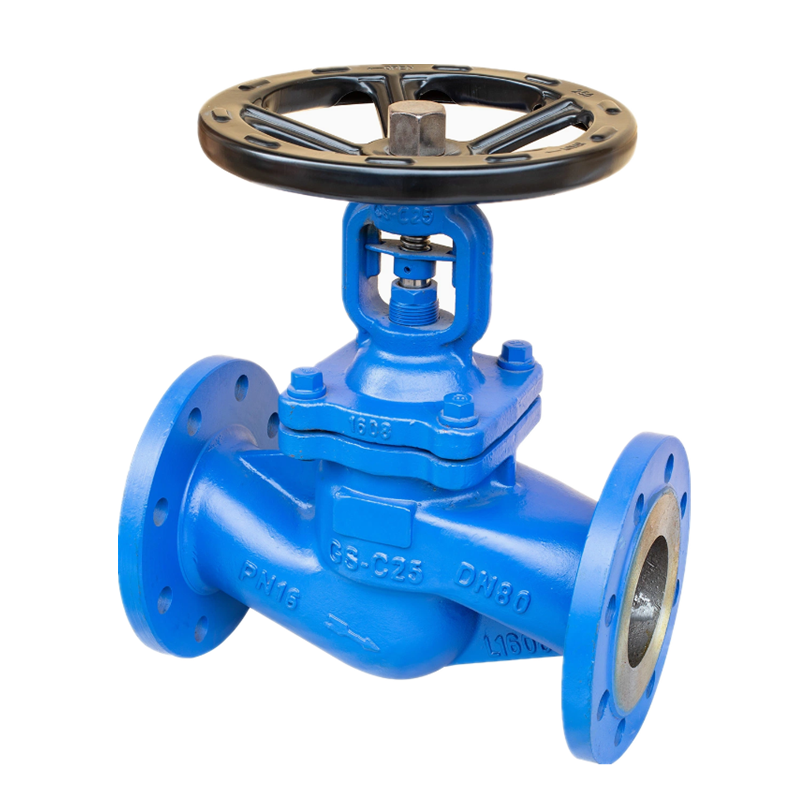

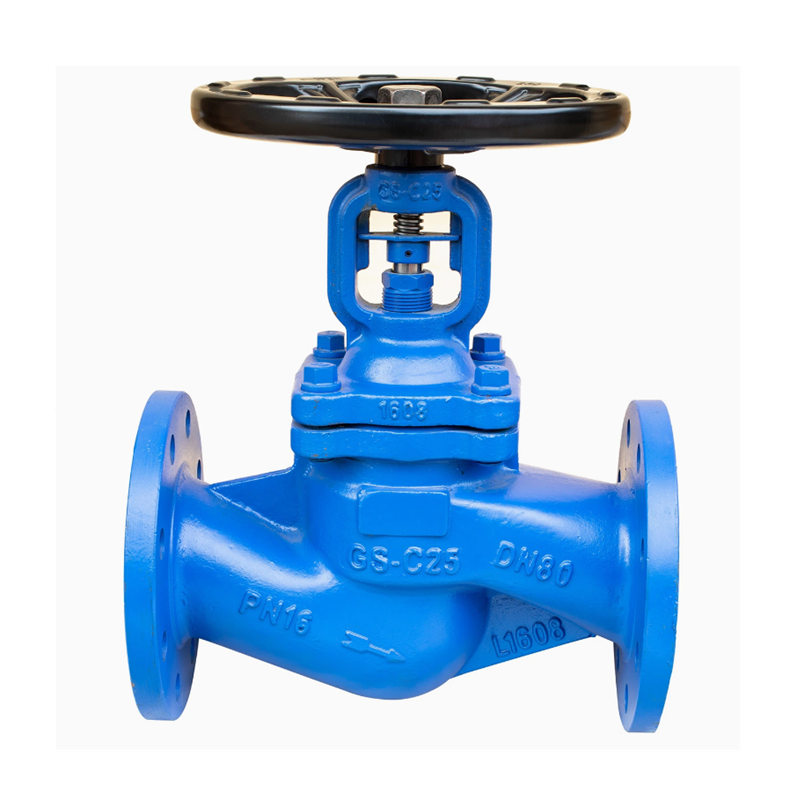

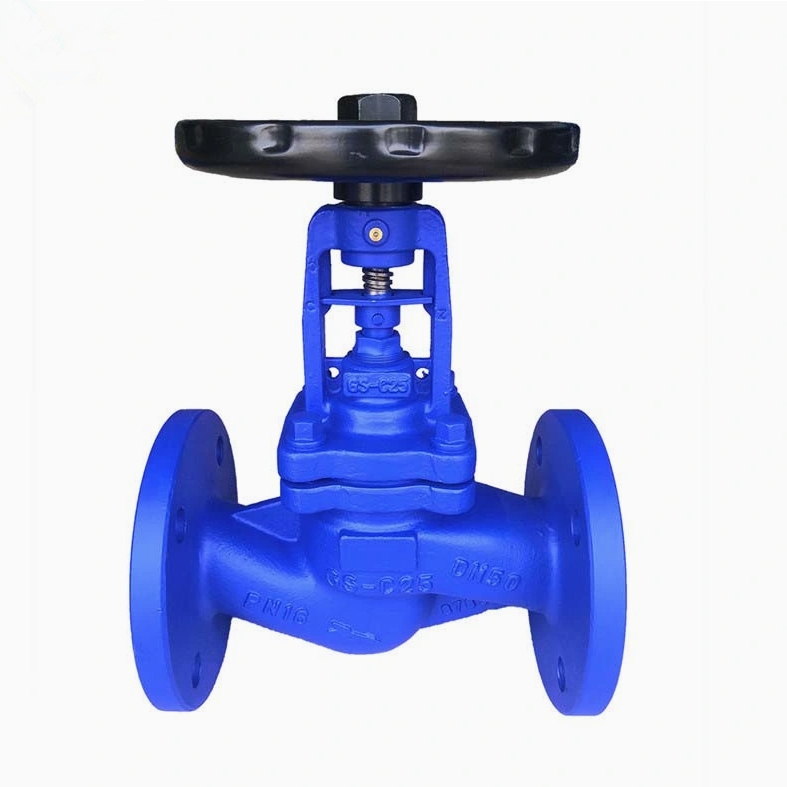

GS-C25 Flansches DIN-Standard-Bellow Seal Globe Ventil

Joepai Dauerhaftes GS-C25 Flansches DIN-Standard-Bellow Seal Globe Valve hat internationale Zertifizierungen wie ISO9001, CE verabschiedet und die Märkte in Europa, Amerika, Südostasien und im Nahen Osten abdeckt. Diese Serie nimmt eine doppelte Versiegelungsstruktur an, wobei im Inneren geschweißte und versiegelte Metallleitungen medizinische Leckagen verhindern, die Sicherheit der Betreiber schützen und die Umweltstandards erfüllen.

Anfrage absenden

Produktbeschreibung

Joepai GS-C25 Flansches DIN-Standard-Bellow Seal Globe Ventil in China-geeignet für Branchen wie Petrochemikalien, Feinschemikalien, Pharmazeutika, Metallurgie und Kraftwerke, insbesondere für geschlossene Fördersysteme für toxische, schädliche, brennbare und ätzende Medien. Die einzigartige Dual-Dichtungsstruktur gewährleistet einen langfristigen stabilen Betrieb und ist die bevorzugte Ventillösung für Feinchemikalien und harte Arbeitsbedingungen.

Technische Spezifikationen:

Druckbewertung: 1,0-4,0 mPa

Spezifikation: DN15-DN500

Material: GS-C25, CF8, CF3

Standardflansche: Din

Bellow Seal Globe Ventil Detail:

Konstruktion: BB-BG-Osandy

Betrieb: Handbuch, pneumatisch

Designstandard: DIN3356

Angesicht zu Angesichtsdimension: DIN3202

Flanschenden: DIN2543-2545

Test und Inspektion: DIN3230

Bellow Seal Globe Ventil Vorteil:

1. Das GS-C25 Flanschdin-Standard-Bellow Seal Globe-Ventil hat eine einfache Struktur und ist leicht herzustellen und zu warten.

2. Der Arbeitshub des Globusventils ist klein und die Öffnungs- und Schließzeit ist kurz.

3. Das Globusventil verfügt über eine gute Versiegelungsleistung, eine geringe Reibung zwischen den Dichtflächen und einer langen Lebensdauer.

Die Arten von Bellow Seal Globe -Ventilen werden in externe Gewindeventile und interne Gewindesperrventile gemäß der Position des Ventilstammfadens unterteilt. Gemäß der Strömungsrichtung des Mediums gibt es direkt durch Globusventile, DC -Globusventile und Winkel -Globusventile. Die Globusventile sind in gepackten versiegelten Globusventile und balgdichten Globusventile gemäß ihren Dichtungsformularen unterteilt.

Hauptmaterialien:

NEIN.	Teilname	MATERIAL
1	Körper	GS-C25, CF8, CF3
2	Scheibe	2CR13, F304, F316
3	Scharnierstift	F304, F316
4	Balgkombination	F304, F316
5	Motorhaube	GS-C25, CF8, CF3
6	Verpackung	Flexibler Graphit, PTFE
7	Drüse	25#, F304, F316
8	Locator	25#, F304, F316
9	Stammnuss	ZQI19-4
10	Handrad	Kohlenstoffstahl
11	Kappe	25#
12	Öldüse	Messing
13	Sechseckmutter	ASTM A193 2H, A193-8, A193-8M
14	Bolzen	ASTM A193 B7, A193-B8, A193-B8M
15	Dichtung	Flexibler Graphit+S.S. Ptfe
16	Stängel	2CR13, F304, F316

Hauptabmessungen:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Produktparameter

Pn (MP)	Shell -Test (MPA)	Versiegelungstest (MPA)	Geeignete Temperatur (ºC)	Geeignetes Medium
150	3.0	2.2	-20ºC-350ºC	Wasser, Dampf, Öl usw.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
