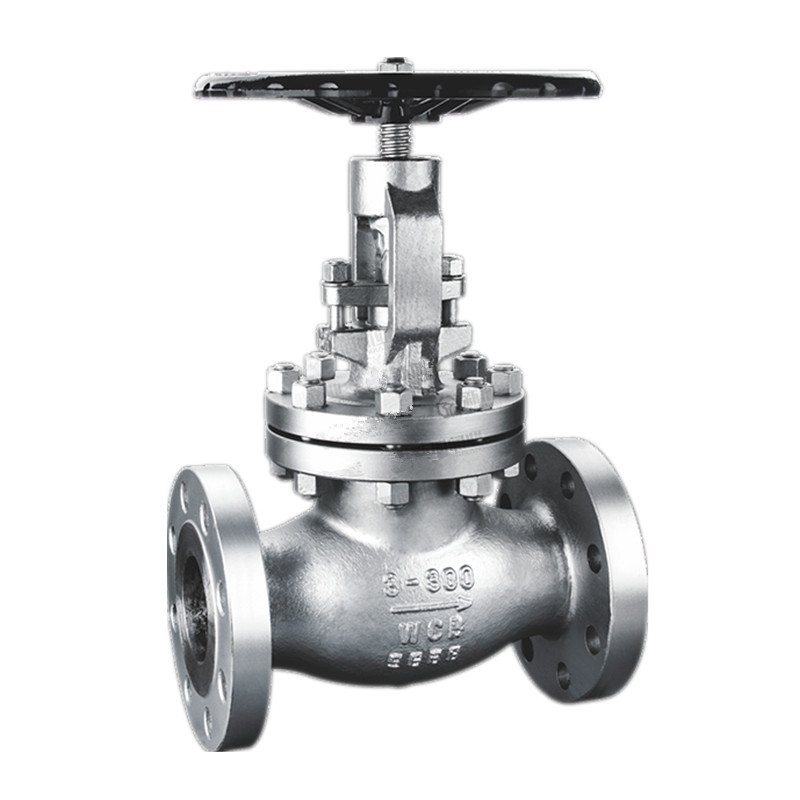

API -Flanschendenden Gruste Stahl gerade Muster Globe Ventil 300 lb

Die von Joepai entwickelten und hergestellten von Joepai, die amerikanischen Designspezifikationen entwickelt und hergestellt werden, sind amerikanische Entwurfsspezifikationen wie ASME/API 602, API 623, API 594 usw., sie kann unter hohem Druck, hoher Temperatur und harten Arbeitsbedingungen verwendet werden.

Anfrage absenden

Produktbeschreibung

Die Joepai -API -Flanschendenden gossen Stahl gerade Muster Globe Ventil 300 lb entspricht dem API 598 -Druckteststandard und unterstützt die Anpassung verschiedener Materialien, Strukturen und Antriebsformen. Es ist ein technisches Produkt, das Produkt für Märkte wie Europa, Amerika, den Nahen Osten und Südamerika unterstützt. Wenzhou Qiaopai Valve Co., Ltd. Das Unternehmen hat ISO9001-, CE- und API -Zertifizierungssysteme verabschiedet, und seine Produkte werden in Märkte wie Europa, Amerika, den Nahen Osten und Südostasien exportiert.

Strukturelle Eigenschaften und Anwendungen

Wenn sie vollständig geschlossen sind, dreht sich das Handrad im Uhrzeigersinn.

2. Es kann an jeder Position in der Pipeline installiert werden, wobei das Medium von unten nach oben fließt.

3.. Edelstahl-Globusventile eignen sich für Pipelines mit verschiedenen korrosiven Medien und haben gute Antikorrosionseigenschaften

Sex und ausreichende Stärke.

4. Legierungsstahl-Globusventile sind für Hochtemperaturdampf- und Ölrohrleitungen geeignet und haben hohe Temperaturwiderstand Merkmal.

API Globe Ventil Detail:

Spannte Motorhaube

Flansch- oder Hinternschweißend

Kohlenstoffstahlguss, Edelstahl oder Legierungsstahlmaterialien

Geben Sie alle Dekorationskonfigurationen an

Andere Größen können auf Anfrage bereitgestellt werden

Produktbeschreibung

Hauptmaterial von Teilen
Körper, Motorhaube	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Stängel	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Stammnuss	Messing
Scheibe	ASTM A216 WCB
Sitz	13CR/STM A351 CF8/STM A351 CF8M
Handrad	ASTM A47
Dichtung	Graphit
Verpackung	Graphit
Globusventilstandard
Designstandard	6d Feuer/Feuer 600/Feuer 603
Von Angesicht zu Angesicht	ASME B16.10
Flanschstandard	ASME B16.5
Teststandard	API598

150lb Dimension:

Dn		150lb Flansch (RF) (MM)								Gewicht
mm	In	L	D	D1	D2	b	N-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34.9

300 -lb -Dimension:

Dn		300 lb Flansch (RF) (MM)								Gewicht
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
