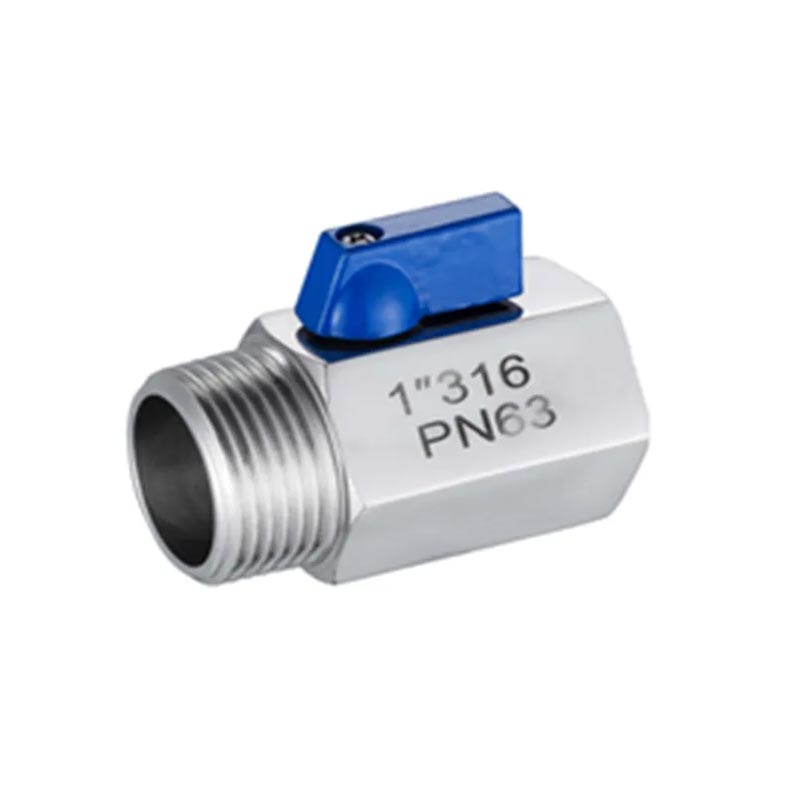

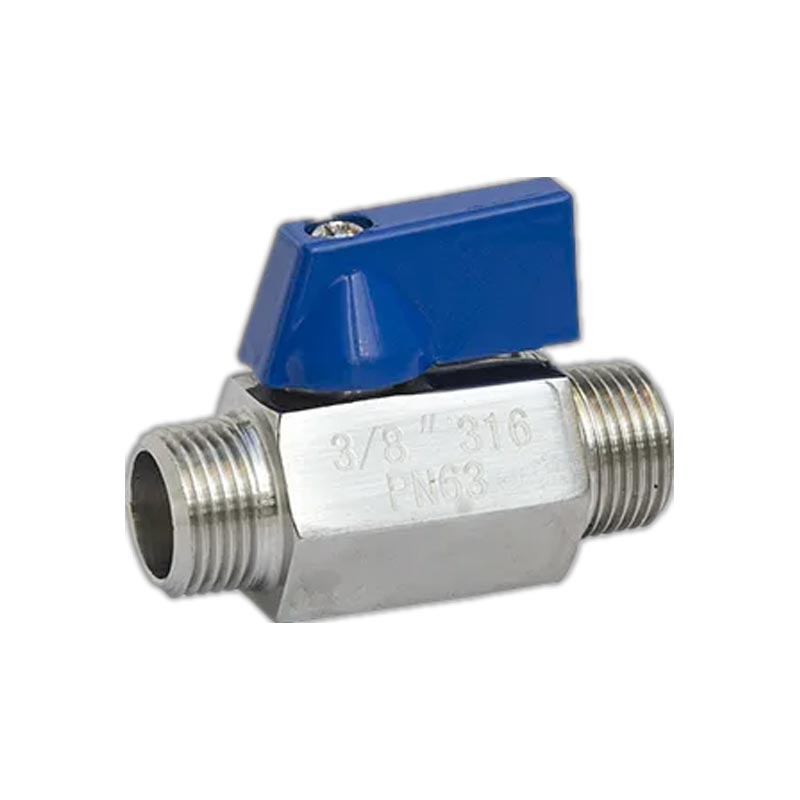

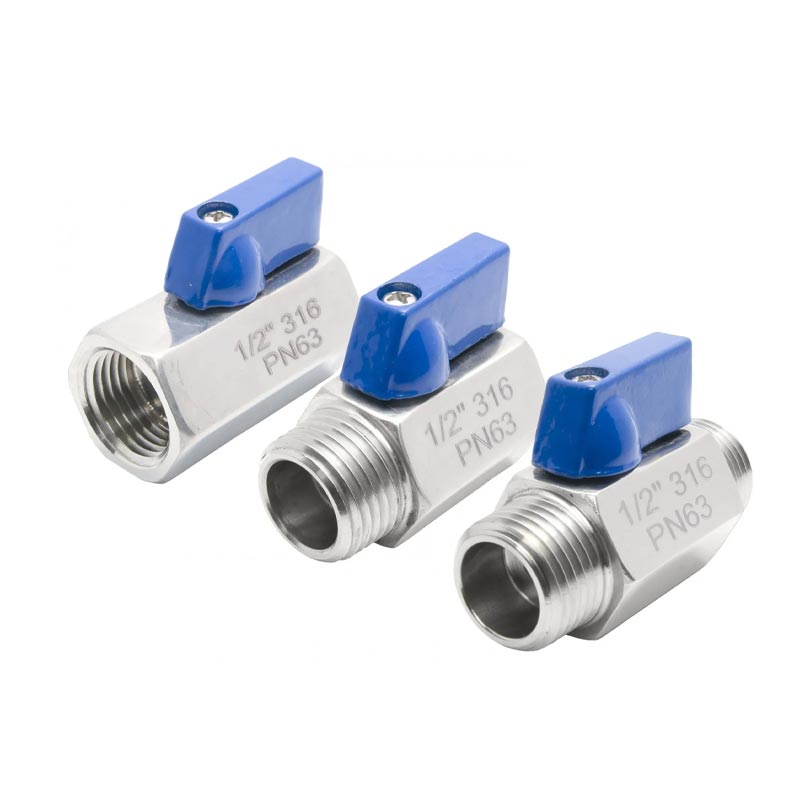

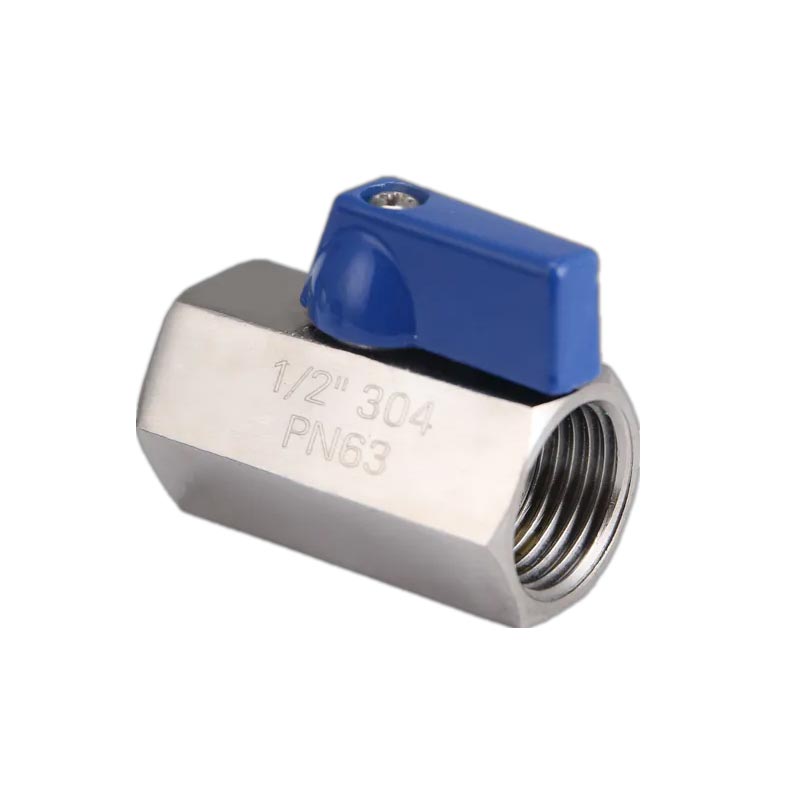

Mini-Kugelhahn aus Edelstahl mit Gewinde

Der JOEPAI Mini-Kugelhahn mit Edelstahlgewinde ist keine einfache, verkleinerte Version eines Standard-Kugelhahns, sondern ein Präzisionssteuerelement, das speziell für kompakte Geräte und Anwendungen mit geringem Durchfluss entwickelt wurde. Es wird im Feingussverfahren mit einem integral geformten Körper hergestellt, deckt Nennbohrungsgrößen von DN6 bis DN25 (1/8" bis 1") ab und ist in den Materialien SS304 und SS316 erhältlich, um unterschiedlichen Anforderungen an die Korrosionsbeständigkeit gerecht zu werden. Unter Beibehaltung der Kernvorteile von Standard-Kugelhähnen – 90°-Schnellbetrieb, nahezu null Strömungswiderstand und zuverlässige Abdichtung – werden erhebliche Einsparungen bei Größe, Gewicht und Installationsfläche erzielt. Merkmale wie ein ausblassicherer Schaft für Betriebssicherheit, PTFE-Sitze für langfristig leckagefreie Leistung und die Unterstützung mehrerer Gewindestandards, einschließlich NPT, BSPP, BSPT, gewährleisten eine flexible Integration in globale Rohrleitungssysteme. Ob in Laborinstrumenten, Mikroluftkompressoren, Trinkwasserleitungen oder Automatisierungsschalttafeln – der JOEPAI Mini-Kugelhahn bietet eine stabile, zuverlässige Absperrsteuerung in Industriequalität, selbst in Umgebungen mit engstem Platzangebot.

Was ist ein Mini-Kugelhahn aus Edelstahl?

Ein Mini-Kugelhahn aus Edelstahl bezieht sich typischerweise auf ein Vierteldrehungs-Absperrventil mit einer Nennbohrungsgröße von DN6 bis DN25 (1/8" bis 1"), hergestellt mit einem Gehäuse aus Edelstahl 304 (CF8) oder 316 (CF8M).

Seine Kernfunktion besteht darin, die Rohrleitung durch Drehen einer Kugel mit kreisförmigem Durchgangsloch zu öffnen oder zu schließen. Es gehört zur Kategorie der Absperrventile und nicht zu den Regelventilen.

Im Vergleich zu Standard-Kugelhähnen bietet es eine umfassende Optimierung von Bauraum, Gewicht, Kosten und Betriebsdrehmoment, wodurch es sich besonders für die Integration in modulare Geräte und kompakte Rohrleitungssysteme eignet.

Anwendungsszenarien

Laborpräzisionsinstrumente: Ein/Aus-Steuerung für Gase oder Mikroflüssigkeitsvolumina, die ein geringes Totvolumen und keine Kontamination erfordern.

Mikroluftkompressoren und pneumatische Systeme: Hochfrequenzzyklen mit geringem Drehmoment und langer Lebensdauer.

Trinkwasser- und Reinwasserausrüstung: 316L-Material mit polierter Innenbohrung verhindert das Auslaugen von Schwermetallen.

Chemische Analysegeräte und pharmazeutische Geräte: Korrosionsbeständige Dichtungen, die mit verschiedenen schwachen Säuren und Laugen kompatibel sind.

In den subtilen Aspekten der industriellen Produktion und des täglichen Lebens gibt es solche oft verborgene Schlüsselkomponenten, die Effizienz und Qualität bestimmen - Mini-Kugelhahn aus Edelstahl mit Gewinde. Als wichtiger Bestandteil der Flüssigkeit Steuerungssysteme ist unser Mini-Kugelhahn zu einem geworden unverzichtbarer Bestandteil der modernen Industrie mit seiner exquisiten Struktur, effiziente Leistung und breites Anwendungsspektrum. Dieser Artikel wird Tauchen Sie ein in das Funktionsprinzip von Mini-Kugelhähnen.

Funktionsprinzip

Der Mini-Kugelhahn mit Edelstahlgewinde ist, wie der Name schon sagt, eine Art Kugelhahn kompakt in Größe und Struktur. Sein Funktionsprinzip ähnelt dem eines Normaler Kugelhahn, dessen Kernstück eine Kugel mit Durchgangsbohrung ist (Ventilkugel genannt), die gedreht wird, um das Ventil zu öffnen und zu schließen.

Wann Das Durchgangsloch in der Kugel ist auf den Einlass und Auslass ausgerichtet Ventil, die Flüssigkeit kann reibungslos passieren und das Ventil ist im geöffneten Zustand; Auf im Gegenteil, wenn sich die Kugel um 90 Grad dreht, ist das Durchgangsloch geschlossen Durch die Dichtflächen auf beiden Seiten des Ventilkörpers wird die Flüssigkeit abgeschnitten ausgeschaltet und das Ventil geschlossen.

Diese einfache Rotationsaktion ist nicht nur einfach zu bedienen, verfügt aber auch über eine hervorragende Dichtleistung, was es ideal macht Wahl zur Steuerung des Flüssigkeitsflusses.

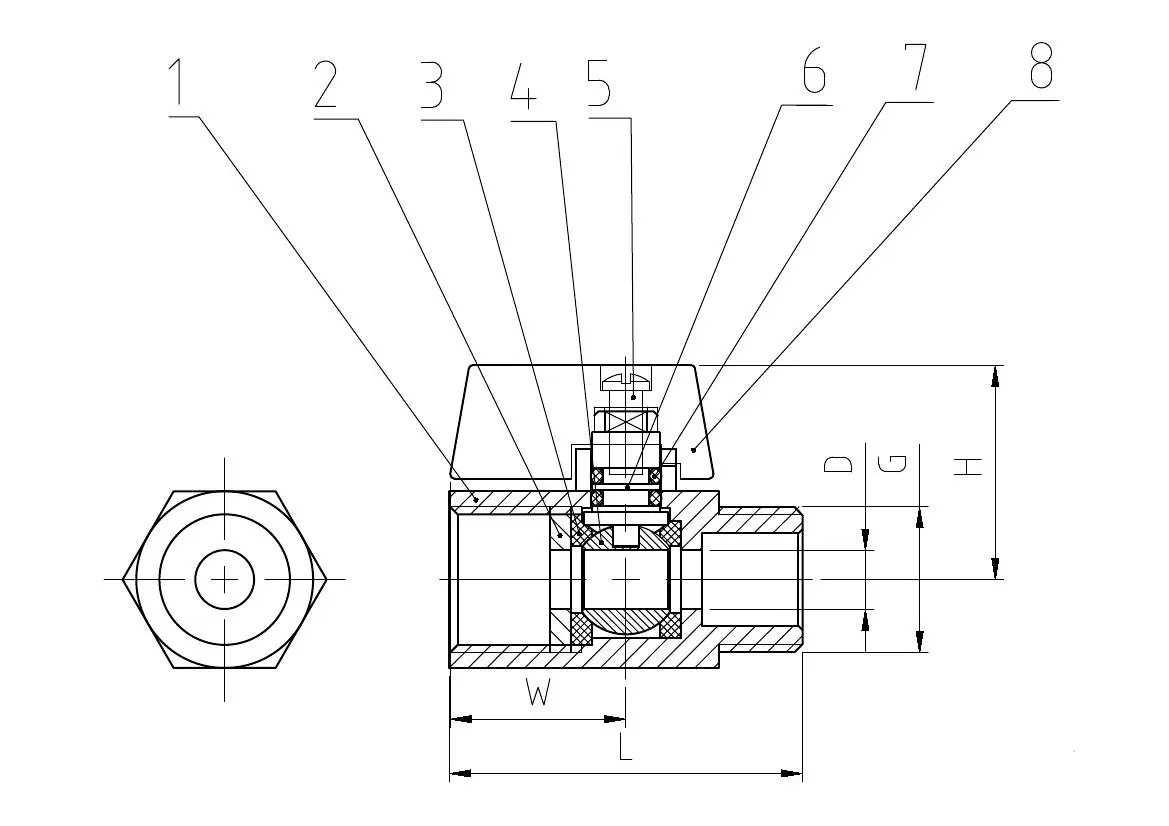

Hauptteile und Materialien

Hauptabmessungen

FAQ

1. Wie hoch ist der maximale Betriebsdruck für diesen Mini-Kugelhahn?

Nennleistung 1000 WOG (PN63), geeignet für Wasser, Öl, Gas und die meisten Flüssigkeitssysteme mit niedrigem bis mittlerem Druck.

2. Wie wähle ich zwischen SS304 und SS316?

SS304 (CF8) – Geeignet für allgemeine Wasser-, Öl- und Gasanwendungen.

SS316 (CF8M) – Empfohlen für Umgebungen mit Chloriden, Meerwasser oder sauren Medien und bietet hervorragende Korrosionsbeständigkeit.

3. Welche Thread-Standards werden unterstützt?

NPT, BSPP, BSPT werden alle unterstützt. Bitte geben Sie bei der Bestellung Ihre Präferenz an.

4. Was ist der Arbeitstemperaturbereich?

Standardbereich: -20 °C bis 200 °C (-4 °F bis 392 °F). Der PTFE-Sitz sorgt für eine stabile Abdichtung im gesamten Bereich.

Für Hochtemperaturbedingungen sind PPL-Sitze erhältlich, die bis zu 300 °C standhalten.

5. Ist es für Trinkwassersysteme geeignet?

Ja. Die Materialkombination SS316L + PTFE ist für Trinkwasserleitungen geeignet.

6. Bieten Sie OEM- oder ODM-Anpassungen an?

Ja. Zu den Anpassungen gehören Griffstile, Körpergravur, Längenabmessungen und Gewindetypen.

Bitte stellen Sie uns Ihre Zeichnungen oder Spezifikationen zur Verfügung und unser Engineering-Team wird Ihnen innerhalb von 24 Stunden mit einer technischen Lösung antworten.
