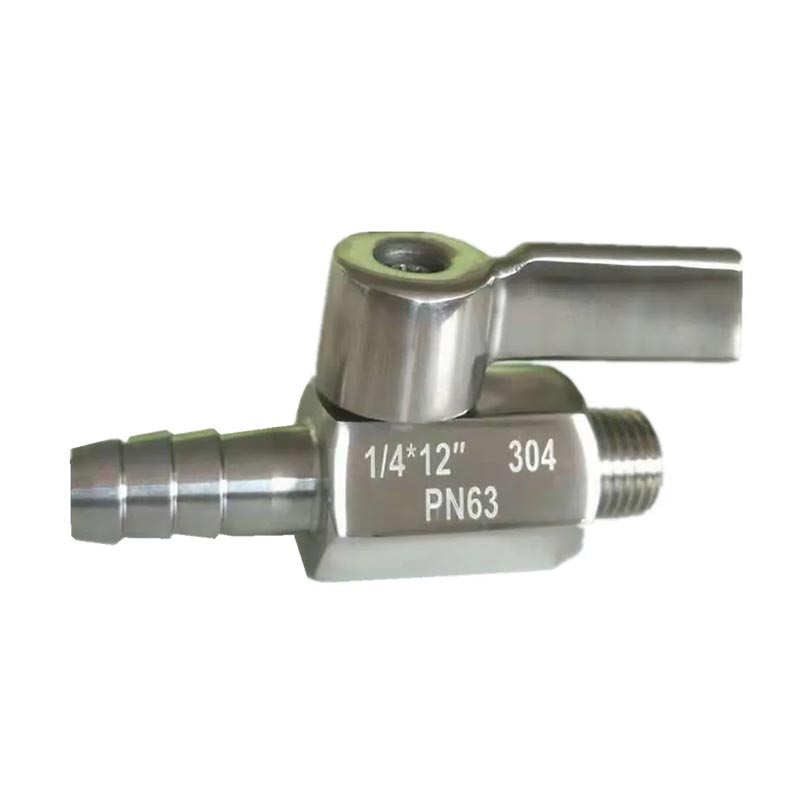

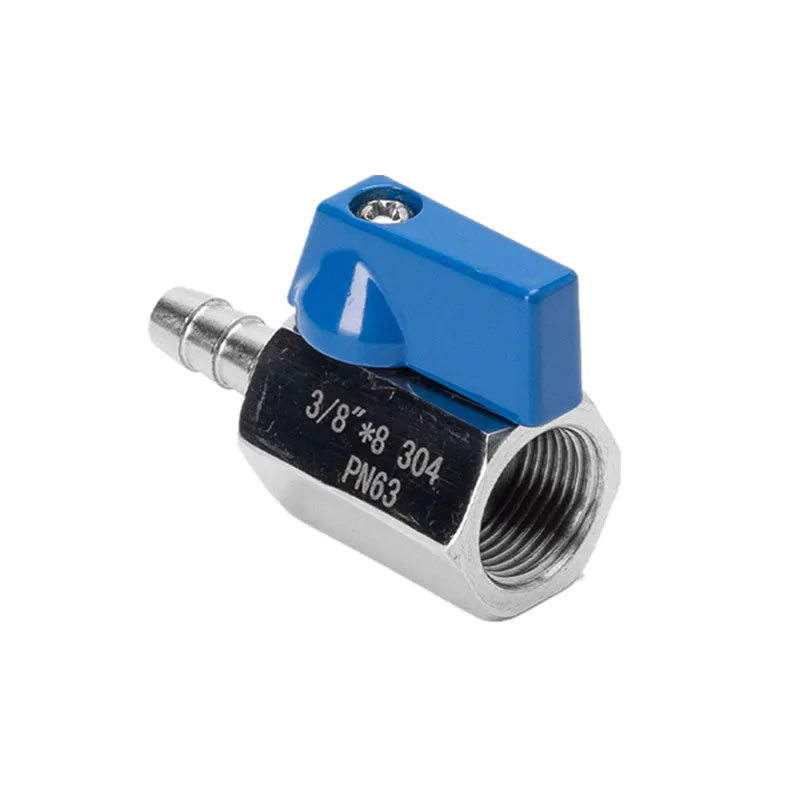

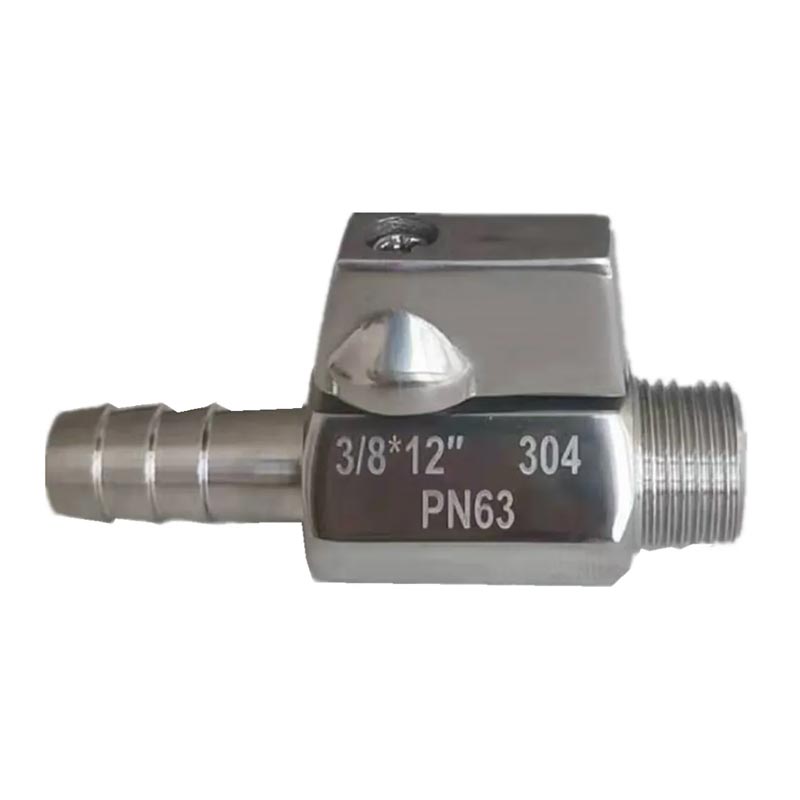

Der Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch von JOEPAI dient als präzisionsgefertigte Brücke zwischen starren Gewinderohrsystemen und flexiblen Schlauchverbindungen. Dieses Ventil wurde in unserer ISO-zertifizierten Anlage entwickelt und hergestellt und ist eine unverzichtbare Komponente für mittlere und kleine Durchflusskontrollanwendungen in Instrumenten, medizinischen Geräten, Mikropumpen und industriellen Präzisionssystemen.
| Besonderheit | Spezifikation |
| Designmerkmal |
Ausblassicheres Schaftdesign |
| Herstellung |
Komplett aus Kieselsol-Feinguss gefertigt |
| Porttyp |
Reduzierter Port |
| Betrieb |
Griffbetätigung, Vierteldrehung |
| Größenbereich |
1/8" – 3/4" (DN6 – DN20) |
| Materialoptionen |
SS304 (CF8) / SS316 (CF8M) |
| Druckstufe |
1000WOG / 1000 PSI / PN63 |
| Sitzmaterial |
PTFE / RPTFE / PPL |
| Beenden |
Oberflächenpolieren |
| Arbeitstemperatur |
-20℃-232℃ |
| Geeignete Medien |
Wasser, Öl, Gas, Luft |
| Designstandard |
ASME B16.34 |
| Gewindeenden |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspektion und Prüfung |
API 598 / MSS SP-110 / EN 12266 |
1.Integrierter Dual-End-Anschluss: Außengewinde + Schlauchtülle mit mehreren Rillen in einem Gehäuse. Entfernen Sie zusätzliche Adapter, reduzieren Sie mögliche Leckagen und Stücklistenkosten.
2.Kompaktes Gehäuse aus präzisionsgegossenem Edelstahl, PN63-Hochdruckstufe, ideal für beengte Platzverhältnisse in Maschinenschränken.
3.SS304/SS316 als Standardmaterial, optional SS304L/SS316L; Höhere Korrosionsbeständigkeit als Messing-Miniventile für Gas, Wasser und leichte chemische Medien.
4.Kombinierte metrische Widerhaken- und Zollgewindegröße, kompatibel mit weltweit standardmäßigen starren Rohren und flexiblen Gummi-/PU-Schläuchen.
5.Einbaufertiges Design, direkter Anschluss des Gerätegewindeanschlusses und des flexiblen Schlauchs, was den OEM-Herstellern Montagezeit spart.
6.Permanente Lasermarkierung von Größe, Material und Druckstufe für eine einfache Lagerverwaltung und Inspektion im Ausland.
Der Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch von JOEPAI genießt in verschiedenen Branchen und Anwendungen Vertrauen:
Industrie und Fertigung
-Pneumatische Steuersysteme und Instrumententafeln
-Hydraulik- und Schmiersysteme
-Prozessausrüstung und auf Rahmen montierte Baugruppen
Medizin & Labor
-Medizinische Geräte und Analyseinstrumente
-Laborgas- und Flüssigkeitskontrolle
-Pharmazeutische Verarbeitungsausrüstung
Wasser & Umwelt
-Wasseraufbereitungs- und -verteilungssysteme
-Bewässerungs- und Landwirtschaftsgeräte
-Entsalzungsanlagen
Öl, Gas und Chemie
-Kraftstoff- und Gashandhabungssysteme
-Chemische Injektions- und Probenahmestellen
-Kontrolle korrosiver Medien
JOEPAI bietet umfassende OEM-Anpassungsdienste für unseren Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch. Wir verstehen, dass jede Anwendung einzigartige Anforderungen hat, und unser Ingenieurteam ist bereit, Lösungen zu liefern, die genau Ihren Spezifikationen entsprechen.

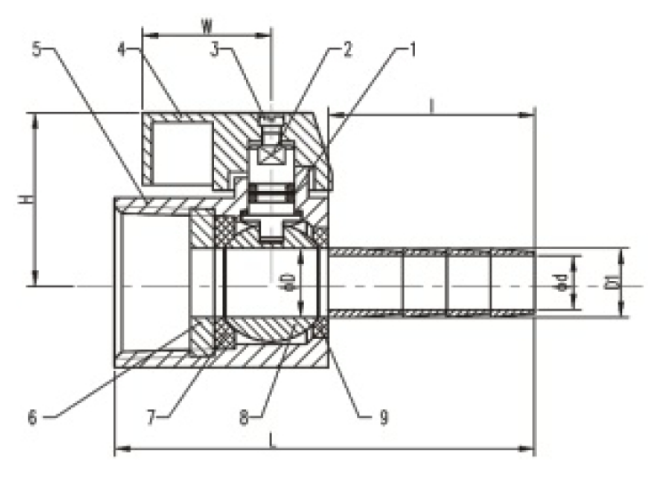

| NEIN. | TEILNAME | MATERIAL | |
| 1 | O-RING | NBR | NBR |
| 2 | STÄNGEL | SS304 | SS316 |
| 3 | BOLZEN | SS304 | SS304 |
| 4 | HANDHABEN | ALUMINIUMLEGIERUNG/CF8 | ALUMINIUMLEGIERUNG/CF8 |
| 5 | KÖRPER | CF8 | CF8M |
| 6 | KAPPE | CF8 | CF8M |
| 7 | KUGELSITZ(A) | PTFE | PTFE |
| 8 | BALL | SS304 | SS316 |
| 9 | KUGELSITZ(B) | PTFE | PTFE |
| Größe | 1/8" 1/4" 3/8" | 1/2" | 3/4" | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Hinweis: Variationen hängen von der Gewindekonfiguration und dem Endtyp ab. Die genauen Abmessungen entnehmen Sie bitte den jeweiligen Produktzeichnungen.
Exzellente Fertigung
-Nach ISO 9001:2015 zertifizierte Produktionsstätte
-Hochmoderne Silica-Sol-Feinguss-Produktionslinien
-eigene Präzisionsbearbeitungs- und Montagemöglichkeiten
- Umfassende Qualitätskontrolle vom Rohmaterial bis zum fertigen Produkt
Branchenkonformität
-Designstandards: ASME B16.34
-Inspektion und Prüfung: API 598, MSS SP-110, EN 12266
-Materialzertifizierungen auf Anfrage erhältlich
Globale Reichweite und Erfahrung
-Jahrelange Erfahrung in der Herstellung und im Export von Industrieventilen
-Kunden in ganz Nordamerika, Europa, Asien und dem Nahen Osten vertrauen darauf
-Nachgewiesene Erfolgsbilanz bei Ventillösungen für verschiedene Branchen
Qualitätsverpflichtung
-100 % Druckprüfung an jedem Ventil
-Materialüberprüfung und Rückverfolgbarkeit
-Strenge Maßkontrolle
-Verpflichtung zur kontinuierlichen Verbesserung
Kundenorientierter Service
- Reaktionsschneller technischer Support und Anwendungstechnik
-Flexible Bestellmengen von der Probe bis zur Großpackung
- Pünktliche Lieferung und zuverlässige Logistik
-Kundendienst und Garantie
A: Ein Mini-Kugelhahn aus Edelstahl wird üblicherweise zur Steuerung von Wasser, Öl, Gas und anderen Flüssigkeiten in kompakten Rohrleitungssystemen, Geräten und Automatisierungsanwendungen verwendet.
A: SS316 bietet aufgrund seines Molybdängehalts eine bessere Korrosionsbeständigkeit und eignet sich daher für chemische, maritime und raue Umgebungen. SS304 wird häufig für allgemeine Industrieanwendungen verwendet.
A: Wir bieten verschiedene Gewindestandards an, darunter NPT, BSP, DIN, ISO228 und JIS, um unterschiedliche internationale Rohrleitungsanforderungen zu erfüllen.
A:Ja. Zu den OEM-Anpassungsoptionen gehören Materialien, Gewindetypen, Größen, Oberflächenbehandlung und Logo-Markierung.
A: Es ist für Wasser, Öl, Gas und andere kompatible Industrieflüssigkeiten innerhalb des angegebenen Druck- und Temperaturbereichs geeignet.
