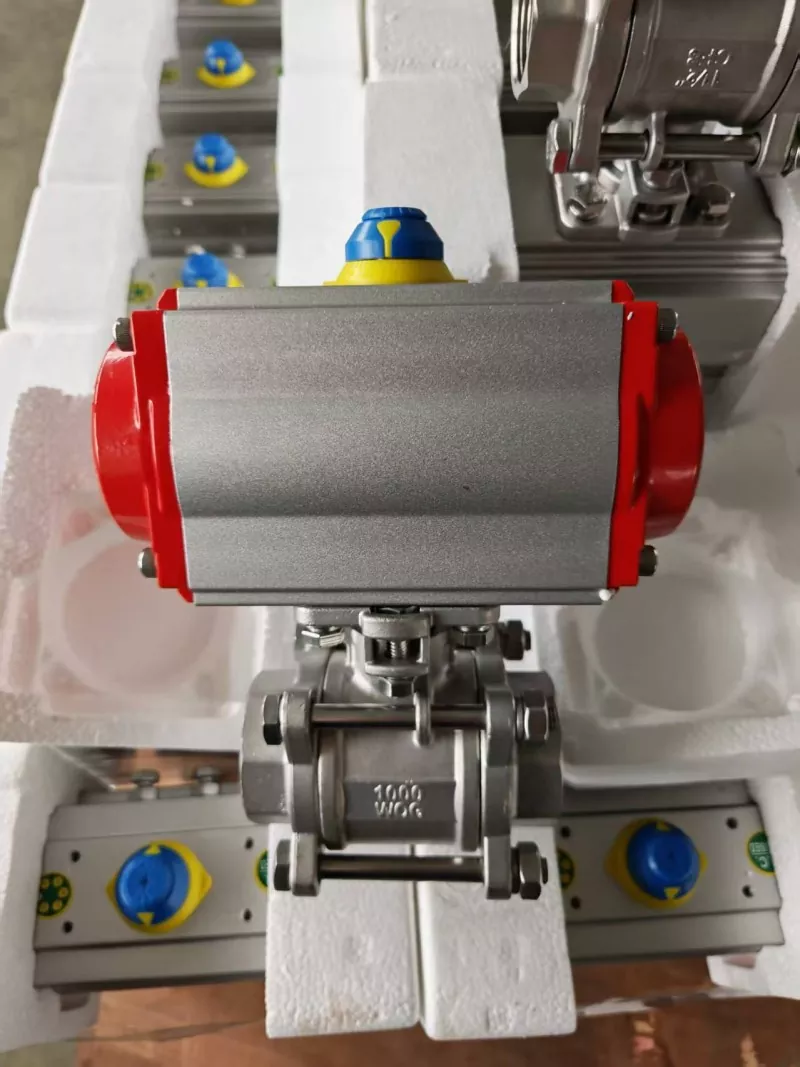

Der3-teiliger pneumatischer Kugelhahnkombiniert eine robuste dreiteilige Gehäusekonstruktion mit einem kompakten pneumatischen Aktuator mit hohem Takt. Dieses Ventil wurde sowohl für Ein/Aus- als auch für modulierende Steuerungsanwendungen entwickelt und bietet keine Leckage, einen geringen Druckabfall und eine lange Lebensdauer in anspruchsvollen Prozessumgebungen.
Der dreiteilige pneumatische Kugelhahn von Joepai ist mit PTFE-Weichdichtung oder Metall-Hartdichtung erhältlich und mit einfachwirkenden (Federrückführung) oder doppeltwirkenden Antrieben kompatibel und bietet eine flexible Automatisierung für Ihr Rohrleitungssystem.
|
Besonderheit |
Nutzen |
|
3-teiliges Gehäusedesign |
Einfache Inline-Wartung – Sitze/Dichtungen austauschen, ohne Rohrleitungen zu entfernen |
|
Schwimmender Ball |
Zuverlässige Abdichtung unter hohem Druck |
|
Hartdichtung aus PTFE oder Metall |
Keine Leckage (≤0,0005 ml/h, ANSI Klasse VI) |
|
Voller Durchgang / reduzierter Durchgang |
Minimaler Druckabfall, Energieeinsparung |
|
Einfachwirkend (Federrückstellung) |
Ausfallsicher: schließt automatisch bei Luftverlust |
|
Doppeltwirkend |
Höheres Drehmoment, schnelleres Radfahren |
|
Großer Temperaturbereich |
-40℃ bis 425℃ (PTFE auf Metalldichtung) |
|
Multistandard-Verbindungen |
ANSI-/DIN-/JIS-Flansch oder Gewinde |
Der pneumatische Antrieb verwendet Druckluft, um den Kugelhahn zur Öffnungs-/Schließsteuerung um 90° zu drehen. Nachfolgend finden Sie das Standard-Funktionsprinzip für doppeltwirkende und einfachwirkende Antriebe.
Keine Feder – für den Betrieb ist beidseitige Luftzufuhr erforderlich
|
Aktion |
Luft SuPort anwenden |
Auslassanschluss |
Kolbenbewegung |
Ventilstatus |
|
Ventil öffnen |
Hafen 2 |
Hafen 4 |
Kolben bewegen sich nach außen |
Offen |
|
Ventil schließen |
Hafen 4 |
Hafen 2 |
Kolben bewegen sich nach innen |
Geschlossen |

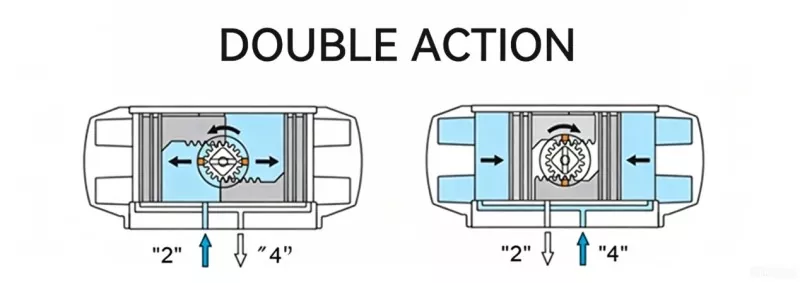

Diagrammbeschreibung (doppeltwirkend):
Anschluss 2 = Einlass zum Öffnen des Ventils – Druckluft treibt zwei Kolben auseinander
Anschluss 4 = Einlass zum Schließen des Ventils – Druckluft treibt zwei Kolben in Richtung Mitte
Die Feder sorgt für einen ausfallsicheren Verschluss, wenn die Luftzufuhr unterbrochen wird
|
Aktion |
Luft SuPort anwenden |
Auslassanschluss |
Frühlingsstaat |
Ventilstatus |
|
Ventil öffnen |
Hafen 2 |
Hafen 4 |
Feder komprimiert |
Offen |
|
Ventil schließen |
Luft entweicht aus Anschluss 2, Federentlüftungen |
Port 4 (optional) |
Der Frühling breitet sich aus |
Geschlossen |

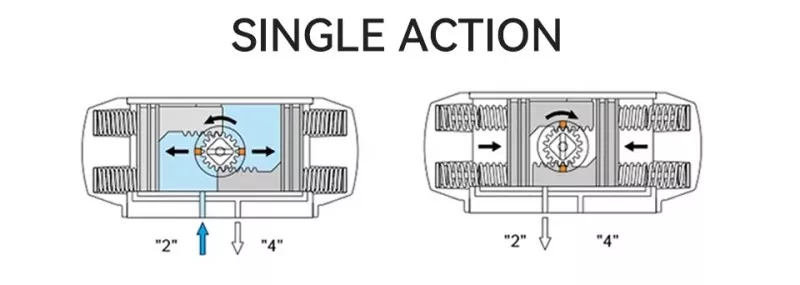

Diagrammbeschreibung (einfachwirkend):
Anschluss 2 = Einlass zum Öffnen des Ventils – Luftdruck drückt die Feder zusammen und bewegt die Kolben nach außen
Anschluss 4 (oder Federkammer) = Wenn Luft aus Anschluss 2 abgelassen wird, bringt die Federkraft die Kolben in die geschlossene Position zurück
Statische Leckrate ≤0,0005 ml/h, entspricht der ANSI-Klasse-VI-Norm. PTFE-Weichdichtung für allgemeine Medien, Metall-Hartdichtung für Hochtemperatur- oder abrasive Medien.

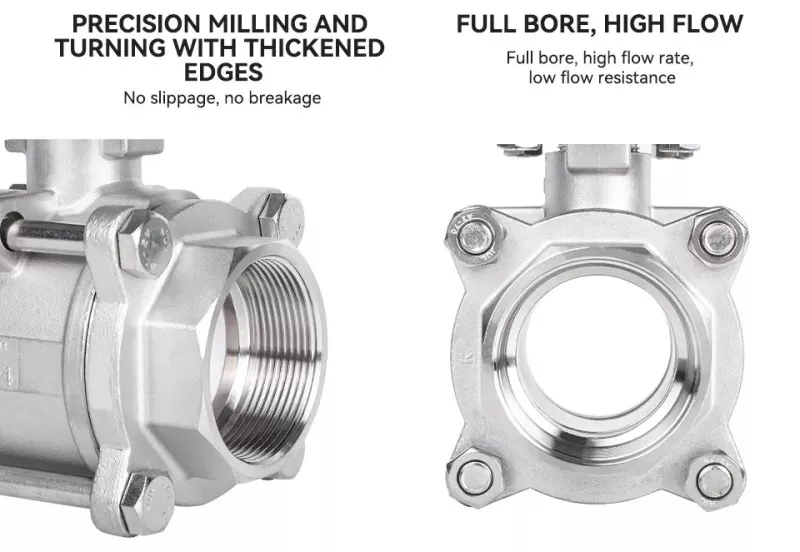

Das Design mit vollem Durchgang sorgt für einen nahezu geraden Rohrströmungsweg, reduziert den Druckverlust im System und spart Pumpenergie.
Gehäusematerialien: Kohlenstoffstahl, WCB, SS304, SS316L. Eine spezielle Korrosionsschutzbehandlung verlängert die Lebensdauer in Wasser, Öl, Gas und leicht korrosiven Medien.
Stellungsregler – 4-20-mA-Signal für modulierende Regelung, Genauigkeit ±0,1 %
Endschalter – Rückmeldung der Öffnungs-/Schließposition
Magnetventil – 24 V DC / 220 V AC für ferngesteuerte Ein-/Aus-Steuerung
FRL (Filter, Regulator, Lubricator) – saubere und regulierte Luftversorgung
Die integrierte intelligente Überwachung sorgt für eine Fehlerwarnung von bis zu 180 Stunden im Voraus und reduziert ungeplante Ausfallzeiten um über 40 %.
|
Parameter |
Wert |
|
Ventiltyp |
|
|
Größenbereich |
DN6 bis DN100 (3/8" bis 4") |
|
Druckstufe |
PN16 / PN25 / PN40 / PN63 |
|
Körpermaterial |
SS304 / SS316 / Kohlenstoffstahl WCB |
|
Sitzmaterial |
PTFE (weich) / PEEK oder Metall (harte Dichtung) |
|
Temperaturbereich |
-40℃ bis 425℃ |
|
Verbindungen beenden |
Mit Flansch (ANSI/DIN/JIS) oder Gewinde (NPT/BSP) |
|
Aktuatortyp |
Pneumatisch – einfachwirkend (Federrückzug) oder doppeltwirkend |
|
Portidentifikation |
Port 2 und Port 4 (Industriestandard) |
|
Optionales Zubehör |
Magnetventil, Endschalter, Stellungsregler, FRL |
Petrochemische und chemische Verarbeitung
Kommunale Gasübertragung
Wasser- und Abwasseraufbereitung
Stromerzeugung
Lebensmittel und Arzneimittel (Hygieneversion verfügbar)
Metallurgie und industrielle Flüssigkeitskontrolle
|
Service |
Details |
|
Garantie |
12 Monate ab Versanddatum (Materialien und Verarbeitung) |
|
Kundenspezifisches Engineering |
Modifikation nach Bedarf für einzigartige Anwendungen |
|
Technische Unterstützung |
24/7 per E-Mail oder Hotline |
|
OEM/ODM |
Verfügbar – Formendesign, Materialauswahl, Zubehörintegration |
