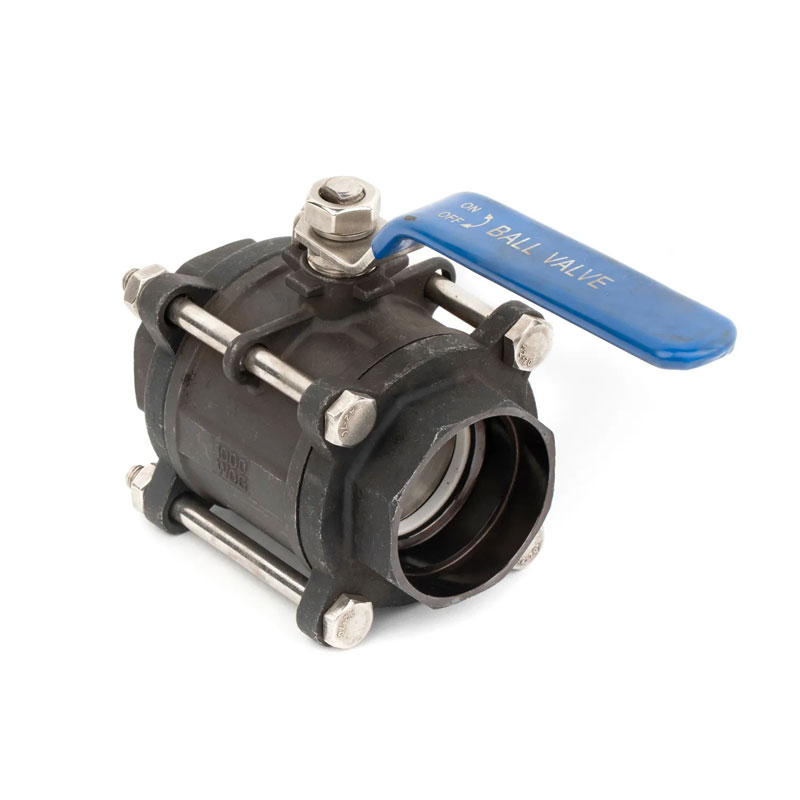

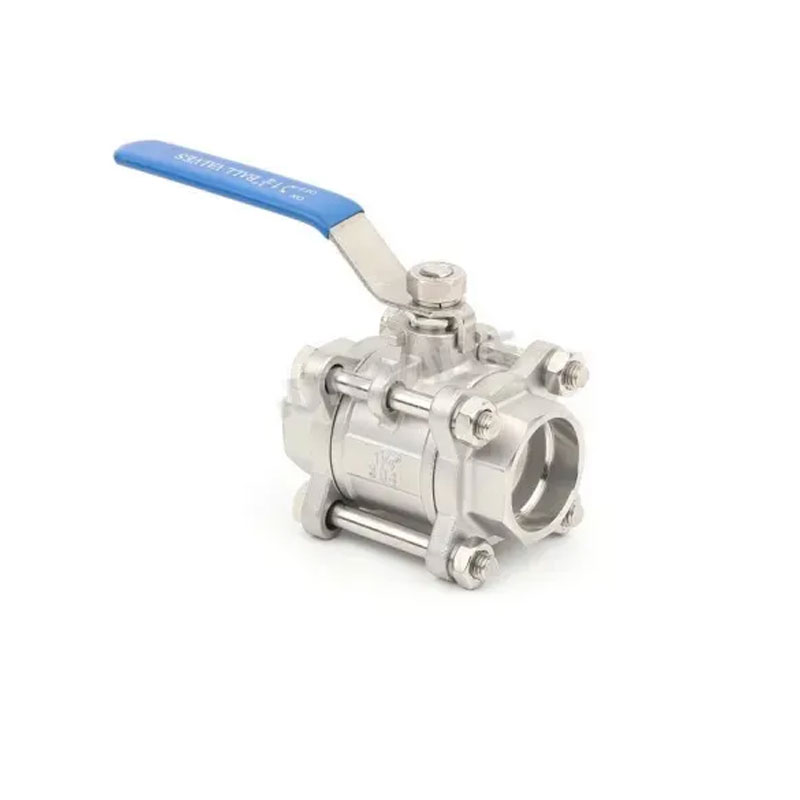

Joepai 3 -teilige Sockelschweißballventile in China ist relativ neu Art des Ballventils, das einige einzigartige Vorteile in seiner Struktur hat, wie z. reibungsloser Schalter, Verschleiß mit niedriger Dichtung und kleines Öffnen und Schließen Drehmoment. Dies kann die Spezifikationen des dazugehörigen Aktuators verringern. Ausgestattet mit einem Multi -Turn -Electric -Aktuator kann eine Anpassung erfolgen und engstem Schneiden des Mediums. Weithin anwendbar auf Arbeitsbedingungen wie z. Erdöl, chemische, städtische Wasserversorgung und -entwässerung, die streng erfordern Grenzwert.
Die Hauptmerkmale von 3 -teiligen Sockelschweißballventilen sind ihre kompakten Struktur, einfache Betrieb und Wartung, geeignet für allgemeine Arbeiten Medien wie Wasser, Lösungsmittel, Säuren und Erdgas sowie für Medien mit harten Arbeitsbedingungen wie Sauerstoff, Wasserstoffperoxid, Methan, und Ethylen. Der Ventilkörper eines Kugelventils kann integral oder modular sein.
| Parameter | Spezifikation |
| Ventiltyp | 3pc Sockelschweißkugelventil |
| Größenbereich | 1/4 ” - 4” (DN8 - DN100) |
| Endverbindung | Sockelschweißung (SW) |
| Druckbewertung | 1000 WOG / PN63 |
| Körpermaterial | Edelstahl CF8 / CF8M / Kohlenstoffstahl WCB |
| Sitzmaterial | Ptfe / rptfe / peek |
| Betriebstyp | Manueller Hebel / pneumatischer Stellantrieb / elektrischer Aktuator |
| Standards | ASME B16.11, API 598, ISO 5211 (optionales Montagepad) |

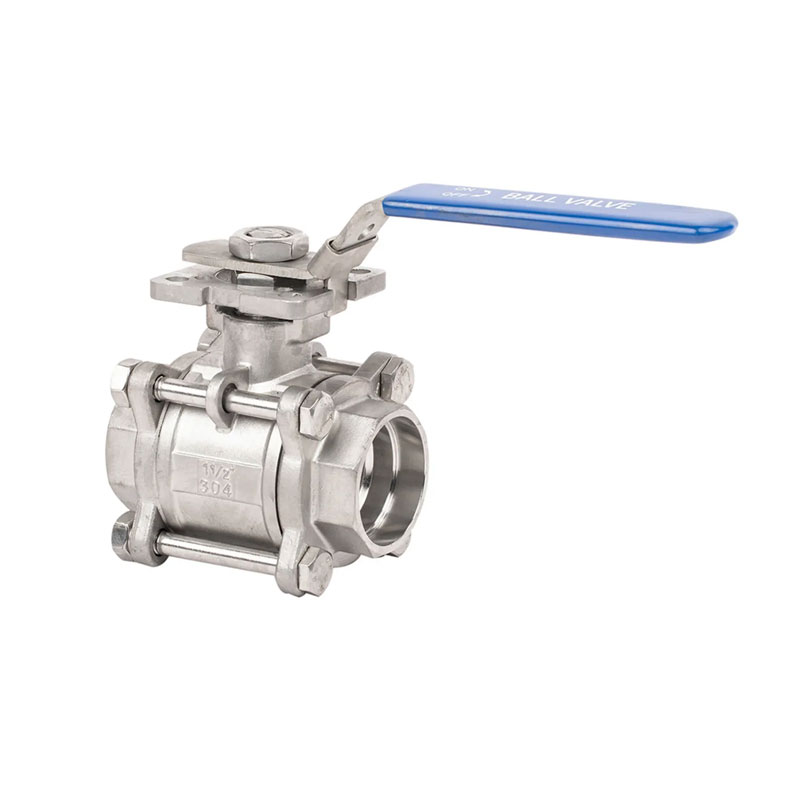

| Optionen | Feuersicheres Design, ISO 5211 Montagepad, mit Hohlraum gefüllte Sitze (optional) |
| 1 | KAPPE | CF8M/CF8/WCB | 9 | Schubspülmaschine | Ptfe |
| 2 | Bolzenscheibe | SS304/SS/SS316 | 10 | VERPACKUNG | Ptfe |
| 3 | Sechskantnuss | SS304/SS/SS316 | 11 | DRÜSE | SS304/SS |
| 4 | BOLZEN | SS304/SS/SS316 | 12 | Stück finden | SS304/SS |
| 5 | KÖRPER | CF8M/CF8/WCB | 13 | HANDHABEN | SS304/SS |
| 6 | SITZ | Ptfe | 14 | Stammnuss | SS304/SS |
| 7 | BALL | SS316/SS304/SS | 15 | Plastikabdeckung | PLASTIK |
| 8 | STÄNGEL | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
