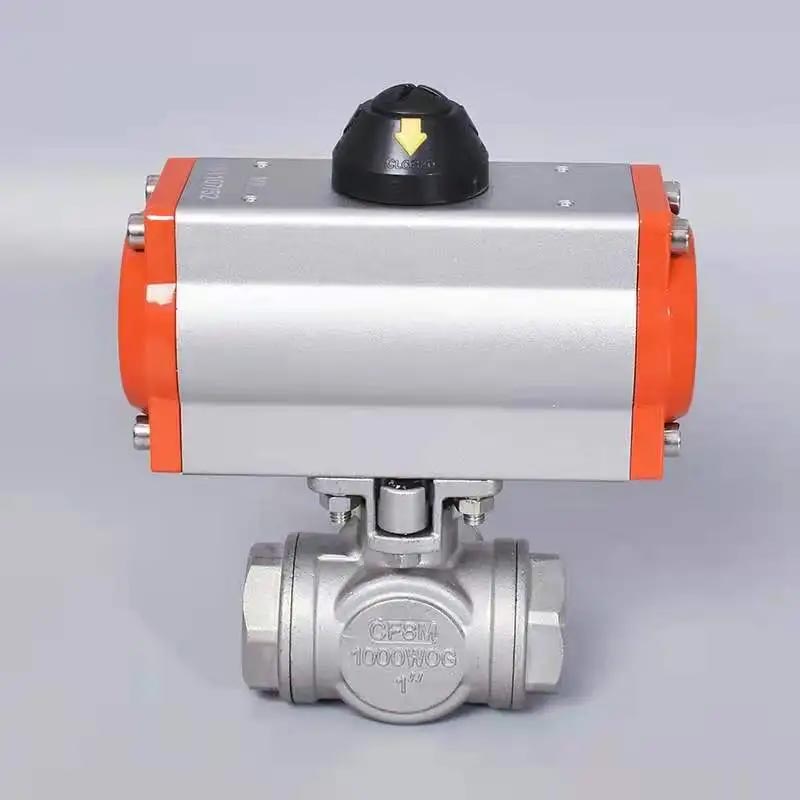

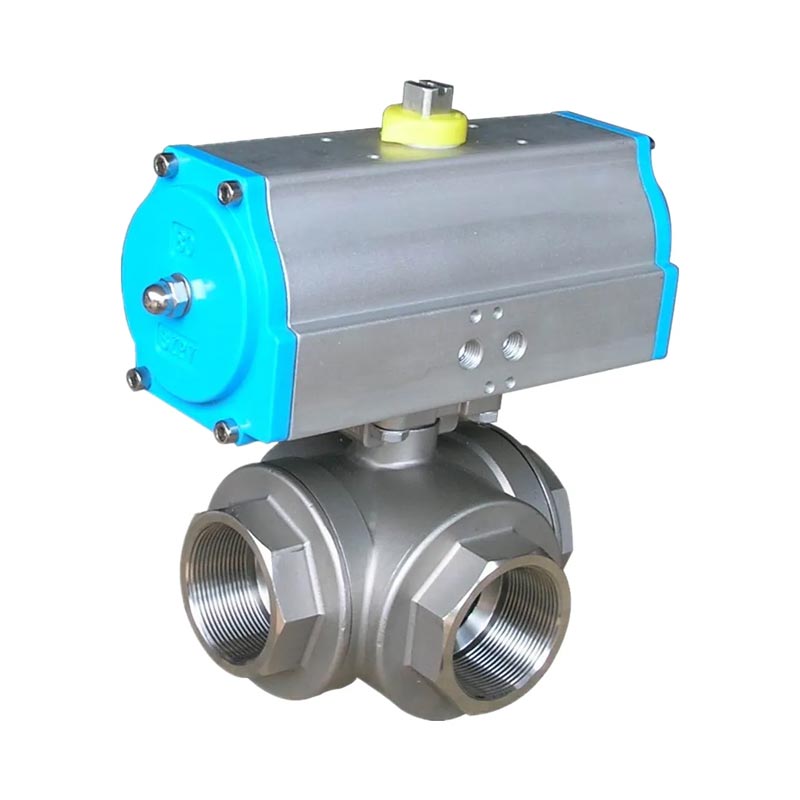

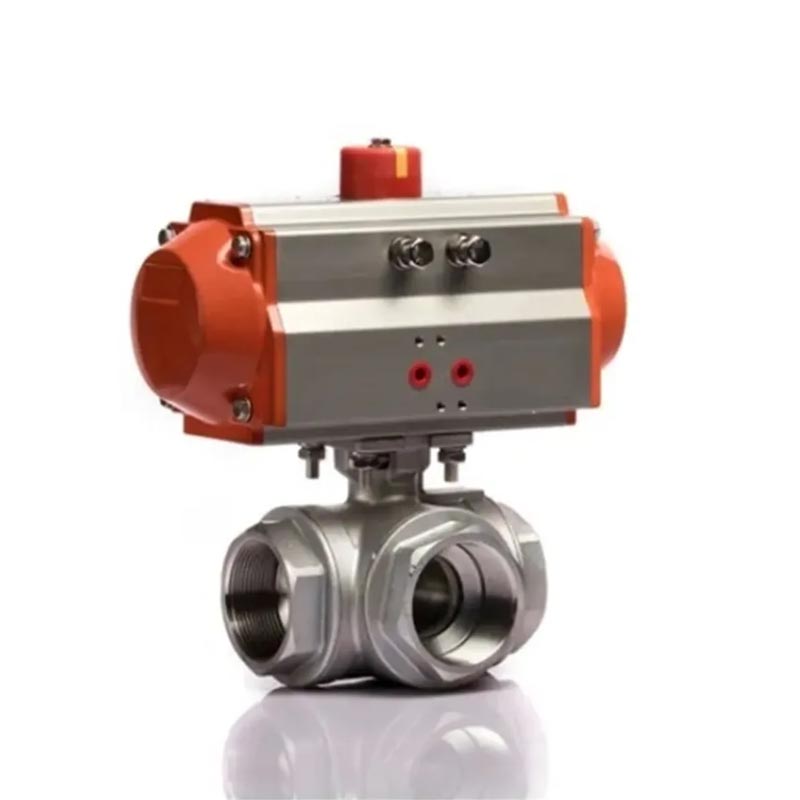

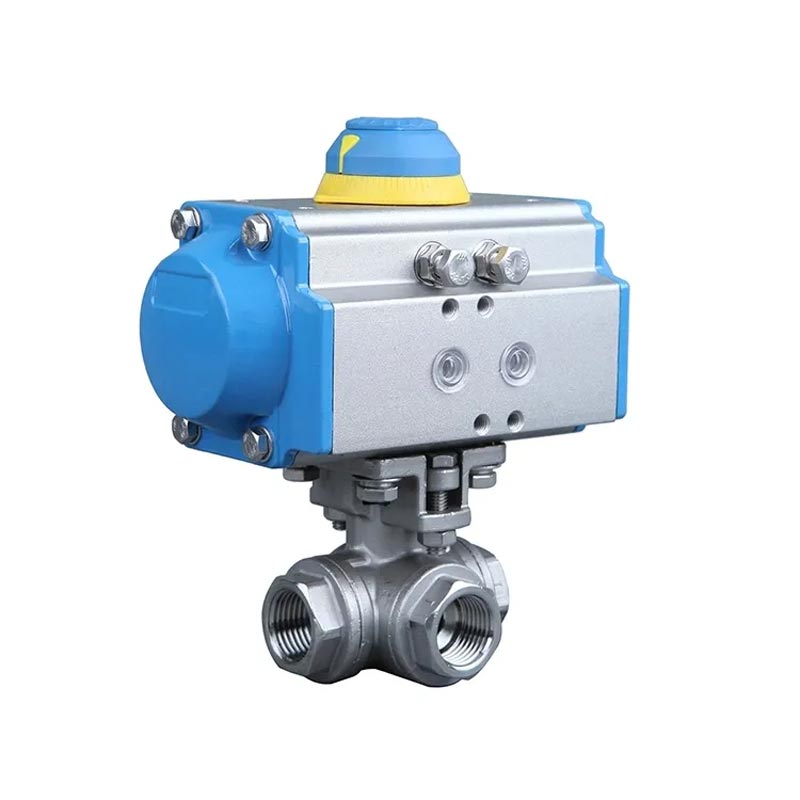

Merkmale des JOEPAI Dreiwege-Pneumatik-Kugelhahns mit Edelstahlgewinde ein hochwertiger geschmiedeter Ventilkörper aus Edelstahl 304 oder 316 und ist ausgestattet mit leistungsstarken doppeltwirkenden oder einfachwirkenden pneumatischen Antrieben für automatische Öffnungs- und Schließsteuerung. Die kompakte Schraubverbindung Struktur vereinfacht Installation und Wartung, passt sich verschiedenen an Standards wie NPT und BSP und verwendet PTFE oder verstärkte Dichtungsmaterialien für das Dichtungsteil. Es ist für T-förmige oder L-förmige Kanäle geeignet Strukturen und können eine Medienumleitung, -zusammenführung oder -umschaltung bewirken Operationen. Es wird häufig in Steuerungssystemen für die Fluidautomatisierung eingesetzt.
Körper aus Feinguss
Arbeitsdruck 1000 W.O.G.
Einstellbare Vorbaupackung
Dichtungen und Sitze aus reinem Teflon
Temperaturbereich: -60 bis 450 °F
ISO5211-Direktmontage-Pad-Design für Aktuatoren
Ausblassicherer Schaft, Vollkugel nach Kundenwunsch
100 % Dichtheit getestet bei 100 psi Luft unter Wasser
Hydrostatischer Prüfdruck: 1500 psi
Verriegelungsgriff (Option)
| 1 | Körper | CF8/CF8M | 8 | Stängel | SS304/SS316/SS |
| 2 | Kappe | CF8/CF8M | 9 | Anlaufscheibe | PTFE |
| 3 | Kappe | CF8/CF8M | 10 | Verpackung | PTFE |
| 4 | Ball | SS304/SS316/SS | 11 | Drüse | SS304/SS |
| 5 | Sitz | PTFE | 12 | Schaftmutter | SS304/SS |
| 6 | Dichtung-A | PTFE | 13 | Nur Rückzug blockieren | SS304/SS |
| 7 | Dichtung-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Produktname | 3-Wege-Kugelhahn aus Edelstahl mit Gewinde und Pneumatik Aktuator |
| 1. Material | Edelstahl 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Größe | 1/4''~4'' (DN6~DN100) |
| 3.Zertifikat | ISO9001 und CE |
| 4. Hafen | Reduzierter/voller Port |
| 5. Arbeitsdruck | 1000 PSI (PN63/6,3 MPa) |
| 6. Verbindung endet | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Arbeitstemperatur. | -20~300 °C |
| 8. Geeignetes Medium | Wasser, Erdgas, Öl und einige ätzende Flüssigkeiten |
| 9. Siegel | PTFE, RPTFE, PPL |
| 10. Verriegelung | Option |
| 11. Inspektion und Prüfung | Gemäß API598 |
| Lieferung | |
| Lieferzeit | 20~30 Tage |
| Paket | Standard-Export-Sperrholzkiste |
| Verschiffungshafen | Ningbo/Shanghai, China |
| Versandbedingungen | Exw, FOB, CFR, CIF usw. |
| Zahlungsbedingungen | T/T, Western Union usw. |
| 30 % Vorauszahlung, 70 % Restzahlung vor Versand oder gegen Kopie von BL | |
| Garantie | 18 Monate nach Verlassen des Werks |
| Vorteil | OEM ist anwendbar |
| Andere | Wir fertigen auch Flanschkugelhähne, Absperrschieber, Durchgangsventile, Rückschlagventil, Hydrantenventil, Druckerhöhungsventil, vollständig verschweißt Kugelventil und Y-Sieb usw. |
