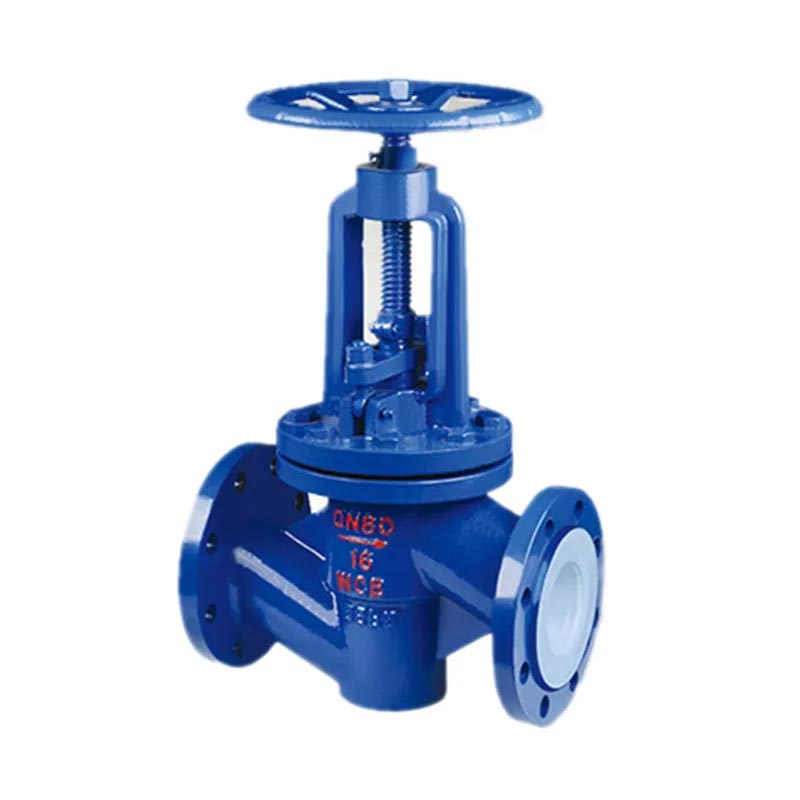

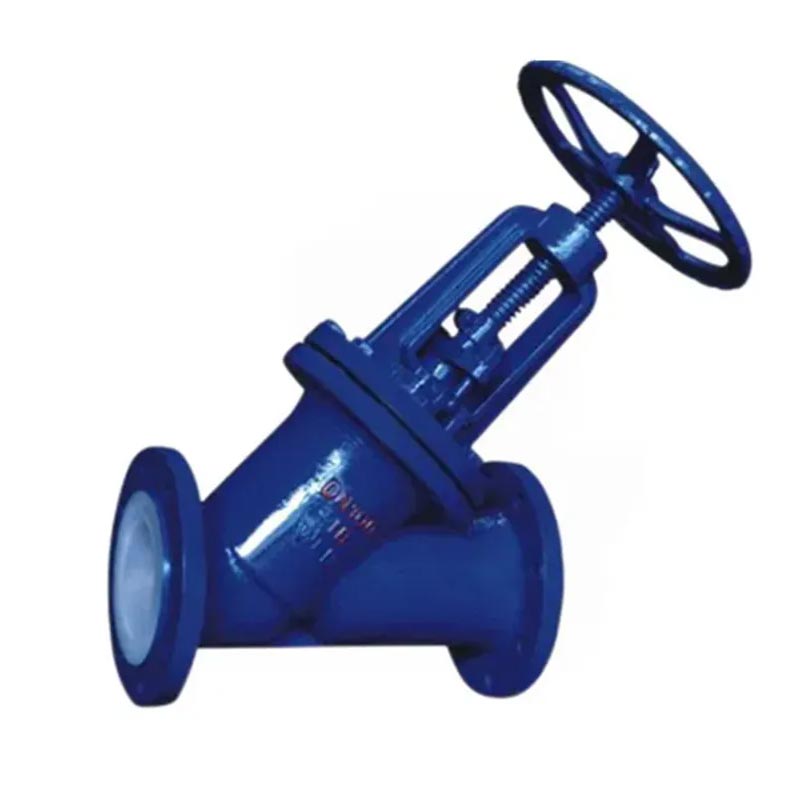

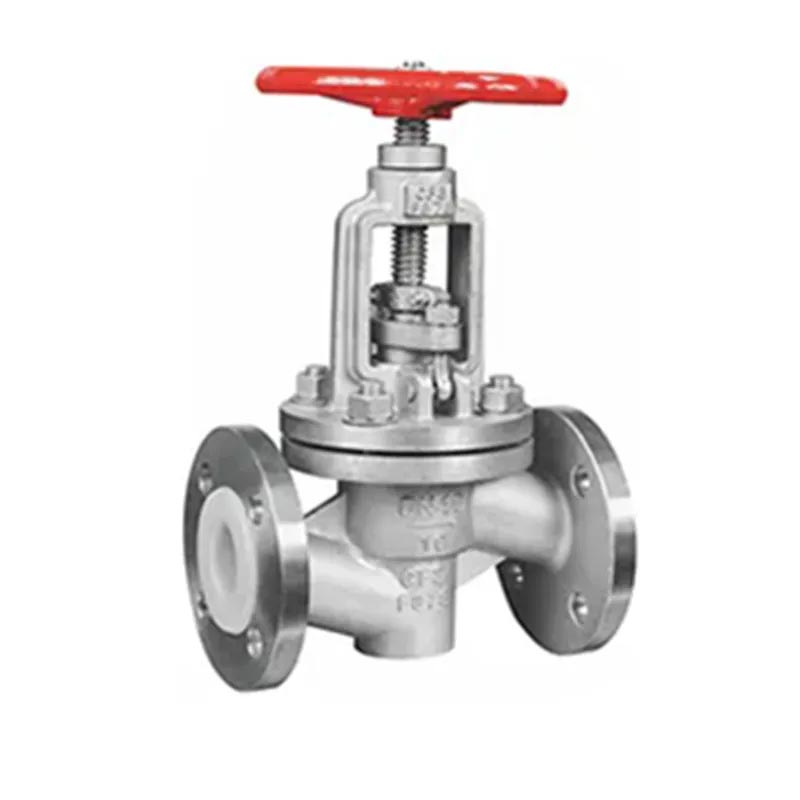

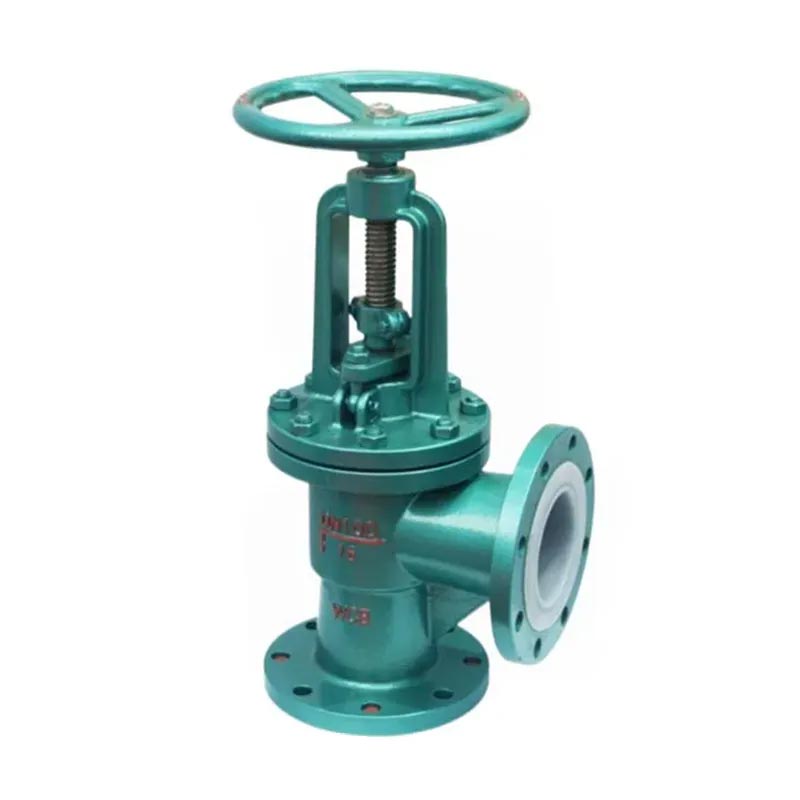

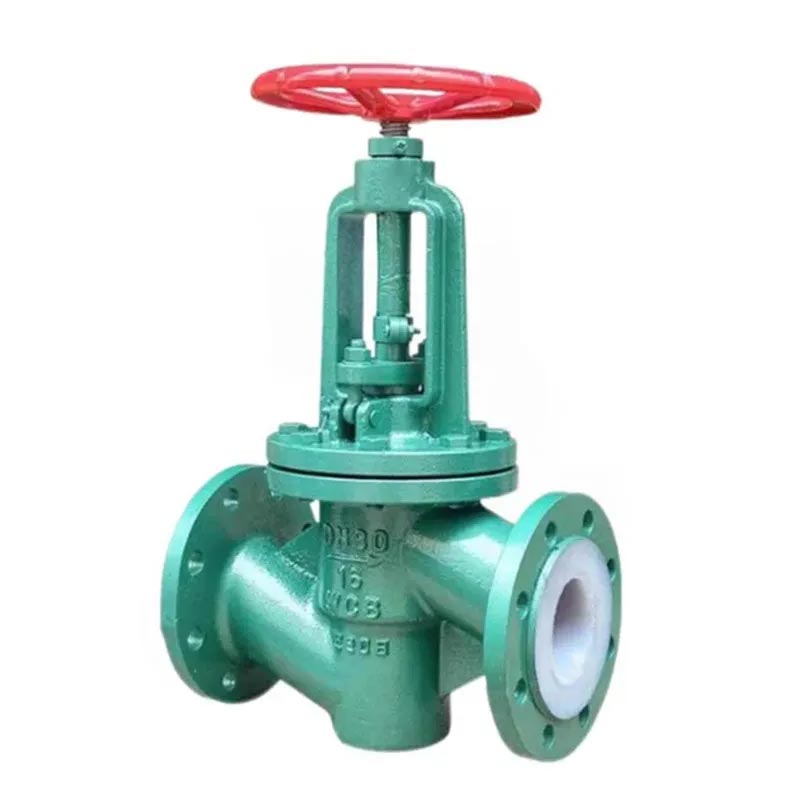

Mit jahrzehntelanger technischer Expertise bietet JOEPAI hochwertige, mit PTFE ausgekleidete Y-Muster-Absperrventile an, die strikt den internationalen Standards entsprechen. Jeder Das Ventil wird vor dem Verlassen des Hauses einer 100-prozentigen Druck- und Dichtheitsprüfung unterzogen Fabrik. Wir bieten OEM-Support, kurze Lieferzeiten und maßgeschneiderte Lösungen Materialkonfigurationen für projektspezifische Anforderungen. Das ausgekleidete Durchgangsventil ist eine Art Absperrventil, bei dem das Schließelement (Scheibe) vom Ventilschaft angetrieben wird und sich entlang der Mittelachse des Ventilsitzes auf und ab bewegt. Es wird üblicherweise zum Verbinden oder Absperren des Mediums in Rohrleitungen verwendet und wird im Allgemeinen nicht zur Durchflussregulierung verwendet. Zu den Grundstrukturen gehören: gerader Typ J41, abgewinkelter Typ J44 und schräger Typ J45 (Y-Typ).
Ausgekleidete Absperrventile zeichnen sich durch eine kompakte Bauweise, flexiblen Betrieb, hohe Korrosionsbeständigkeit und einen kurzen Hub aus. Sie werden häufig in Anwendungen mit starker Korrosion eingesetzt, beispielsweise in der chemischen Industrie, Erdöl, Pharmazeutik, Lebensmittel, Stahlverhüttung, Papierherstellung, Wasserkraft und Umweltschutz.
Auskleidungsmaterialien: PFA, PTFE, FEP, GXPO usw.
Betriebsmethoden: Manuell, Getriebe (Schneckengetriebe), elektrisch, pneumatisch, hydraulisch.
In Branchen, in denen aggressive Chemikalien die Norm sind, unterliegen Standard-Metallventile schnell Korrosion und Ausfällen. Mit PTFE (Polytetrafluorethylen) und PFA (Perfluoralkoxy) ausgekleidete Y-förmige Durchgangsventile wurden speziell für diese Herausforderung entwickelt und bieten eine hervorragende Lösung für die Steuerung des Durchflusses hochkorrosiver, hochreiner oder klebriger Medien.
Design- und Herstellungsstandard: GB12235
Face-to-Face-Abmessung: GB12221
Flanschabmessungsstandard: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Auskleidungsschicht: Elektrofunkenerkennung
Teststandard: GB/T 13927, API 598
Nenndruck: PN (MPA)
Körperprüfdruck: PNX1,5
Dichtungstestdruck: PNX1.1
| Körper | |
| Körperfutter | Fluorkunststoff |
| Motorhaube | Gusseisen, Kohlenstoffstahl, Edelstahl |
| Scheibe | Kohlenstoffstahl, Edelstahl, vollständig mit Fluor beschichtet Kunststoff |
| Drüse | |
| Stängel | Kohlenstoffstahl, Edelstahl, teilweise mit Fluor beschichtet Kunststoff |
| Handrad |
| Standardwert (: mm) | Referenzwert | ||||||||
| DN(mm) | L | D | D1 | D2 | f | b | Z-φd | TUN | W(kg) |
| PN2,5m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Nenndurchmesser | Nenndruck | Arbeitsdruck | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Gewicht |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
