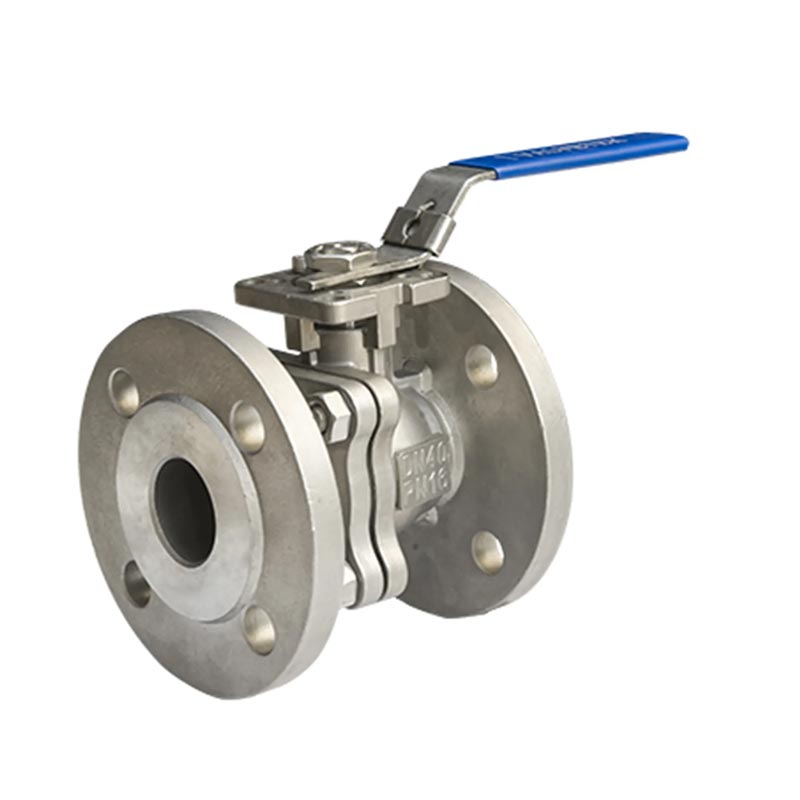

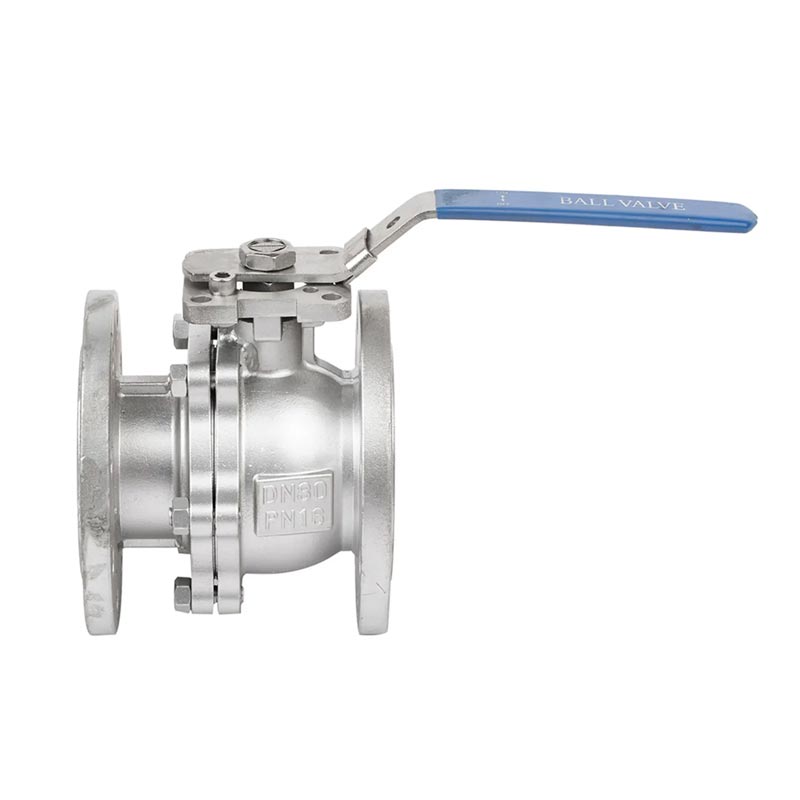

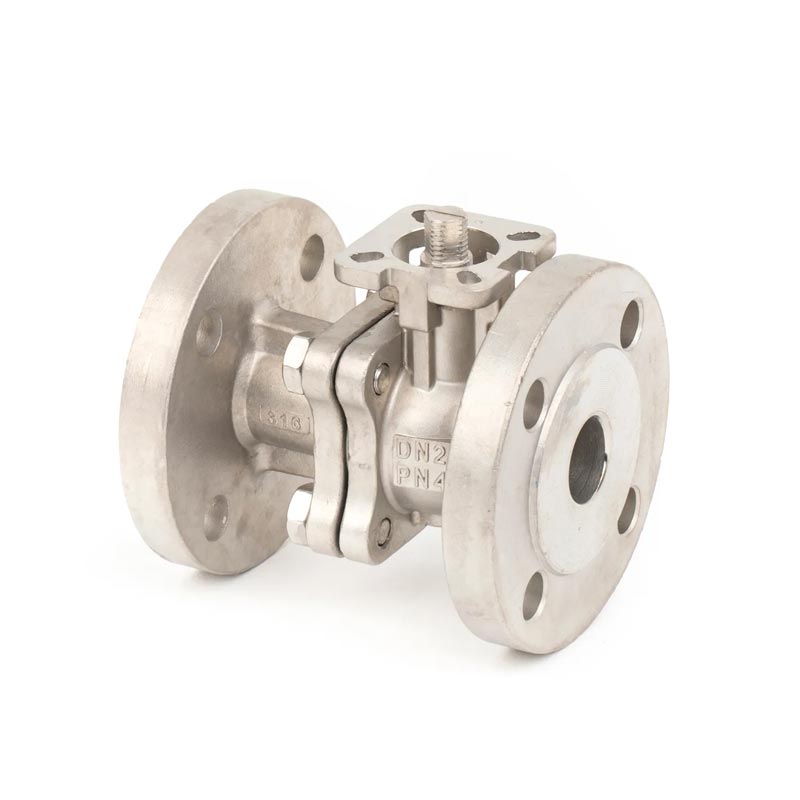

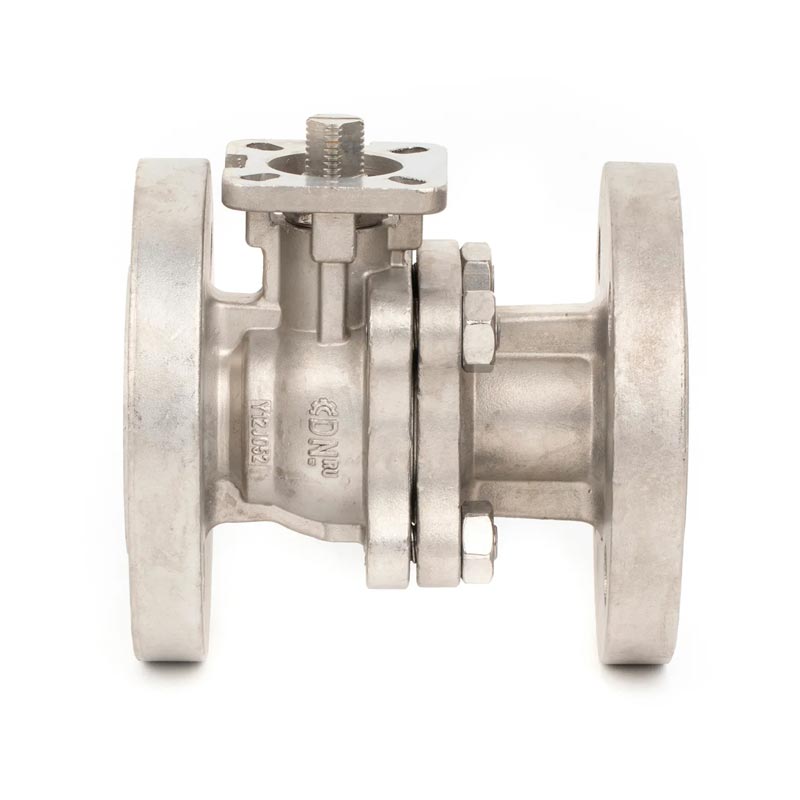

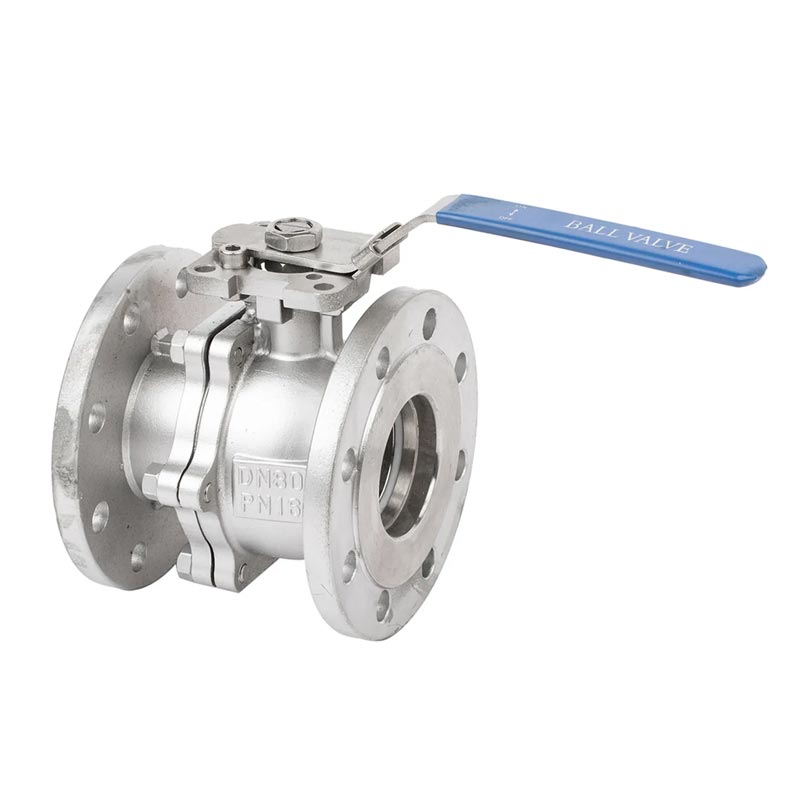

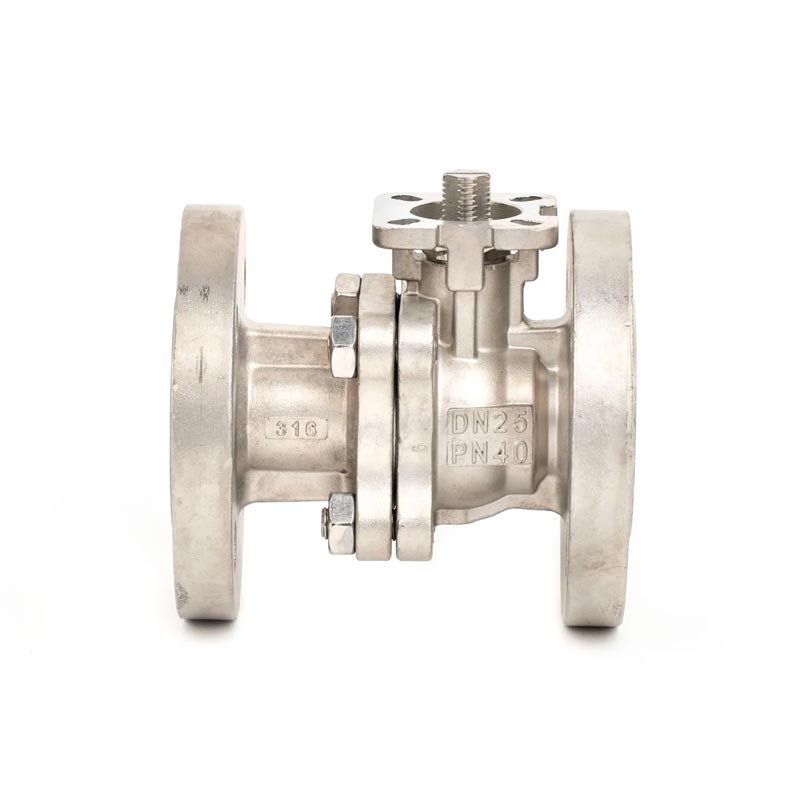

Joepai Langable PN16/40 2PC DIN Flansch aus Edelstahlkugelventil mit ISO5211 Direkter Montagepad ist zweiteilig ist Edelstahlkugelventil entworfen und hergestellt auf DIN -Standards, Geeignet für eine Vielzahl von Szenarien für industrielle Flüssigkeitskontrolle. 2pc din Flansches Edelstahlkugelventil besteht aus hochwertigem Edelstahl aus Edelstahl und hat den besten Korrosionsbeständigkeit und Hochdruckbeständigkeit am Markt. Es wird häufig in Erdöl, Chemikalie, Erdgas, Nahrung, Nahrung, verwendet Pharmazeutikum, Wasseraufbereitung und andere Branchen, insbesondere geeignet Für Arbeitsumgebungen, die häufig Öffnen und Schließen und hoch erfordern Null -Leckage -Anforderungen.
Designstandard: ASME B16.34
Ende Flansch: DIN2633 PN16
Angesicht zu Angesicht: BS EN558-1 DIN3202 F4/F5
Inspektion und Test: API598/EN 12266
Material: Kohlenstoffstahl WCB/DIN1.0619
Edelstahl 304/1.4308
Edelstahl 316/1.4408
Arbeitsdruck: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Voller Port
ISO5211 Direkter Montagebad
Blowout-bestehendes STEM-Design
Antistatisches Gerät
Verriegelungsgerät
Betrieb: Handbuch oder Aktuator
Investitionskaste
Arbeitstemperatur: -20 ℃ ~ 150 ℃
Geeignetes Medium: Wasser, Öl, Gas
1. Bergbau und Stahlindustrie
2. Kohle- und Aufschlämmungsindustrie
3. Papierindustrie
4. Kraftwerk
5. Erdöl- und Chemieindustrie
6. Dünger und Pharmaindustrie
7. Abwasser, Schlamm und Abwasserbehandlungsindustrie

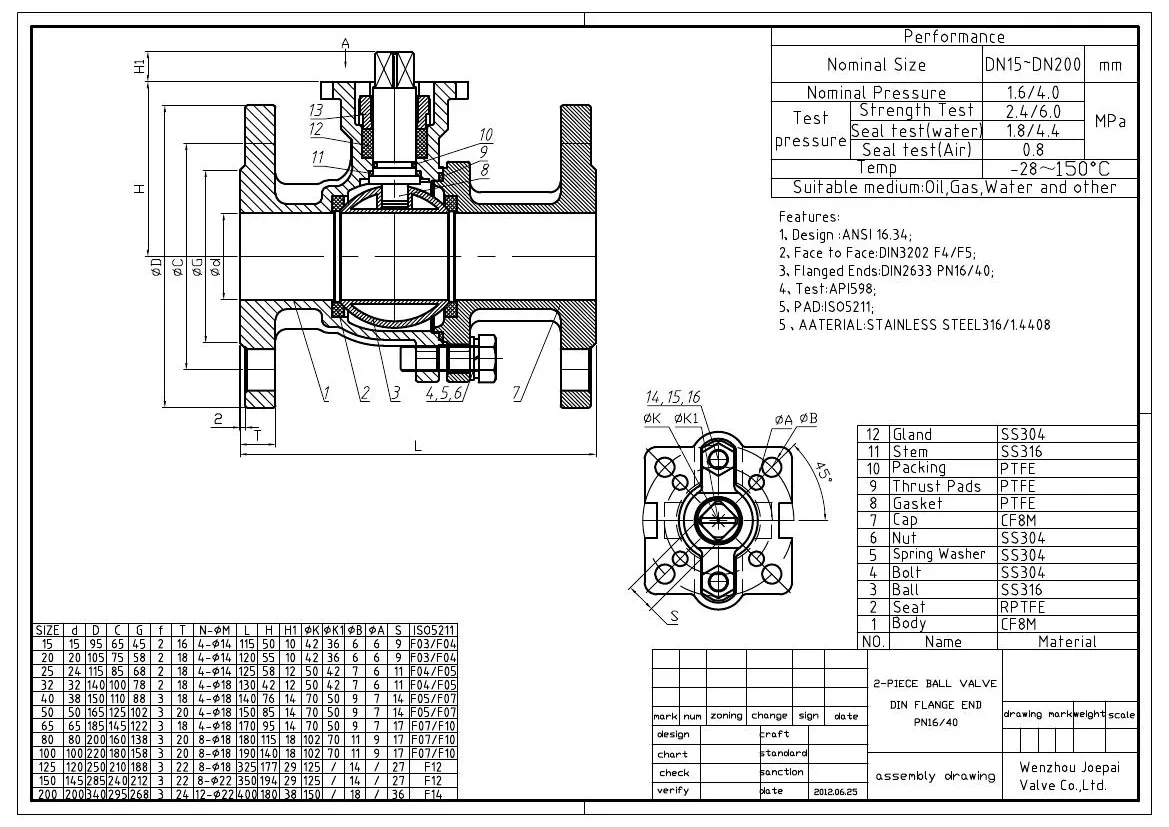

| 1 | Körper | WCB/CF8/CF8M | 9 | Schubpolster | WCB/CF8/CF8M |
| 2 | Sitz | Ptfe | 10 | Verpackung | WCB/CF8/CF8M |
| 3 | Ball | SS304/SS316 | 11 | Stängel | SS304/SS316 |
| 4 | Bolzen | SS304/SS316 | 12 | Drüse | SS304/SS316 |
| 5 | Frühlingswaschmaschine | SS304/SS316 | 13 | Nuss | SS304/SS316 |
| 6 | Nuss | SS304/SS316 | 14 | Frühlingswaschmaschine | SS304/SS316 |
| 7 | Kappe | WCB/CF8/CF8M | 15 | Hebel | Ss |
| 8 | Dichtung | WCB/CF8/CF8M |
| Dn | d | D | C | G | f | T | N-m | L | H | W | K | Ma |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
