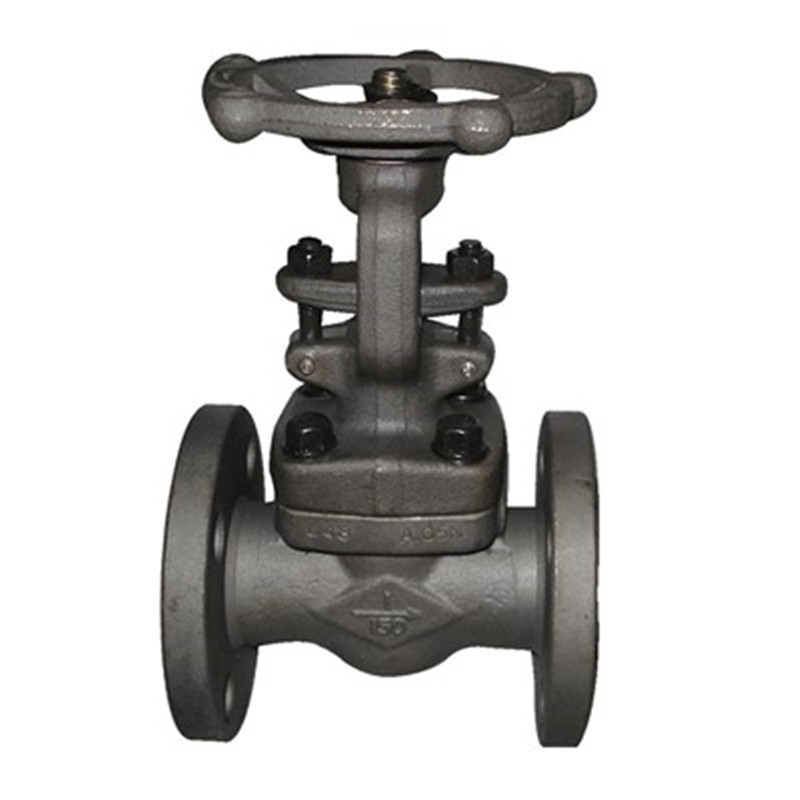

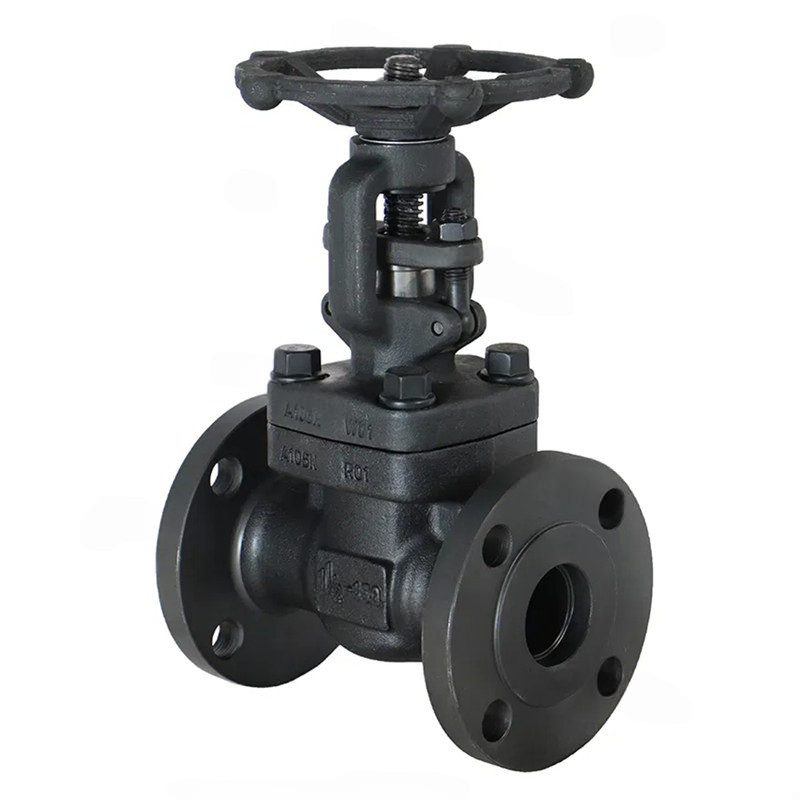

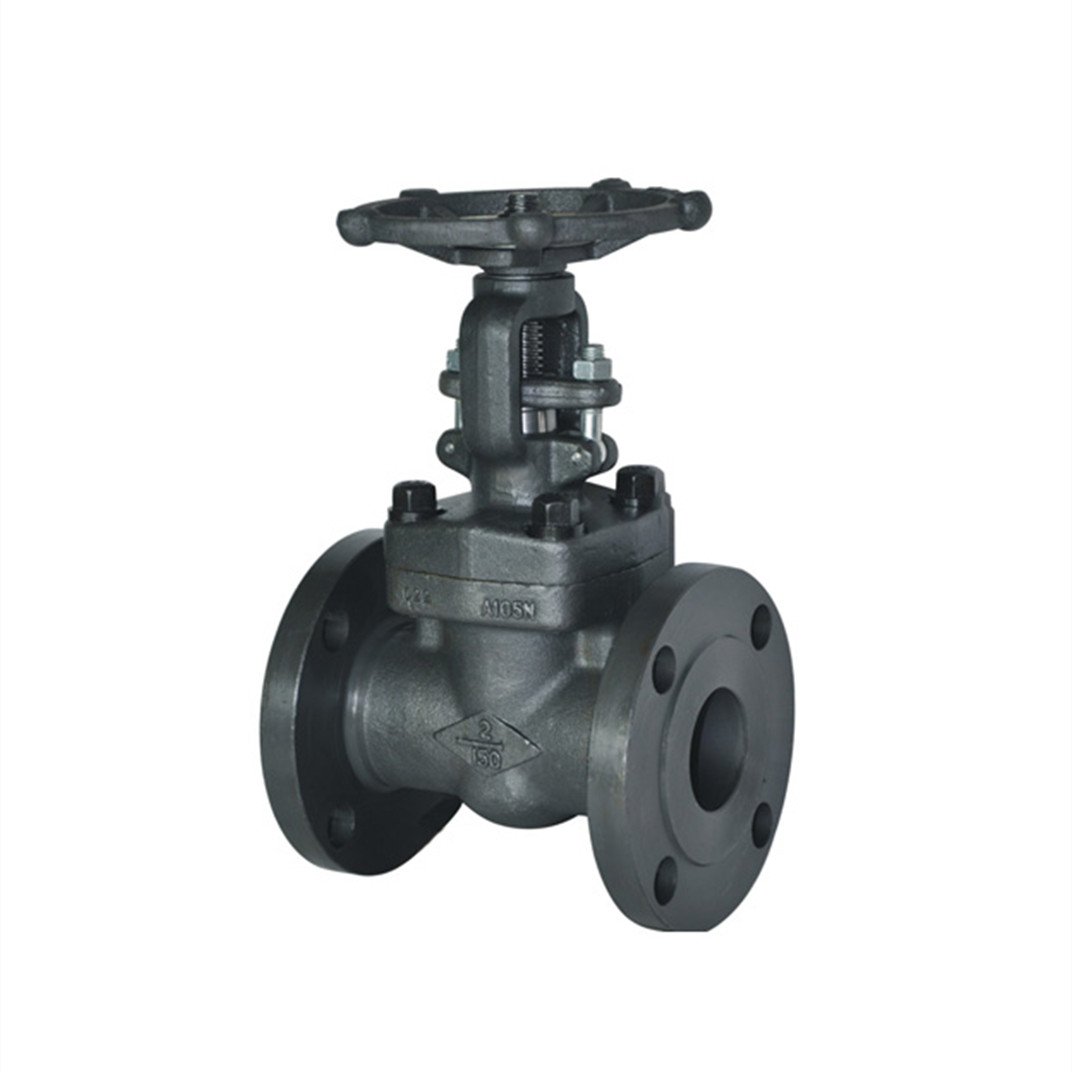

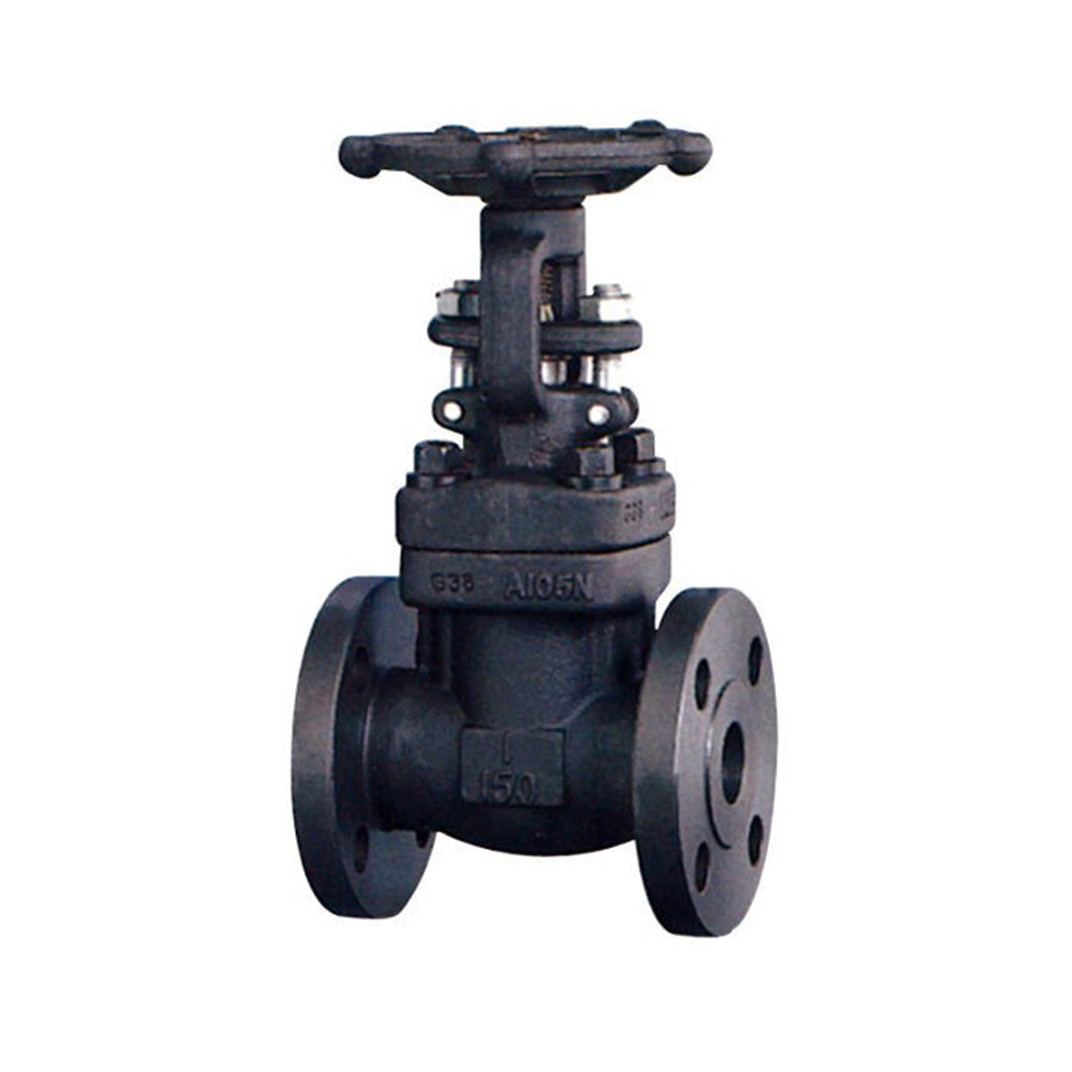

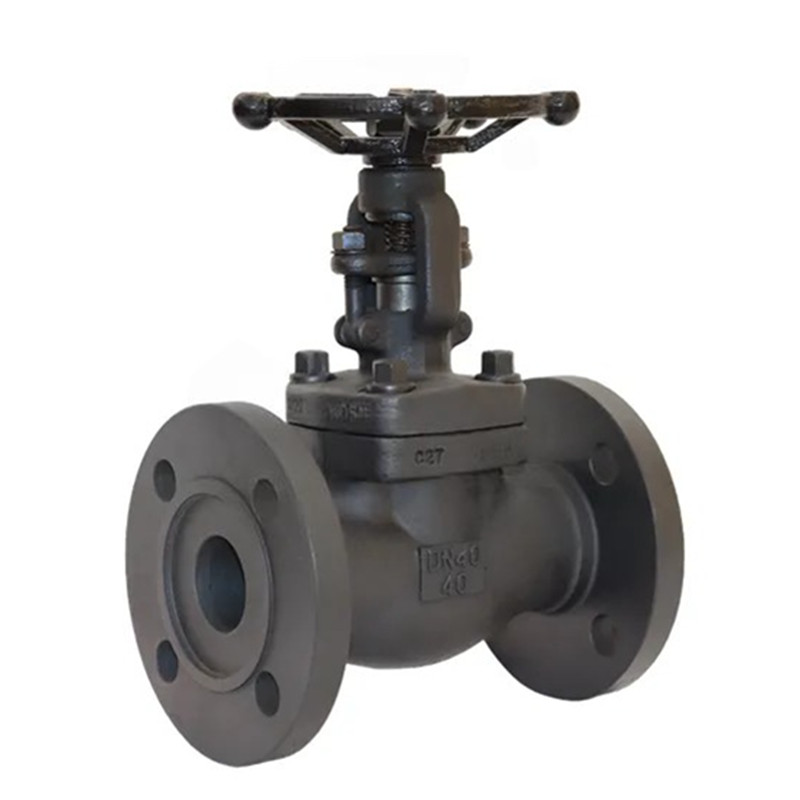

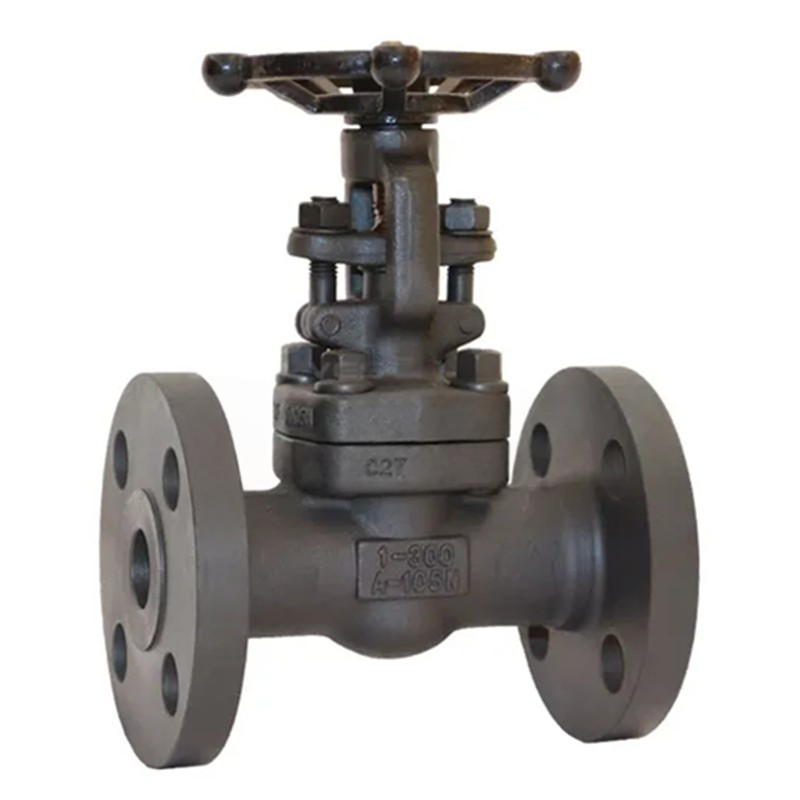

Integriertes Fettstahlflansch -Gate -Ventil

Die Öffnungs- und Schließkomponente des Flanschventils für das Flanschventil des Flansches geschmiedetes Stahl von Joepai ist das Gate, und die Bewegungsrichtung des Tores ist senkrecht zur Flüssigkeitsrichtung. Das Gateventil kann nur vollständig geöffnet und vollständig geschlossen werden und kann nicht eingestellt oder drosselt werden. Das Gateventil verfügt über zwei Dichtflächen, und das am häufigsten verwendete Modus -Gate -Ventil verfügt über zwei Dichtflächen, die eine Keilform bilden. Der Keilwinkel variiert mit den Ventilparametern, normalerweise 50 Grad und 2 ° 52 ', wenn die mittlere Temperatur nicht hoch ist. Das Tor eines Keiltorventils kann als Ganzes hergestellt werden, das als starres Tor bezeichnet wird. Es kann auch zu einem Tor verarbeitet werden, das eine leichte Verformung erzeugen kann, um seine Verarbeitbarkeit zu verbessern und die Abweichung des Dichtungsoberflächenwinkels während der Verarbeitung auszugleichen. Diese Art von Tor wird als elastisches Tor bezeichnet.

Produktfunktionen:

Größe: 1/2 ''-2 '' (DN15 ~ DN50)

Druckbewertung: 150lB-600LB/PN16 ~ PN100/10K ~ 60K)

Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Geeignete Temperatur: -29ºC ~ 429ºC.

Geeignetes Medium: Wasser, Dampf, Öl und Erdgas usw.

Produktstandards:

Konstruktions- und Herstellungskonform: API602, BS5352, ANSI B16.34

Schweißabmessung mit Socket -Schweiß an ANSI B16.11, JB/T1751

Schraubenden Abmessung entsprechen ANSI B1.20.1, JB/T7306

Butt-Welld-entspricht ANSI B16.25, JB/T12224

Flanschenden entsprechen ANSI B16.5, JB79

Test und Inspektion entsprechen: API598, GB/T13927, JB/T9092

Produktanwendung

Das integrierte Flansch -Gape -Ventil geschmiedetes Stahl ist für Pipelines unter verschiedenen Arbeitsbedingungen wie Erdöl-, Chemikalie-, Pharma-, Dünger- und Kraftindustrien mit nominalen Drücken von 4,0 Megapascals bis 10,0 Megapascals (1 Megapascal = 10 Kilogramm) und Arbeitstemperaturen von 29 bis 600 bis 600 bis 600 bis 600 bis 600 bis 600 bis 600 bis 600 bis 600 Dünger geeignet. Es kann nicht zum Abschneiden oder Verbinden von Pipeline -Medien verwendet werden und kann nicht eingestellt oder gedrosselt werden. Zu den anwendbaren Medien gehören Wasser, Öl, Dampf, saure Medien usw.

Standardmaterialspezifikationen

Hinweis: Andere Materialien sind auf Anfrage erhältlich.

Abmessungen (MM) und Gewichte (kg)

Flansches Endtorventil 150 lb ~ 600 lb
