GB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil
  • GB PN16 Guss rostfreier Stahlstamm -Stamm -KeiltorventilGB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil
  • GB PN16 Guss rostfreier Stahlstamm -Stamm -KeiltorventilGB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil
  • GB PN16 Guss rostfreier Stahlstamm -Stamm -KeiltorventilGB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil
  • GB PN16 Guss rostfreier Stahlstamm -Stamm -KeiltorventilGB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil
  • GB PN16 Guss rostfreier Stahlstamm -Stamm -KeiltorventilGB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil

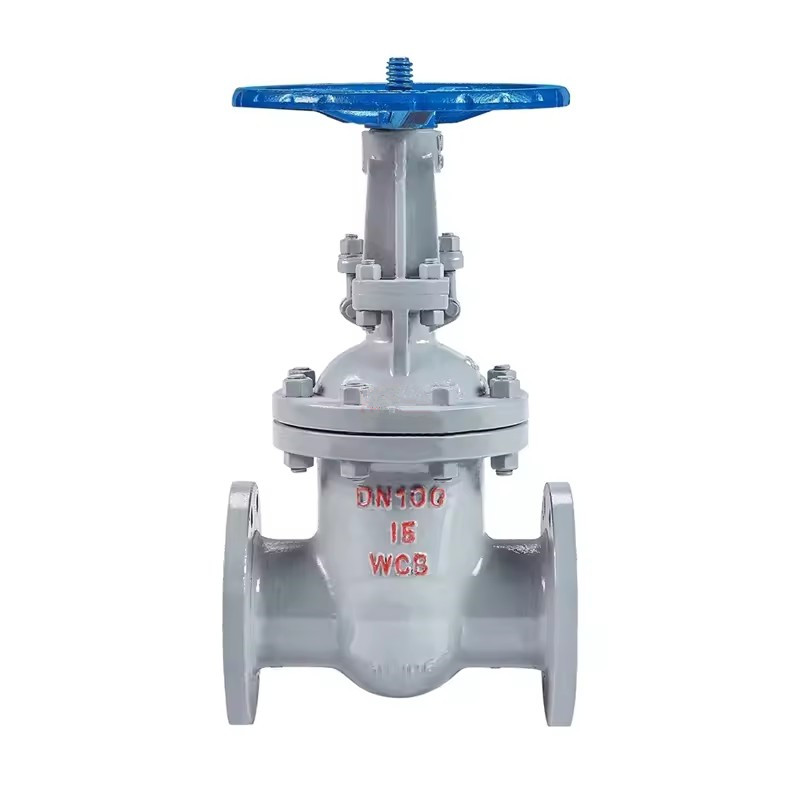

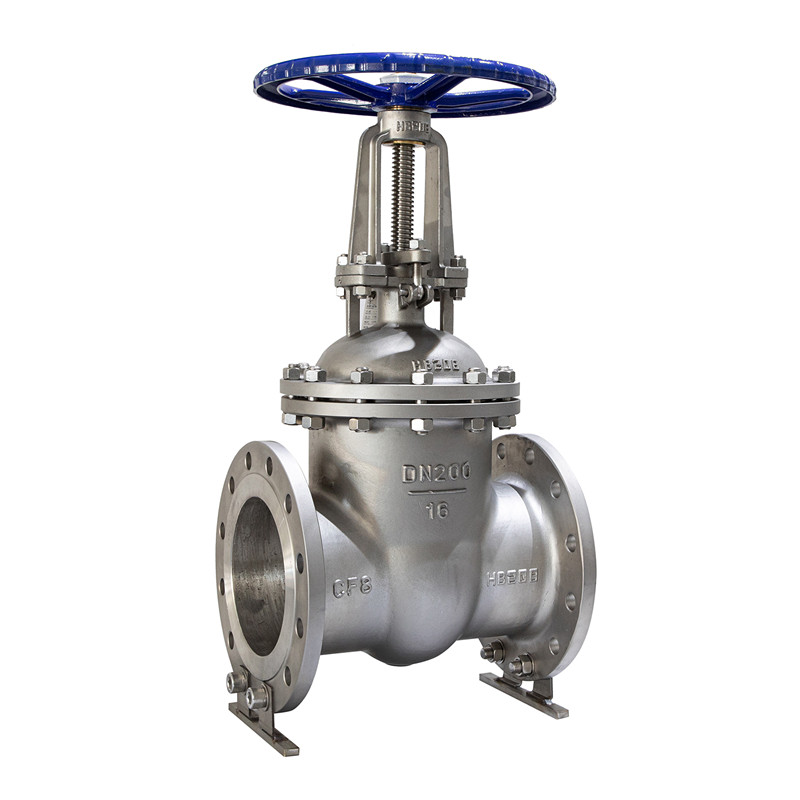

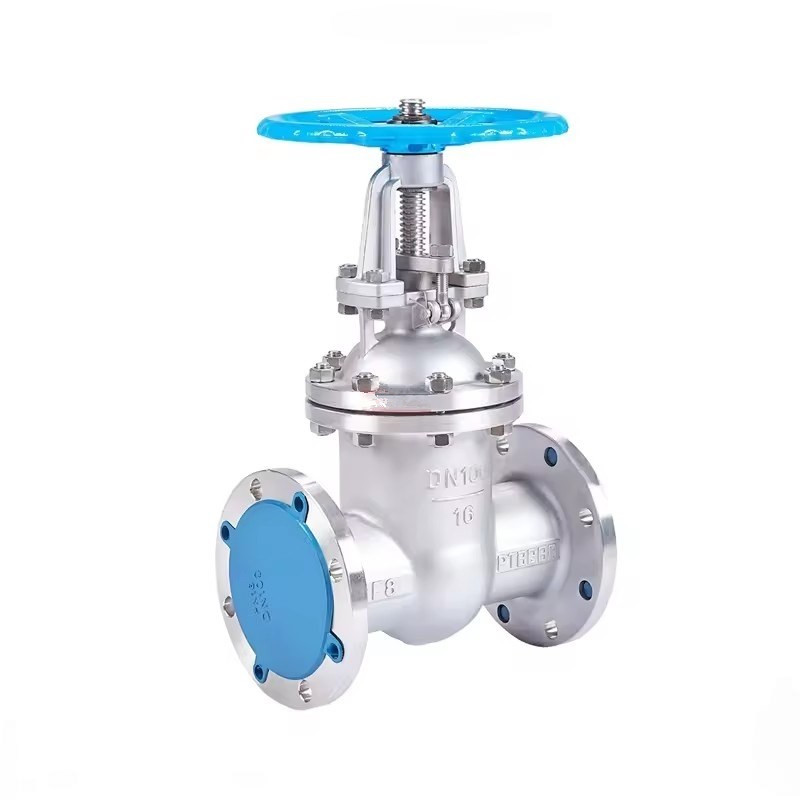

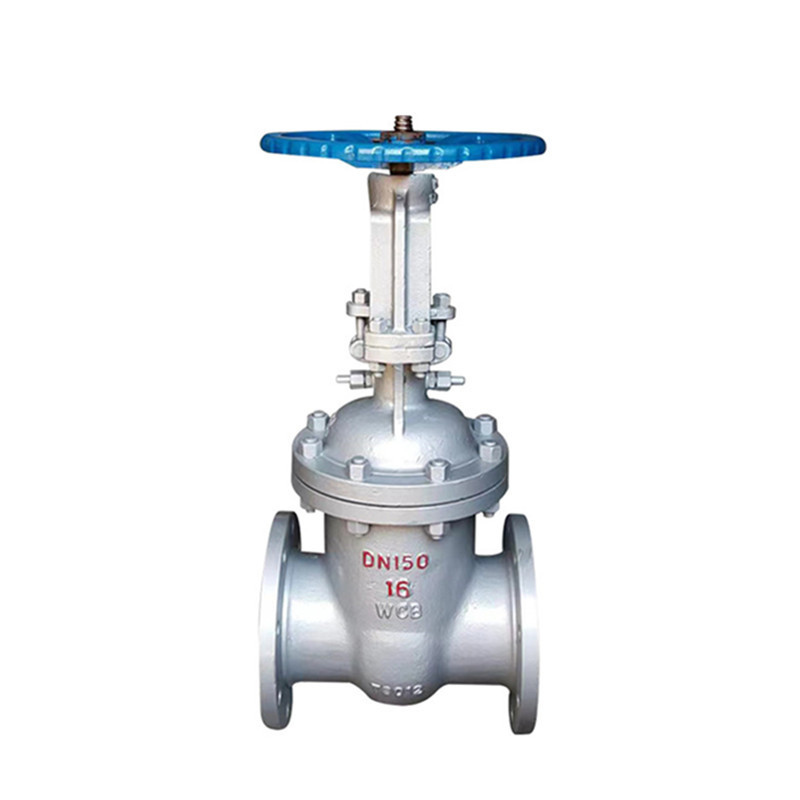

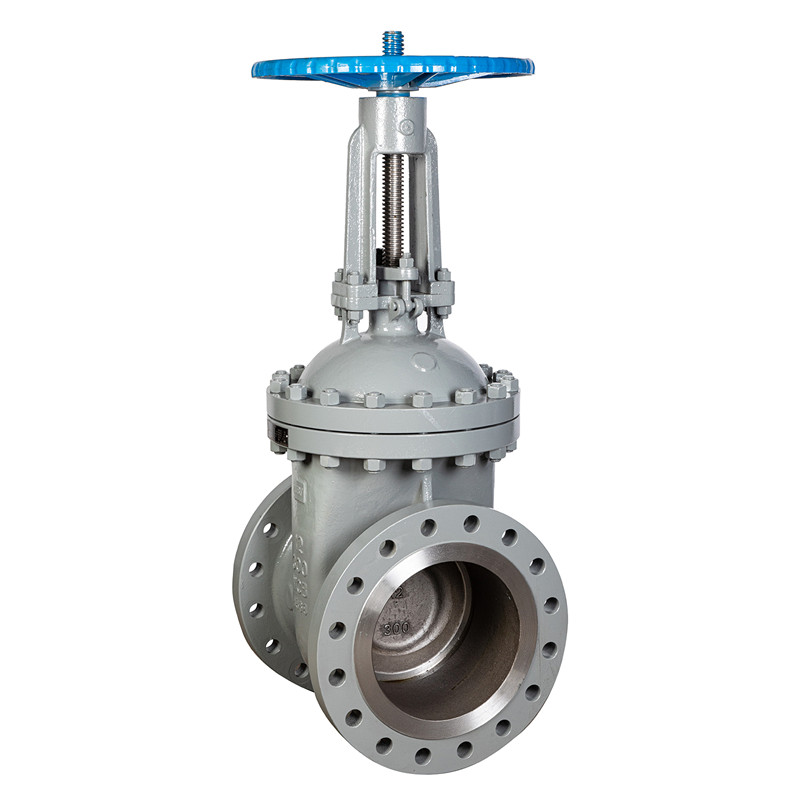

GB PN16 Guss rostfreier Stahlstamm -Stamm -Keiltorventil

Joepais hoher Qualität und langlebiger GB PN16 Guss Edelstahl -Stamm -Stamm -Keiltorventil verwendet eine starre Eintor -Keilstruktur mit hervorragender Versiegelungsleistung und Druckfestigkeit, geeignet für den vollständig geöffneten und vollständig geschlossenen Betriebsmodus. Durch ein gerades Durchflusskanalkonstruktion reduziert es den Flusswiderstand effektiv und ist für neutrale oder schwach korrosive Arbeitsbedingungen wie Wasser, Öl, Dampf, Erdgas usw. geeignet.

Joepai GB PN16 Guss aus rostfreiem Stahlstiel -Stamm -Keiltorventil ist von hoher Qualität, mit angemessener Struktur und stabilem Betrieb. Es ist speziell für hochfeste industrielle Pipeline-Netzwerke ausgelegt und kann sich an verschiedene Flüssigkeiten und Arbeitsdruckniveaus anpassen. Joepai verfügt über eine tiefe technische Akkumulation und Fertigungsfunktionen in GPEN-Ventilen, Globusventilen, Ballventilen, Schmetterlingsventilen und nicht standardmäßigen Ventilen für besondere Arbeitsbedingungen.

Joepia hochwertiges Guss -Stahlkeiltor -Ventil ist ein Ventil, das durch Gießen hergestellt wird. Im Allgemeinen ist die Druckbewertung der Gussventile relativ niedrig (z.

Produktdetail:

Größe: DN15-DN600 1/2 "~ 24"
Arbeitsdruck: PN10/PN16/PN25

Implementierungsstandard: GB/T12234-2019

Standardabmessungen Standard: GB/T12221-2005

Flanschabmessungen Standard: Hg/T9113.1-2000

Teststandard: JB/T9092-1999

Arbeitsumgebung: Wasser, Öl, Dampf

Arbeitstemperatur: 0ºC ~ 80ºC

Merkmale:

1: Voller Port/Standard -Port; FP, sp

2: Außenschraube und Joch;

3: Schrumpfte Motorhaube, BB;

4: Flexibler Keil;

5: Steigender Stamm;

6: Gesamtventilsitz; Austauschbarer Sitz

7: Hart gegenüber 13Cr%, STL usw.

8: Andere: NACE Standard ist praktikabel; OEM/ODM;

Unterstützen Sie die Anpassung.

Einführung in Casting

1. Gießen ist der Prozess des Schmelzens von Metall in eine Flüssigkeit, die bestimmte Anforderungen erfüllt und in eine Form gegossen wird, gefolgt von Kühl-, Erstarrungs- und Reinigungsbehandlung, um Guss (Teile oder Rohlinge) mit vorgegebenen Formen, Größen und Eigenschaften zu erhalten. Es ist der grundlegende Prozess der modernen mechanischen Fertigungsindustrie.

2. Die Kosten für Rohstoffe, die durch Gießen produziert werden, sind gering, was seine Wirtschaft für Teile mit komplexen Formen, insbesondere solche mit komplexen Innenhöhlen, besser demonstrieren kann. Gleichzeitig hat es eine breite Anpassungsfähigkeit und eine gute umfassende mechanische Leistung.

3. Die Gussproduktion erfordert jedoch eine große Menge an Materialien (z. B. Metall, Holz, Kraftstoff, Formmaterial usw.) und Geräte (wie Metallurgieöfen, Sandmischer, Formmaschinen, Kernherstellungsmaschinen, Sandabfallmaschinen, Schussströmen, Gusseisenplatten usw.) und können Staub erzeugen, schädliche Gases und Lärm, die die Umwelt stören.


Hauptabmessungen:

PN16                                                                                                                                                                                                                                                                                                                                   (Alles düsterEnsionen in Millimetern)

Dn Länge (l) Außendurchmesser (D) Flanschdurchmesser (D1) Bolzenkreis (D2) Dicke-Groove (B-F) Höhe (h) Hubdurchmesser (D0) Bolzenlöcher (z × фD)
15 130 95 65 45 14-2 200 120 4 × 14
20 150 105 75 55 14-2 200 120 4 × 14
25 160 115 85 65 14-2 220 140 4 × 14
32 180 135 100 78 16-2 260 160 4 × 18
40 200 145 110 85 16-3 280 180 4 × 18
50 250 160 125 100 16-3 310 240 4 × 18
65 265 180 145 120 18-3 355 240 4 × 18
80 280 195 160 135 20-3 380 280 8 × 18
100 300 215 180 155 20-3 425 300 8 × 18
125 325 245 210 185 22-3 490 320 8 × 18
150 350 280 240 210 24-3 575 350 8 × 23
200 400 335 295 265 26-3 730 400 12 × 23
250 450 405 355 320 30-3 890 450 12 × 26
300 500 460 410 375 30-4 1025 500 12 × 26
350 550 520 470 435 34-4 1120 550 16 × 26
400 600 580 525 485 36-4 1452 550 16 × 30
450 650 640 585 545 40-4 1541 600 20 × 30
500 700 705 650 608 44-4 1880 700 20 × 34
600 800 840 770 718 48-5 1950 800 20 × 41
700 900 910 840 788 50-5 2083 800 24 × 41
800 1000 1020 950 989 52-5 2400 850 24 × 41
900 1100 1120 1050 998 54-5 2950 1000 28 × 41
1000 1200 1255 1170 1110 56-5 3245 1000 28 × 48

PN25

Dn Länge (l) Außendurchmesser (D) Flanschdurchmesser (D1) Bolzenkreis (D2) Dicke-Groove (B-F) Höhe (h) Hubdurchmesser (D0) Bolzenlöcher (z × фD)
15 130 95 65 45 16-2 170 120 4 × 14
20 150 105 75 55 16-2 190 120 4 × 14
25 160 115 85 65 16-2 205 140 4 × 14
32 180 135 100 78 18-2 270 160 4 × 18
40 200 145 110 85 18-3 290 180 4 × 18
50 250 160 125 100 20-3 310 240 4 × 18
65 265 180 145 120 22-3 373 240 8 × 18
80 280 195 160 135 22-3 435 280 8 × 18
100 300 230 190 160 24-3 445 300 8 × 23
125 325 270 220 188 28-3 570 320 8 × 26
150 350 300 250 218 30-3 630 350 8 × 26
200 400 360 310 278 34-3 735 400 12 × 26
250 450 425 370 332 36-3 969 450 12 × 30
300 500 485 430 390 40-4 976 500 16 × 30
350 550 550 490 448 44-4 1120 550 16 × 34
400 600 610 550 505 48-4 1452 550 16 × 36
450 650 660 600 555 50-4 1541 600 20 × 36
500 700 730 660 610 52-4 1880 700 20 × 41
600 800 840 770 718 56-5 1950 800 20 × 41
700 900 955 875 815 60-5 2083 800 24 × 48
800 1000 1070 990 930 64-5 2400 850 24 × 48
900 1100 1180 1090 1025 66-5 2950 1000 28 × 54
1000 1200 1305 1210 1140 68-5 3245 1000 28 × 58

Anmerkungen:

  • Dicke-Groove (B-F): Flanschdicke (mm) und Anzahl der Rillen (z. B. 16-2 = 16 mm Dicke mit 2 Rillen).

  • Bolzenlöcher (z × фD): Anzahl der Schraubenlöcher und deren Durchmesser (z. B. 4 × 14 = 4 Löcher mit einem Durchmesser von 14 mm).
