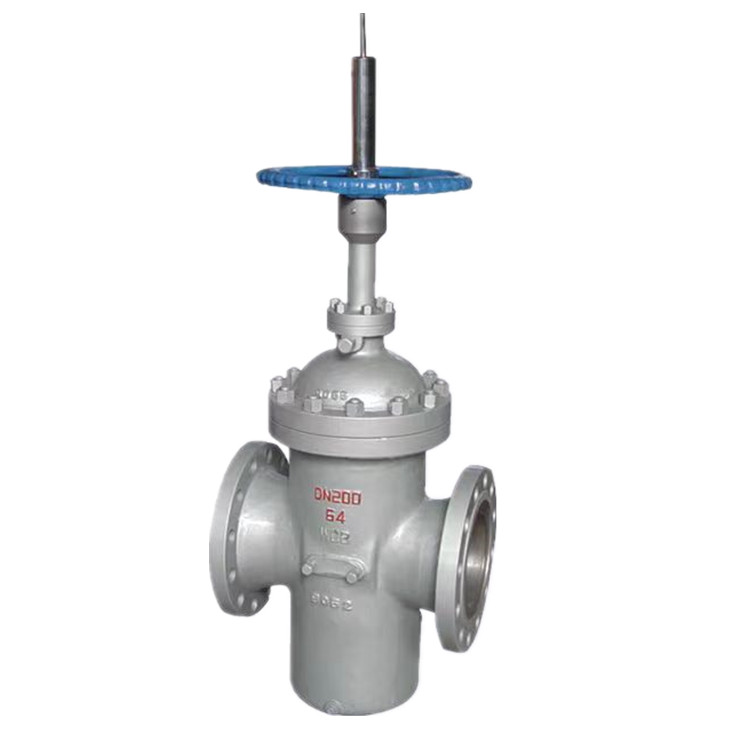

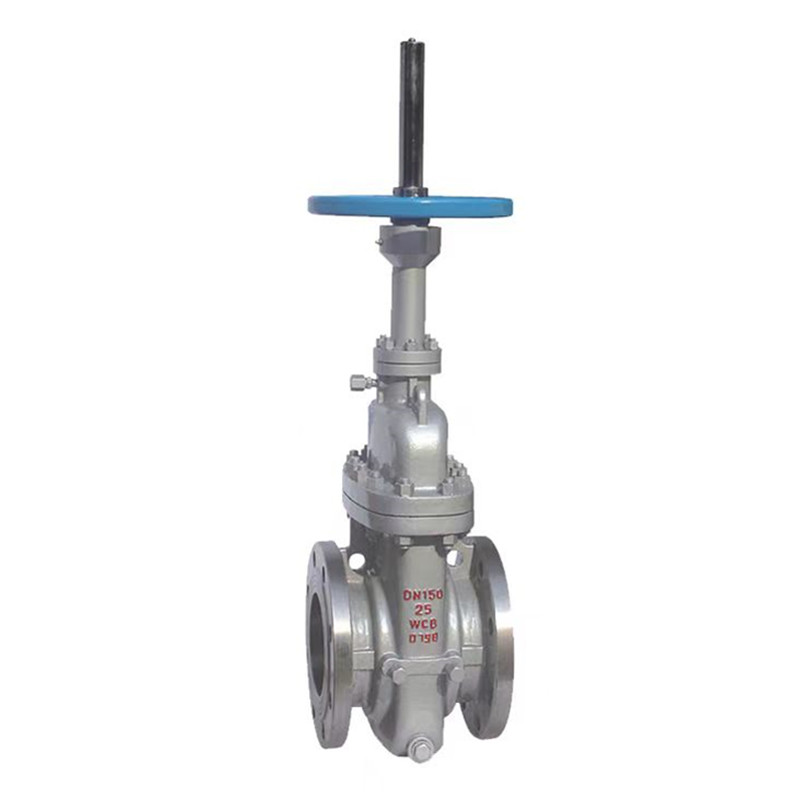

CS Single Disc Parallele Platten-Gattentor-Ventilklasse 150lb, wie eines der wichtigsten Produkte von Wenzhou Joepai Valve Co., Ltd., ist ein Gate-Ventil, das ein einzelnes flaches Tor mit parallelen Gesichtern verwendet, das durch direkte mechanische Kraft gegen parallele Sitze versiegelt wird, indem sie das Risiko mit hohen Gewalt mit höherer Gewalt den Voraussetzungen und den Voraussetzungen einsetzt. Weit verbreitet in Feldern wie Erdöl, Erdgas und Chemieingenieurwesen. Wir sind bestrebt, qualitativ hochwertige, maßgeschneiderte Ventillösungen bereitzustellen, um den reibungslosen Fortschritt Ihres Projekts zu gewährleisten.
Gehäusematerial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Scheibenmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
STEM -Material: 2CR13, 304, 316, 304L, 316L
Motornetmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Sitzmaterial: A105, 304, 316, 304L, 316L
Verbindungsart: Flansch/Schweißen
Nenndurchmesser: DN100-800 NPS2 "-32"
Nenndruck: 1,0-16,0 mPA 150 lb-900lb
1. Herstellung nach API 6ddesign
2. Face zu Gesicht nach ASME B16.10
3. Geben Sie die Flanschdimension gemäß ASME B16.5 an
4.Valve Inspection und Test nach API 598
Anpassungsfähigkeit der thermischen Expansion: In Hochtemperaturdiensten (z. B. Dampf, heißes Öl) verhindert die parallele Struktur, die durch die thermische Ausdehnung verursacht wird, wodurch ein zuverlässiger Betrieb gewährleistet ist.
Reine mechanische Versiegelung: Stützt sich ausschließlich auf eine kraftvolle STEM -Betätigung für die anfängliche Versiegelung; Keine druckunterstützte Versiegelung.
Schwache Niederdruckversiegelung: Anfällig für Leckagen unter Vakuum-/Niedrigdruckstart, bevor der Systemdruck aufbaut.
Hohe Präzisionsanforderung: Fordert die ultra-prezienische Bearbeitung von Gate/Sitzen; Kleinere Schäden oder Verformungen beeinträchtigen die Versiegelung.
Hoches Drehmoment: Erfordert eine größere Betriebskraft, um Dichtungen (insbesondere bei niedrigem Druck) aufgrund des Fehlens von Keilen zu komprimieren.
Niedriger Strömungswiderstand: Vollborenes Design minimiert den Druckabfall, wenn es vollständig geöffnet ist.
Metall hart versiegelt: Widersteht hohe Temperaturen, aber anfällig für Verschleiß; Läden/Teilersatz kann erforderlich sein.
Feste Partikeltoleranz: Parallele Design widersetzt sich durch Verunreinigungen (überlegen den Keilventilen).
| Größe | L (RF) | L (BW) | Betrieben | Ausrüstung betrieben | Elektrisch betrieben | X | Y | Gewicht (kg) | Drehmoment (NM) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Zoll | M | M1 | M0 | B | B1 | B0 | H | H1 | H0 | BW | Rf | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
Anmerkungen:
Größe 813 ist nur die strukturelle Länge für Klasse 150.
*Keine solchen Spezifikationen für das Pipelineventil der Klasse 150.
** Tian Ertong Electric Device mit Modellen für Benutzeranfragen.
*** Das aufgelistete Gewicht ist das von bloßem Stamm 150lb, kein Ablenkungsloch und nicht einschließlich der Antriebseinheit.
