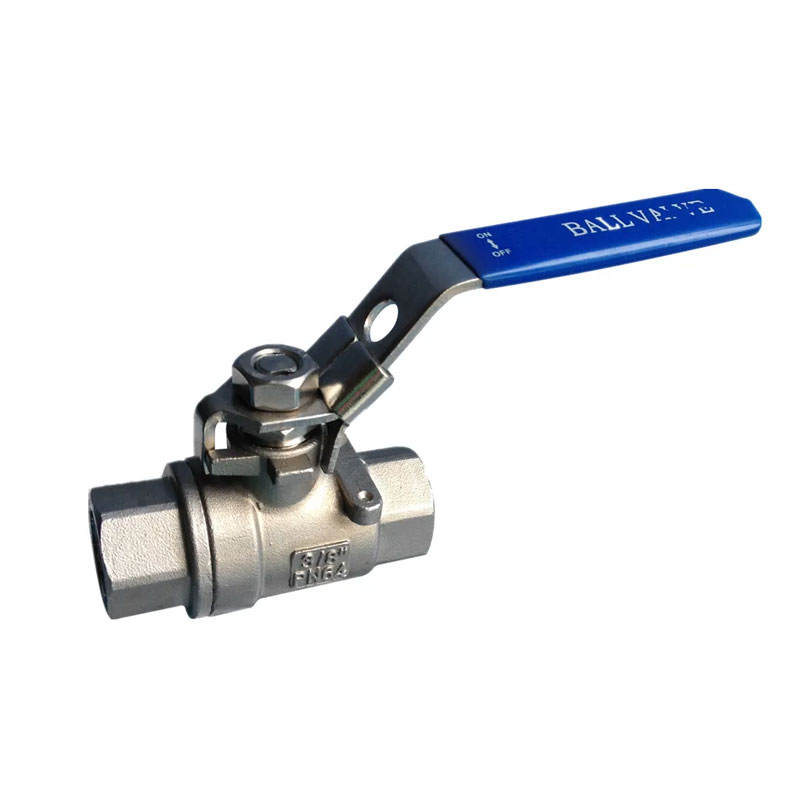

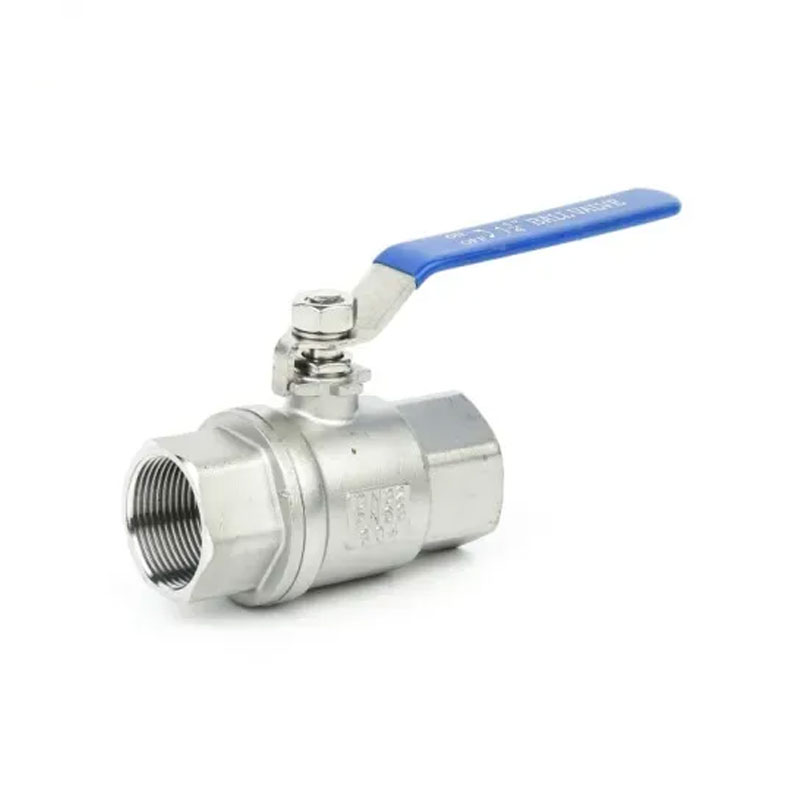

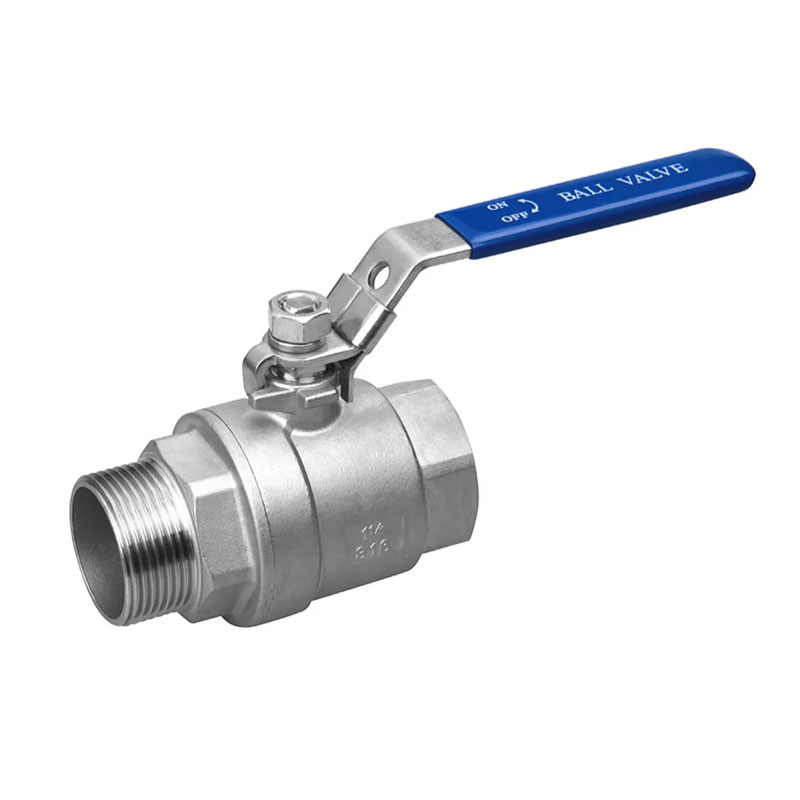

Joepai hochwertiges weibliches Fadenkugelventil ist in 1PC, 2PC und 3PC erhältlich Konfigurationen. Die Übernahme von BSPT- oder NPT -internen Threads kann leicht sein in globale Pipeline -Systeme integriert.
Material: SUS304/SUS316 Edelstahlventilkörper
Porttyp: Voller Port oder reduzierter Port (für jedes Modell)
Verbindung: BSPT/NPT Interner Thread
Griff: Edelstahl oder verzinkter Kohlenstoffstahl mit Sperroption
Druckbewertung: bis zu 1000 WOG (PN64)
Temperatur:- 20 ° C bis 180 ° C (mit PTFE/RPTFE-Ventilsitz)
Varianten: Erhältlich in 1PC-, 2PC- und 3PC -Strukturen
Leckagestandard: API 598 Test auf Null -Leckage
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A.
Max -Druck: 6,4mpa
Temperaturbereich: -20c ~ 232c
Geeignetes Medium: Wasser, Öl, Luft und einige ätzende Flüssigkeiten
Blowo-out Proof STEM/Full Port
Investitionsgastkörper
1000psi (PN64) W.O.G
Material Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Körper | WCB/CF8M/CF8 | 8 | Verpackung | Ptfe |
| 2 | Kappe | WCB/CF8M/CF8 | 9 | Drüse | SS304/SS |
| 3 | Sitz | Ptfe | 10 | Handhaben | SS304/SS |
| 4 | Ball | SS316/SS304/SS | 11 | Frühlingswaschmaschine | SS304/SS |
| 5 | Stängel | SS316/SS304/SS | 12 | Stammnuss | SS304/SS |
| 6 | Dichtung | Ptfe | 13 | Verriegelungsstück | SS304/SS |
| 7 | Schubspülmaschine | Ptfe | 14 | Plastikabdeckung | Plastik |
| NPS | Dn | D | L | W | H | Ra | Rb |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
