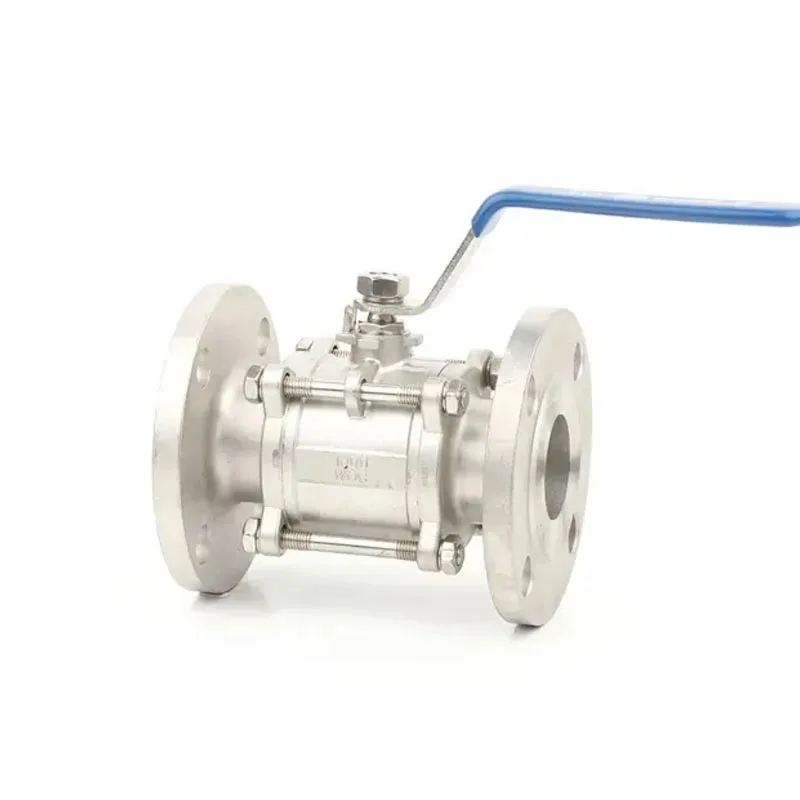

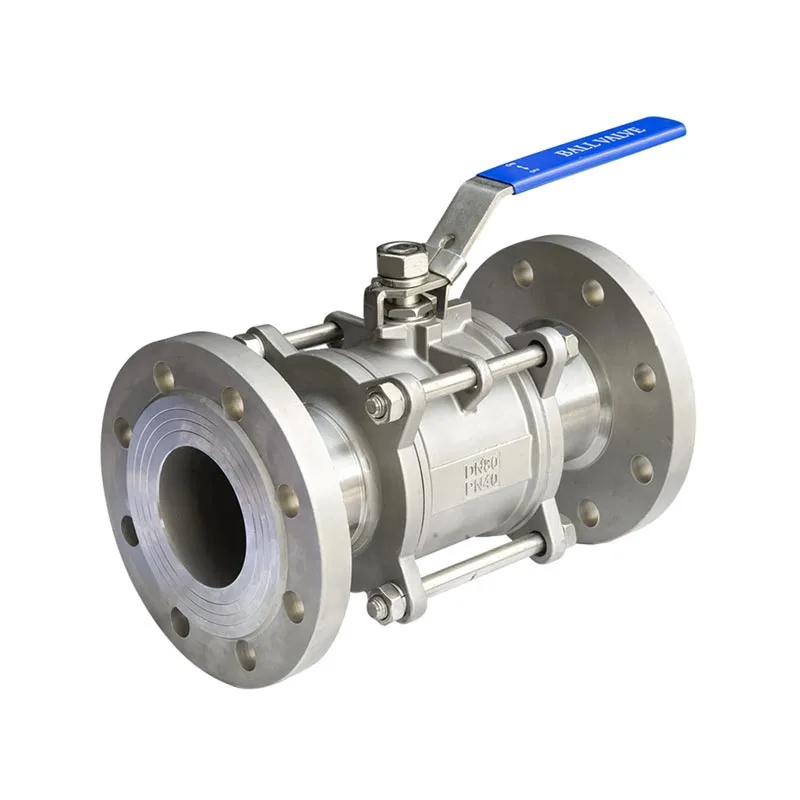

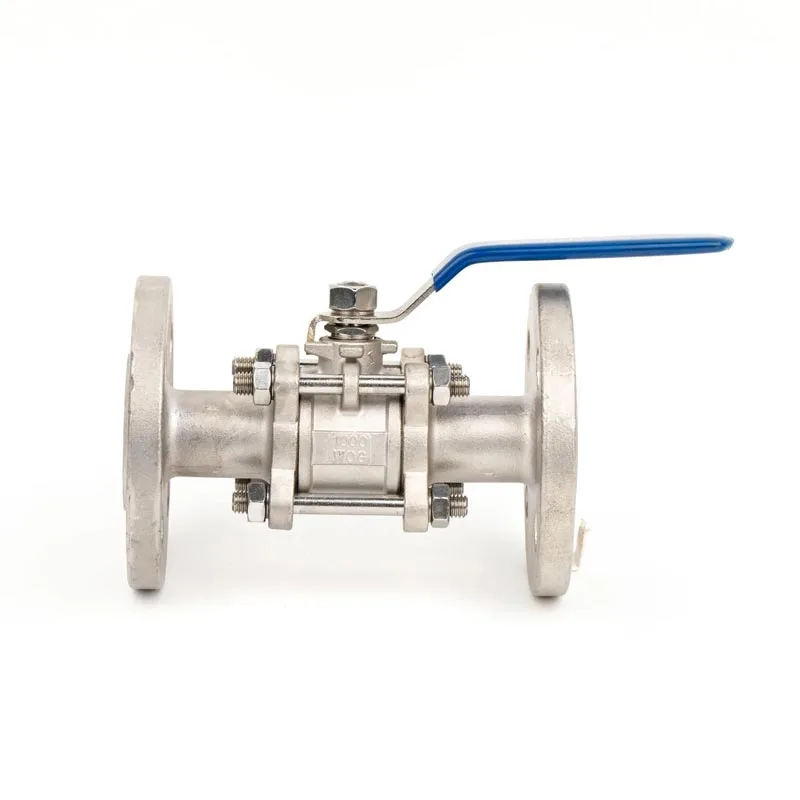

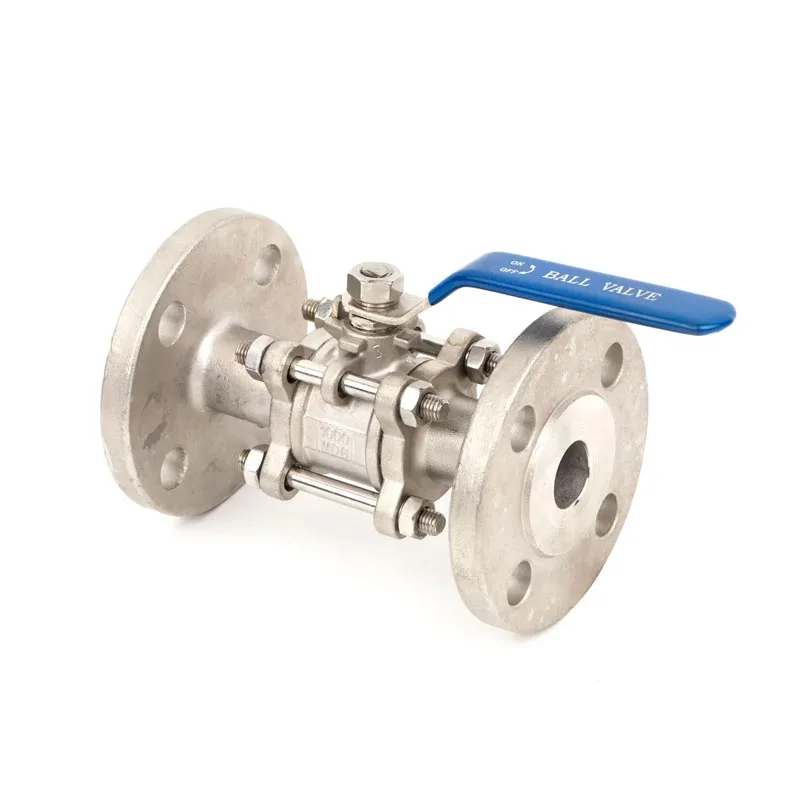

Joepai Haltlable 3 PC Din Flanhed Ball Ventil, auch als Ballventil bekannt, Flansch Kugelventil, Plattenkugelventil, dreiteiliges Flanschkugelventil mit Innen Gewindeverbindungskugelventil und stopf geschweißte Verbindungskugelventil ist, ist Geeignet für verschiedene Pipelines mit PN 1,0 ~ 4,0 mPa, Arbeitstemperatur von -29 ~ 180 ℃ (Dichtungsring ist verstärkte Polytetrafluorethylen) oder -29 ~ 300 ℃ (Dichtungsring ist Para Polystyrol) und zum Abschneiden oder Verbinden von Medien in Pipelines. Durch die Auswahl verschiedener Materialien kann es auf verschiedene angewendet werden Medien wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure usw.
Interne Gewindekugelventile und stolpgeschweißte Kugelventile sind in unterteilt in Integral (einteilige), zweistufige und dreistufige Typen. Der Ventilkörper Casting übernimmt die aus Taiwan eingeführte fortschrittliche Technologie mit einem vernünftigen Struktur und schönes Aussehen.
Der Ventilsitz nimmt eine elastische Versiegelung an Struktur, die in der Versiegelung zuverlässig und leicht zu öffnen und zu schließen ist. Der Ventilstiel nimmt eine unterer montierte Struktur mit Rückversiegelung an und die Ventilstiel wird nicht ausgespült, wenn die Ventilkammer ungewöhnlich ist Druck. Zwei -Stück- und dreiteilige Ballventile können auch von verbunden werden Buttschweißung (BW) und Sockelschweißen (SW) und beide können mit ausgestattet werden Internationale Standard -ISO -Bracket -Plattformen und Verriegelungsgeräte. 90 ° Der Switch -Positionierungsmechanismus kann eingestellt werden und Schlösser können nach Bedarf hinzugefügt werden Fehloperation verhindern.
Antriebsmodi: Handbuch, elektrisch, pneumatisch
Persönliche Dimension: DIN3202-F1
Flanschverbindung: PN16/PN40 DIN2633
Temperaturbereich: -20ºC ~ 150ºC
Geeignetes Medium: Wasser, Öl, Luft und etwas korrosive Flüssigkeit
Voller Port, Blowout-bestehendes STEM-Design
Hebelbetrieb mit Verriegelungsvorrichtung
Investitionsgastkörper
Design: DN15 ~ DN150 PN40
Test: API 598
Material: Kohlenstoffstahl WCB/DIN1.0619
Edelstahl 304/1.4308
Edelstahl 316/1.4408
| 1 | Kappe | WCB/CF8/CF8M | 9 | Schubspülmaschine | SS/SS304/SS316 |
| 2 | Körper | WCB/CF8/CF8M | 10 | Verpackung | SS/SS304/SS316 |
| 3 | Bolzen | SS/SS304/SS316 | 11 | Drüse | SS/SS304/SS316 |
| 4 | Sitz | Ptfe | 12 | Handhaben | Ss |
| 5 | Bolzenscheibe | SS/SS304/SS316 | 13 | Frühlingswaschmaschine | SS/SS304/SS316 |
| 6 | Sechskantnuss | SS/SS304/SS316 | 14 | Stammnuss | SS/SS304/SS316 |
| 7 | Ball | SS/SS304/SS316 | 15 | Plastikabdeckung | Plastik |
| 8 | Stängel | SS/SS304/SS316 |
| NPS | Dn | d | D | D1 | D2 | T | L | W | H | Z-m |
| 1/2 " | 15 | 15 | 45 | 65 | 95 | 16 | 130 | 125 | 75 | 4-14 |
| 3/4 " | 20 | 20 | 58 | 75 | 105 | 16 | 150 | 125 | 85 | 4-14 |
| 1 " | 25 | 25 | 68 | 85 | 115 | 16 | 160 | 125 | 95 | 4-14 |
| 11/4 " | 32 | 32 | 78 | 100 | 140 | 18 | 180 | 135 | 100 | 4-18 |
| 11/2 " | 40 | 38 | 88 | 110 | 145 | 18 | 200 | 165 | 100 | 4-18 |
| 2 " | 50 | 50 | 102 | 125 | 162 | 20 | 230 | 170 | 135 | 4-18 |
| 21/2 " | 65 | 65 | 122 | 145 | 185 | 22 | 290 | 170 | 135 | 8-18 |
| 3 " | 80 | 76 | 138 | 160 | 200 | 24 | 310 | 240 | 135 | 8-18 |
| 4 " | 100 | 100 | 162 | 190 | 235 | 24 | 350 | 245 | 140 | 8-22 |
