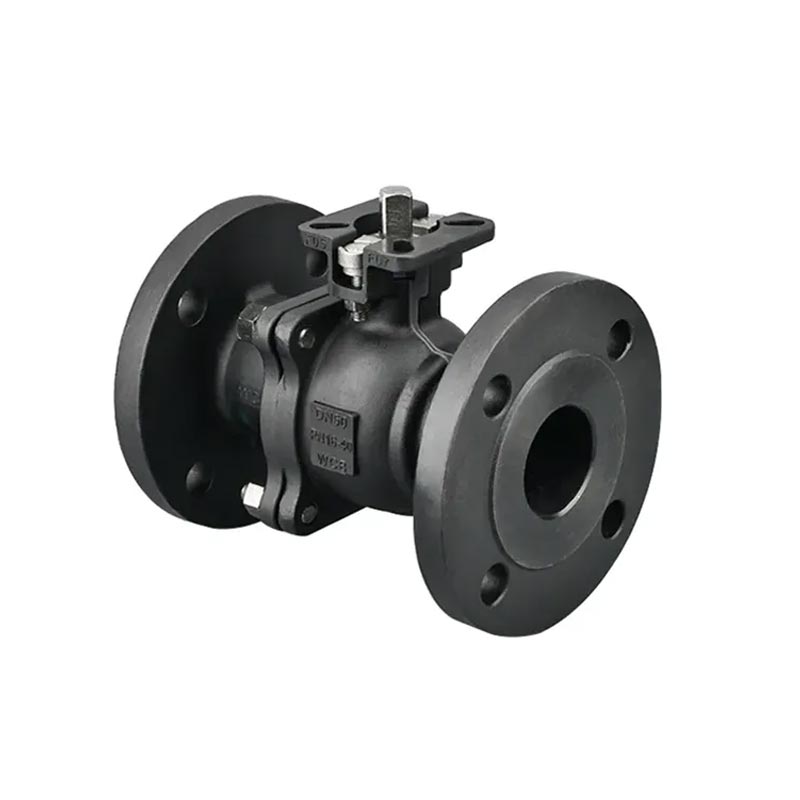

Das flanierende Ballventil von Joepai 2PC Carbon Stahl nimmt eine kompakte Struktur an und ein schwimmendes Kerndesign. Die Versiegelungsfläche zwischen der Kugel und der Ventilsitz versiegelt automatisch unter Druck und mit einem stabilen Kohlenstoff Stahlventilkörper, es hat gute Daten in Drucklager, Verschleißfestigkeit, Korrosionsbeständigkeit usw. Es wird in Branchen wie z. Erdöl, Erdgas, Chemikalie, Kraftwerk und Wasseraufbereitung. Mit Über zehn Jahre Erfahrung in der Fertigung der Ballventile nimmt Qiaopai CNC an Präzisionsbearbeitung, fünf Qualitätsinspektionskontrollpunkte und ein Digital Prozessverfolgungssystem, um die Fabrikverfolglichkeit, stabile Leistung, zu erreichen, und präzise Übereinstimmung mit Kundenstandards für jedes Ballventil. Mehrere Standards wie Din, ANSI, JIS usw. stehen zur Verfügung, um die Anpassungen zu erfüllen Beschaffungsbedürfnisse globaler Kunden.
Designstandard: ASME B16.34
Ende Flansch: DIN2633 PN16
Angesicht zu Angesicht: BS EN558-1 DIN3202 F4/F5
Inspektion und Test: API598/EN 12266
Raffinerien, petrochemische Pflanzen, Rohöl und Fertigeröltransport
Systeme
Erdgas-Langstreckenpipelines, städtischer Gasdruckregulierung
Stationen
Chemische Prozesskontrollsysteme
Hochtemperaturdampftransport, thermische Kreislaufsysteme
Industriekessel, Druckbehältersicherheitskontrolle
Papierherstellung, Metallurgie, Pharmazeutika, industrielle Wasserbehandlung und
Andere Branchen
Material: Kohlenstoffstahl WCB/DIN1.0619
Edelstahl 304/1.4308
Edelstahl 316/1.4408
Arbeitsdruck: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Voller Port
Nackter Stiel mit ISO5211 Direkter Montagepad (oberer Flansch)
Blowout-bestehendes STEM-Design
Antistatisches Gerät
Verriegelungsgerät
Betrieb: Handbuch oder Aktuator
Investitionskaste
Arbeitstemperatur: -20 ℃ ~ 150 ℃
Geeignetes Medium: Wasser, Öl, Gas
Übergebene ISO 9001 Quality Management System -Zertifizierung
Entspricht den Sicherheitsstandards von CE EU
Die koreanische KC-Zertifizierung gilt für den asiatisch-pazifischen Markt
Jedes 2 -pc -Carbon -Stahl -Kugellventil hat Hochdrucktest und Luftdichtung bestanden
Präzisions -CNC -Verarbeitung, Schlüsseldimensionsfehler ≤ 0,01 mm
Alle Rohstoffe werden durch chemische Zusammensetzung der Spektrometer analysiert
Optionale Niedertemperaturstruktur (mit verlängertem Klappenhals)
Konfigurierbare antistische und feuerfeste Struktur
Erweiterte Operationsstange, Spezialbeschichtungsbehandlung (wie ENP, FBE)
Unterstützen Sie die OEM -Verarbeitungs- und Verpackungsanpassung

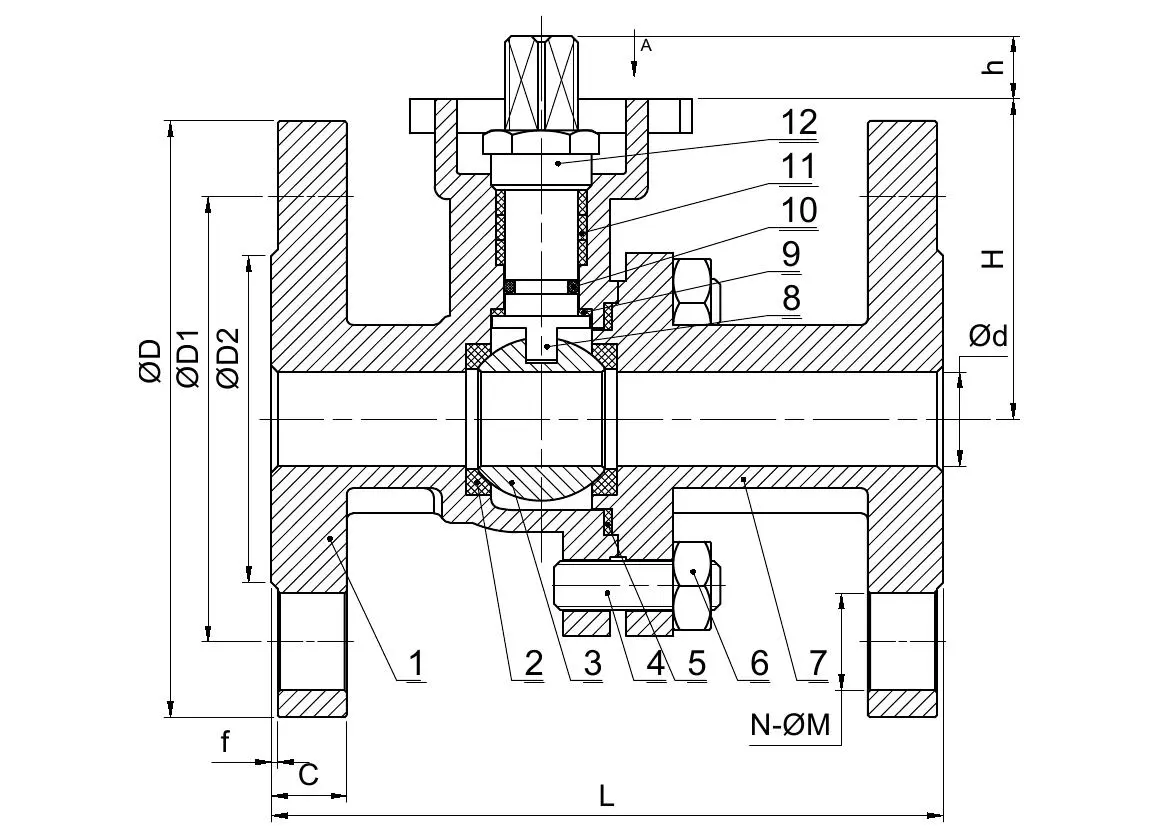

| 1 | Körper | WCB/CF8/CF8M | 7 | Kappe | WCB/CF8/CF8M |
| 2 | Sitz | Ptfe | 8 | Stängel | SS304/SS316 |
| 3 | Ball | SS304/SS316 | 9 | Schubpolster | Ptfe |
| 4 | Bolzen | SS/SS316 | 10 | O-Ringe | Faston |
| 5 | Dichtung | Ptfe | 11 | Verpackung | Ptfe |
| 6 | Nuss | SS/SS316 | 12 | Drüse | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-m | h | a | b | A | B | K |
| 1/2 " | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4 " | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1 " | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4 " | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2 " | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2 " | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2 " | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3 " | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4 " | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5 " | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6 " | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8 " | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
