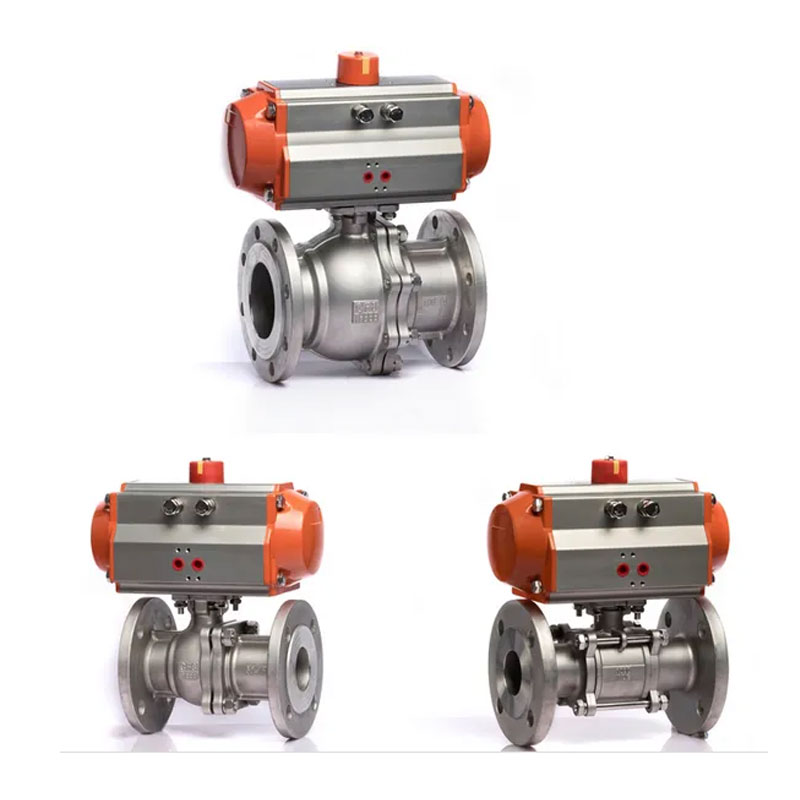

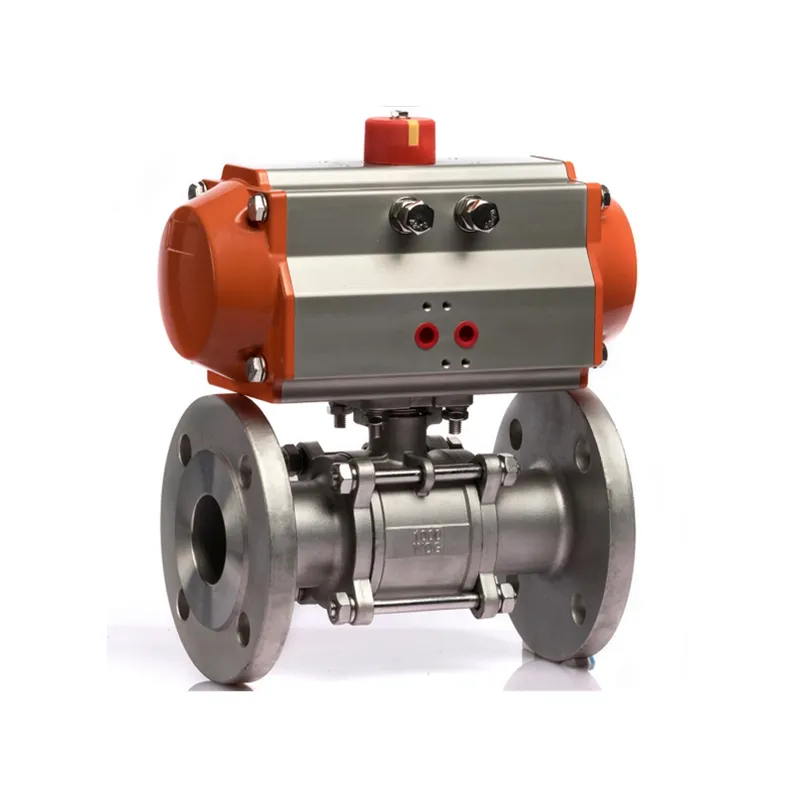

Wenzhou Joepai Valve Co., Ltd. ist ein Anbieter, der Design, Forschung und Entwicklung integriert. Herstellung und Vertrieb. Der 3PC-Flanschkugelhahn mit pneumatischem Antrieb PN40 wird gemäß den internationalen API-Standards hergestellt. ANSI, JIS, ISO, DIN, GOST, BS und nationale Standards JB, GB.
Das Unternehmen verfügt außerdem über CAD-Ventildesign, dreidimensionale UG-Modellierung und Qualitätskontroll- und Testzentren. Leistungsstarke Produktionsanlagen und Perfekte Testmethoden können die Produktqualität effektiv verbessern und die Interessen der Kunden wirksam schützen.
Begrüßen Sie inländische und ausländische Kunden, um aufrichtig zusammenzuarbeiten und etwas zu schaffen Brillanz zusammen!
Die dreiteilige Flanschkugelhahnstruktur ermöglicht eine direkte Online-Verbindung Inspektion und Wartung von Ventilen, die in Rohrleitungen installiert sind, effektiv Reduzierung der Geräteausfallzeiten und Senkung der Kosten.
Die keilförmige Dichtungsstruktur des dreiteiligen Kugelhahns beruht auf der mechanische Kraft, die vom Ventilschaft bereitgestellt wird, um den Kugelkeil auf den zu drücken Ventilsitz zum Abdichten, um sicherzustellen, dass die Dichtleistung des Ventils gewährleistet ist Keine Beeinträchtigung durch Änderungen der Druckdifferenz in der Rohrleitung und zuverlässige Abdichtung Die Leistung ist unter verschiedenen Arbeitsbedingungen gewährleistet.
Das Einzelsitzdesign dieser Serie von Kugelhähnen beseitigt das Problem anormaler Druckanstieg, der die Nutzung des Mediums in der Ventilkammer beeinträchtigt.
Der dreiteilige Kugelhahn nach amerikanischem Standard zeichnet sich durch ein Design mit geringem Drehmoment aus ein strukturell gestalteter Stiel, der mit nur einem Handgriff leicht geöffnet und geschlossen werden kann kleiner Griff; Die reibungslose Öffnungs- und Schließfunktion löst das Problem Bei herkömmlichen Ventilen wird die Dichtung aufgrund der gegenseitigen Reibung zwischen den Dichtungen beeinträchtigt Oberflächen.
| DRUCK | PN40 |
| ABMESSUNGEN VON GESICHT ZU GESICHT | GB/T12221-1989 |
| ABMESSUNGEN DES FLANSCHENDES | GB/9113 |
| DESIGN | GB/T12237-1989 |
| PRÜFEN | GB/T13927-1992 |
| MATERIALSTANDARD | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Sechskantmutter | SS304/SS | 9 | Anlaufscheibe | PTFE |
| 2 | Bolzen | SS304/SS | 10 | Verpackung | PTFE |
| 3 | Schraubenscheibe | SS304/SS | 11 | Drüse | SS304/SS |
| 4 | Körper | WCB/CF8M/CF8 | 12 | Handhaben | SS304/SS |
| 5 | Kappe | WCB/CF8M/CF8 | 13 | Federscheibe | SS304/SS |
| 6 | Sitz | PTFE | 14 | Schaftmutter | SS304/SS |
| 7 | Ball | SS316/SS304/SS | 15 | Kunststoffabdeckung | Plastik |
| 8 | Stängel | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
