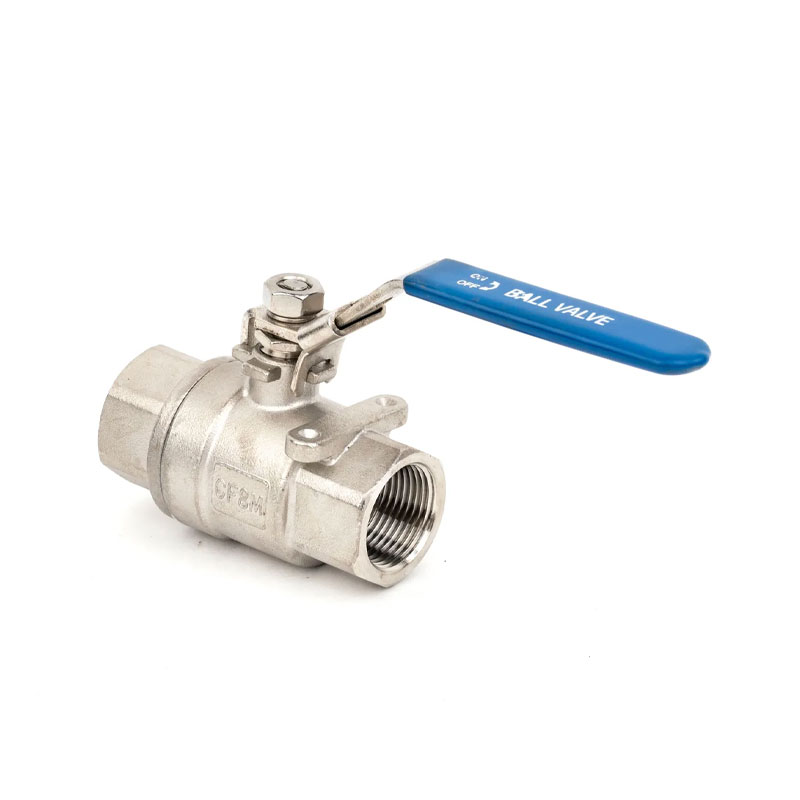

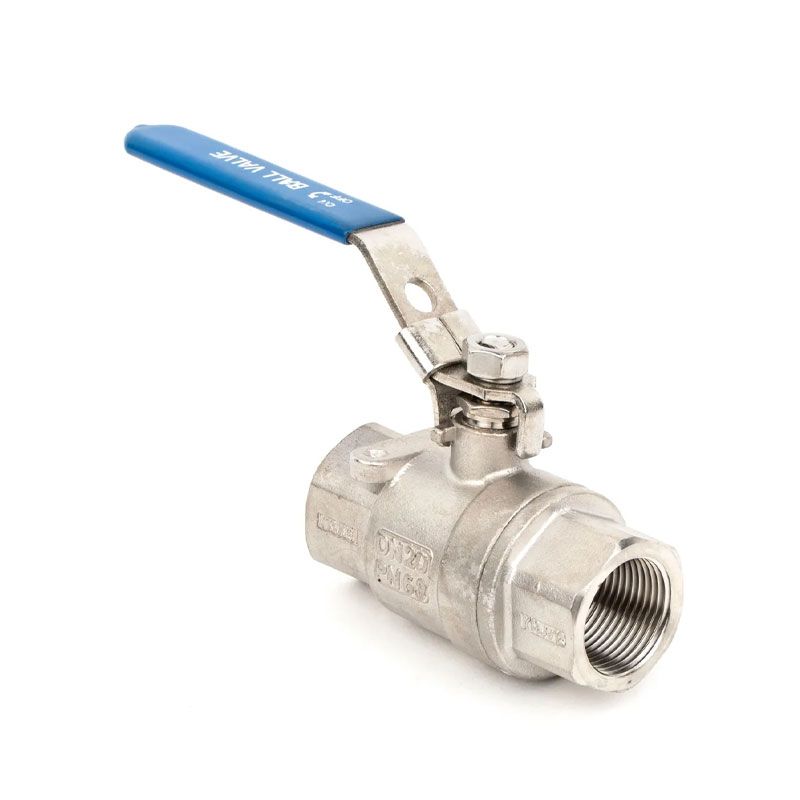

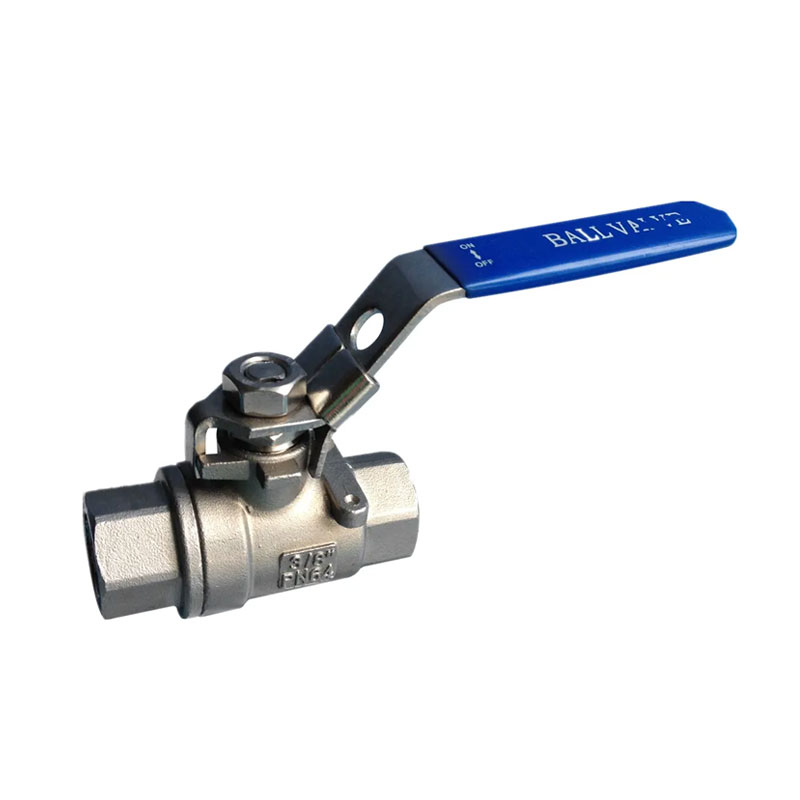

Zur schnellen Auswahl sind die wichtigsten Spezifikationen des 2PC 1000WOG PSI Edelstahl-Kugelhahns mit Gewinde unten aufgeführt.
| Gewindestandard | NPT, BSPT, DIN259, DIN2999, ISO228 KLASSE A |
|---|---|
| Maximaler Druck | 6,4 MPa (1000 PSI / PN64) |
| Temperaturbereich | -20 °C ~ 232 °C |
| Geeignetes Medium | Wasser, Öl, Luft und einige ätzende Flüssigkeiten |
| Designmerkmale | Ausblassicherer Schaft / voller Anschluss |
| Körper | Feingusskörper |
| Druckklasse | 1000PSI (PN64) W.O.G |
| Materialstandard | S45C / ASTM A216 GR-WCB / DIN1.00619 SS316 / ASTM A351 GR-CF8M / DIN1.4408 SS304 / ASTM A351 GR-CF8 / DIN1.4308 |

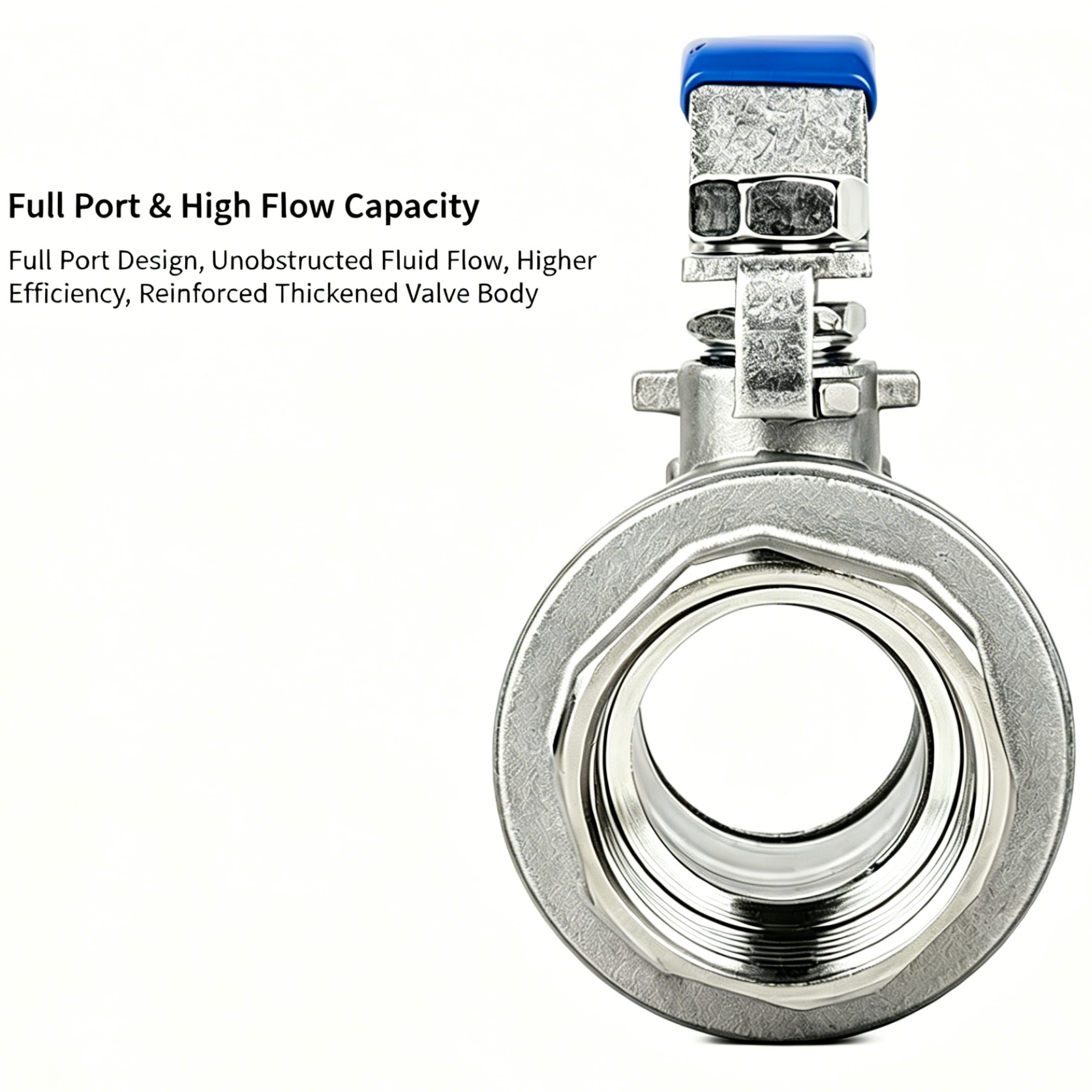

JOEPAI 2PC 1000WOG PSI Edelstahl-Gewindekugelhahn mit Innenkanal mit vollem Anschluss reduziert den Flüssigkeitswiderstand und vermeidet Medienblockaden während der Flüssigkeits- und Gaszirkulation. Der Dichtungsteil besteht aus hochverschleißfestem PTFE-Material. Selbst nach Zehntausenden von häufigen Öffnungs- und Schließvorgängen weist der Kugelhahn mit Gewinde keine Leckage an der Ventilstange und an der Endfläche auf.
Alle Gewindeschnittstellen des JOEPAI-Kugelhahns mit Edelstahlgewinde sind mit CNC-Präzisionsgewinden versehen, die Gewindepassung ist fest und in einer Hochdruckumgebung mit 1000 WOG tritt kein Mediumsaustritt auf. Um die Korrosionsbeständigkeit zu überprüfen, wird jede Charge einem 240-stündigen Alterungstest durch Salzsprühnebel unterzogen. Die Ventiloberfläche bleibt nach dem Test intakt und eignet sich für Küstenfabriken und chemisch korrosive Werkstätten.
Reduziert den Flüssigkeitswiderstand und vermeidet Medienverstopfungen, wodurch ein reibungsloser Fluss von Flüssigkeiten und Gasen gewährleistet wird.
Hält auch nach Zehntausenden häufigen Öffnungs-/Schließzyklen keine Leckage aufrecht.
Der enge Gewindesitz verhindert das Austreten von Medium unter einem Hochdruck von 1000 WOG.
Die Ventiloberfläche bleibt intakt und eignet sich für Küsten- und korrosive Umgebungen.
| NEIN. | Teilename | Material |
|---|---|---|
| 1 | Körper | WCB / CF8M / CF8 |
| 2 | Kappe | WCB / CF8M / CF8 |
| 3 | Sitz | PTFE |
| 4 | Ball | SS316 / SS304 / SS |
| 5 | Stängel | SS316 / SS304 / SS |
| 6 | Dichtung | PTFE |
| 7 | Anlaufscheibe | PTFE |
| 8 | Verpackung | PTFE |
| 9 | Drüse | SS304 / SS |
| 10 | Handhaben | SS304 / SS |
| 11 | Federscheibe | SS304 / SS |
| 12 | Schaftmutter | SS304 / SS |
| 13 | Verriegelungsstück | SS304 / SS |
| 14 | Kunststoffabdeckung | Plastik |
Die Materialien können je nach Arbeitsbedingungen, Medien, Druck- und Temperaturanforderungen angepasst werden.
Wir liefern Standardgrößen, können aber auch Sonderanfertigungen nach Ihren Zeichnungen realisieren. Unser Ingenieurteam kann maßgeschneiderte Designs bereitstellen, um spezifische Projektanforderungen zu erfüllen.

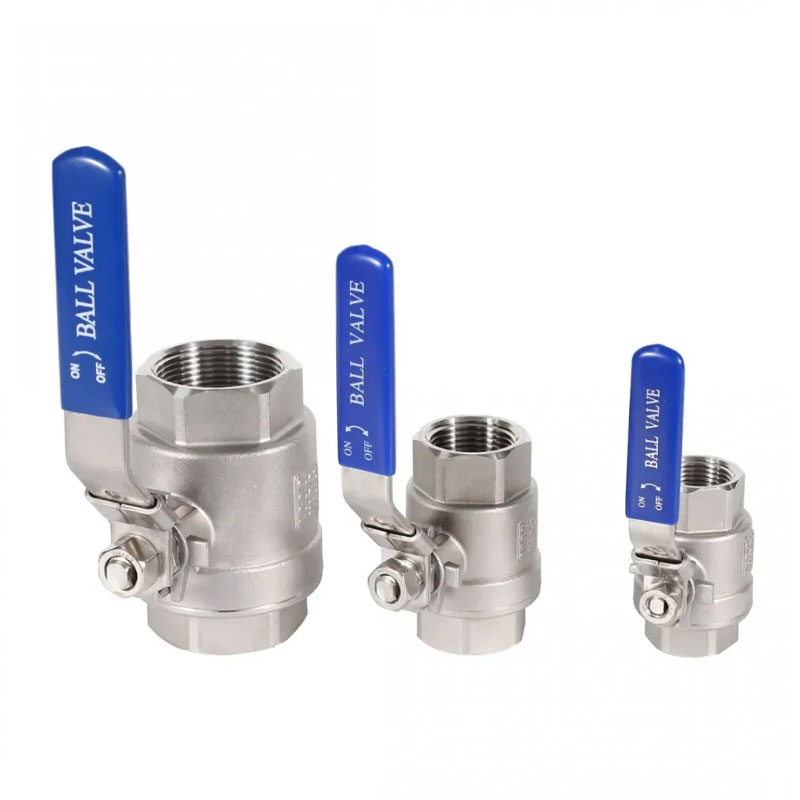

| NPS | DN | D | L | W | H |
|---|---|---|---|---|---|
| 1/4" | 8 | 11 | 54 | 95 | 50 |
| 3/8" | 10 | 11 | 54 | 95 | 50 |
| 1/2" | 15 | 14 | 62 | 95 | 55 |
| 3/4" | 20 | 19 | 71 | 110 | 60 |
| 1" | 25 | 24 | 79 | 125 | 70 |
| 11/4" | 32 | 32 | 97 | 145 | 75 |
| 11/2" | 40 | 38 | 105 | 170 | 86 |
| 2" | 50 | 49 | 123 | 170 | 95 |
| 21/2" | 65 | 65 | 142 | 210 | 128 |
| 3" | 80 | 80 | 168 | 240 | 134 |
| 4" | 100 | 100 | 208 | 314 | 160 |
Die Abmessungen dienen als Referenz. Bitte bestätigen Sie die endgültigen Zeichnungen vor der Bestellung mit JOEPAI.
Der JOEPAI 2PC 1000WOG PSI Edelstahl-Kugelhahn mit Gewinde wurde speziell für stark korrodierende Medien entwickelt und löst mehrere häufige Schwachstellen industrieller Rohrleitungen. In chemischen Verarbeitungswerkstätten führen häufige Schaltvorgänge dazu, dass gewöhnliche Ventile schnell lecken, während der JOEPAI 1000WOG PSI Edelstahl-Kugelhahn mit Gewinde auf einer verschleißfesten PTFE-Dichtung basiert, um über einen langen Zeitraum keine Leckage aufrechtzuerhalten. Bei allgemeinen industriellen Hochdruck-Gas- und Flüssigkeitstransportleitungen können viele dünnwandige Ventile keinen hohen Druck aushalten. Das 2-teilige Kugelventil aus Edelstahl von JOEPAI verdickt die Wand des Ventilkörpers, um die Druckbelastung zu stabilisieren. In Hydraulikflüssigkeitssteuerungssystemen verkürzt die Erosion mittlerer Verunreinigungen die Lebensdauer der Ventile; SS316-Material optionales JOEPAI 2PC Edelstahl-Gewindekugelventil verlängert den Wartungszyklus erheblich.
Diese Serie von JOEPAI-Edelstahl-Kugelhähnen mit Gewinde wurde an die Maschinen-, Chemie-, Wasseraufbereitungs- und Energieindustrie geliefert, in stabiler Zusammenarbeit mit Dutzenden von Industrieabnehmern aus Übersee.
Wenzhou Joepai Valve Co., Ltd. wurde 2020 gegründet, die Vorgängerfabrik Jingyue Valve Factory wurde 2003 gegründet. Wir verfügen über mehr als zehn Jahre Erfahrung mit Edelstahl-Kugelhähnen, Hydranten, Druckerhöhungsventilen und industriellen Durchflusskontrolllösungen.
Unsere Produkte werden gemäß den internationalen Standards API, ANSI, JIS, ISO, DIN, GOST, BS und den inländischen Standards JB, GB hergestellt. Wir konzentrieren uns auf die Bereitstellung maßgeschneiderter Dienstleistungen, um den besonderen Anforderungen globaler Kunden an die Ventilversorgung gerecht zu werden.

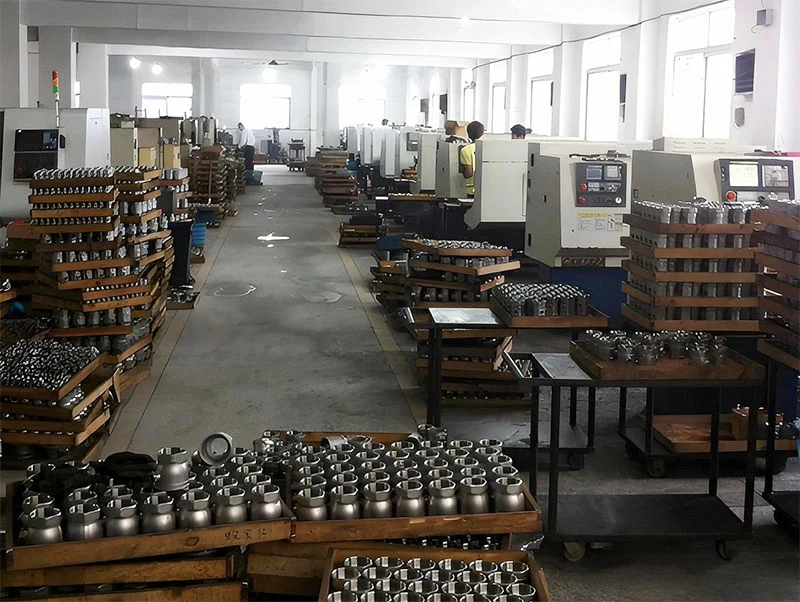

Wenzhou Joepai Valve Co., Ltd. befindet sich im Bezirk Longwan, Wenzhou, Provinz Zhejiang, in der Nähe des Flughafens und bietet gute Verkehrsanbindungen. Das Unternehmen integriert Design, Entwicklung, Fertigung und Vertrieb als professionelles Unternehmen für industrielle Flusskontrolllösungen.
Das Unternehmen verfügt über CAD-Ventildesign, dreidimensionale UG-Formgebung und ein Qualitätskontrollzentrum. Leistungsstarke Produktionsanlagen und perfekte Prüfmethoden verbessern effektiv die Produktqualität und schützen die Kundeninteressen.

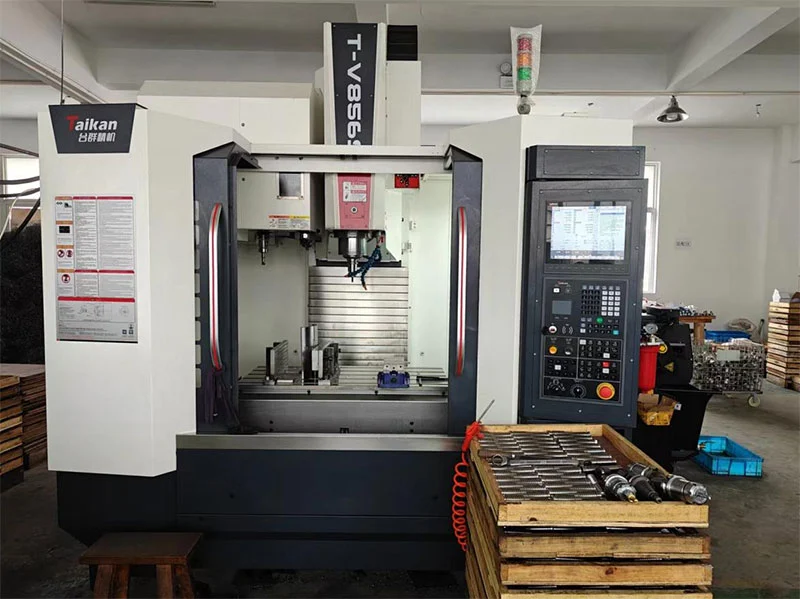

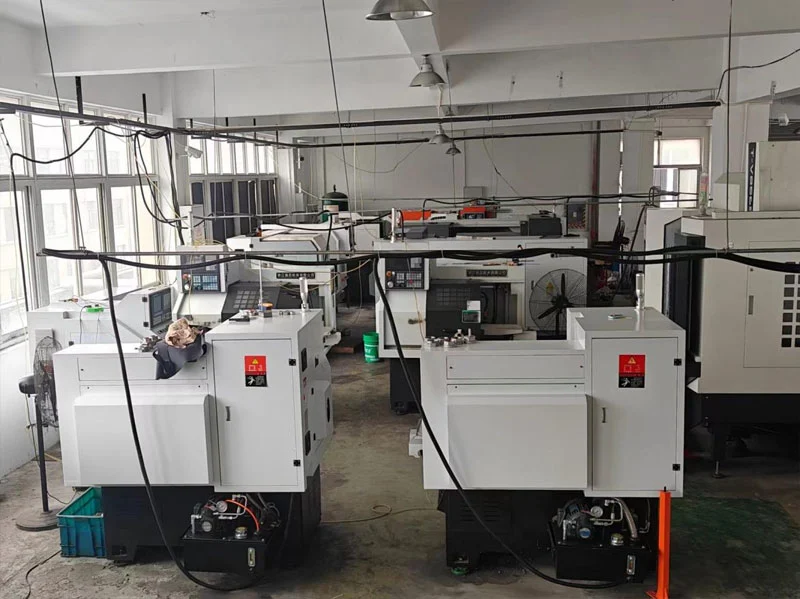

Kernproduktionsausrüstung: mehr als 20 hochpräzise CNC-Drehmaschinen, 1 multifunktionales Bearbeitungszentrum, 2 spezielle Druckprüfgeräte. Prüflabor: spektraler quantitativer Analysator, hochpräziser Rundheitsprüfer, Härteprüfer, Drehmomentschlüssel, Ventilermüdungstester.

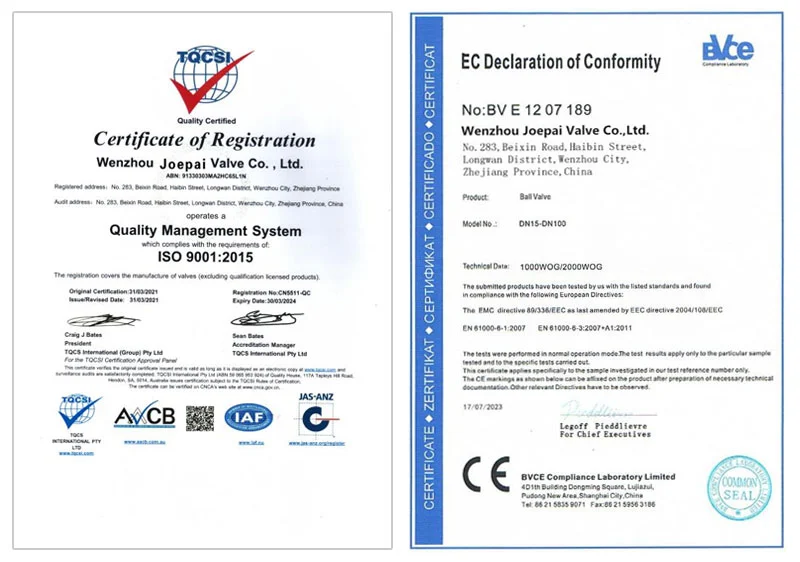

JOEPAI hat die ISO 9001-Zertifizierung erhalten, mit EU-CE-Zertifizierung für Kernprodukte, koreanischer KC-Zertifizierung für Kugelhähne und australischer AS 2419.2-2009-Zertifizierung für Hydrantenprodukte. Das Dual-Booster-System ist so konzipiert, dass es den technischen Spezifikationen von AS 2419.3 entspricht.
Bitte kontaktieren Sie uns für das spezifische Zertifikat, das für dieses Modell und die Bestellmenge gilt.

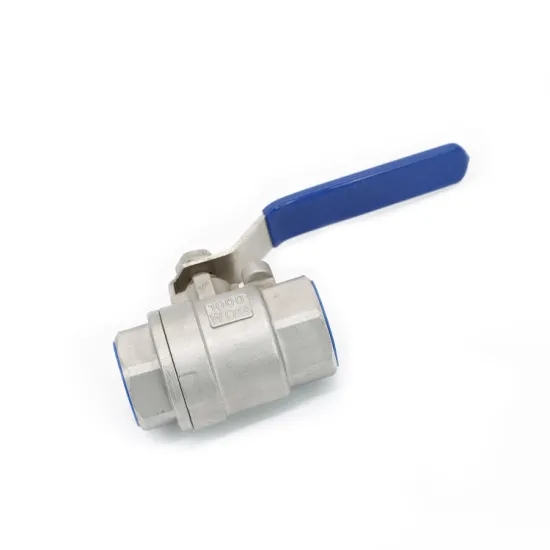

Wir bieten Standard- und kundenspezifische Ventilprodukte an, darunter Absperrschieber, Kugelhähne, Absperrklappen, Hydranten und Absperrventile. Unser 2PC 1000WOG PSI Kugelhahn mit Edelstahlgewinde ist eines unserer meistverkauften Produkte für industrielle Hochdruckanwendungen.
Ja. Unser technisches Pre-Sales-Team bietet 1-zu-1-Lösungsdesignunterstützung auf der Grundlage Ihrer Arbeitsparameter (Druck/Temperatur/Medium usw.), Konstruktionszeichnungen oder Mustern und stellt so die Einhaltung internationaler Standards wie DIN und ANSI sicher.
Wir nutzen eine digitale Produktionslinie mit CNC-Präzisionsbearbeitung und automatisierter Montage (Hauptkomponentenfehler ≤ 0,01 mm) sowie ein fünfstufiges Qualitätskontrollsystem: Erkennung des Rohmaterialspektrums → Prüfung der Luftdichtheit der Montage → hydrostatischer Hochdrucktest (1,5-facher Nenndruck) → Endkontrolle vor der Lieferung mit vollständiger Rückverfolgbarkeit.

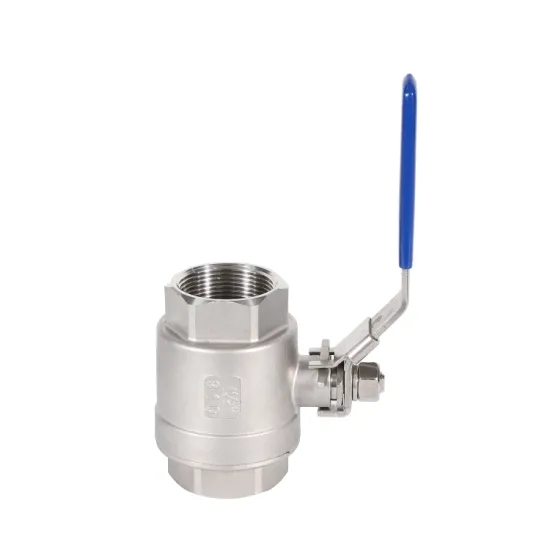

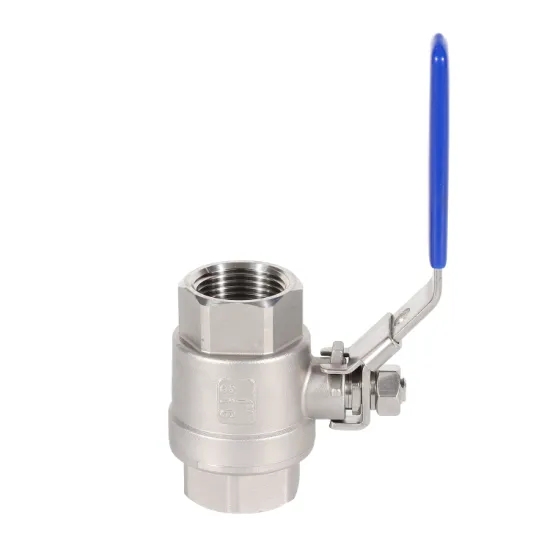

Es besteht normalerweise aus SS304 oder SS316. Sondermaterialien SS304L, SS316L, Duplex-Edelstahl 2205 und 2507 sind ebenfalls erhältlich.
Wir bieten eine 12-monatige Garantie ab Lieferdatum. Bei Qualitätsproblemen, die nicht auf menschliche Faktoren zurückzuführen sind, werden Produkte kostenlos repariert oder ersetzt.

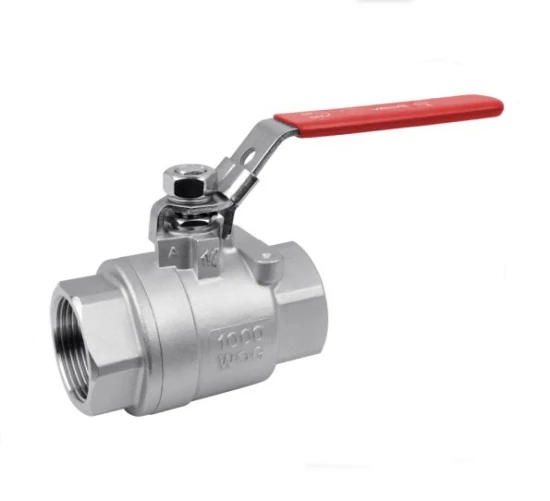

Standard-Höchstdruck: 1000 WOG (PSI) / 6,4 MPA (PN64). Temperaturbereich: -20 °C bis 232 °C. Für besondere Anforderungen können Drücke von 2000 WOG oder sogar bis zu 6000 WOG individuell angepasst werden. Zu den geeigneten Medien gehören Wasser, Öl, Luft und einige korrosive Flüssigkeiten.
Ja. Wir unterstützen Musterbestellungen zur Qualitätsbewertung. Bitte kontaktieren Sie uns mit der gewünschten Größe, Druckstufe und Medium. Unser Team wird dann schnell die Muster- und Lieferdetails arrangieren.
Wir bieten flexible MOQ für Testaufträge und langfristige Zusammenarbeit. Die normale Lieferzeit beträgt je nach Menge und Individualisierungsanforderungen etwa 15–30 Tage nach Auftragsbestätigung.
Teilen Sie uns Ihre Ventilgröße, Druckstufe, Medium und Menge mit. Unser Team wird Ihnen werktags innerhalb von 24 Stunden mit Preis, Lieferzeit und technischer Bestätigung antworten.
