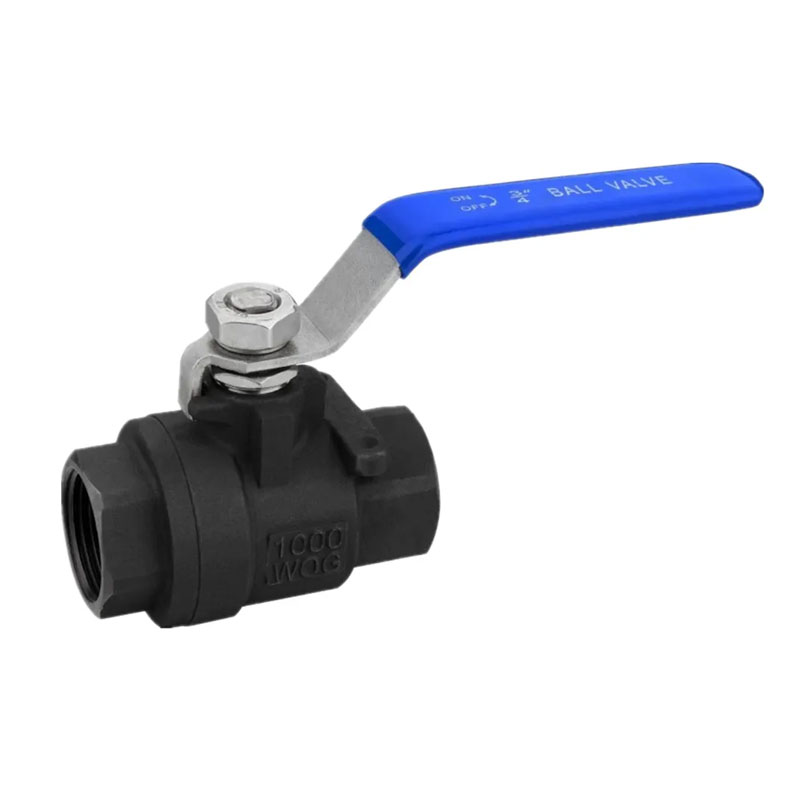

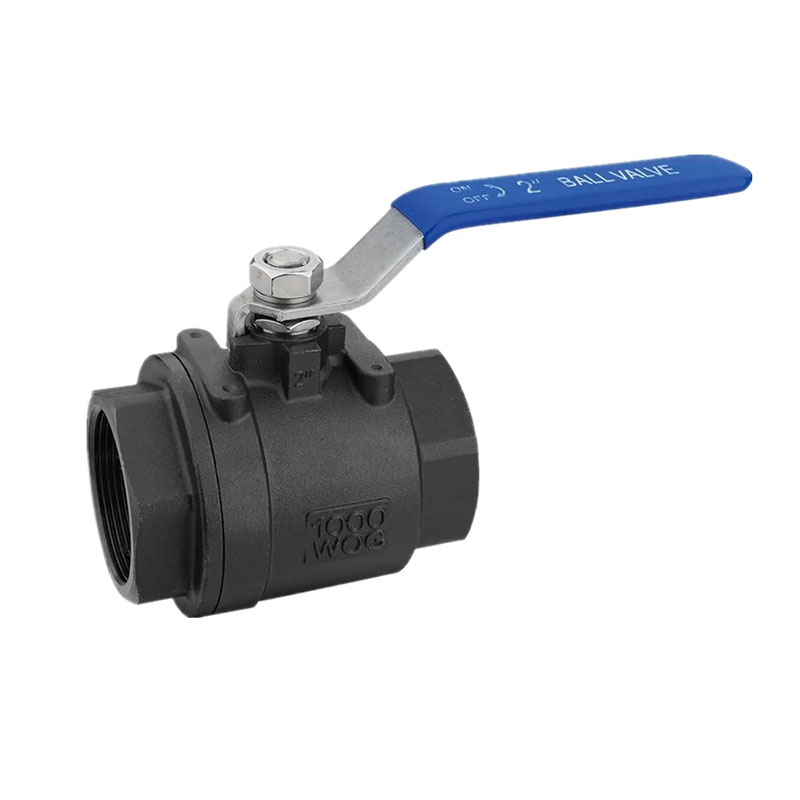

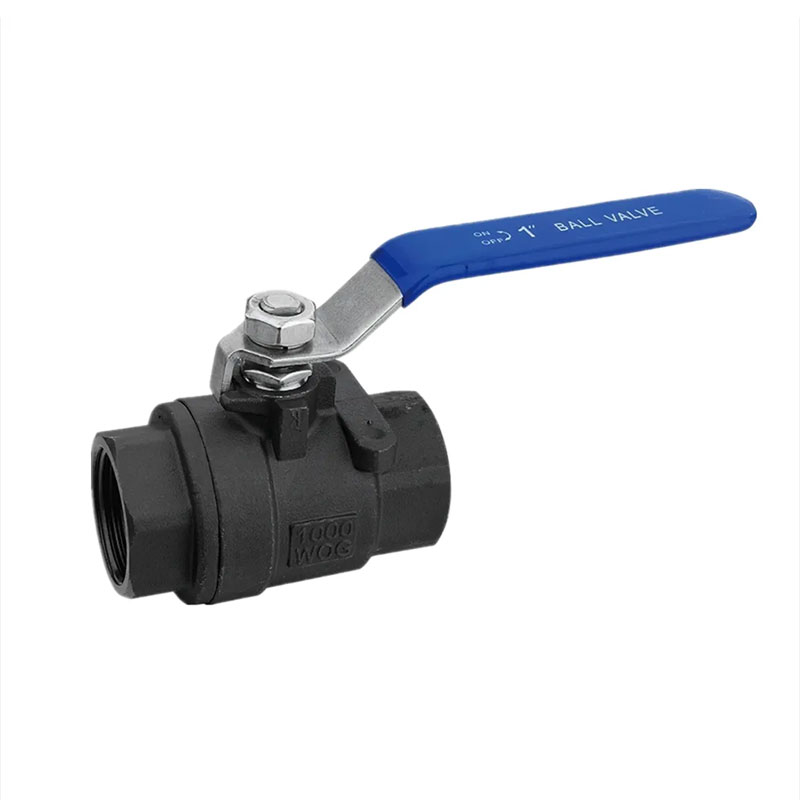

Der 1000PSI PN64 2PC Kugelhahn von JOEPAI verfügt über einen vollen Durchgang Design, das einen uneingeschränkten Durchfluss bei minimalem Druckverlust gewährleistet und kombiniert Voller Durchfluss mit hoher Drucktoleranz. Es eignet sich hervorragend für strenge industrielle Anwendungen, erfüllt globale Gewindestandards und kann widerstehen Korrosion und hoher Temperaturbelastung.
| Parameter | Spezifikation |
| Größenbereich | 1/4“ – 4“ (DN8–DN100) |
| Druckstufe | 1000 PSI / PN64 |
| Verbindungstyp | BSP / NPT / BSPT |
| Körpermaterial | WCB / SS304 / SS316 |
| Kugel und Stiel | Massiver Edelstahl |
| Sitzmaterial | PTFE / RPTFE / PPL |
| Temperaturbereich | -25°C bis +180°C-25°C bis +180°C (PTFE); höher mit RPTFE- oder PPL-Sitz |
| Arbeitsmedien | Wasser, Öl, Gas, Dampf, Chemikalien |
| Betrieb | Manuelle / optionale Verriegelungsvorrichtung |
Zweiteiliger Kugelhahn, auch Schnellöffnungs-Kugelhahn genannt, innenliegend Gewindekugelhahn oder kleiner Kugelhahn.
In der geschlossenen Position wird die Kugel fest gegen den Ventilsitz gedrückt
durch den mechanischen Druck, der vom Ventilschaft ausgeübt wird.
Wenn das Handrad gegen den Uhrzeigersinn gedreht wird, bewegt sich der Ventilschaft im Uhrzeigersinn
entgegengesetzte Richtung, und seine untere Winkelebene führt dazu, dass sich die Kugel löst
vom Ventilsitz.
Der Ventilschaft hebt sich weiter und interagiert mit dem Führungsstift im
Spiralnut des Ventilschafts, wodurch die Kugel zu rotieren beginnt
reibungslos.
Bis die vollständig geöffnete Position erreicht ist, wird der Ventilschaft angehoben
Endposition, und die Kugel dreht sich in die vollständig geöffnete Position.
Drehen Sie beim Schließen das Handrad im Uhrzeigersinn und der Ventilschaft beginnt sich zu drehen
absinken, wodurch sich die Kugel vom Ventilsitz wegbewegt und beginnt, sich zu bewegen
drehen.
Durch weiteres Drehen des Handrads wird der Ventilschaft der Kraft ausgesetzt
Wirkung des in seiner Spiralnut eingebetteten Führungsstifts, wodurch sowohl die
Ventilschaft und Kugel gleichzeitig um 90° drehen.
Als es sich schließen wollte, hatte sich die Kugel bereits um 90 Grad gedreht
ohne Kontakt zum Ventilsitz.
Bei den letzten Umdrehungen des Handrads bleibt die Winkelebene unten
Der Ventilschaft verkeilt die Kugel mechanisch und drückt sie fest an
den Ventilsitz, wodurch eine vollständige Abdichtung erreicht wird.
| 1 | Körper | WCB/CF8M/CF8 | 8 | Verpackung | PTFE |
| 2 | Kappe | WCB/CF8M/CF8 | 9 | Drüse | SS304/SS |
| 3 | Sitz | PTFE | 10 | Handhaben | SS304/SS |
| 4 | Ball | SS316/SS304/SS | 11 | Federscheibe | SS304/SS |
| 5 | Stängel | SS316/SS304/SS | 12 | Schaftmutter | SS304/SS |
| 6 | Dichtung | PTFE | 13 | Verriegelungsstück | SS304/SS |
| 7 | Anlaufscheibe | PTFE | 14 | Kunststoffabdeckung | Plastik |
| NPS | DN | D | L | H | W |
| 1/2" | 15 | 15 | 62 | 55 | 95 |
| 3/4" | 20 | 20 | 71 | 60 | 110 |
| 1" | 25 | 25 | 79 | 70 | 125 |
| 11/4" | 32 | 30 | 97 | 75 | 145 |
| 11/2" | 40 | 38 | 105 | 86 | 170 |
| 2" | 50 | 49 | 123 | 95 | 170 |
| 21/2" | 65 | 65 | 142 | 128 | 210 |
| 3" | 80 | 80 | 168 | 134 | 240 |
| 4" | 100 | 100 | 208 | 160 | 314 |
