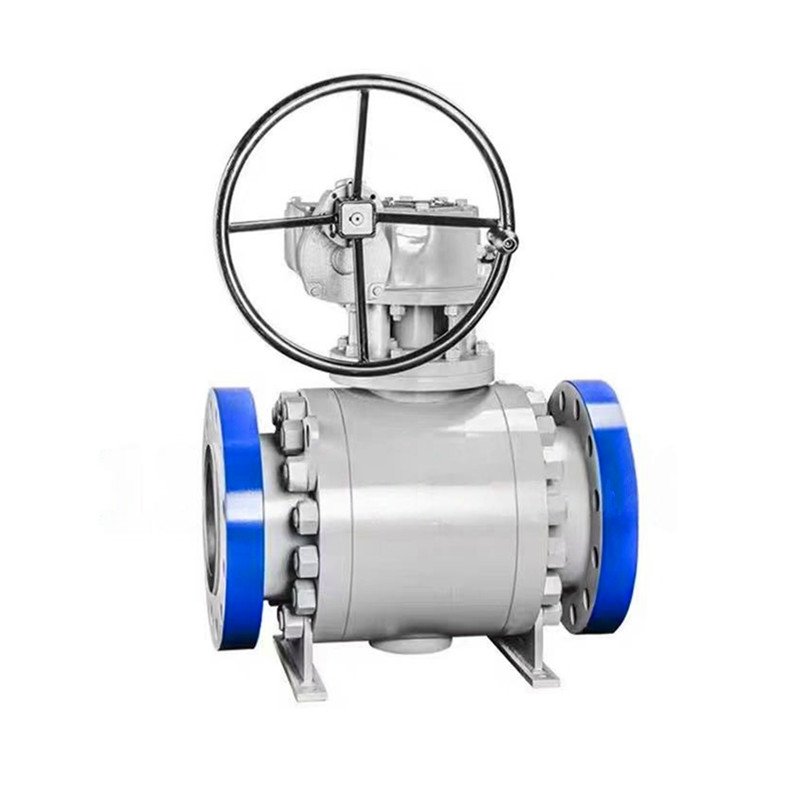

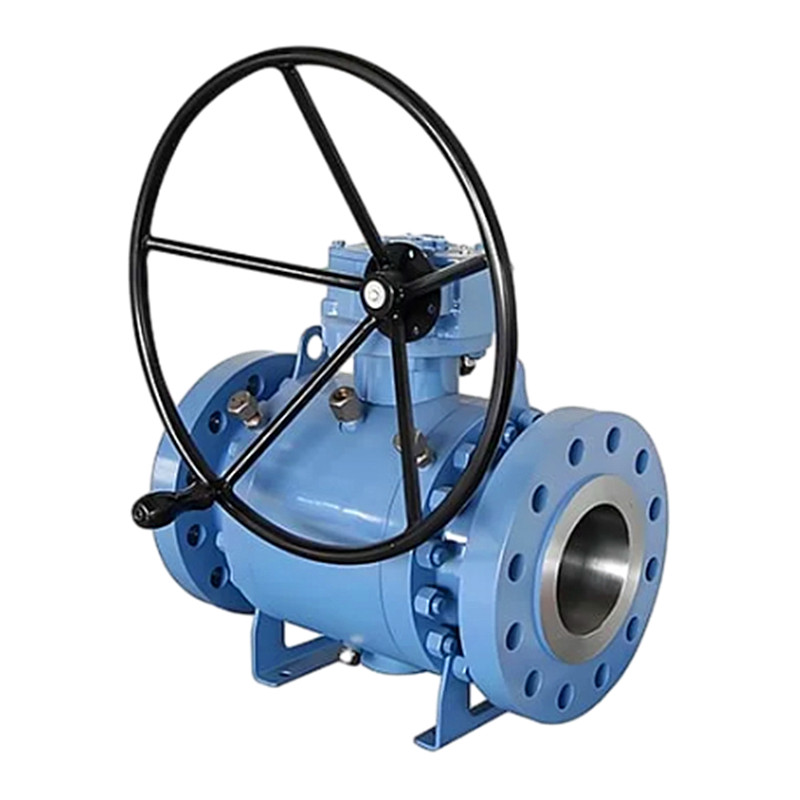

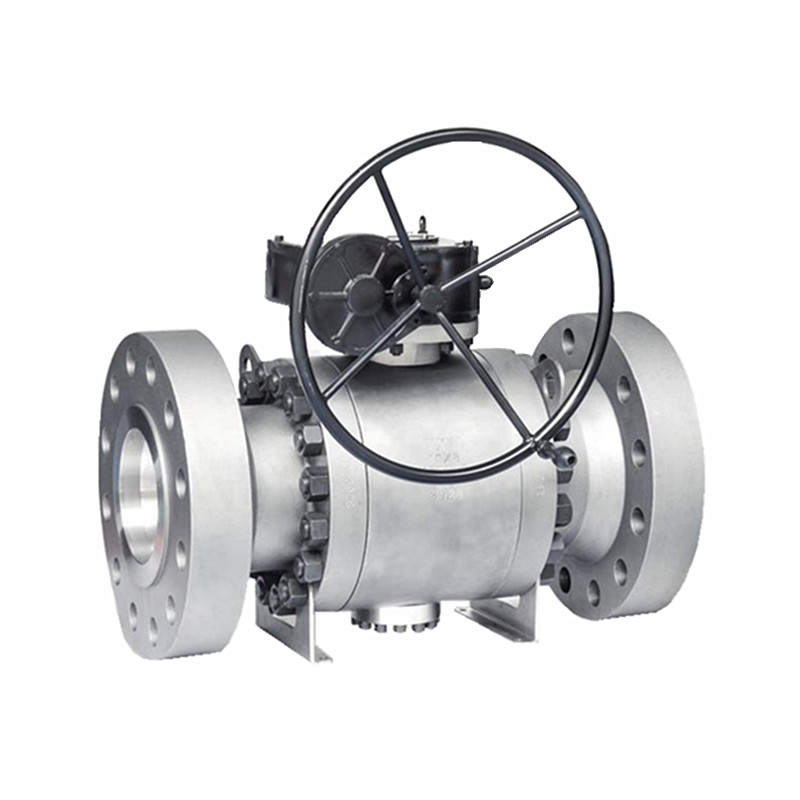

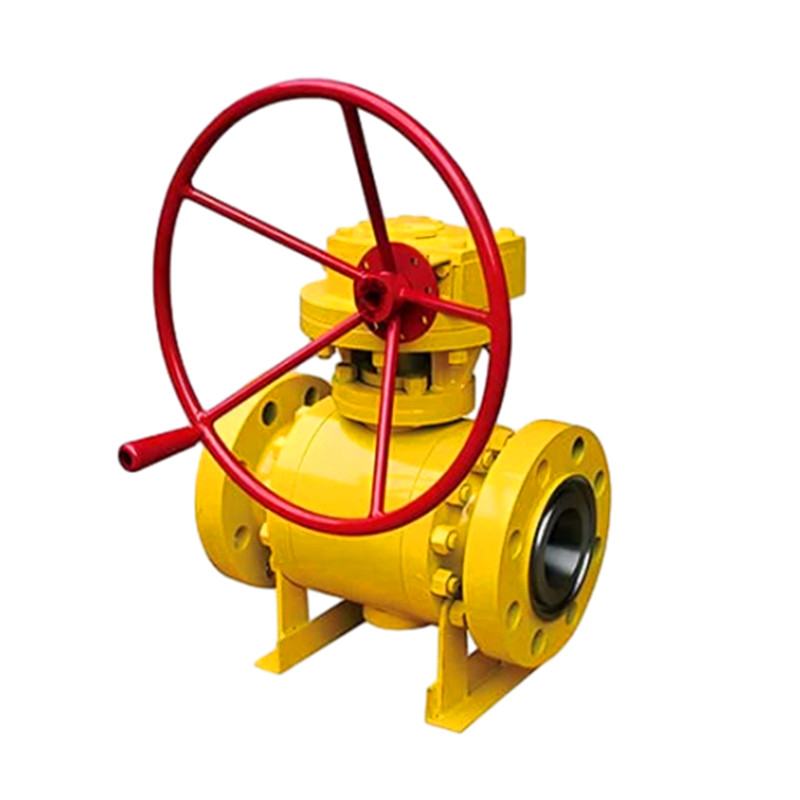

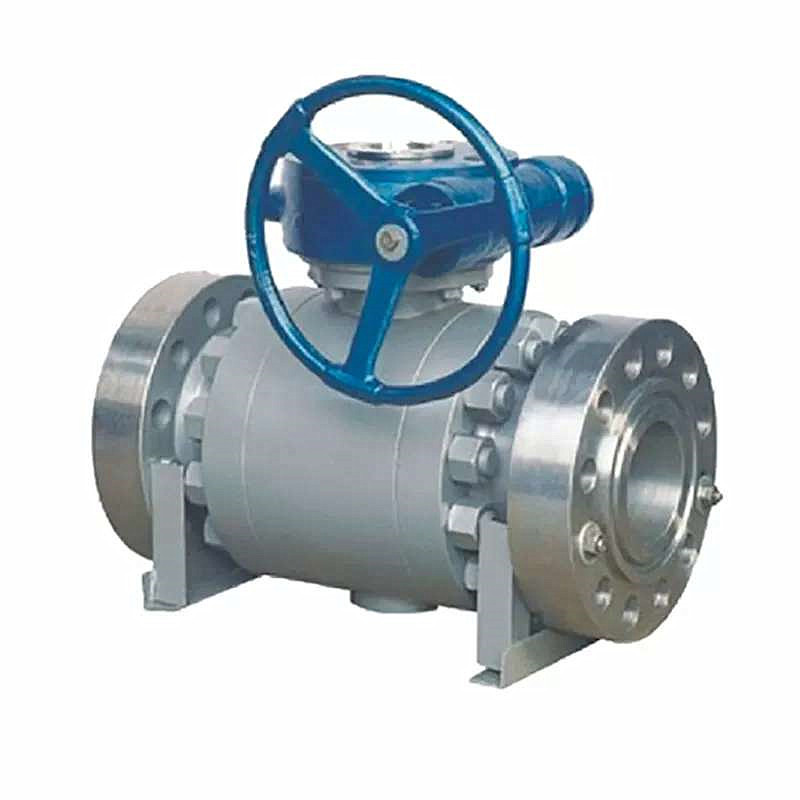

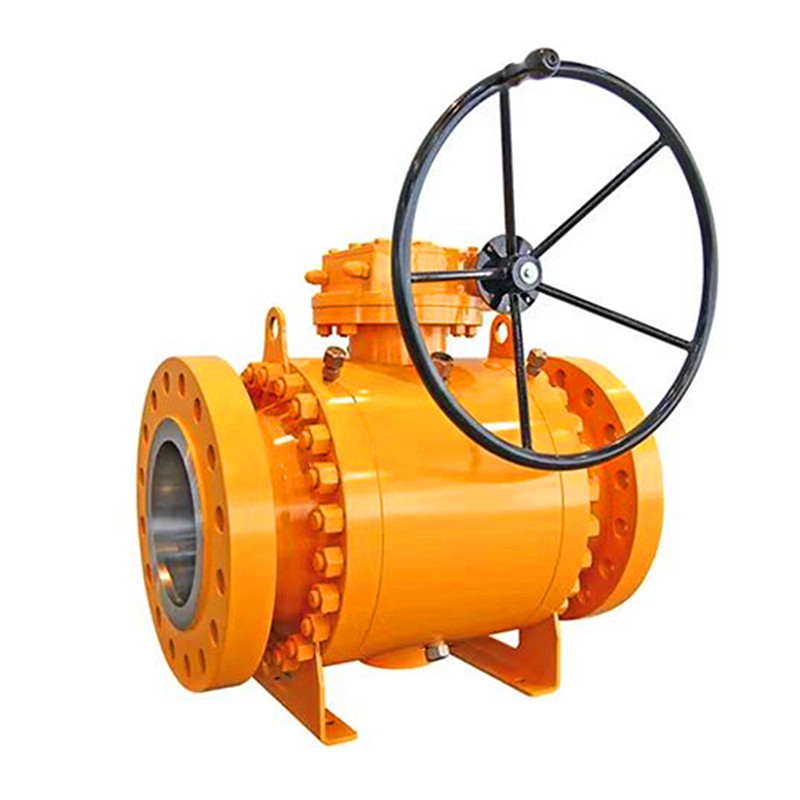

3-teiliger geschmiedeter Stahl-Kugelhahn mit vollem Durchgang und zapfenmontiertem Flansch

JOEPAI Valve engagiert sich seit 2003 intensiv auf dem Markt für 3PC-Kugelhähne aus geschmiedetem Stahl mit vollem Durchgang und Zapfenmontage. Das Ventil besteht aus drei Komponenten, was die Demontage und Wartung erleichtert. Interne Teile können ohne Demontage der gesamten Rohrleitung ausgetauscht werden, wodurch Wartungszeit und -kosten erheblich reduziert werden. Joepai konzentriert sich auf maßgeschneiderte und Exportdienstleistungen für geschmiedete Hochdruckventile mit umfangreicher OEM-Erfahrung. In industriellen Anwendungen mit rauen Bedingungen wie hohem Druck, hoher Temperatur oder korrosiven Medien sind geschmiedete Kugelhähne oft eine zuverlässigere Wahl als gegossene Ventile. Im Gegensatz zu den meisten Kugelhähnen, die Gussverfahren verwenden, verbessern geschmiedete Ventile ihre strukturelle Festigkeit und Druckbeständigkeit durch ein einzigartiges Herstellungsverfahren erheblich. Wählen Sie einen geschmiedeten Kugelhahn für schwierige Bedingungen, bei denen Sicherheit, Zuverlässigkeit und maximale Festigkeit nicht verhandelbar sind.

Produktmerkmale

• Geschmiedetes Stahlmaterial: Der Ventilkörper, die Kugel und der Schaft bestehen alle aus hochwertigem geschmiedetem Kohlenstoffstahl (A105) oder geschmiedetem Edelstahl (F304, F316) und werden durch Präzisionsschmieden verarbeitet, um Gussfehler zu vermeiden und eine hohe Festigkeit und gute Korrosionsbeständigkeit zu gewährleisten.

• Kugelhähne mit Zapfenkugeldesign (feststehend) bieten erhebliche Vorteile bei Hochdruckbedingungen, Betriebsleistung, Verschleißfestigkeit und Sicherheit, wodurch sie für eine Vielzahl komplexer Betriebsbedingungen geeignet sind.

• Flanschverbindung: Übernimmt eine ANSI-Standard-Flanschverbindung für eine nahtlose Verbindung mit Rohrleitungssystemen und zeichnet sich durch einfache Installation und zuverlässige Abdichtung aus.

• Zuverlässige Dichtungsleistung: Der Ventilsitz besteht aus PTFE-, PEEK- oder Metalldichtungsmaterialien, um eine leckagefreie Abdichtung unter Hochdruck- und Hochtemperaturbedingungen zu gewährleisten.

• Feuersicheres Design: Entspricht den Brandschutznormen API 607 ​​und behält die Dichtungsleistung auch unter extremen Bedingungen wie Bränden bei, um die Systemsicherheit zu gewährleisten.

• Antistatisches und ausblassicheres Schaftdesign: Ausgestattet mit antistatischen Vorrichtungen und ausblassicheren Stäben zur Verbesserung der elektrischen Sicherheit und Betriebsstabilität.

• Mehrere Betriebsmodi: Optionaler manueller Betrieb oder automatisierte Steuerung wie pneumatische, elektrische oder hydraulische Aktuatoren, um den Anforderungen verschiedener Anwendungsszenarien gerecht zu werden.

• Design mit geringem Strömungswiderstand: Der glatte interne Strömungskanal reduziert den Strömungswiderstand, senkt effektiv den Energieverbrauch und verbessert die Systemeffizienz.

Technische Spezifikationen

• Nenndurchmesser: 2"~40" (DN50 bis DN1000)

• Nenndruck: 150LB bis 900LB

• Arbeitstemperatur: -29℃ bis 425℃

• Material: Geschmiedeter Stahl (A105, F304, F316)

• Dichtungsmaterialien: PTFE, RPTFE, PEEK, Metalldichtungen

• Flanschverbindung gemäß ASME B16.5-Standard

• Betriebsmodi: manuell, pneumatisch, elektrisch, hydraulisch (optional)

• Designstandards: API 608, ASME B16.34

• Teststandard: API 598

Anwendungsfelder

• Öl und Gas: Wird in Hochdruck-Öl-/Gas-Transportpipelines, Raffinerien und Erdgasverarbeitungsanlagen verwendet.

• Chemische Industrie: Geeignet für den Umgang mit korrosiven Medien wie Säuren, Laugen und Salzlösungen.

• Energieindustrie: Wird auf Kühlwassersysteme und Dampfleitungen in Kraftwerken angewendet.

• Wasseraufbereitung und kommunale Wasserversorgung: Gewährleistet die Sicherheit der Wasserqualität und einen stabilen Systembetrieb.

• Offshore-Technik: Leicht hervorragend in Meerwasserumgebungen und eignet sich für Flüssigkeitskontrollsysteme in Offshore-Plattformen und Schiffen.

Materialien für geschmiedete Kugelhahnteile

Hauptabmessungen

Klasse 150LB                                                                                                                                                                                                                                                                                                                               Einheit: mm

Klasse 300LB                                                                                                                                                                                                                                                                                                                                Einheit: mm
