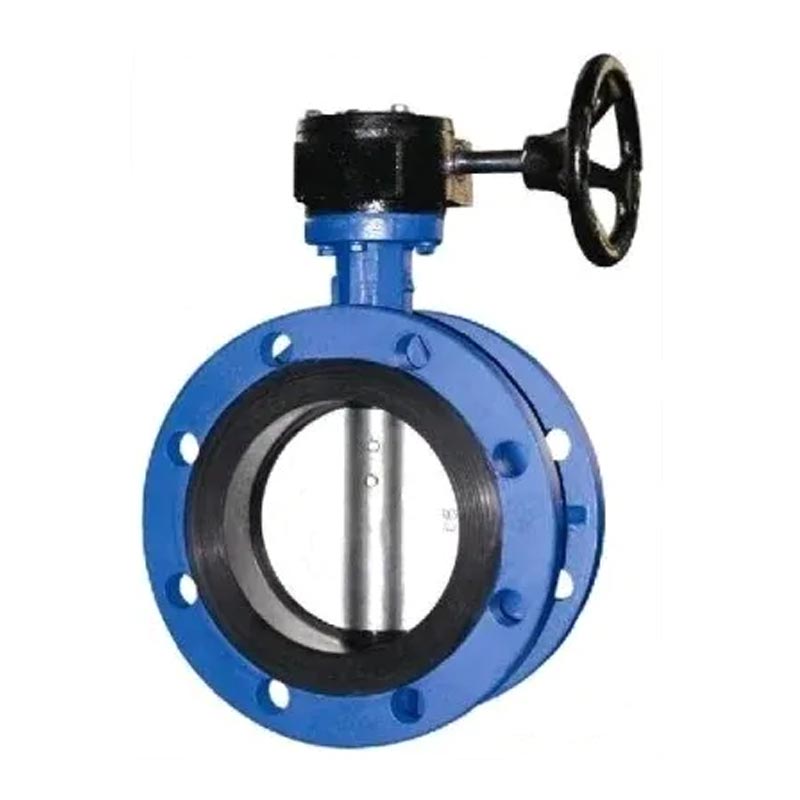

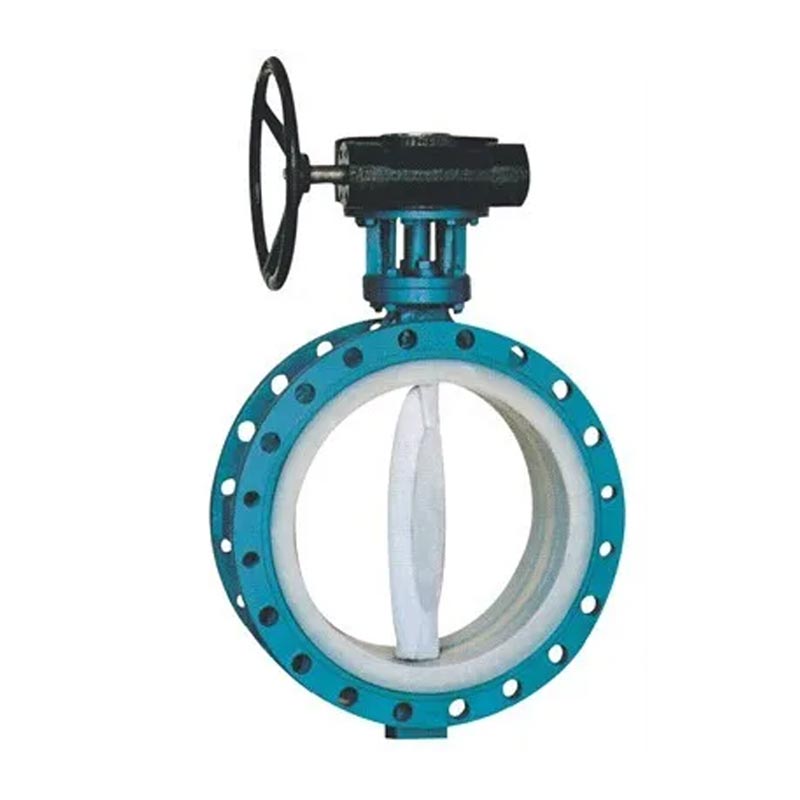

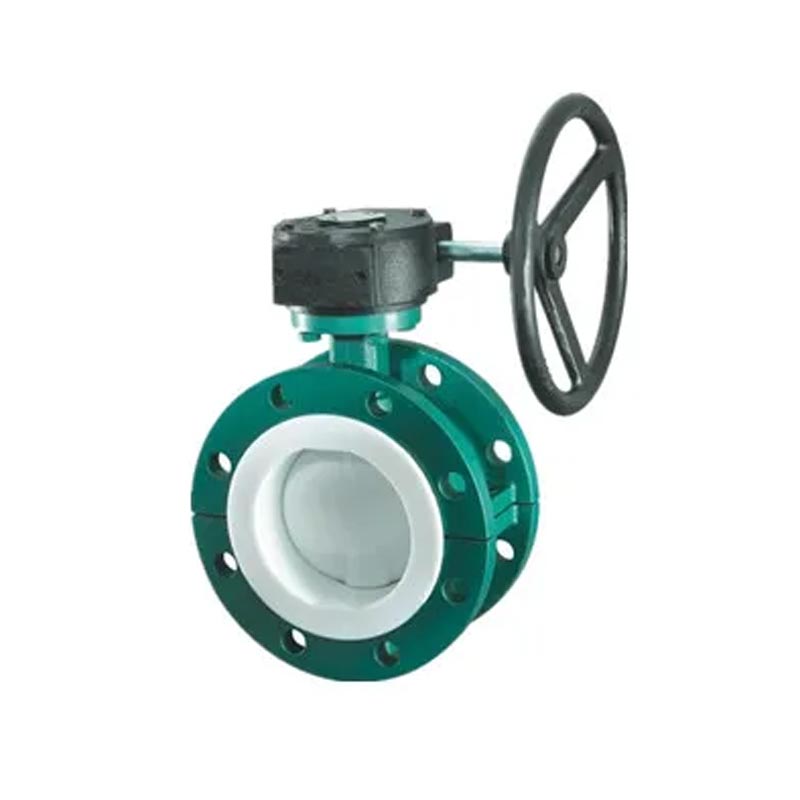

Die joepai langlebige Wurmausrüstung betrieben u flanschgekleidetes Schmetterlingsventil verfügt über eine vollständig ausgekleidete Struktur und eine U -förmige Verstärkungsdesign, die zum Ausführen Es ist besonders für den chemischen und ätzenden Medientransport geeignet Anwendungen. Das Wurmgetriebesystem wird in der globalen Industrie häufig eingesetzt Fluidkontrollsysteme und sind ein sicheres, effizientes und wirtschaftliches Ventil.

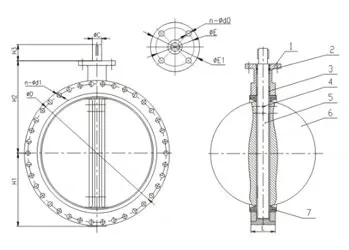

| NEIN. | Teilname | Material | Optionales Material |
|
|
| 1 | Körper | AUS | CI, WCB, Edelstahl | ||
| 2 | O Ring | NBR | EPDM, FKM | ||
| 3 | Buchse | Ptfe | |||
| 4 | Stift | ASTM A276 416 | 316, 17-4PH | ||
| 5 | Welle | ASTM A276 416 | 316, 17-4PH | ||
| 6 | Scheibe | Duktiles Eisen | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Sitz | NBR | EPDM, FKM | ||
| GRÖSSE | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | Φe1 | Φe | N-φd0 | ||
| Φd | N-φd1 | Φd | N-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-f31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-f31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Schmetterlingsventile haben eine einfache Struktur, eine kleine Größe, ein geringes Gewicht und relativ wenige Komponenten. Nur wenige Schlüsselteile können ein Schmetterlingsventil bilden, das sehr bequem zu öffnen ist. Wählen Sie einfach den Schalter auf 90 Grad aus. Schmetterlingsventile haben eine hervorragende Kontrolle über Flüssigkeiten und können jederzeit den Fluss erhöhen oder verringern.
Ventile haben einen gewissen Widerstand beim Transport von Flüssigkeiten, und der Widerstand von Schmetterlingsventilen kommt hauptsächlich von sich selbst, wie der Dicke des Schmetterlingsklappenkörpers. Wenn Sie den Widerstand gegen Flüssigkeiten reduzieren möchten, müssen Sie nur die Dicke reduzieren.
Elastische Dichtungen haben den Nachteil, durch Temperatur begrenzt zu werden.
Der Anwendungsbereich des aus dem u flansch ausgekleideten Schmetterlingsventils von Wurmgetränken ist ebenfalls relativ breit. Wenn es zur Steuerung des Flusses verwendet wird, müssen verschiedene Arten und Ventilkörpergrößen ausgewählt werden, da die Schmetterlingsventile für Ventile mit größeren Durchmessern geeignet sind. Das Ventil wird nicht nur in allgemeinen Industrien wie Erdöl, Gas, Chemikalie und Wasseraufbereitung, sondern auch in Kühlwassersystemen für Wärmekraftwerke verwendet.
