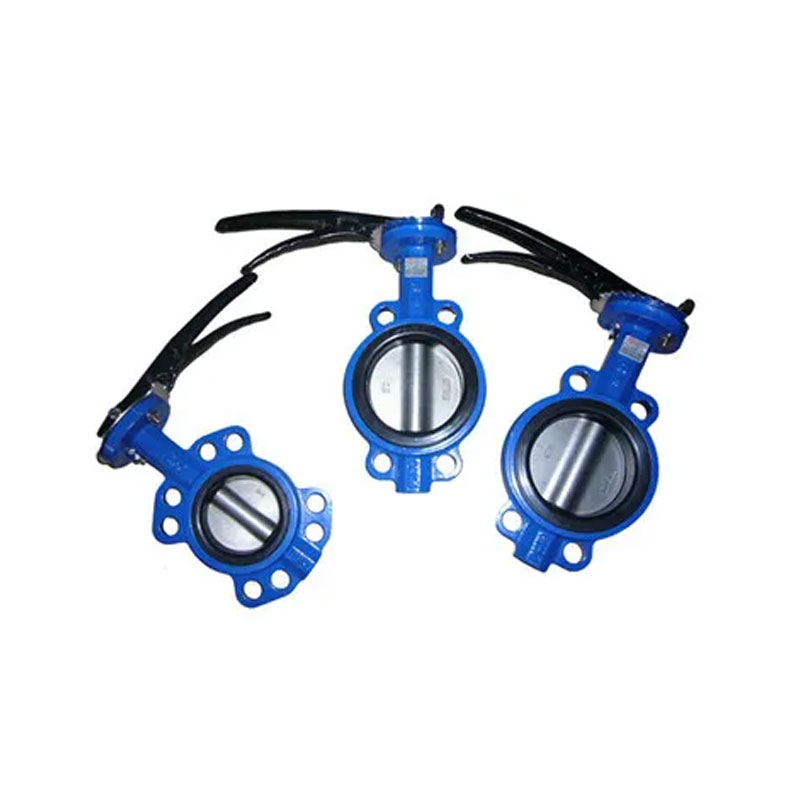

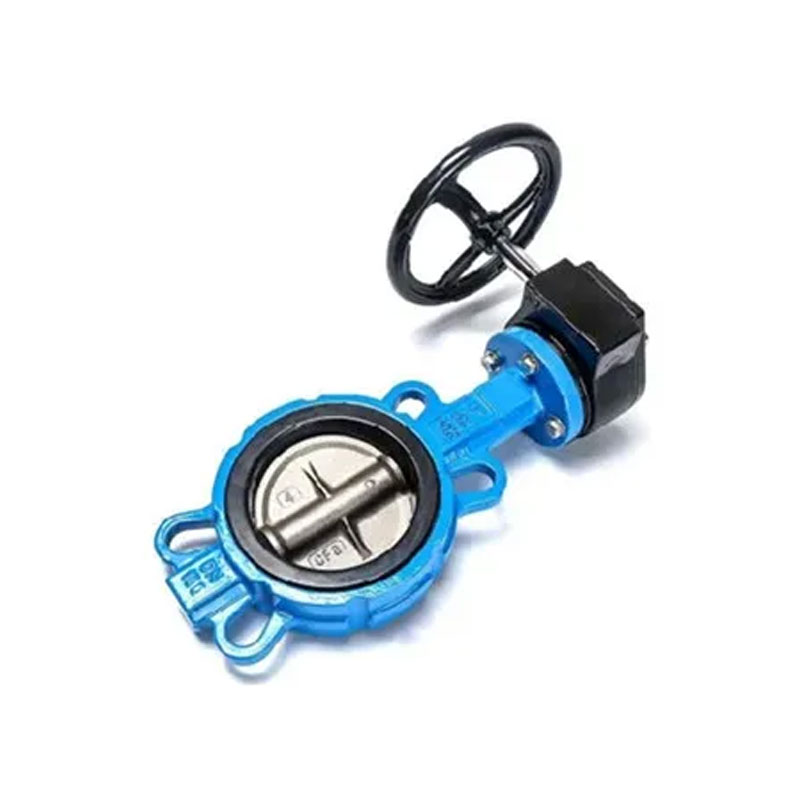

Butterfly -Ventil

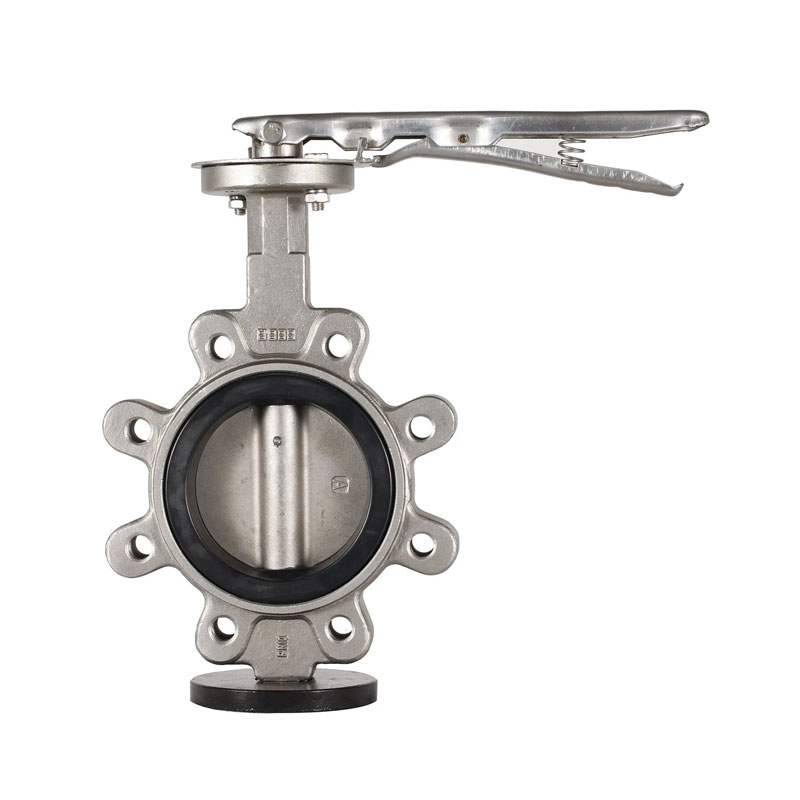

Das in China Joepai Factory hergestellte Lug Butterfly Ventil nimmt eine hervorstehende Flanschverbindungsstruktur mit Gewindeohrlöchern auf beiden Seiten der Ventilkörper, der an beiden Enden getrennt abgebaut und getrennt gehalten werden kann der Pipeline.

Es ist für Systeme geeignet, die Endverschlüsse oder Tot erfordern Endbetriebsszenarien. Im Vergleich zu Schmetterlingsventilen das Lug -Design bietet eine höhere strukturelle Festigkeit und Installationsflexibilität und ist und ist in Branchen wie Petrochemikalien, Kraftwerken, Wasser häufig eingesetzt Behandlung, Papierherstellung, Lebensmittel und Arzneimittel.

Installation und Wartung

1. Während der Installation sollte die Ventilscheibe im geschlossenen gestoppt werden Position.
2. Die Öffnungsposition sollte gemäß dem Rotationswinkel bestimmt werden der Schmetterlingsteller.
3. Vor dem Öffnen sollten die Schmetterlingsventile mit Bypassventilen geöffnet werden.
4. Die Installation sollte gemäß dem Hersteller durchgeführt werden Installationsanweisungen. Für schwere Schmetterlingsventile ein solides Fundament sollte eingerichtet werden.

Schlüsselpunkte für den Bau

1. Die Installationsposition, Höhe und Import-/Exportrichtung müssen erfüllen Die Entwurfsanforderungen und die Verbindung sollten fest und eng sein. Alle Arten von Schaltventilen, die auf isolierten Pipelines installiert sind Griffe nach unten.
2. Vor der Installation des Ventils muss eine visuelle Inspektion durchgeführt werden, und Das Ventilamenschild sollte dem aktuellen nationalen Standard entsprechen "Allgemeine Ventilmarkierung" GB 12220.

Für Lug -Schmetterlingsventile mit einem größeren Arbeitsdruck größer als 1,0 MPa und eine Absperrfunktion auf der Hauptpipeline, der Stärke und Dichtheitstests sollten vor der Installation durchgeführt werden, und sie können nur nach Bestehen der Tests verwendet werden. Während des Festigkeitstests der Testdruck muss das 1,5 -fache des Nenndrucks betragen, und die Dauer darf nicht geringer sein als 5 Minuten. Die Ventilschale und die Verpackung müssen qualifiziert sein, wenn es vorhanden ist Keine Leckage.

Während des Dichtheitstests beträgt der Testdruck das 1,1 -fache der Nenndruck; Der Testdruck sollte den Anforderungen von GB 50243 entsprechen Standard für die Dauer des Tests, und es wird als qualifiziert angesehen, wenn Die Dichtfläche der Ventilscheibe ist kein Leckage.
