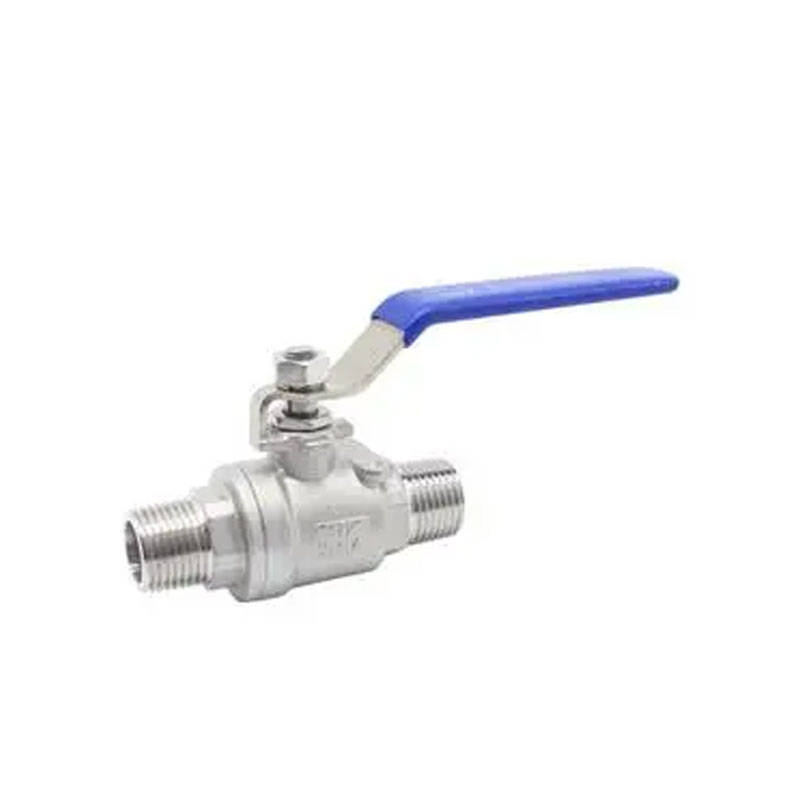

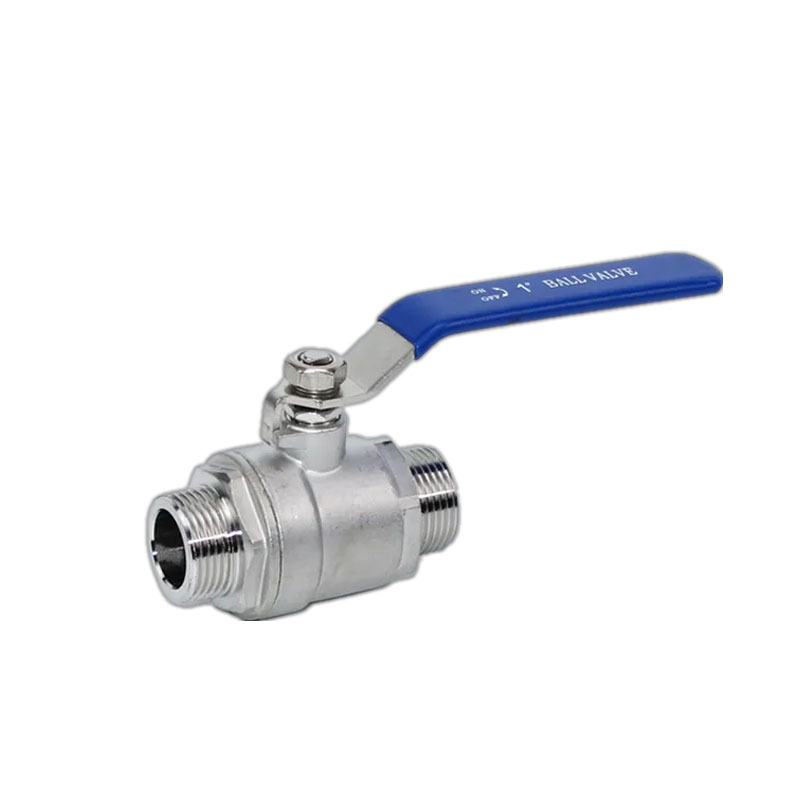

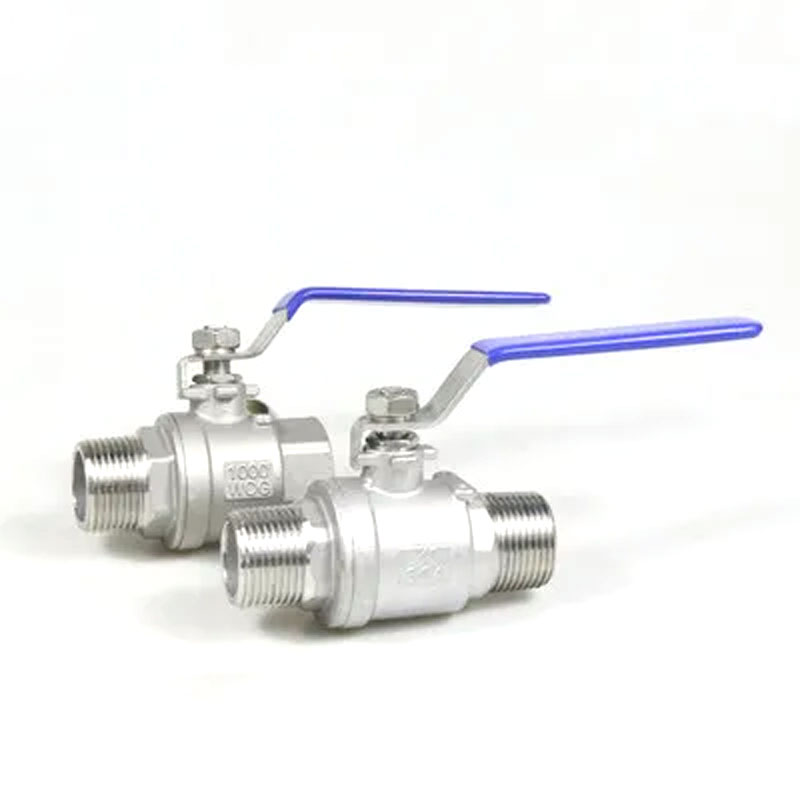

Joepai Edelstahlkugel Ventil PN64 Produziert von China Factory wird verwendet Medien in Pipelines abschneiden oder anschließen. Durch die Auswahl verschiedener Materialien kann auf verschiedene Medien angewendet werden, wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure usw.
Offizieller Klassiker: DN15-DN65
Ventilkörpermaterial: WCB 、 304、316
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A.
Max -Druck: 6,4mpa
Temperaturbereich: -20c ~ 232c
Geeignetes Medium: Wasser, Öl, Luft und einige ätzende Flüssigkeiten
Blowo-out Proof STEM/Full Port
Investitionsgastkörper

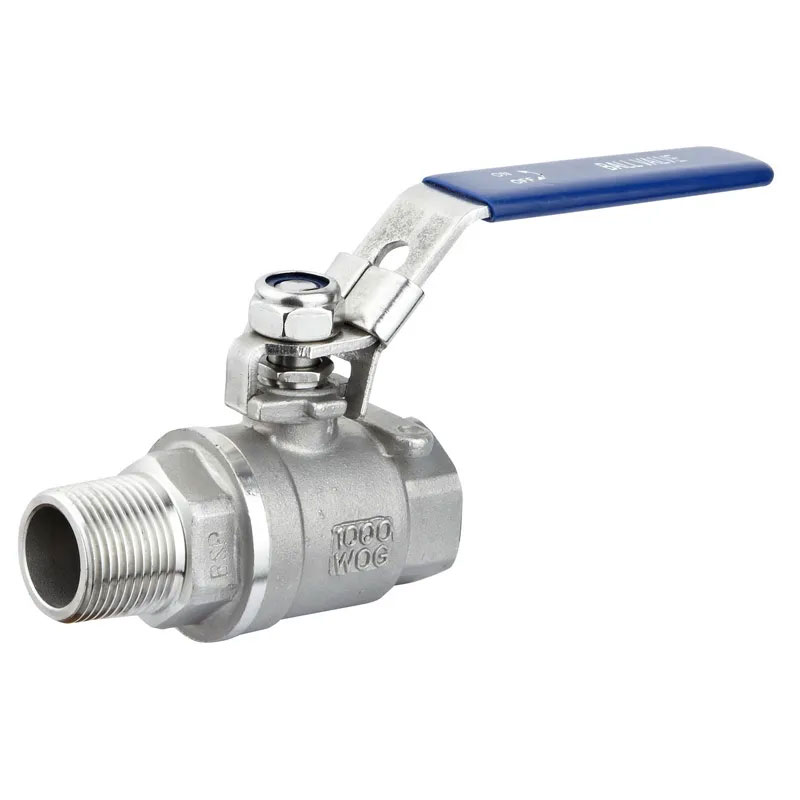

1000psi (PN64) W.O.G
Material Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Körper | WCB/CF8M/CF8 | 8 | Verpackung | Ptfe |
| 2 | Kappe | WCB/CF8M/CF8 | 9 | Drüse | SS304/SS |
| 3 | Sitz | Ptfe | 10 | Handhaben | SS304/SS |
| 4 | Ball | SS316/SS304/SS | 11 | Frühlingswaschmaschine | SS304/SS |
| 5 | Stängel | SS316/SS304/SS | 12 | Stammnuss | SS304/SS |
| 6 | Dichtung | Ptfe | 13 | Verriegelungsstück | SS304/SS |
| 7 | Schubspülmaschine | Ptfe | 14 | Plastikabdeckung | Plastik |
| NPS | Dn | D | L | W | H | Ra | Rb |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Der Flüssigkeitswiderstand ist minimal, wobei ein Widerstandskoeffizient dem eines Rohrsegments derselben Länge entspricht.
Einfach im Design, kompakt in Größe und leichtes Gewicht.
Die Kugellventildichtungsflächen bestehen üblicherweise aus Kunststoffmaterialien und bieten hervorragende Versiegelungsfähigkeiten und werden in Vakuumsystemen häufig verwendet.
Das Edelstahlkugel -Ventil PN64 verfügt über einen schnellen Öffnungs- und Schließmechanismus, der nur eine 90 ° -Drotation von vollständig geöffnet bis vollständig geschlossen erfordert, wodurch es ideal für die Fernbedienung ist.
Es hat eine einfache Struktur mit beweglichen Dichtungsringen, die eine einfache Demontage und einen einfachen Austausch ermöglicht.
Wenn sie vollständig geöffnet oder geschlossen sind, werden die Dichtflächen des Ball- und Ventilsitzes vom Medium isoliert, wodurch die Erosion der Dichtflächen des Ventils während des Flusses verhindern wird.
Bei Größen von einigen Millimetern bis zu mehreren Metern ist es für die Verwendung in Umgebungen von hohem Vakuum bis hoher Druck geeignet.
Unser Ballventil hat in Branchen wie Erdöl, Chemikalien, Stromerzeugung, Papierherstellung, Kernenergie, Luft- und Raumfahrt und sogar im täglichen Leben weit verbreitet.
