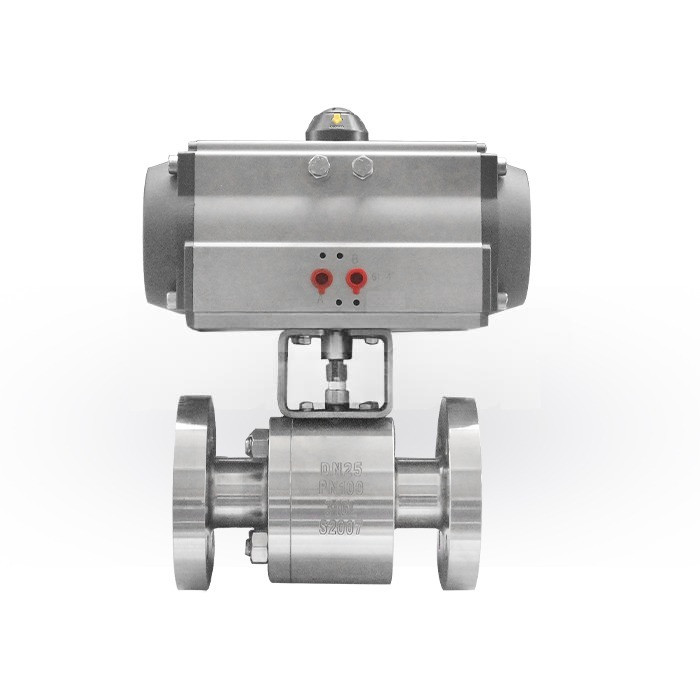

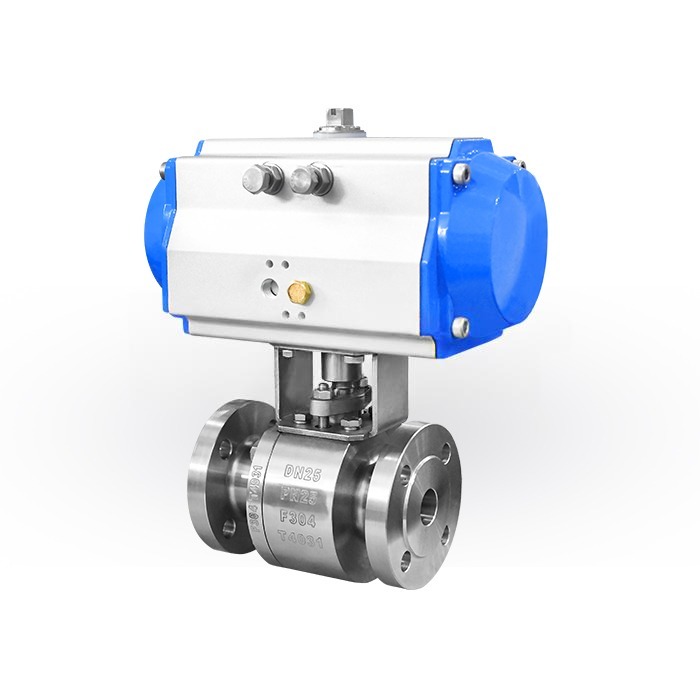

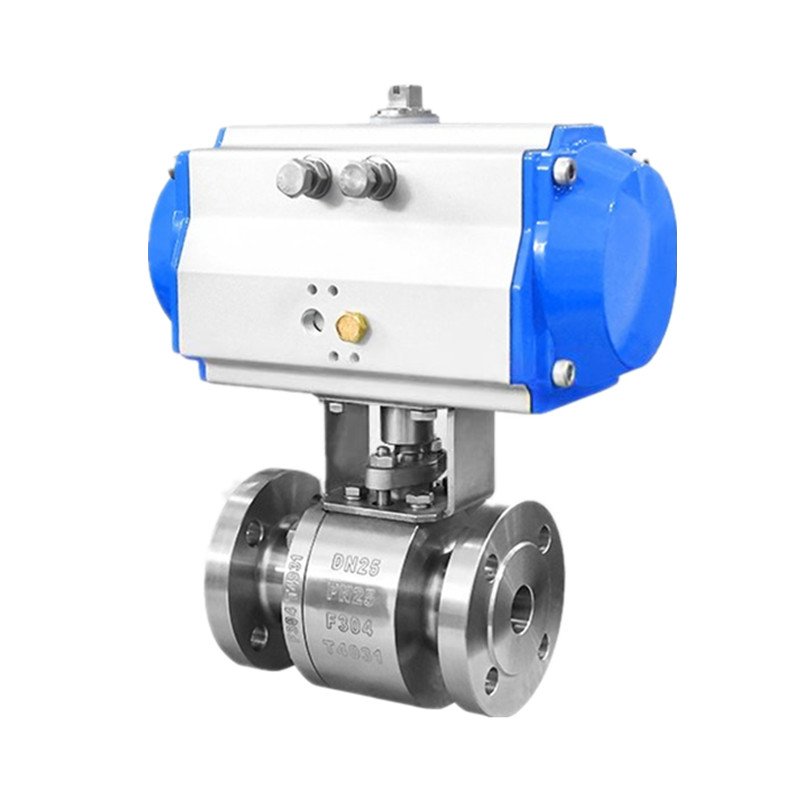

Pneumatisch betätigte schwimmende Kugelhähne aus geschmiedetem Stahl mit Flansch

JOEPAI Valve ist seit vielen Jahren Hersteller von pneumatisch betätigten schwimmenden Kugelhähnen aus geschmiedetem Stahl mit Flansch. Der Kugelhahn besteht aus geschmiedetem Stahl, der im Vergleich zu Gussstahl eine feinere Körnung, eine höhere mechanische Festigkeit und eine überlegene Beständigkeit gegen hohen Druck und Stöße aufweist, wodurch er für Hochtemperatur- und Hochdruckbedingungen geeignet ist. Die schwimmende Kugel bewegt sich unter mittlerem Druck in Richtung des Ventilsitzes und bildet eine selbstdichtende Dichtung; Je höher der Druck, desto dichter ist die Abdichtung, wodurch es sich besonders für Hochdruckleitungen eignet. Der pneumatische Antrieb wird durch Druckluft angetrieben, bietet schnelle Öffnungs- und Schließgeschwindigkeiten und ermöglicht eine Fernsteuerung und einen automatisierten Betrieb, der für häufiges Schalten oder Notabschalten geeignet ist. Es kann mit Zubehör wie Magnetventilen, Endschaltern und Stellungsreglern ausgestattet werden, um eine präzise Steuerung und Signalrückmeldung zu erreichen, und lässt sich problemlos in DCS/PLC-Systeme integrieren.

Designvorteile

Pneumatische Antriebe ermöglichen ein schnelles Öffnen und Schließen, erleichtern die Fernsteuerung und automatisierte Integration und verbessern so die Systemeffizienz. Pneumatische Antriebe eliminieren das Risiko elektrischer Funken und eignen sich daher für gefährliche Umgebungen wie brennbare und explosive Materialien. Im Falle einer Überlastung stoppt der Aktuator normalerweise nur oder entlüftet, sodass keine Beschädigungsgefahr besteht und die Systemsicherheit gewährleistet ist. Sie können in großem Umfang zur Steuerung von Luft, Wasser, Dampf, Öl, korrosiven Medien, Schlamm und sogar radioaktiven Medien eingesetzt werden und erfüllen so die Anforderungen komplexer Betriebsbedingungen. Der zweiteilige Kugelhahn mit zweiteilig verschraubtem Ventilkörper lässt sich leicht zerlegen und erleichtert so eine gründliche Reinigung und Wartung der Ventilkammer. Es eignet sich besonders für Prozesse, die eine konstante Sauberkeit der Rohrleitungen oder häufige Medienwechsel erfordern.

Designstandards

Technische Spezifikation: GB AS DIN JS
Designstandard: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Von Angesicht zu Angesicht: GB/T 12221 ASME B16.10
Flanschenden: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test und Inspektion: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Leistungsspezifikation

Ventilgröße: 1/2“–8“

Bohrung: Volle Bohrung

Endanschluss: HF-Flansch

Nenndruck: PN1,6–6,4, Klasse 150–600 LB
Festigkeitstest: 1,5 PN
Dichtungstest: 1,1 PN
Gasdichtigkeitstest: 0,6 MPa
Hauptmaterial des Ventilkörpers: A105, F304, F316, Duplex-Edelstahl
Geeignetes Medium: Wasser, Dampf, Öl, faserhaltig, kleiner Feststoff Partikel, Schlamm usw
Geeignete Temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Schmieden von Materialien für Kugelhahnteile
