Hochdruckgegossenes Stahl -Gate -Ventil PN16

Joepai hat einen hochwertigen Hochdruck-Guss-Stahl-Gate-Ventil PN16 für Hochdruckbedingungen entworfen, bei dem fortschrittliche Stahlformtechnologie verwendet wird und eine stabile Festigkeit, eine gute Versiegelung und Druckfestigkeit aufweist. Es wird in Erdöl-, Chemie-, Kraftwerks-, Wasserversorgungs- und -entwässerungs- und industriellen Rohrleitungssystemen angewendet und kann sich auch an Wasser-, Dampf-, Öl- und Korrosivmedien anpassen.

Anfrage absenden

Produktbeschreibung

Joepai Hochdruckguss Stahl -Gate -Ventil PN16, der Ventilkörper hat a Kompaktstruktur und ausgezeichnete Korrosionsbeständigkeit.

Unsere Produkte sind weit verbreitete nach Europa, Südostasien, Südamerika, den Nahen Osten und andere Regionen und entsprechen mehreren nationalen Standards wie DIN, ANSI, API, ISO, CE usw.

Produktstandards

1.Design & Herstellung: GB122234
2. Face to Face: GB12221
3. Flange Dimension: GB9113 JB79
4. Druck- und Temperaturbewertung: GB9131
5.Inspektion & Test: GB/T13927 JB/T9092

Produktmerkmale

1. Kompaktstruktur, rationales Design, hohe Starrheit, glatte Durchflussweg und Niedriger Strömungswiderstand.
2. Verschwendung von Oberflächen aus Edelstahl und harter Legierung für verlängerte Dienstleben.
3.Flexible Graphitpackung sorgt für eine zuverlässige Versiegelung und einen einfachen Betrieb.
4. Handlungsmethoden: Handbuch, pneumatisch, elektrisch oder Zahnrad.
5. Strukturypen: Flexible Keil -Einzelscheibe, starre Keil -Einzelscheibe oder Doppelscheibe.

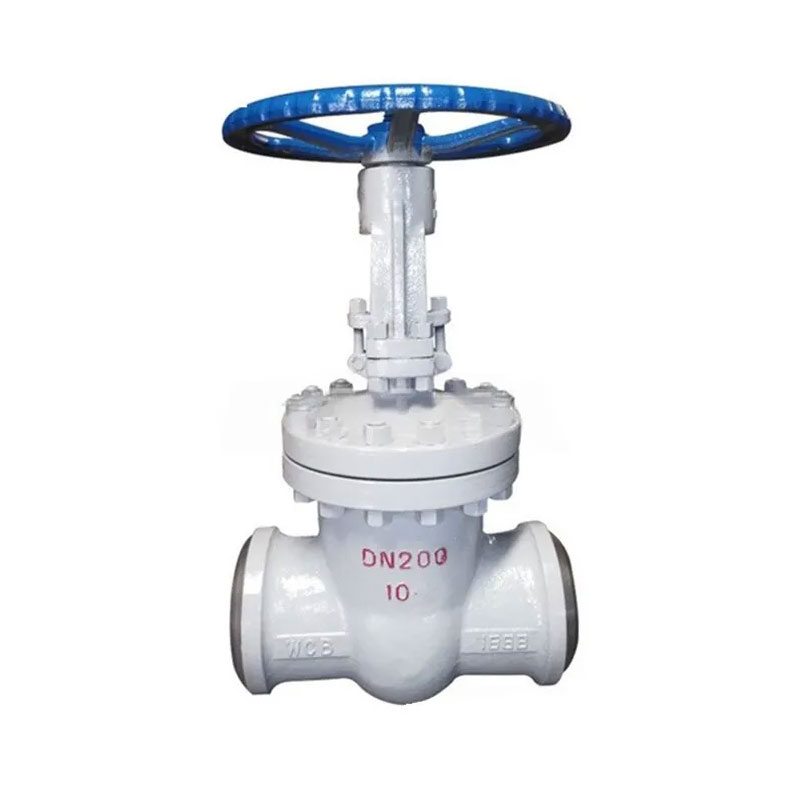

High Pressure Cast Steel Gate Valve PN16

Hauptkomponentenmaterialien

Body & Bonnet	Scheibe & Sitz	Stängel	Stammnuss	Verpackung	Handrad
Kohlenstoffstahl	Hochwertiger Kohlenstoffstahl + Hartlegierung/Edelstahl	Cr Edelstahl	Aluminiumbronze	Graphit Asbestpackung	Formbares Gusseisen
Cr-ni-ti Stahl	Edelstahl + Hardlegierung	Cr-ni-der Edelstahl	Aluminiumbronze	PTFE-imprägniertes Verpackung	Formbares Gusseisen
CR-in-i-if Stahl	Edelstahl + Hardlegierung	CR-Mo-The Edelstahl	Aluminiumbronze	PTFE-imprägniertes Verpackung	Formbares Gusseisen
CR-Mo Stahl	Legierungstahl + Harte Legierung	CR-Mo-Al-Stahl	Aluminiumbronze	Flexibler Asbest + 33.4	Formbares Gusseisen

Hauptabmessungen:

1.6Pump	Größe	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 MPA	Größe	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	Größe	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Größe	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Produktinstallation

1. Reinigen Sie die Innenseite des Hochdruckstahl -Stahl -Gate -Ventils PN16 vor der Installation, und es sollte keine Unreinheiten auf der Ventilkammer und der Dichtfläche geben.
2. Ziehen Sie die Schrauben fest, die jeden Teil mit Kraft verbinden.
3. Überprüfen Sie, ob der Füllteil fest komprimiert ist. Stellen Sie sicher, dass die Abdichtung der Füllung eng ist und das Tor flexibel geöffnet und geschlossen werden kann.
4. Überprüfen Sie vor der Installation das Ventilmodell, die Größe und andere Informationen und stellen Sie sicher, dass die Durchflussrichtung des Mediums mit der angegebenen Strömungsrichtung übereinstimmt.
5. Während der Installation sollte eine bestimmte Menge an Platz gelassen werden, um den Betrieb des Ventilantriebs zu erleichtern.
6. Befolgen Sie die Anweisungen im Schaltplan streng, um die Verkabelung des Antriebsgeräts anzuordnen.
7. Nach der Installation ist es erforderlich, es regelmäßig aufrechtzuerhalten.

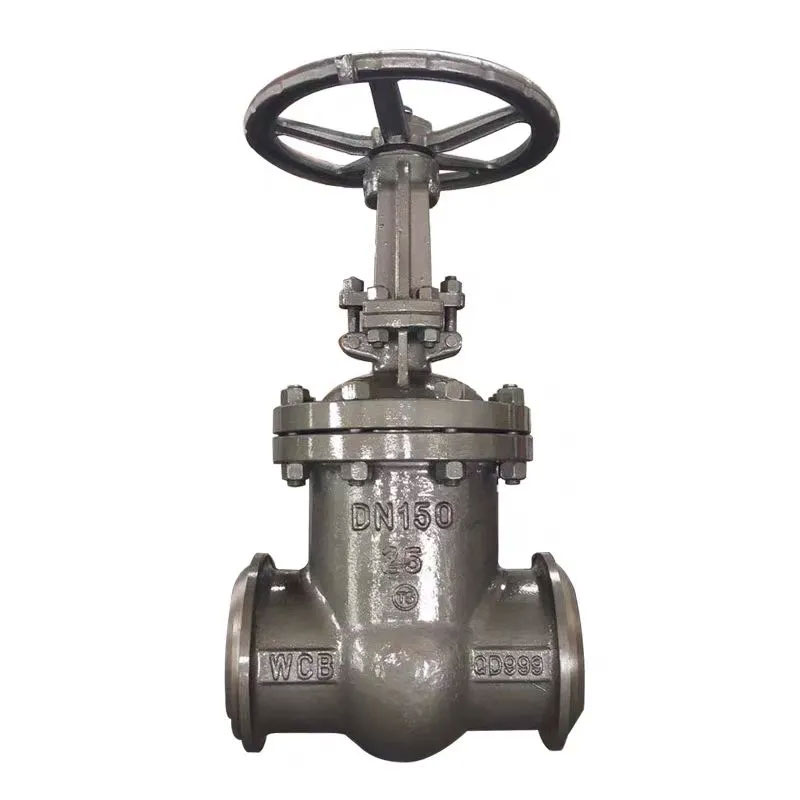

High Pressure Cast Steel Gate Valve PN16
