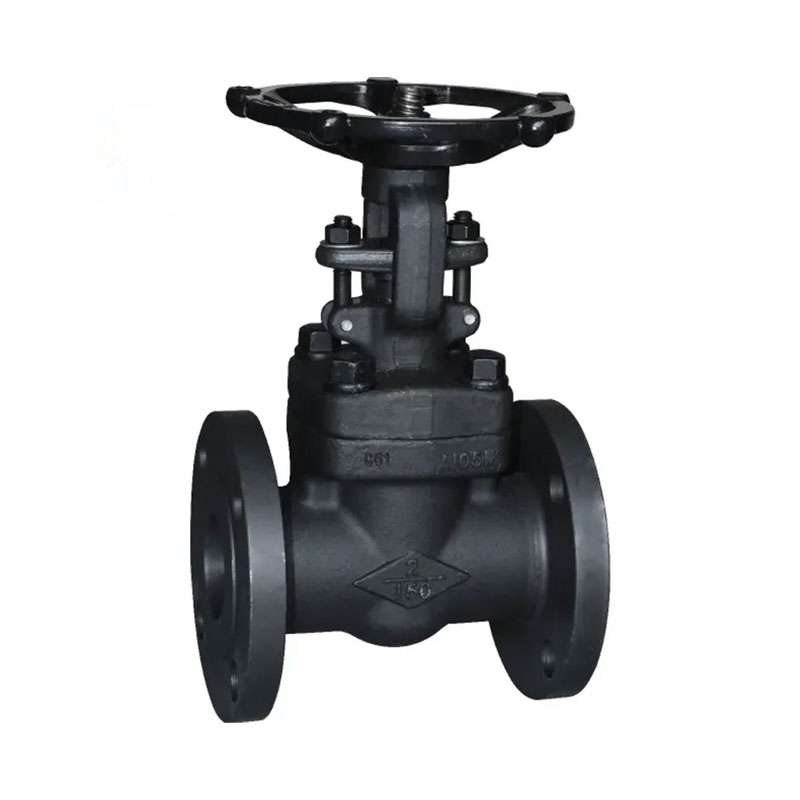

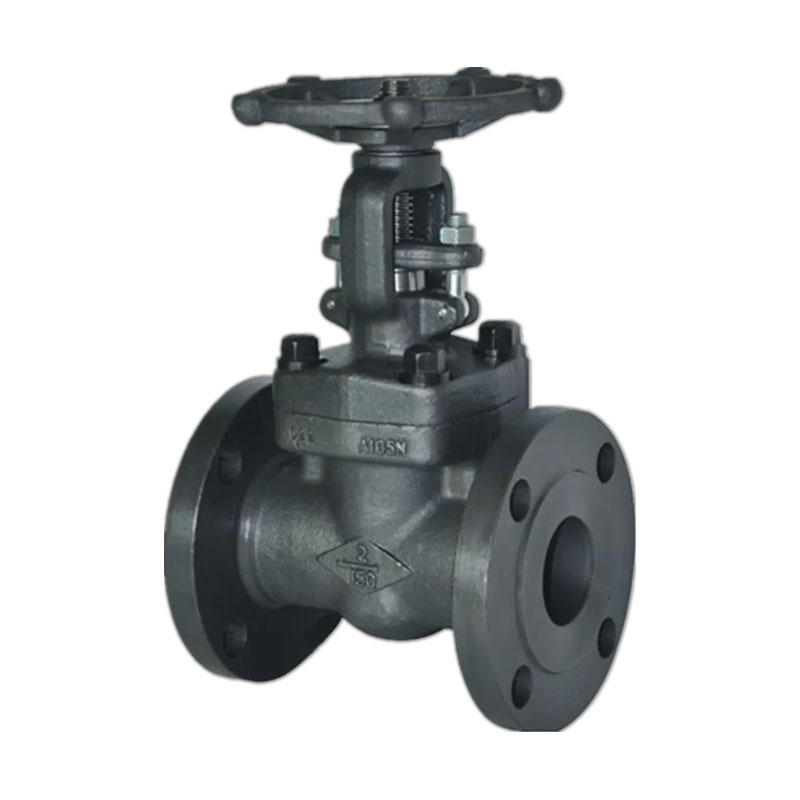

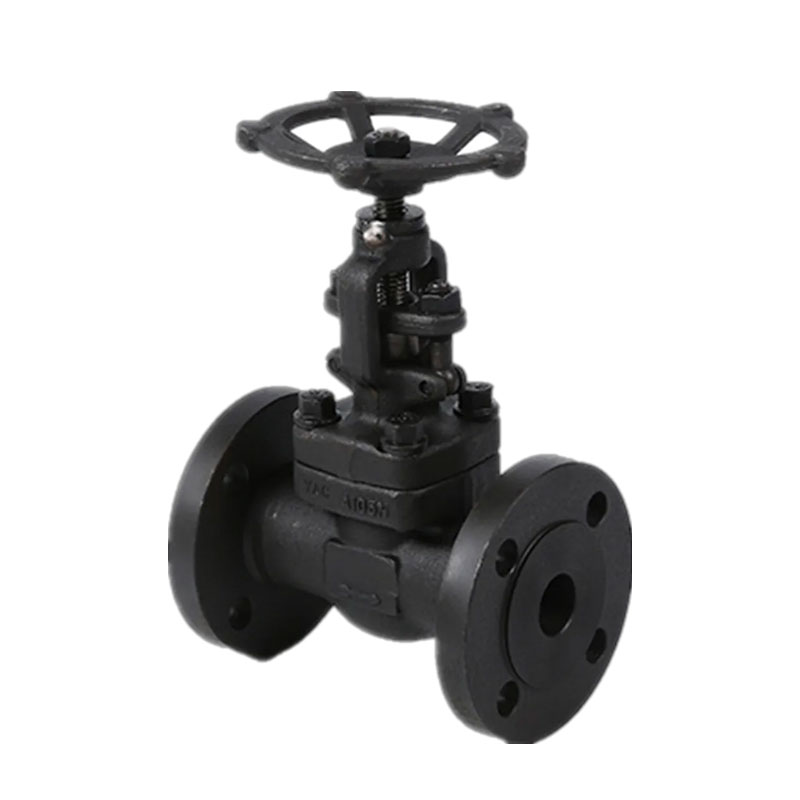

Das integrierte geschmiedete Stahlflansch -End -Gate -Ventil 150 lb unabhängig von Qiaopai Ventil hergestellt hat die Festigkeit und Versiegelung des Ventilkörpers durch den Gesamtbetrag verbessert Schmiedenprozess und kann den Auswirkungen und Temperatur des internen Drucks widerstehen Differenzstress.
Inzwischen das kompakte Design und die vollständige Bohrungsstruktur Gewährleisten Unternehmen, die Langzeit- und Hochleistungs-Pipeline kaufen möchten Steuerungssysteme.
Größe: 1/2 ''-2 '' (DN15 ~ DN50)
Druckbewertung: 150lB-600LB/PN16 ~ PN100/10K ~ 60K)
Material: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Geeignete Temperatur: -29ºC ~ 429ºC.
Geeignetes Medium: Wasser, Dampf, Öl und Erdgas usw.
Konstruktions- und Herstellungskonform: API602, BS5352, ANSI B16.34
Schweißabmessung mit Socket -Schweiß an ANSI B16.11, JB/T1751
Schraubenden Abmessung entsprechen ANSI B1.20.1, JB/T7306
Butt-Welld-entspricht ANSI B16.25, JB/T12224
Flanschenden entsprechen ANSI B16.5, JB79
Test und Inspektion entsprechen: API598, GB/T13927, JB/T9092
| NEIN. | Teilname | CS nach ASTM | Für ASTM | SS nach ASTM | ||
| Typ A105 | Typ F22 | Typ F304 (l) | Typ F316 (l) | |||
| 1 | Körper | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 2 | Sitzring | A276 420 | A276 304 | A276 304 (l) | A276 316 (l) | |
| 3 | Keil | A276 410 & 430 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 4 | Stängel | A182 F6 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 5 | Dichtung | Wellblech SS + Graphit | SS + PTFE | |||
| 6 | Motorhaube | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 7 | Motorhaube | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Stift | A276 420 | A276 304 | |||
| 9 | Drüse | A276 410 | A182 F304 (l) | A182 F316 (l) | ||
| 10 | Drüsenauge | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Drüsenflansch | A105 | A182 F11 | A182 F304 (l) | A182 F316 (l) | |
| 12 | Drüsenmutter | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Joch -Nuss | A276 410 | ||||
| 14 | H.W. Verriegelungsmutter | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Typenschild | Ss | ||||
| 16 | Handrad | A197 | ||||
| 17 | Lagerdichtung | A473 431 | ||||
| 18 | Stammverpackung | Flexibler Graphit | Ptfe | |||
| Geeignetes Medium | W.O.G. usw | W.O.G. usw | Hno3ch3ooh usw. | |||
| Geeignete Temperatur | -29 425 | -29 550 | -29 180 | |||
Hinweis: Andere Materialien sind auf Anfrage erhältlich.
Abmessungen (MM) und Gewichte (kg)
Flansches Endtorventil 150 lb ~ 600 lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (offen) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Gewichte | 150 | Rf | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | Rf | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | Rf | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Die Ventilabdeckung des integrierten Fettstahlflansch -Endtorventils 150lb ist in drei Arten unterteilt: Schraubventilabdeckung, Schweißventilabdeckung und DRUCKLICH SELTENSCHAFTEN Ventilabdeckung.
Das Hauptmerkmal dieses Ventils ist a Steigender Stiel mit einer Klammer und der Gesamtventilkörper ist ein Flansch. Wohnung Das Design des Bodenventils senkt den Flüssigkeitsdruck und sorgt für ungehindert fließen. Weithin anwendbar als Regulier- und Abfangen von Geräten auf Flüssigkeit Pipelines wie Leitungswasser, Abwasser, Bau, Lebensmittel, Strom, Medizin, Metallurgie, Textil, Energiesysteme usw.
