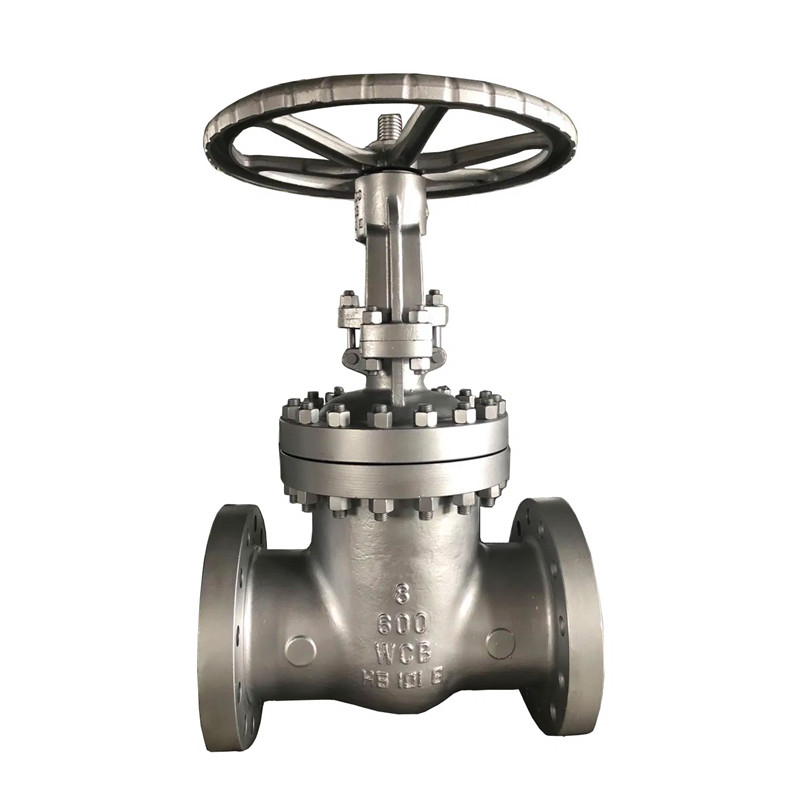

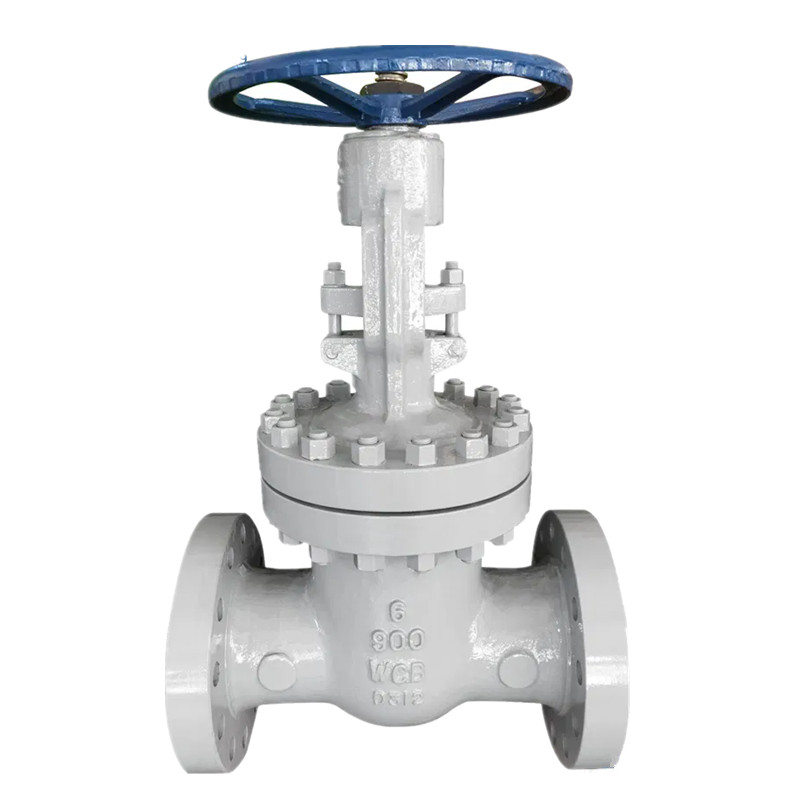

Wenzhou JOEPAI Valve Co., Ltd. ist ein professioneller Ventilhersteller. Die Die Vollbohrungskonstruktion des Keilschieberventils aus Stahlguss sorgt für einen reibungslosen Durchfluss Das Medium und das Dichtungspaar sind präzisionsgeschliffen, um eine gute Erhaltung zu gewährleisten Dichtleistung und Öffnungs- und Schließstabilität über einen langen Zeitraum. Optionale Weichdichtungs- oder Metalldichtungsstruktur, kann mehrere Medien aufnehmen und komplexe bauliche Gegebenheiten.
Was ist ein Ventil aus Gussstahl? Der Keilschieber aus Stahlguss ist einer von vielen Ventilen Typen, hergestellt aus Stahlguss (Kohlenstoffstahl, CF8-Edelstahl). Das anwendbare Die Temperatur für Ventile aus Gussstahl beträgt ≤ 425 °C, und das anwendbare Medium beträgt ≤ 425 °C Wasser, Öl, Erdgas usw. Die häufig verwendete Ventilserie aus Stahlguss Zu den Produkten gehören Kugelhähne aus Stahlguss, Absperrschieber aus Stahlguss und Stahlguss Absperrklappen, Rückschlagventile aus Stahlguss, Absperrventile aus Stahlguss, gegossen Stahlfilter usw.
Merkmale: Das Tor ist nur zum Öffnen und Schließen vertikal verstellbar vollständig geöffnet und vollständig geschlossen und kann nicht eingestellt oder gedrosselt werden;
Die Keilführung minimiert das Reiben und Abnutzen des Sitzes, was zu einer langen Lebensdauer führt.
Entworfen nach API 600, ASME B16.34.
Persönlich: AMSE B16.10
Flanschenden: ASME B16.5
Inspektion und Tests: API 598
Gehäuse aus hochfestem Stahlguss.
Die Schaftdichtung bietet eine dichte Abdichtung mit geringem bis gar keinem Wartungsaufwand über lange Zeiträume.
Optionale Liveverladung von Verpackungen.
Nicht rotierender Schaft.
Gepanzerte Sitzflächen sind korrosionsbeständig.
Weitere Größen und Druckklassen verfügbar. Kontaktieren Sie das Unternehmen für Spezifikationen.
Größenbereich(e): NPS 2 - 24 (DN 50 - 600)
Druckstufe: ASME-Klassen 150–900
Standardanschluss: Flanschenden
Betrieb durch: Handrad, Getriebe, pneumatischer, hydraulischer und elektrischer Antrieb
| KLASSE150 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASSE300 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASSE600 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| KLASSE900 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| Körper | WCB, CF3, CF3M, CF8, CF8M |
| Motorhaube | WCB, CF3, CF3M, CF8, CF8M |
| Stängel | 2Cr13, SS304, SS316, Kohlenstoffstahl |
| Schaftmutter | Messing |
| Keilring | CF3, CF3M, CF8, CF8M |
| Scheibe | ASTM A216 WCB |
| Motorhaubendichtung | Graphit, PTFE |
| Sitz | CF3, CF3M, CF8, CF8M |
| Verpackung | Graphit |
| Handrad | GGG40/50,ASTM A536 65-45-12 |
| Druckbereich | 150LB, 300LB, 600LB, 900LB |
Die öffnende und schließende Komponente eines Keilschiebers aus Stahlguss ist die Schieberplatte und die Die Bewegungsrichtung der Torplatte verläuft senkrecht zur Richtung die Flüssigkeit. Der Absperrschieber kann nur vollständig geöffnet und vollständig geschlossen werden kann nicht eingestellt oder gedrosselt werden.
Der Absperrschieber verfügt über zwei Dichtflächen, und der am häufigsten verwendete Absperrschieber verfügt über zwei Dichtflächen eine Keilform bilden. Der Keilwinkel variiert mit den Ventilparametern, normalerweise 5 ° und 2 ° 52 ', wenn die mittlere Temperatur nicht hoch ist.
