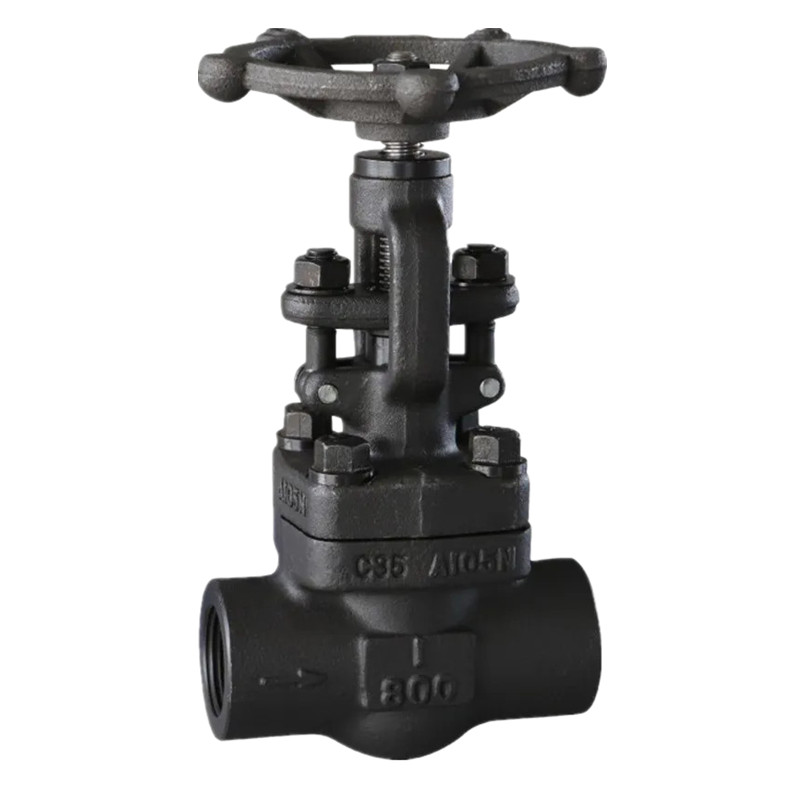

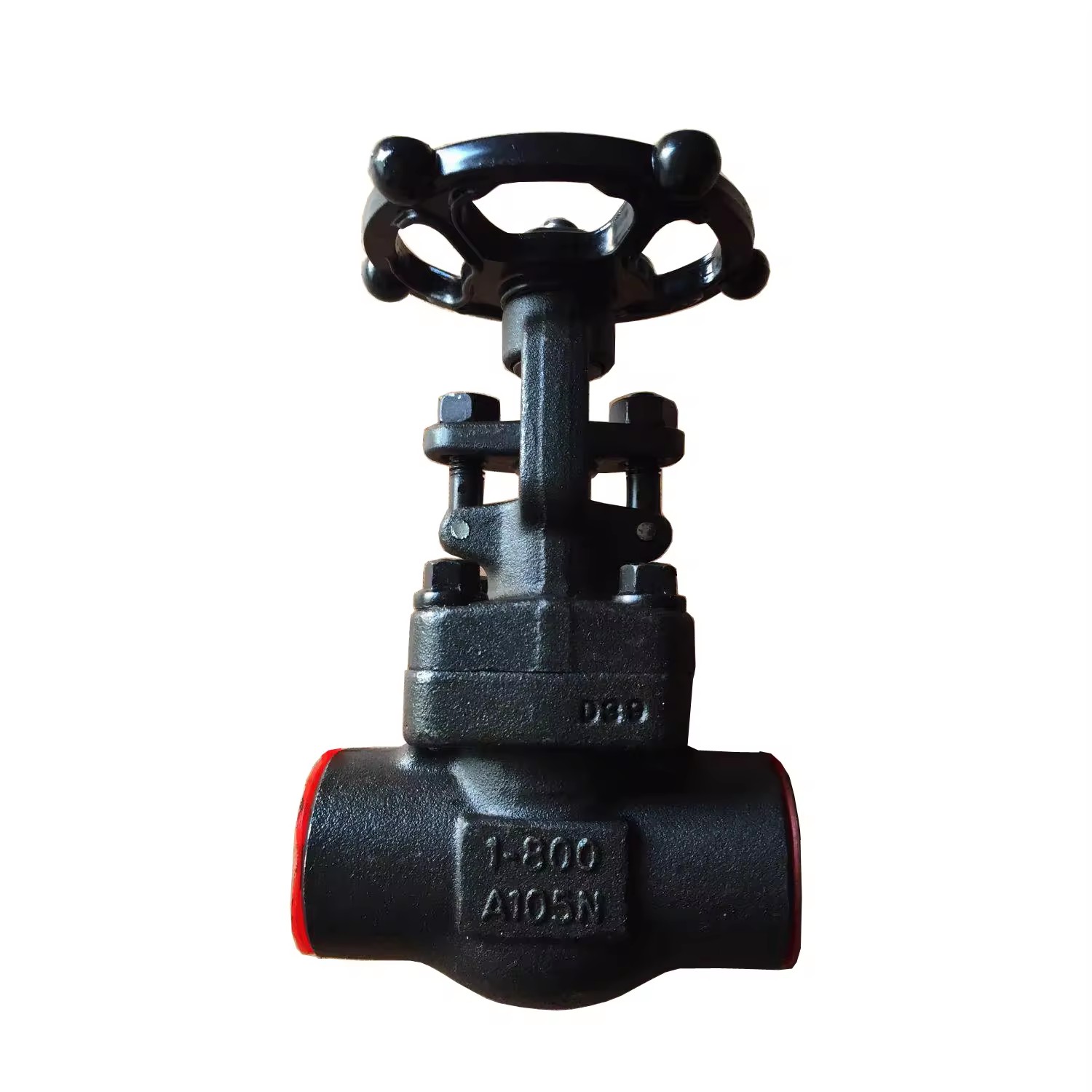

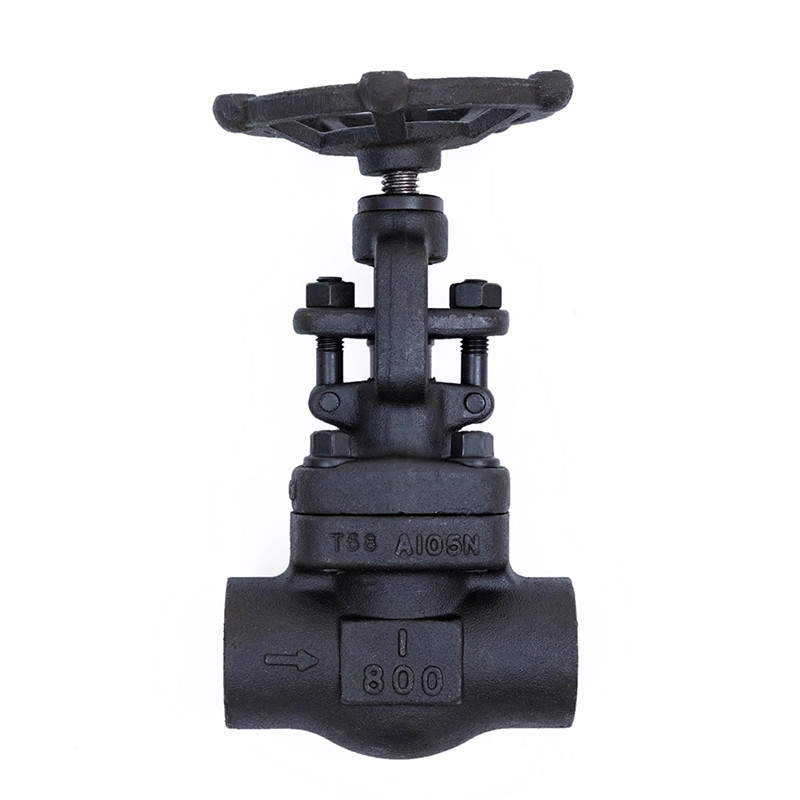

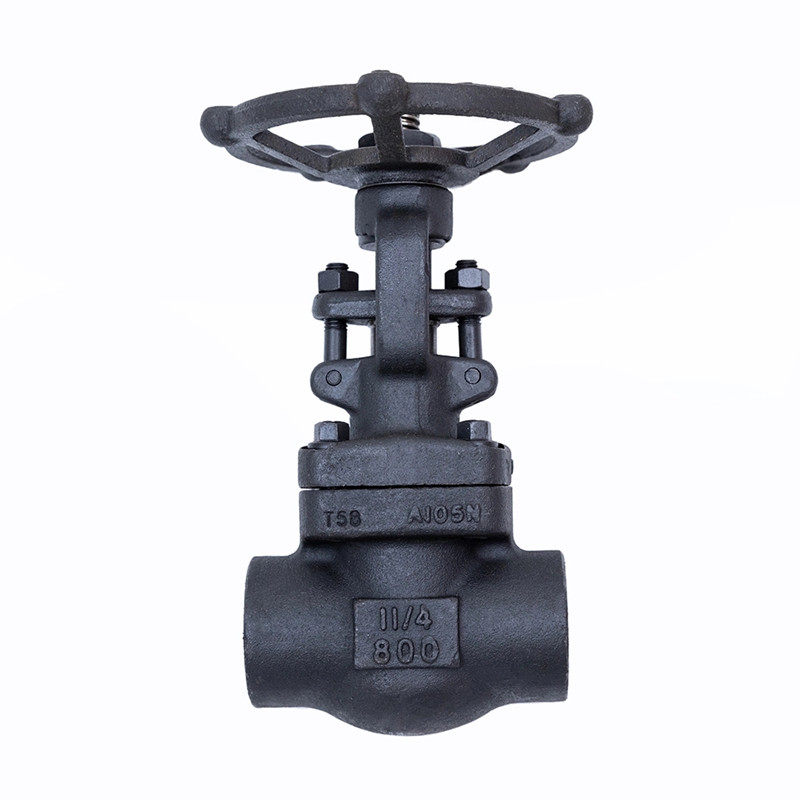

Geschmiedeter Schieber 800LBS

JOEPAI hat den hochwertigen geschmiedeten Absperrschieber 800LBS entwickelt und produziert. Je nach Druckanforderungen kann die Mitte des Ventilkörpers aus drei Strukturen ausgewählt werden: Schraubverbindung, mittleres Schweißen und selbstspannende Druckverbindung; Der Mittelflansch besteht aus Dichtungen aus Kohlenstoffstahl, Edelstahl, flexiblem Graphit, Metallringdichtungen und anderen Materialien. Übernahme von Handradgetriebe, elektrischem Getriebe, Zahnradgetriebe und Kettenradgetriebe; Das Ventil verfügt über eine obere Dichtungsstruktur, die die Abdichtung unterstützt; Der Ventilsitz weist strukturelle Merkmale wie einen geschmiedeten Ventilsitz, einen Ventilsitz aus Edelstahl und eine geschweißte Dichtfläche aus Legierung auf. Absperrschieber aus geschmiedetem Stahl gehören zu den am häufigsten verwendeten Absperrventilen und werden hauptsächlich zum Anschließen oder Absperren des Mediums in Rohrleitungen verwendet. Absperrschieber eignen sich für einen weiten Druck-, Temperatur- und Durchmesserbereich, insbesondere für Rohrleitungen mittlerer und großer Durchmesser.

Technische Parameter

1. Nenndurchmesser: NPS1/2 "~2" (DN15~DN50)
2. Nenndruck: Klasse 800LBS
3. Design und Herstellung: ASME/ANSI B16.34; API602;
4. Inspektion und Prüfung: API 598 oder GB/T 13927

5. Beendet die Verbindung

1) SW-Maß: ASME/ANSI B16.11; JB/T1761

2) BW-Maß: ASME B16.25

3) Schraubenmaß: ASME/ANSI B1.201 (NPT); GB/T7306-87(RC)

6. Strukturmerkmal: B.B. oder W.B; OS&Y

7. Dichtungszubehörmaterial: gemäß „Bestellanleitung“

8. Gehäusematerial: A105; LF2; F11; F22; F304; F316; F304L; F316L

Produktmerkmale

Der von Joepai entwickelte und hergestellte geschmiedete Absperrschieber 800LBS ist leicht zu warten, hat einen einfachen Aufbau und ist bequem zu zerlegen und auszutauschen. Die Produktstruktur des Absperrschiebers aus geschmiedetem Stahl ist einfach, klein und leicht. Absperrschieber aus geschmiedetem Stahl haben einen geringen Flüssigkeitswiderstand und ihr Widerstandskoeffizient entspricht dem von Rohren gleicher Länge. Dichte und zuverlässige, derzeit elektrisch geschmiedete Stahlschieber weisen eine gute Dichtleistung auf und werden häufig in Vakuumsystemen eingesetzt.

Der geschmiedete Absperrschieber 800LBS hat einen geringen Strömungswiderstand. Der interne Mediumkanal des Ventilkörpers verläuft gerade und das Medium fließt geradlinig mit geringem Strömungswiderstand. Das Öffnen und Schließen ist einfacher. Im Vergleich zu Kugelventilen verläuft die Bewegungsrichtung des Schiebers senkrecht zur Richtung des Mediumflusses, unabhängig davon, ob dieser offen oder geschlossen ist. Hohe Höhe, lange Öffnungs- und Schließzeit. Der Öffnungs- und Schließhub des Tores ist relativ groß und die Absenkung erfolgt über die Schraube. Das Phänomen des Wasserschlags kann nicht leicht auftreten. Das Medium kann auf beiden Seiten in jede beliebige Richtung strömen und ist daher einfach zu installieren. Die beiden Seiten des Schieberkanals sind symmetrisch.

Hauptabmessungen
