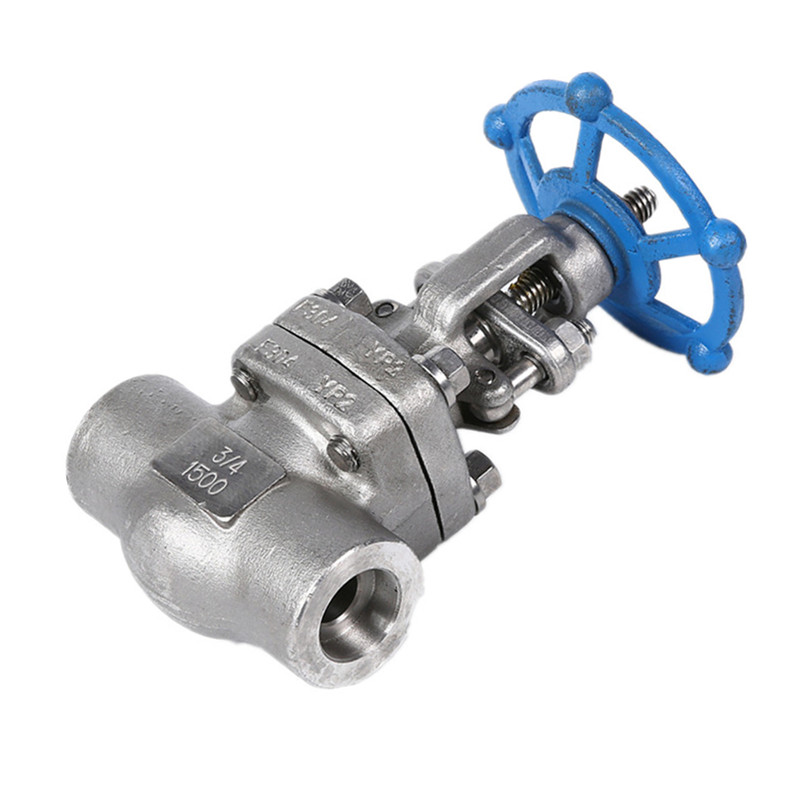

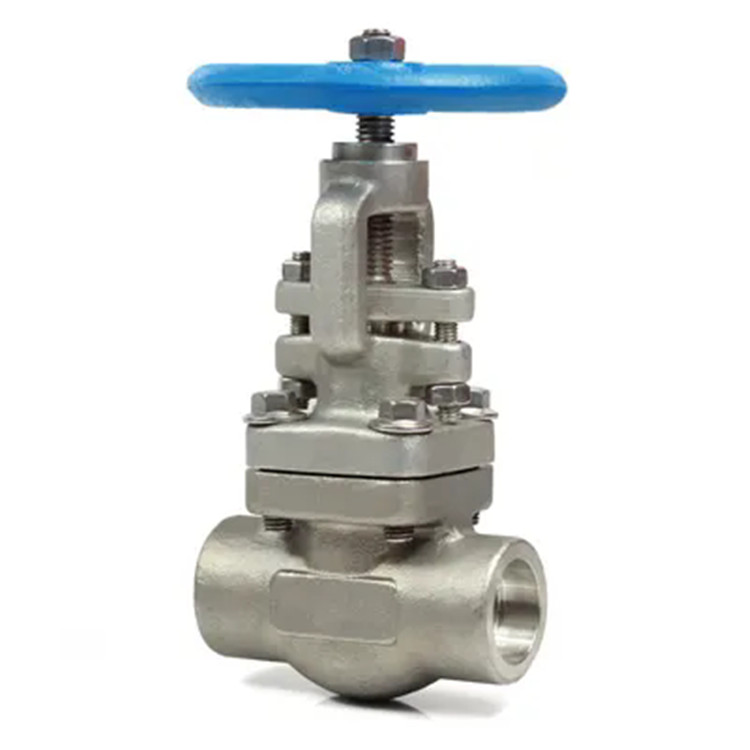

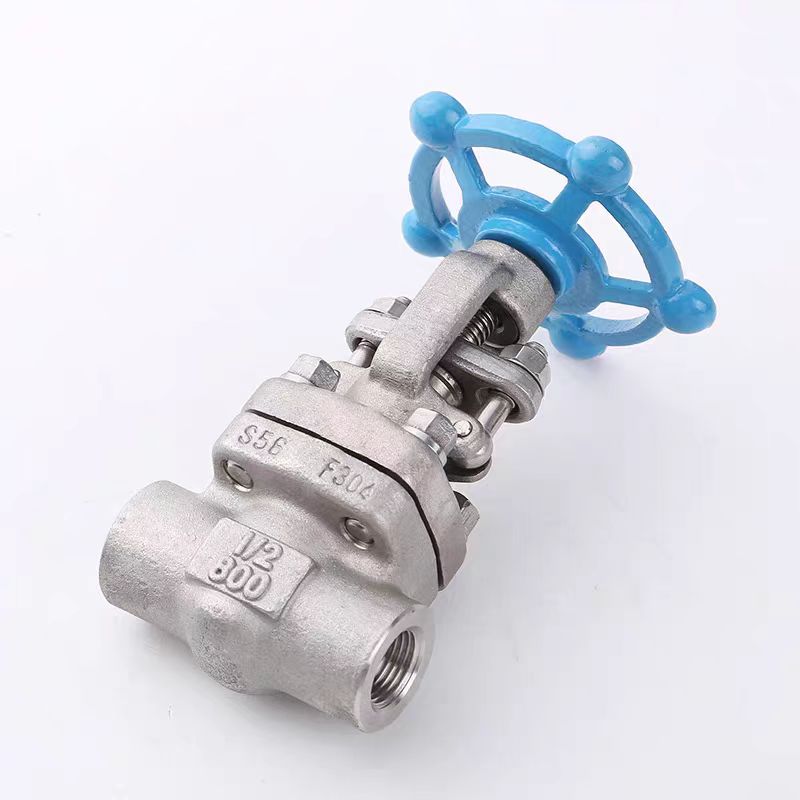

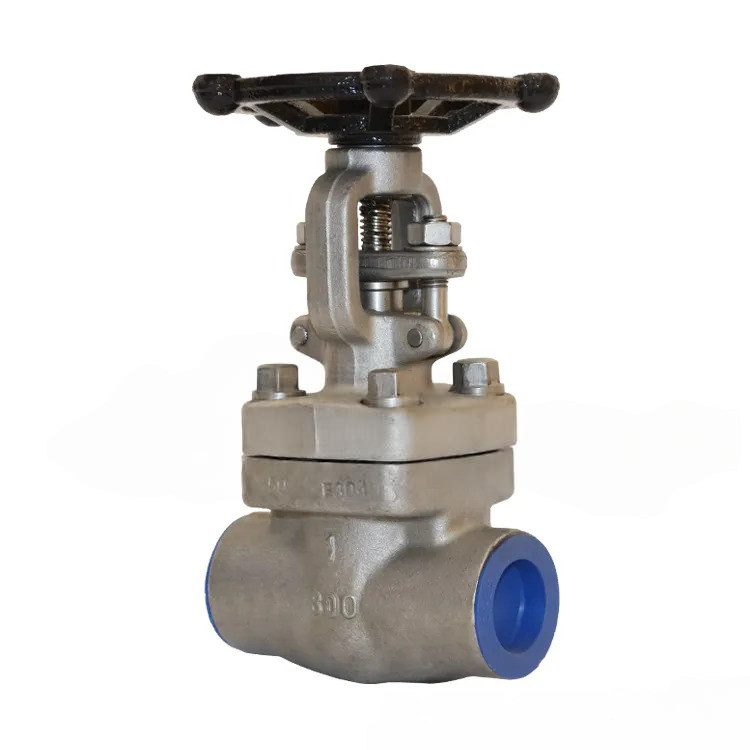

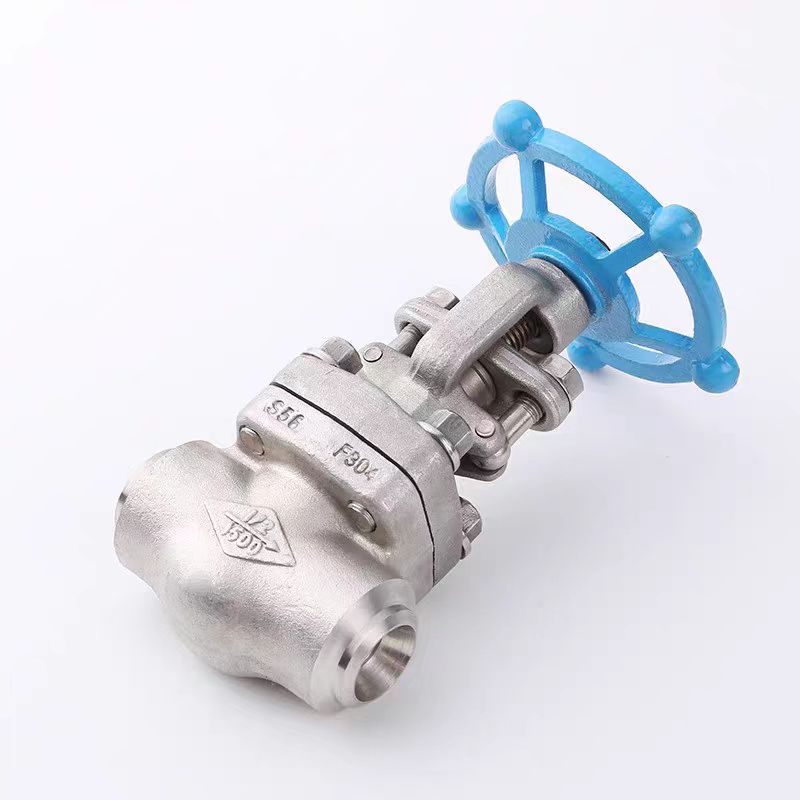

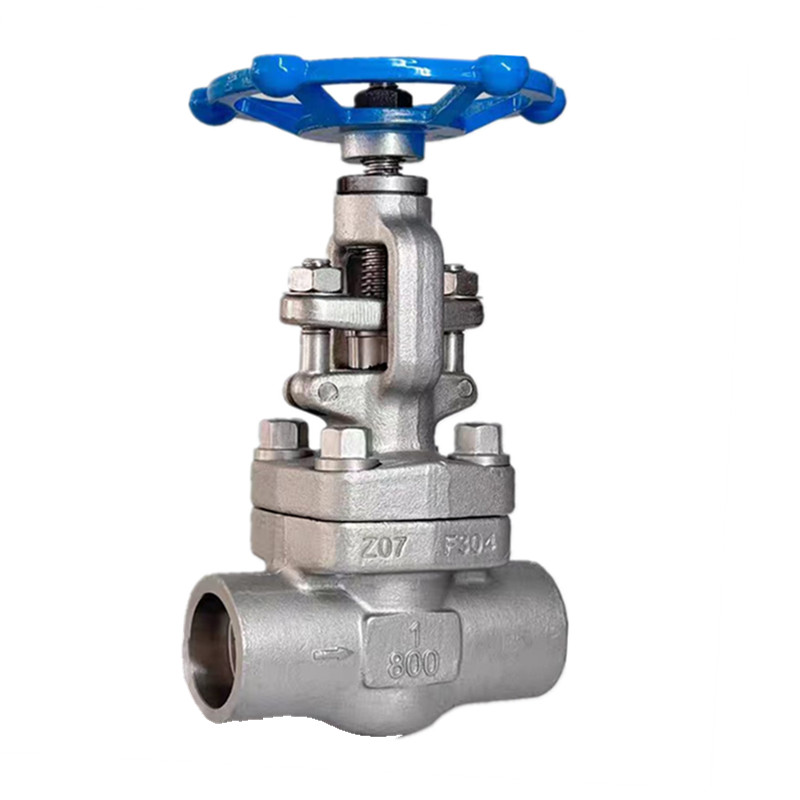

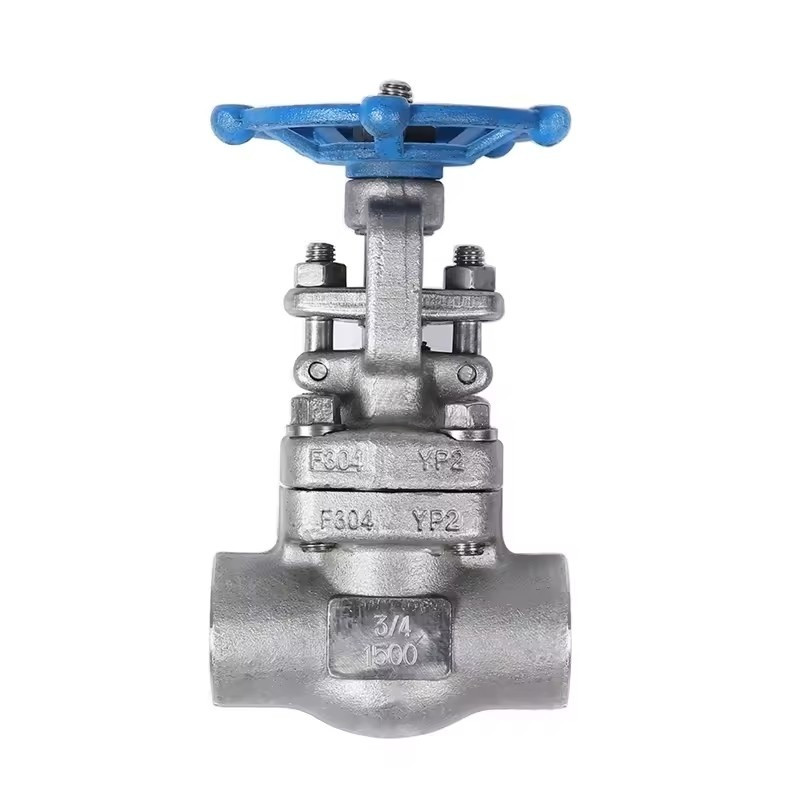

Geschmiedeter Hochdruckschieber aus rostfreiem Stahl, hergestellt in der Joepai-Fabrik in China, hat eine kompakte Struktur, ein vernünftiges Design, eine gute Ventilsteifigkeit, einen glatten Kanal und einen niedrigen Widerstandskoeffizienten. Die Dichtfläche besteht aus Edelstahl und einer Hartlegierung mit langer Lebensdauer. Es verfügt über eine flexible Graphitpackung, eine zuverlässige Abdichtung sowie einen einfachen und flexiblen Betrieb. Wird auf einen Arbeitsdruck von 10,0 MPa bis 25,0 MPa angewendet. In den Rohrleitungen verschiedener Systeme in Erdöl-, Chemie-, Hydraulik- und Wärmekraftwerken mit Arbeitstemperaturen im Bereich von -46 ℃ bis 425 ℃ umfassen die anwendbaren Medien Salpetersäure, Essigsäure, Wasser, Öl, Gas und bestimmte korrosive Flüssigkeiten.
① Erfüllt die Anforderungen fortschrittlicher nationaler und internationaler Standards mit zuverlässiger Abdichtung, hervorragender Leistung und schönem Erscheinungsbild.
② Das Dichtungspaar ist fortschrittlich und vernünftig, und die Dichtflächen des Schiebers und des Ventilsitzes bestehen aus Hartlegierungsschweißen mit unterschiedlicher Härte. Die Dichtungskomponenten sind zuverlässig, haben eine hohe Härte, sind verschleißfest, hitzebeständig, korrosionsbeständig, reibungsbeständig und haben eine lange Lebensdauer.
③ Der Ventilschaft wurde einer Kompressions- und Oberflächenantriebsbehandlung unterzogen und weist eine hervorragende Korrosionsbeständigkeit, Verschleißfestigkeit und Abriebfestigkeit auf.
④ Verschiedene Rohrflanschnormen und Flanschdichtflächenformen können verwendet werden, um unterschiedlichen technischen und Benutzeranforderungen gerecht zu werden.
Produktmodell: Z61H
Größenbereich: 1/2" (DN15) bis 2" (DN 50)
Nenndruck: 800#/1500# für Schraub-/Buchsenenden/Stumpfschweißenden
Anwendbare Medien: Wasser, Öl, Gas und bestimmte korrosive Flüssigkeiten
Designstandard:BS 5352/API 602/ASME B 16.34
Inspektions- und Prüfnorm: BS EN ISO 12266 – 1 (BS 6755-l)/API 598/ISO 5208
Geschraubt – Gewindeende nach ANSI B 1.20.1
Muffenschweißende nach ANSI B 16.11
Steigender Stiel
Bedienung: Handrad
| NEIN | NAME | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | KÖRPER | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | SITZ | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | SCHEIBE | A182F 430&410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | STÄNGEL | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | DICHTUNG | 316+GRAPHIT | 316+GRAPHIT | ||
| 6 | MOTORHAUBE | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | BOLZEN | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | STIFT | A276420 | A276 304 | ||
| 9 | Stopfbuchspackung | A276410 | A182F 304L | A182F F316L | |
| 10 | BOLZEN | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | Stopfbuchspackung | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | NUSS | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | NUSS | A276 420 | |||
| 14 | NUSS | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | NAMENSSCHILD | SS | |||
| 16 | HANDRAD | A197 | |||
| 17 | DICHTUNG | A473431 | |||
| 18 | VERPACKUNG | GRAPHIT | PTFE | ||
| MEDIUM | WASSER, ÖL, GAS | WASSER, ÖL, GAS | WASSER, ÖL, GAS | ||
| ARBEITSTEMPERATUR | -29 °C bis 425 °C | -29 °C bis 550 °C | -29 °C bis 200 °C | ||
| NPS | Reduzieren | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Voll | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(offen) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
