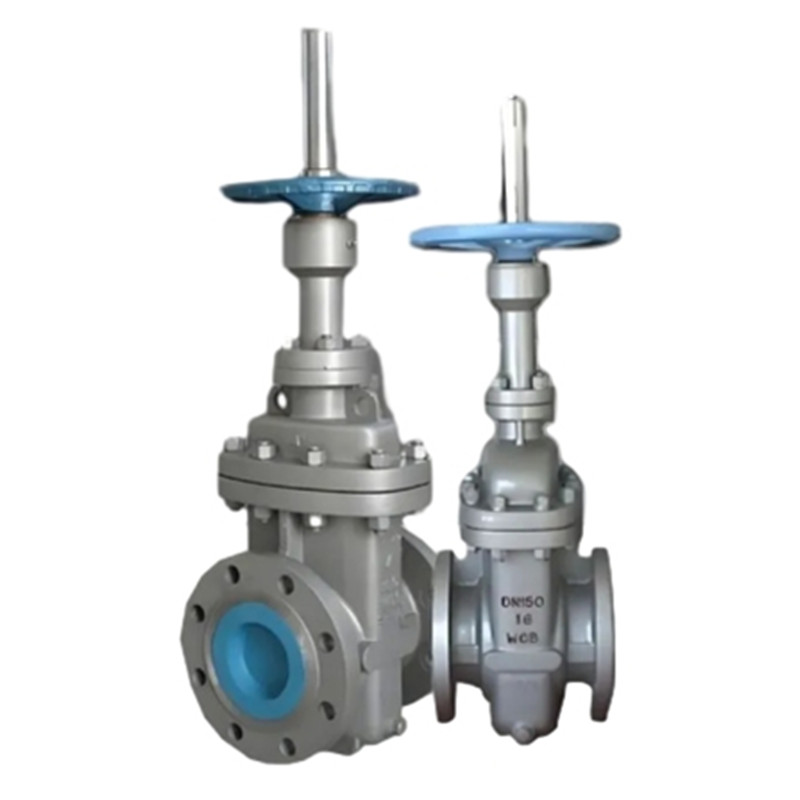

Kohlenstoffstahl parallele Doppelscheiben -Flachtorventil

Das Joepai hochwertige Kohlenstoffstahl parallele Doppelscheiben -Flachtor -Ventil nimmt eine einzigartige Metallkontaktstruktur an, die in der Aktion zuverlässig ist und eine extrem hohe Schneidleistung aufweist. Es wird häufig bei Notabsperrventilen und Entlüftungsventilen unter hohem Druck auf extrem niedrige Temperaturbedingungen verwendet. Darüber hinaus hat die Metallkontaktstruktur selbst eine feuerfeste Funktion.

Produktspezifikation

1. Herstellung nach API 6ddesign

2. Face zu Gesicht nach ASME B16.10

3. Geben Sie die Flanschdimension gemäß ASME B16.5 an

4.Valve Inspection und Test nach API 598

Gehäusematerial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Scheibenmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM -Material: 2CR13, 304, 316, 304L, 316L

Motornetmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Sitzmaterial: A105, 304, 316, 304L, 316L

Verbindungsart: Flansch/Schweißen

Nenndurchmesser: DN100-800 NPS2 "-32"

Nenndruck: 1,0-16,0 mPA 150 lb-900lb

Anwendbare Arbeitsbedingungen

1. Hydrierungseinheit

2. Hochtemperaturdampfzustand

3.. Heißöl Betriebszustand

4. Öltanklagerungsbereich

Produktmerkmale

1. Anti -Schwellungsmaßnahmen unter hohen Temperaturbedingungen

2 Top montiertes Design, die Online -Wartung fähig fähig

3 Bidirektionale Zwangsdichtungen für zuverlässigere Versiegelung

4 kann keine Leckage erreichen

5. niedrige Öffnungskraft

Strukturelle Eigenschaften

Der Keilgrad des Keilblocks des parallelen Doppel-Gate-Ventils ist viel größer als der Selbstverriegelungswinkel, was es leicht zu öffnen macht und weniger Leistung erfordert.

Wenn das parallele Flachtorventil des Kohlenstoffstahls vollständig geöffnet ist, bildet sich zwischen dem Ende des Ventilstamms und der Hartlegierschweißdichtungsfläche der Ventilabdeckung eine Metalldichtung. Zu diesem Zeitpunkt gibt es keinen mittleren Druck bei der Packung, und die Verpackung kann online ersetzt werden.

Die Einführung einer Unterstützung mit offenem Struktur kann eine höhere Vorspannungskraft für erzwungene Versiegelung liefern, wodurch das Siegel zuverlässiger wird.

Die Ventilabdeckung kann gemäß den tatsächlichen Arbeitsbedingungen in verschiedene Strukturen verarbeitet werden, z.

Eine geringe Leckagepackung wird als Füllmaterial ausgewählt, und am Verpackungsort wird ein Disc-Federbelastungsdesign verwendet, um eine zuverlässigere Langzeitversiegelung zu erhalten.

Durch die Verwendung fortschrittlicher Oberflächenextrusionstechnologie, um die Oberflächenhärte des Ventilstamms zu erhöhen und die Rauheit zu verringern, kann der Verschleiß der Packung während des Ventilöffnungs- und Schließvorgangs reduziert werden und gleichzeitig Ventilstammdehnungen verhindern.

Der mittlere Flansch ist mit einer Metallverpackten mit einer guten Versiegelungsleistung und der Brandschutzfunktion versiegelt.

Die Versiegelungsstruktur, die aus zwei parallelen Gateplatten und Keilanziehengeräten besteht, ersetzt die herkömmliche Struktur des Keiltäfers und erleichtert den Öffnungs- und Schließvorgang des Ventils.

Die Ventilin Interna sind ausschließlich aus Metall entwickelt und können Hochtemperaturmedien standhalten. Der keilförmige Block nimmt ein großes Keilwinkeldesign an, wodurch er auch unter hohen Temperaturbedingungen ohne Schwellung oder totes Phänomen leicht herausgezogen werden kann.
